পণ্যের বিবরণ:
|
সাধারণ দরখাস্ত: | ক্ষয়কারী তরল, ধুলো, কঠিন | পণ্য মডেল: | NYSP-M17 |
---|---|---|---|
অ্যান্টেনার ধরন: | হার্ড রড টাইপ, নরম তারের টাইপ | অ্যান্টেনা উপাদান: | PTFE, 304, 316 |
দুরত্ব পরিমাপ করা: | 3মি,20মি | পরিমাপ প্রক্রিয়া তাপমাত্রা নির্ভুলতা: | -40~+130℃ |
সিগন্যাল আউটপুট: | 4... 20mA/HART/RS485/Modbus | বৈদ্যুতিক ইন্টারফেস: | M20 × 1.5, ½ "NPT |

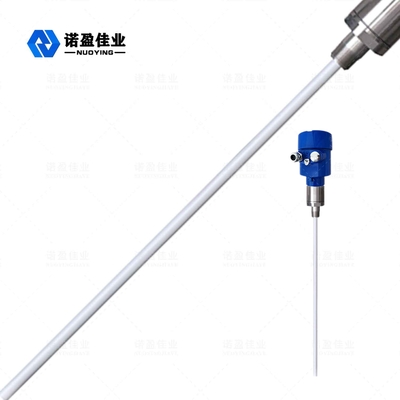

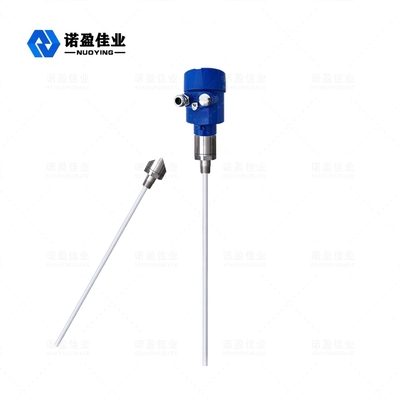

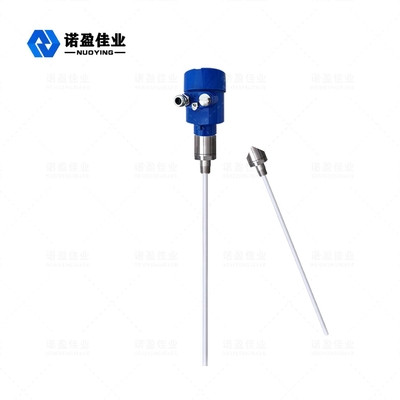

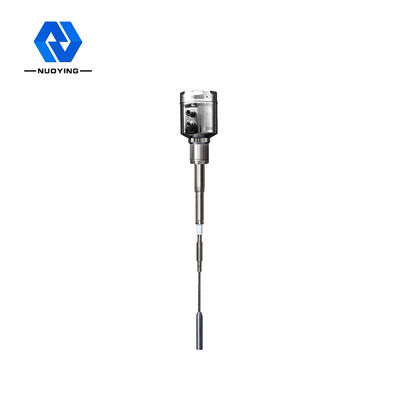

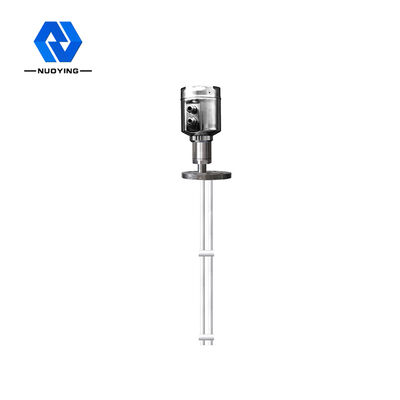

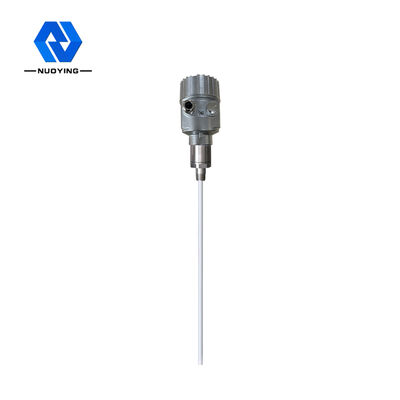

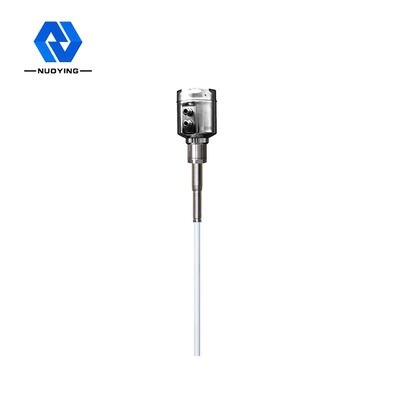

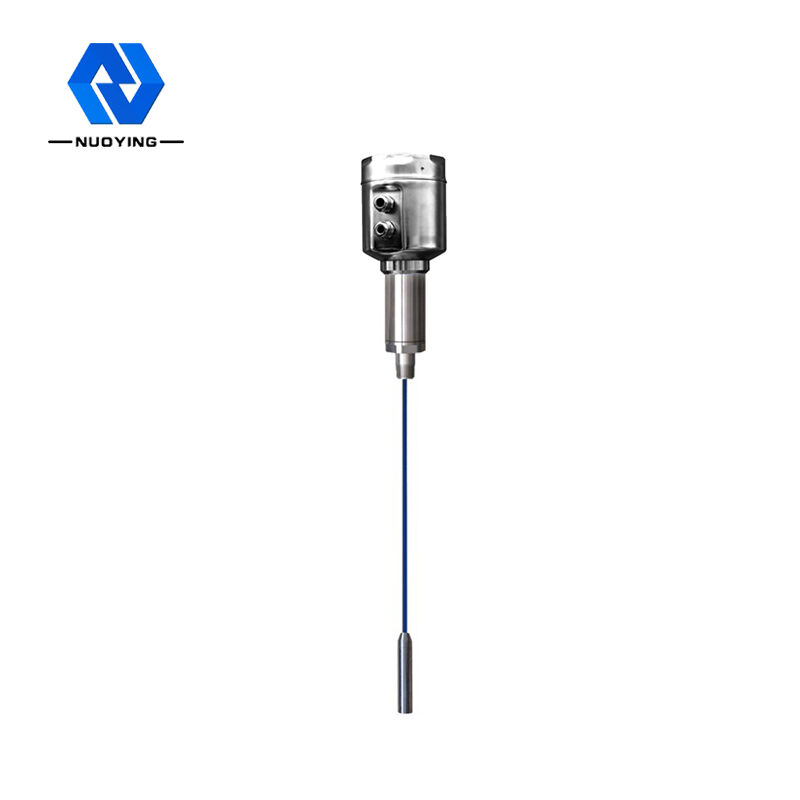

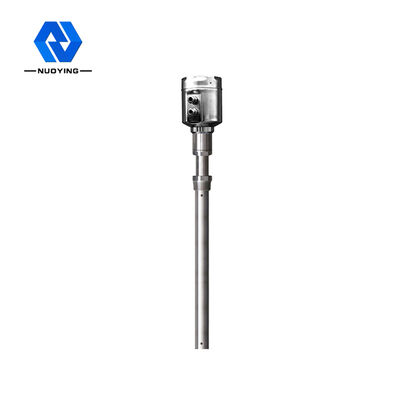

NYSP-M17 পরিমাপযোগ্য ক্ষয়কারী তরল RF অ্যাডমিটেন্স লেভেল মিটার
NYSP-M17 আরএফ অ্যাডমিটেন্স লেভেল মিটার কাজের নীতি
আরএফ অ্যাডমিট্যান্স লেভেল মিটার হল এক ধরনের ক্রমাগত লেভেল পরিমাপের পণ্য যা আরএফ অ্যাডমিটেন্স নীতির উপর ভিত্তি করে।পণ্যটির উচ্চ স্থিতিশীলতা, উচ্চ সংবেদনশীলতা এবং ব্যাপক প্রয়োগের সুবিধা রয়েছে।ঐতিহ্যগত ক্যাপাসিট্যান্স লেভেল মিটারের সাথে তুলনা করে, এটি মডুলার ডিজাইন গ্রহণ করে, যা সহজে এবং সুবিধাজনকভাবে যন্ত্র সেট আপ করতে পারে।সেটআপ সম্পূর্ণ হওয়ার পরে, এটি সাধারণত ব্যবহার করা যেতে পারে এবং সারাজীবনের জন্য রক্ষণাবেক্ষণ-মুক্ত।এটি ব্যবহারকারীদের সরঞ্জামের ক্রিয়াকলাপ কল্পনা করতে এবং সময়মতো সমস্যাগুলি মোকাবেলা করতে সক্ষম করে।এটি জটিল শিল্প সেটিংসেও নিরাপদ এবং নির্ভরযোগ্য।
আরএফ পরিবাহিতা পরিমাপ প্রযুক্তি অনন্য সুবিধা সহ একটি স্তর পরিমাপ প্রযুক্তি।যদিও ধারণাটি সাধারণ ক্যাপাসিট্যান্স পরিমাপ প্রযুক্তির সাথে খুব মিল, RF পরিবাহিতা প্রযুক্তি ইলেকট্রনিক ইউনিটে একটি ড্রাইভ শিল্ড সার্কিট এবং একটি হেলিকপ্টার সার্কিট যোগ করে, এইভাবে প্রতিবন্ধকতা এবং ক্যাপাসিটিভ প্রতিরোধের স্বাধীন পরিমাপ সক্ষম করে।ভৌত আইনের গণনা অনুসারে, যেকোনো সাসপেনশনের প্রতিবন্ধকতা এবং ক্যাপাসিটিভ প্রতিরোধের সমান, তাই সাসপেনশনের ফলে সৃষ্ট প্রভাবকে দোলন বর্তনীর ফেজ শিফটের মাধ্যমে মোট আউটপুট থেকে পরিমাপ এবং নির্মূল করা যেতে পারে।
RF পরিবাহিতা স্তরের মিটারের প্রোব ট্যাঙ্কে ইনস্টল করা হয় এবং স্তরের পরিবর্তনের কারণে RF সংকেতের পরিবর্তন প্রোবের মাধ্যমে পাওয়া যায়।প্রোবের ড্রাইভ শিল্ড RF কারেন্টকে ঝুলন্ত উপাদানের মাধ্যমে লুপ তৈরি করতে বাধা দেয়, যা যন্ত্রের পরিমাপের নির্ভুলতা নিশ্চিত করে।
সাধারণ দরখাস্ত |
ক্ষয়কারী তরল, ধুলো, কঠিন |
পণ্যের মডেল |
NYSP-M17 |
অ্যান্টেনার ধরন | নমনীয় তার, হার্ড রড |
অ্যান্টেনা উপাদান | PTFE, 304, 316 |
দুরত্ব পরিমাপ করা | 3m, 20m (গভীর কূপের জন্য শত শত মিটার পরিমাপ করা যেতে পারে, কাস্টমাইজড) |
পরিমাপের যথার্থতা | 0.05%~0.1%Fএস |
পাওয়ার সাপ্লাই | 24ভিডিসি |
সিগন্যাল আউটপুট | 4...20mA/HART/RS485/Modbus... |
প্রক্রিয়া তাপমাত্রা | -40~+130℃ |
প্রক্রিয়া চাপ | -0.1~1.6MPa, -0.1~4.0MPa, -0.1~6.3MPa |
প্রক্রিয়া সংযোগ | থ্রেড, ফ্ল্যাঞ্জ (ঐচ্ছিক) |
বৈদ্যুতিক ইন্টারফেস | M20 × 1.5, ½ "NPT |
সুরক্ষা গ্রেড | IP65, IP67, IP68 (ঐচ্ছিক) |
বিস্ফোরণ প্রমাণ গ্রেড | Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (বিশদ বিবরণের জন্য শংসাপত্র দেখুন) |
দ্রষ্টব্য: পণ্যগুলি ব্যবহারকারীদের নির্দিষ্ট প্রয়োজনীয়তা অনুসারে কাস্টমাইজ এবং ডিজাইন করা যেতে পারে!
NYSP-M17 আরএফ অ্যাডমিটেন্স লেভেল মিটার ডিজাইনের বৈশিষ্ট্য
অনন্য বিরোধী ঝুলন্ত উপাদান ড্রাইভ ঢাল সার্কিট নকশা ঝুলন্ত উপাদান প্রতিরোধ ক্ষমতা উন্নত.
পাওয়ার সাপ্লাই পরিসীমা।13~35VDC
অভিযোজিত প্রোব প্রক্রিয়া তাপমাত্রা।- 100 ℃~800 ℃
কোন মৃত কোণ পরিমাপ নেই, এক ডজন সেন্টিমিটার বা এমনকি লেভেল পরিমাপের কয়েক সেন্টিমিটারেও প্রয়োগ করা যেতে পারে
সর্বোচ্চ পরিমাপ পরিসীমা শত শত মিটার বা এমনকি শত শত মিটার পর্যন্ত পৌঁছাতে পারে
সান্দ্র পদার্থের ইন্টারফেস পরিমাপ যন্ত্রের সবচেয়ে বড় সুবিধা
স্থিতিশীল এবং নির্ভরযোগ্য আউটপুট, ফ্লাই অ্যাশ, ফাঁকা জায়গা, জলীয় বাষ্প, স্ফটিককরণ এবং মোমের জমা প্রতিরোধী
কোন রক্ষণাবেক্ষণ নেই, কোন চলন্ত অংশ নেই, কোন অংশ পরিধান করা সহজ নয়, কোন নিয়মিত পরিষ্কার, রক্ষণাবেক্ষণ এবং কমিশনিং নেই
