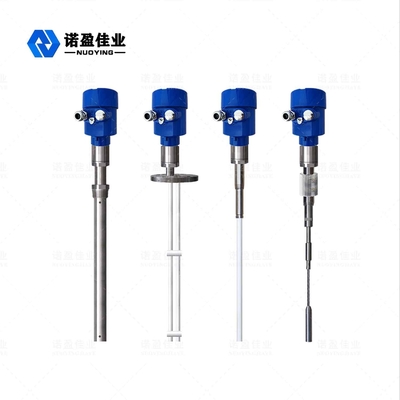

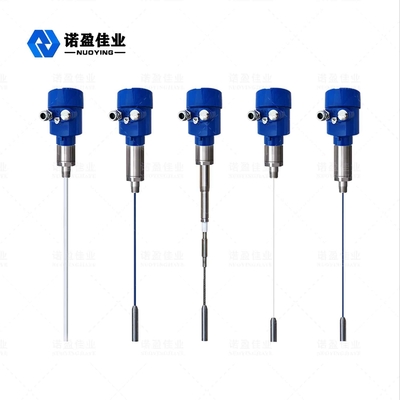

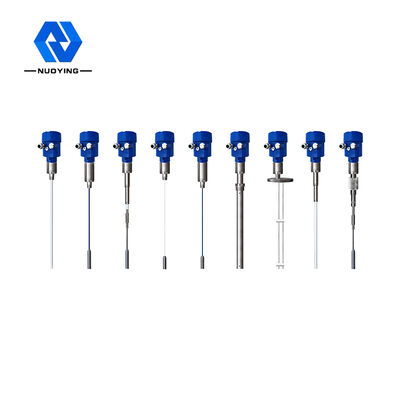

120m RF অ্যাডমিটেন্স লেভেল ট্রান্সমিটার 13-35vDC অ্যাডমিটেন্স টাইপ লেভেল সেন্সর

এনওয়াইএসপি-এম রেফারেল এডমিশন লেভেল মিটার

এনওয়াইএসপি-এম আরএফ এডমিট্যান্স লেভেল মিটার হল রেডিও ফ্রিকোয়েন্সি এডমিট্যান্স নীতির উপর ভিত্তি করে একটি অবিচ্ছিন্ন স্তরের পরিমাপ পণ্য। পণ্যটির উচ্চ স্থিতিশীলতার সুবিধা রয়েছে,উচ্চ সংবেদনশীলতা এবং বিস্তৃত প্রয়োগ. ঐতিহ্যগত ধারণক্ষম স্তর মিটার সঙ্গে তুলনা, মডুলারাইজড নকশা সংক্ষিপ্ত এবং সুবিধাজনকভাবে যন্ত্র সেটিং উপলব্ধি করতে পারেন।এটি স্বাভাবিকভাবে ব্যবহার করা যেতে পারে এবং সারাজীবন রক্ষণাবেক্ষণ মুক্ত হতে পারে. ব্যবহারকারীদের জটিল শিল্প ক্ষেত্রে নিরাপদ এবং নির্ভরযোগ্য হিসাবে সরঞ্জাম অপারেশন স্বজ্ঞাতভাবে বুঝতে এবং সময়মত সমস্যা মোকাবেলা করতে সক্ষম করে।

Rf ভর্তির মাত্রা মিটারটেকনিক্যাল প্যারামিটার

※ নোটঃপণ্যহতে পারেঅনুযায়ী কাস্টমাইজডথেকেবিশেষ প্রয়োজনীয়তাএরব্যবহারকারীরা!

Rf ভর্তি স্তর মিটারঅপারেটিং নীতি

রেডিও ফ্রিকোয়েন্সি প্রবেশযোগ্যতা পরিমাপ প্রযুক্তি অনন্য সুবিধার সাথে একটি ধরণের উপাদান স্তরের পরিমাপ প্রযুক্তি।যদিও ক্যাপাসিটিভ পরিমাপের ধারণাটি প্রচলিত ক্যাপাসিটিভ পরিমাপ প্রযুক্তির সাথে অনুরূপ, আরএফ এডমিট্যান্স প্রযুক্তি ইলেকট্রনিক সেলে ড্রাইভিং-শিল্ড সার্কিট এবং চপার সার্কিট যুক্ত করে, যাতে এটি পৃথকভাবে প্রতিবন্ধকতা এবং ক্যাপাসিটিভ রিঅ্যাক্ট্যান্স পরিমাপ করতে পারে।পদার্থবিজ্ঞানের আইনগুলোকে অতিক্রম করার পর, এটি পাওয়া যায় যে যে কোন ঝুলন্ত উপাদানের প্রতিবন্ধকতা এবং ক্যাপাসিট্যান্স প্রতিক্রিয়াশীলতা সমান,তাই ঝুলন্ত উপাদান প্রভাব পরিমাপ করা যেতে পারে এবং oscillating সার্কিট এর ফেজ Shift মাধ্যমে পাস করা হয়, যা মোট আউটপুট থেকে বাদ দেওয়া হয়।
আরএফ এন্ট্রান্স লেভেল মিটারের প্রোবটি স্টোরেজ ট্যাঙ্কে ইনস্টল করা হয়, এবং উপাদান স্তরের পরিবর্তনের কারণে আরএফ সিগন্যালের পরিবর্তন প্রোব দ্বারা পাওয়া যায়।প্রোব ড্রাইভিং-শিল্ড শেষ ঝুলন্ত উপাদান মাধ্যমে একটি লুপ গঠন থেকে আরএফ বর্তমান প্রতিরোধ করতে পারেন, যা যন্ত্রের পরিমাপের নির্ভুলতা নিশ্চিত করে।

Rf ভর্তি স্তর মিটারডিজাইনের বৈশিষ্ট্য

◎ অনন্য ড্রাইভিং-শিল্ড সার্কিট ডিজাইন ঝুলন্ত প্রতিরোধ ক্ষমতা উন্নত করতে পারেন
◎কোন মৃত জোন পরিমাপ, দশ বা এমনকি কয়েক সেমি স্তর পরিমাপ অনুষ্ঠান বেশি প্রয়োগ করা যেতে পারে
◎স্থিতিশীল এবং নির্ভরযোগ্য আউটপুট, ফ্লাই অ্যাশ, ব্লাঙ্কিং, জলীয় বাষ্প, স্ফটিক, মোম
◎কোন কার্যকলাপ নেই, সহজে পরা অংশ নেই, প্রায়ই পরিষ্কার এবং রক্ষণাবেক্ষণ ছাড়া, ডিবাগিং

◎অ্যান্টি-হ্যাংটিং উপাদানঃ অনন্য ড্রাইভিং-শিল্ড সার্কিট ডিজাইনটি পিঁপড়ার হ্যাং করার ক্ষমতা উন্নত করে।
◎পাওয়ার সাপ্লাই রেঞ্জঃ পাওয়ার ওয়ার্কিং এলাকাঃ 13-35VDC
◎অভিযোজনযোগ্যতাপ্রোব প্রক্রিয়া তাপমাত্রাঃ -100 °C ∼800 °C। কোন মৃত অঞ্চল পরিমাপ,একটি ডজন সেন্টিমিটার বা এমনকি উপাদান স্তর পরিমাপ কয়েক সেন্টিমিটার ক্ষেত্রে প্রয়োগ করা যেতে পারে দূরত্ব একটি বড় সংখ্যা সর্বোচ্চ পরিমাপ পরিসীমা শত শত মিটার হতে পারে, এমনকি শত শত মিটার, ভিস্কোস উপাদান ইন্টারফেস পরিমাপ যন্ত্রের একটি বড় সুবিধা।
◎স্থিতিশীলতাঃ স্থিতিশীল এবং নির্ভরযোগ্য আউটপুট, উড়ন্ত ছাই, ব্লাঙ্কিং, আর্দ্রতা, স্ফটিক, মোম প্রভাব প্রতিরোধের
◎রক্ষণাবেক্ষণ মুক্তঃকোনও সরঞ্জাম নেই, কোনও পরিধানযোগ্য অংশ নেই, নিয়মিত পরিষ্কার, রক্ষণাবেক্ষণ, কমিশনিংয়ের প্রয়োজন নেই

Rf ভর্তি স্তর মিটারইনস্টলেশনের প্রয়োজনীয়তা

স্ট্যান্ডার্ড ইনস্টলেশন পদ্ধতি

• জোন্ডের কার্যকরী পরিমাপ অংশটি ট্যাঙ্কের প্রাচীরকে স্পর্শ করতে পারে না। ট্যাংকের প্রাচীর থেকে দূরত্ব L 600mm এর বেশি।
• যখন ট্যাংকে শক্তিশালী আলোড়ন হয়, তখন জোনের নীচের প্রান্তটি স্থির করা উচিত এবং সুরক্ষা নিশ্চিত করার জন্য জোনটি মিশ্রণের কাছ থেকে দূরে রাখা উচিত
• যন্ত্রটি নির্ভরযোগ্যভাবে গ্রাউন্ডেড হতে হবে
• প্রোব ভরাট nozzle (বা স্লট) এবং অন্যান্য উপাদান সরাসরি জায়গা মাধ্যমে প্রবাহ ইনস্টল করা যাবে না। যদি এটি সম্ভব না হয়,প্রোব এবং ফিলিং ডোজ (বা স্লট) এর মধ্যে একটি পার্টিশন ইনস্টল করুন.
• ইনস্টলেশনের স্থান বিবেচনা করা আবশ্যক যখন যন্ত্রের হার্ড রড জোন ইনস্টল করা হয়। ট্যাংক প্রাচীর সঙ্গে শর্ট সার্কিট এড়ানোর জন্য ক্যাবল জোন ইনস্টলেশনের পরে সোজা করা উচিত
• ইনস্টলেশনের সময় খুব সাবধানতা অবলম্বন করতে হবে যাতে জোনের বিচ্ছিন্নতা ক্ষতিগ্রস্ত না হয়। জোনের কেন্দ্রীয় প্রান্ত এবং ঢাল স্তর ইনস্টলেশন ইন্টারফেস বা পাত্রে দেয়ালের সাথে যোগাযোগ করা উচিত নয়,এবং ইনস্টলেশন ইন্টারফেস সঙ্গে জোন এর যান্ত্রিক পরিধান এড়াতে, কন্টেইনার প্রাচীর, উপাদান, ইত্যাদি জোন ব্যবহারের সময়
• যন্ত্র সুরক্ষা পাইপ স্থবির পানি থাকতে হবে না, অন্যথায় এটি ইলেকট্রনিক যন্ত্র বিপন্ন হবে

Rf ভর্তির মাত্রা মিটারবৈদ্যুতিক সংযোগ

• প্রাসঙ্গিক সার্টিফিকেশন সহ তারের সুপারিশ করা হয়।
• আবৃত তারের সঙ্গে, ঢাল উভয় যন্ত্র মেঝে এবং নিয়ন্ত্রণ কক্ষ পাওয়ার সাপ্লাই সংযুক্ত করা উচিত
• ইনলেটের সিলিং পারফরম্যান্স নিশ্চিত করার জন্য 6 ~ 12nnn এর মধ্যে ক্যাবল ব্যাসার্ধের মাত্রা সুপারিশ করা হয়।

সিস্টেম সংযোগ

রেডিও ফ্রিকোয়েন্সি এডমিট্যান্স লেভেল মিটার একটি অভ্যন্তরীণভাবে নিরাপদ যন্ত্র। বিপজ্জনক পরিস্থিতিতে,যন্ত্রের পাওয়ার সাপ্লাই সার্কিটে একটি প্রমাণিত নিরাপত্তা গেট ইনস্টল করা প্রয়োজন।. একক গেট বা ডাবল গেট সংযোগ ব্যবহার করা যেতে পারে, কিন্তু সংযোগ মোড ভিন্ন।
