পণ্যের বিবরণ:
|
অ্যাপ্লিকেশন: | ইন্টারফেস, পাওয়ার - বন্ধ, শক্তিশালী মিশ্রণ অনুষ্ঠান | প্রোবের ধরন: | শক্ত অন্তরক রড |
---|---|---|---|
দুরত্ব পরিমাপ করা: | 0~6 মি | প্রক্রিয়া সংযোগ: | স্ক্রু থ্রেড, ফ্ল্যাঞ্জ (ঐচ্ছিক), |
সুরক্ষা গ্রেড: | প্রদর্শন যন্ত্র IP67, IP67 | অপারেটিং তাপমাত্রা: | -40~150℃ |
সিগন্যাল আউটপুট: | 4-20mA, 4-20mA/HART(দুই তার/চার তার) | পাওয়ার সাপ্লাই: | (13-35) ভিডিসি |
লক্ষণীয় করা: | 6m আরএফ অ্যাডমিটেন্স লেভেল ট্রান্সমিটার,রড টাইপ লেভেল ট্রান্সমিটার হার্ড ইনসুলেটিং,6 মি আরএফ পয়েন্ট লেভেল সেন্সর |

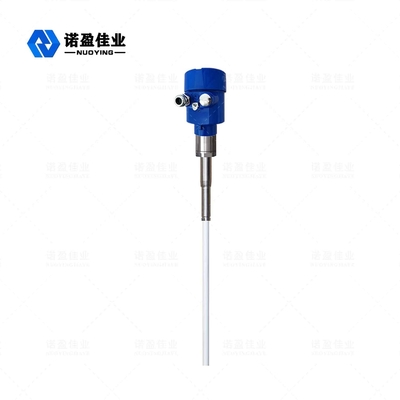

NYSP-Z23 Rf অ্যাডমিটেন্স লেভেল মিটার
NYSP-Z23 Rf অ্যাডমিটেন্স হল ক্যাপাসিটিভ থেকে তৈরি একটি নতুন স্তরের নিয়ন্ত্রণ প্রযুক্তি, যা আরও নির্ভরযোগ্য, আরও সঠিক এবং আরও ব্যাপকভাবে প্রযোজ্য।এটি ক্যাপাসিটিভ লেভেল প্রযুক্তির একটি আপগ্রেড।তথাকথিত আরএফ অ্যাডমিট্যান্স মানে বিদ্যুতের প্রতিবন্ধকতার পারস্পরিক সম্পর্ক, যা প্রতিরোধক উপাদান, ক্যাপাসিটিভ উপাদান এবং উপলব্ধিমূলক উপাদানগুলির সমন্বয়ে গঠিত।আরএফ হল উচ্চ-ফ্রিকোয়েন্সি রেডিও স্পেকট্রাম, তাই আরএফ অ্যাডমিট্যান্স উচ্চ-ফ্রিকোয়েন্সি রেডিও তরঙ্গের সাথে ভর্তির পরিমাপ হিসাবে বোঝা যেতে পারে।যখন যন্ত্রটি কাজ করে, তখন যন্ত্রের সেন্সর পারফিউশন প্রাচীর এবং পরিমাপ করা মাধ্যম সহ একটি প্রবেশমূল্য গঠন করে।যখন বস্তুর স্তর পরিবর্তিত হয়, ভর্তির মান সেই অনুযায়ী পরিবর্তিত হয়।সার্কিট ইউনিট অবজেক্ট লেভেল পরিমাপ অনুধাবন করতে পরিমাপকৃত ভর্তি মানকে অবজেক্ট লেভেল সিগন্যাল আউটপুটে রূপান্তর করে।
আরএফ অ্যাডমিটেন্স লেভেল মিটারটেকনিক্যাল প্যারামিটার
অ্যাপ্লিকেশন | ইন্টারফেস, পাওয়ার - বন্ধ, শক্তিশালী মিশ্রণ অনুষ্ঠান |

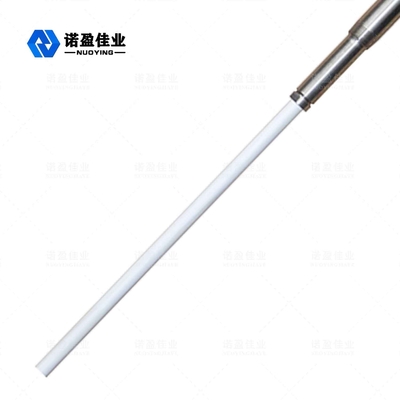

প্রোবের ধরন | শক্ত অন্তরক রড |
দুরত্ব পরিমাপ করা | 0~6 মি |
প্রক্রিয়া তাপমাত্রা | -40~150℃ |
পরিবেষ্টিত তাপমাত্রা | -40 ℃ ~ + 70 ℃ |
সংগ্রহস্থল তাপমাত্রা | -20 ℃ ~ + 65 ℃ |
প্রক্রিয়া চাপ | -0.1~2.5MPa |
পাওয়ার সাপ্লাই | (13-35)ভিডিসি |
সিগন্যাল আউটপুট | 4...20mA/HART/RS485/Modbus... |
প্রক্রিয়া সংযোগ | থ্রেড/ফ্ল্যাঞ্জ (নির্বাচিত) |
সুরক্ষা বর্গ | IP67 |
বিস্ফোরণ-প্রমাণ গ্রেড | ExiaⅡCT6(নির্বাচিত) |
বিলম্ব: | 0 ~ 30 s নিয়মিত |
※ বিঃদ্রঃ:পণ্যহতে পারেঅনুযায়ী কাস্টমাইজডথেকেসুনির্দিষ্ট চাহিদাবলীএরব্যবহারকারীরা
আরএফ ভর্তি স্তর মিটারঅপারেটিং নীতি
প্রথাগত ক্যাপাসিটিভ ম্যাটেরিয়াল লেভেল মিটার, লেভেল বৃদ্ধির সাথে, ম্যাটেরিয়াল কভার প্রোব, প্রোব এবং মিডিয়াম (পরিবাহী উপাদান) বা প্রোব এবং টিউব ওয়াল ক্যাপাসিট্যান্স (ইনসুলেশন উপাদান) এর মধ্যে ক্যাপাসিট্যান্স সার্কিটের মান বৃদ্ধি পায়। লেভেল পরিবর্তনের কারণে ভারসাম্যহীনতা একটি ক্যাপাসিট্যান্স সেতুর দিকে পরিচালিত করে, তাই ক্যাপাসিট্যান্স মান পরিবর্তন পরীক্ষা করা উপাদানের অস্তরক ধ্রুবকের উপর নির্ভর করে। তারপর সংকেত সনাক্তকরণ, পরিবর্ধন এবং অবশেষে সংশ্লিষ্ট সংকেত আউটপুট পর্যন্ত। ক্যাপাসিটিভ উপাদান স্তর মিটার, তবে, কিছু আছে অসুবিধাগুলি, বিশেষত যখন প্রোবটি ঝুলে থাকে তা পরিমাপের ফলাফলকে গুরুতরভাবে প্রভাবিত করবে।
রেডিও ফ্রিকোয়েন্সি ভর্তি পরিমাপ প্রযুক্তি হল স্তর পরিমাপ প্রযুক্তির অনন্য সুবিধা রয়েছে। যদিও ক্যাপাসিট্যান্স পরিমাপ প্রযুক্তির সাধারণ ধারণার সাথে একই রকম, কিন্তু ইলেকট্রনিক ইউনিটে আরএফ অ্যাডমিটেন্স প্রযুক্তি ড্রাইভিং - শিল্ড এবং চপিং সার্কিটে যোগ দিয়েছে, এইভাবে প্রতিবন্ধকতা এবং ক্যাপাসিটিভ প্রতিক্রিয়া পরিমাপ উপলব্ধি করতে পারে। একা। পদার্থবিজ্ঞানের নিয়মের গণনার মাধ্যমে, যেকোনো উপাদান ইম্পিড্যান্সের ক্যাপাসিটিভ রিঅ্যাক্ট্যান্সের আকারের সমান, তাই ঝুলন্ত দ্বারা পরিমাপ করা যেতে পারে এবং ফেজ-শিফটিং দোলন সার্কিটের প্রভাব, মোট আউটপুট থেকে সরান।
ট্যাঙ্কের লোডিংয়ের সময় ইনস্টল করা আরএফ অ্যাডমিটেন্স লেভেল মিটার সেন্সর, আরএফ সিগন্যালের পরিবর্তনের কারণে প্রোবের স্তরের পরিবর্তনের মাধ্যমে। ড্রাইভিং - প্রোবের প্রান্তের ঢালগুলি ঝুলন্ত লুপ দ্বারা গঠিত রেডিওফ্রিকোয়েন্সি কারেন্ট প্রতিরোধ করতে পারে, যন্ত্রের পরিমাপের যথার্থতা নিশ্চিত করতে পারে।
উচ্চ নির্ভুলতা পরিমাপের ফলাফলের Rf ভর্তি প্রযুক্তি, এবং প্রোব ঝুলন্ত দ্বারা প্রভাবিত হয় না, বর্তমানে সর্বাধিক ব্যবহৃত উপলক্ষ একটি পরিমাপ প্রযুক্তি। নিম্ন তাপমাত্রা থেকে 100 ℃ থেকে 800 ℃ উচ্চ তাপমাত্রা, ভ্যাকুয়াম থেকে 6.3 MPa চাপ পরিস্থিতিতে, থেকে অতি সংক্ষিপ্ত পরিসর থেকে বৃহৎ পরিসরে, স্বাভাবিক প্রয়োগ করতে পারে এবং বিভিন্ন ধরনের উপাদানে প্রয়োগ করা যেতে পারে।
আরএফ ভর্তি স্তর মিটারনকশা বৈশিষ্ট্য
◎ অনন্য ড্রাইভিং - শিল্ড সার্কিট ডিজাইন ঝুলন্ত প্রতিরোধ করার ক্ষমতা উন্নত করতে পারে
◎কোন মৃত অঞ্চল পরিমাপ নয়, দশটির বেশি বা এমনকি কয়েক সেমি স্তরের পরিমাপ অনুষ্ঠানে প্রয়োগ করা যেতে পারে
◎স্থিতিশীল এবং নির্ভরযোগ্য আউটপুট, ফ্লাই অ্যাশ, ব্ল্যাঙ্কিং, জলীয় বাষ্প, স্ফটিককরণ, মোম
◎কোন কার্যক্রম, কোন সহজ জীর্ণ অংশ, প্রায়ই পরিষ্কার এবং রক্ষণাবেক্ষণ ছাড়া, ডিবাগিং
