পণ্যের বিবরণ:
|
সাধারণ দরখাস্ত: | পরিবাহী তরল এবং স্লারি | পণ্যের ধরণ: | NYLD-GD |
---|---|---|---|
নামমাত্র ব্যাস: | DN6mm-DN3000mm | নামমাত্র চাপ: | 0.6~4.0MPa (বিশেষ চাপ কাস্টমাইজ করা যেতে পারে) |
দুরত্ব পরিমাপ করা: | 1500:1 প্রবাহ হার সেটিং < 15m/s | নির্ভুলতা পরিমাপ: | 0.5% ডিফল্ট সেটিং, 0.3% বা 0.2% ঐচ্ছিক |
ইলেক্ট্রোড ফর্ম: | স্ট্যান্ডার্ড, স্ক্র্যাপার এবং প্রতিস্থাপনযোগ্য ফর্ম | আউটপুট সংকেত: | ফ্রিকোয়েন্সি, অ্যালার্ম এবং পালস আউটপুট |

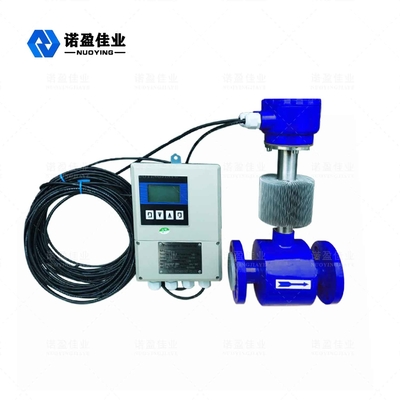

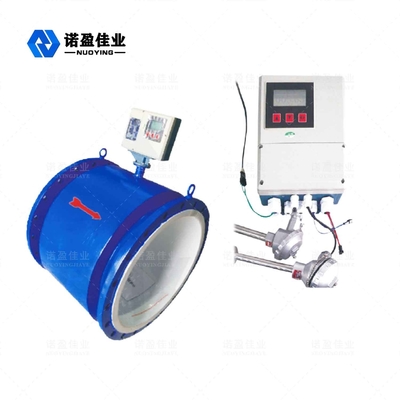

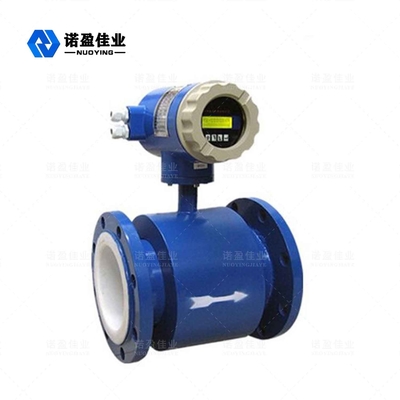

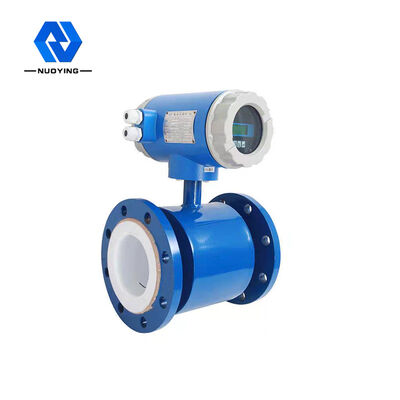

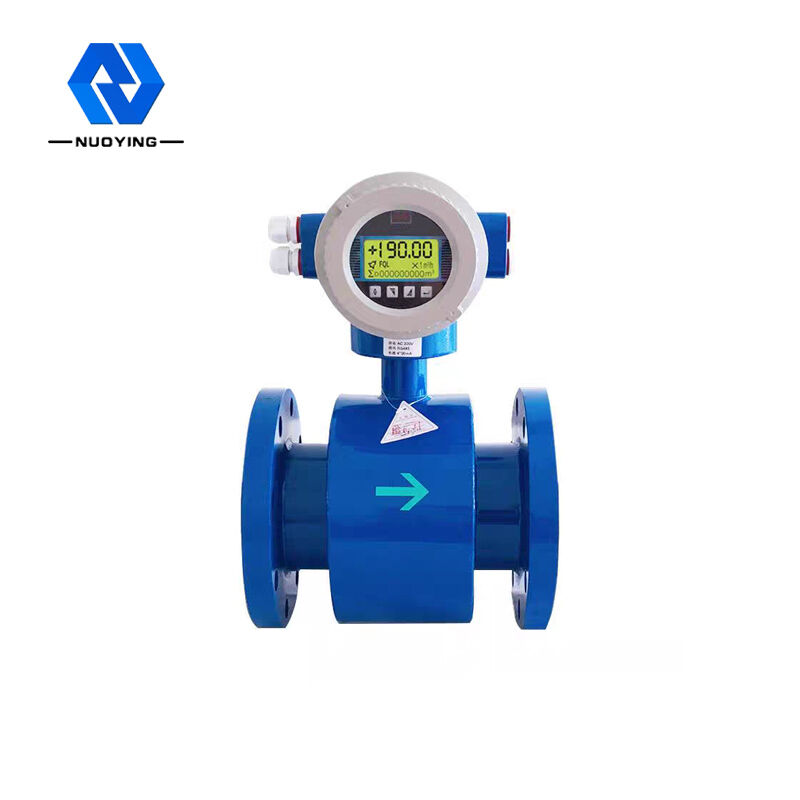

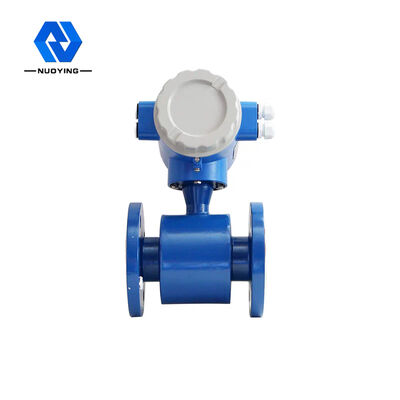

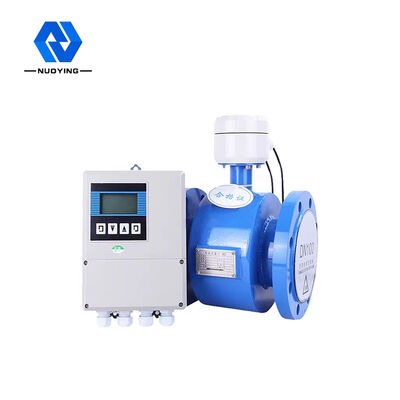

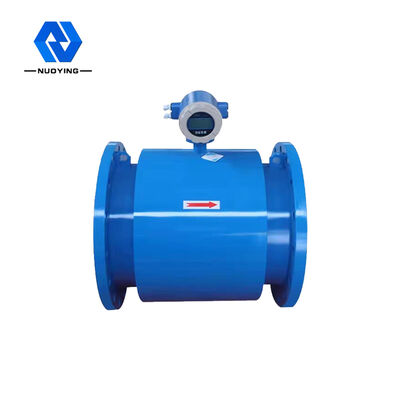

উচ্চ নির্ভুলতা এবং নির্ভরযোগ্যতা নাইল্ড পাইপলাইন ইলেক্ট্রোম্যাগনেটিক ফ্লোমিটার ফ্লো-অবস্ট্রাকটিং যন্ত্রাংশ নেই
উচ্চ চাপ প্রতিরোধী নাইল্ড পাইপলাইন ইলেক্ট্রোম্যাগনেটিক ফ্লোমিটার একাধিক আউটপুট অপারেটিং নীতি
পাইপলাইন ইলেক্ট্রোম্যাগনেটিক ফ্লোমিটার উচ্চ নির্ভুলতা এবং নির্ভরযোগ্যতা সহ এক ধরণের ফ্লোমিটার।এটি একটি বন্ধ পাইপলাইনে পরিবাহী তরল এবং স্লারির প্রবাহের হার পরিমাপ করতে পারে, এর পরিমাপের নীতি ফ্যারাডে এর ইলেক্ট্রোম্যাগনেটিক আবেশ আইনের উপর ভিত্তি করে।অর্থাৎ, যখন পরিবাহী তরল চৌম্বক ক্ষেত্রের চৌম্বকীয় রেখাগুলিকে কেটে দেয়, তখন পরিবাহীতে প্ররোচিত ইলেক্ট্রোমোটিভ বল তৈরি হয়:
E=KBVD
K: যন্ত্র ধ্রুবক B: চৌম্বকীয় আবেশন তীব্রতা
V: মাপার টিউবের ক্রস সেকশনে গড় প্রবাহের হার
D: পরিমাপ নলের ভেতরের ব্যাস
প্রবাহের হার পরিমাপ করার সময়, তরল একটি চৌম্বক ক্ষেত্রের মধ্য দিয়ে প্রবাহের দিকে লম্বভাবে প্রবাহিত হয়।পরিবাহী তরলের প্রবাহ গড় প্রবাহ হারের (অর্থাৎ আয়তনের প্রবাহের হার) সমানুপাতিক একটি ভোল্টেজ সংকেত প্ররোচিত করে।প্ররোচিত ভোল্টেজ সংকেত দুটি ইলেক্ট্রোড দ্বারা তরলের সাথে সরাসরি যোগাযোগে সনাক্ত করা হয়, তারের মাধ্যমে পরিবর্ধককে প্রেরণ করা হয় এবং অবশেষে, একটি ইউনিফাইড কারেন্ট আউটপুট সংকেতে রূপান্তরিত হয়।
পাইপলাইন ইলেক্ট্রোম্যাগনেটিক ফ্লোমিটার নকশা বৈশিষ্ট্য
◎ পরিমাপের নির্ভুলতা তরল ঘনত্ব, সান্দ্রতা, তাপমাত্রা, চাপ এবং পরিবাহিতা পরিবর্তন দ্বারা প্রভাবিত হয় না।
◎ পরিমাপকারী পাইপে কোনো প্রবাহ-প্রতিরোধকারী অংশ নেই, চাপের কোনো ক্ষতি নেই এবং সোজা পাইপের অংশের জন্য কম প্রয়োজনীয়তা নেই।
◎ কনভার্টারটি তরল ক্রিস্টাল ব্যাকলাইট ডিসপ্লে গ্রহণ করে, যা সরাসরি সূর্যালোক বা অন্ধকার ঘরে পড়া সহজ করতে পারে।
ইনফ্রারেড টাচ কীগুলির মাধ্যমে প্যারামিটার সেট করা কঠোর পরিবেশে কনভার্টারের কভার না খুলে নিরাপদে সেট করা যেতে পারে।
◎ ফ্লোমিটার হল তিনটি ইন্টিগ্রেটর সহ একটি দ্বিমুখী পরিমাপ ব্যবস্থা: ফরোয়ার্ড, রিভার্স এবং মোট পার্থক্য;সামনে এবং বিপরীত প্রবাহ প্রদর্শন করতে পারেন.
◎ এতে একাধিক আউটপুট রয়েছে: কারেন্ট, পালস, ডিজিটাল যোগাযোগ, HART।
◎ কনভার্টারটিতে স্ব-নির্ণয়ের অ্যালার্ম আউটপুট, খালি লোড সনাক্তকরণ অ্যালার্ম আউটপুট, প্রবাহের উপরের এবং নিম্ন সীমা অ্যালার্ম আউটপুট, ব্যাচ নিয়ন্ত্রণ এবং আরও অনেক কিছু রয়েছে।
◎ এটি শুধুমাত্র সাধারণ প্রক্রিয়া সনাক্তকরণের জন্য নয়, সজ্জা, কাগজের সজ্জা এবং পেস্ট তরল পরিমাপের জন্যও ব্যবহার করা যেতে পারে।
◎ উচ্চ-ভোল্টেজ ইলেক্ট্রোম্যাগনেটিক ফ্লোমিটার PFA স্ক্রিন আস্তরণের প্রযুক্তি গ্রহণ করে, যা উচ্চ চাপ এবং নেতিবাচক চাপ প্রতিরোধী, এবং বিশেষভাবে পেট্রোকেমিক্যাল এবং খনিজ শিল্পে ব্যবহৃত হয়।
◎ বিস্ফোরণ-প্রমাণ যন্ত্রগুলি সংশ্লিষ্ট বিস্ফোরণ-প্রমাণ স্থানে ব্যবহার করা যেতে পারে।
পাইপলাইন ইলেক্ট্রোম্যাগনেটিক ফ্লোমিটারটেকনিক্যাল প্যারামিটার
সাধারণ দরখাস্ত | সাধারণ পাইপলাইনে তরল প্রবাহের পরিমাপ | |
নামমাত্র ব্যাস | DN6mm-DN3000mm | |
নামমাত্র চাপ | 0.6~4.0MPa (বিশেষ চাপ কাস্টমাইজ করা যেতে পারে) | |
দুরত্ব পরিমাপ করা | 1500:1 প্রবাহ হার সেটিং < 15m/s | |
নির্ভুলতা পরিমাপ | 0.5% ডিফল্ট সেটিং, 0.3% বা 0.2% ঐচ্ছিক | |
আস্তরণের উপাদান | পলিক্লোরোপ্রিন রাবার, পলিউরেথেন রাবার, সিলিকন ফ্লুরোরাবার, PTFE, পারফ্লুরোইথিলিন প্রোপিলিন (F46) এবং PFA | |
ইলেক্ট্রোড ফর্ম | স্ট্যান্ডার্ড, স্ক্র্যাপার এবং প্রতিস্থাপনযোগ্য ফর্ম | |
ইলেক্ট্রোড উপাদান | 16, Hastelloy B, Hastelloy C, টাইটানিয়াম, tantalum, প্ল্যাটিনাম/ইরিডিয়াম খাদ, স্টেইনলেস স্টীল প্রলিপ্ত টংস্টেন কার্বাইড | |
মাঝারি তাপমাত্রা | ইন্টিগ্রেটেড টাইপ | -20℃~+70℃ |
বিভক্ত প্রকার | neoprene আস্তরণের এবং polyurethane আস্তরণের -20℃~+60℃ | |
PTFE, PFA, F46, সিলিকন ফ্লুরোরাবার আস্তরণ 40℃~+180℃ | ||
পরিবেষ্টিত তাপমাত্রা | -25℃~+60℃ | |
পরিবেষ্টিত আর্দ্রতা | 5~100% RH (আপেক্ষিক আর্দ্রতা) | |
পাওয়ার সাপ্লাই | AC220V50Hz/DC24V/3.6V | |
শক্তি খরচ | < 15W | |
আউটপুট সংকেত | ফ্রিকোয়েন্সি, অ্যালার্ম এবং পালস আউটপুট | |
যোগাযোগ মোড | RS232C বা RS485 সিরিয়াল কমিউনিকেশন ইন্টারফেস, HART কমিউনিকেশন প্রোটোকল, বাজ সুরক্ষা রেকর্ড সহ (10 বছর) | |
পাওয়ার বন্ধ সুরক্ষা | অভ্যন্তরীণভাবে একটি নন-পাওয়ার-অফ ঘড়ির সাথে ডিজাইন করা হয়েছে, যা 16 পাওয়ার-অফ সময় সঞ্চয় করতে পারে | |
কাউন্টার | মোট ইতিবাচক, মোট বিপরীত | |
মিলে যাওয়া নির্ভুলতা | নির্দেশিত মানের ± 0.5%, নির্দেশিত মানের ± 0.3% বা 0.2% নির্বাচন করা যেতে পারে | |
স্যাঁতসেঁতে সময় | ধ্রুবক ক্রমাগত পরিবর্তনশীল 0~100s (90%) থেকে নির্বাচনযোগ্য | |
অস্তরক পরিবাহিতা | ≥ 20us/সেমি | |
কাঠামোগত প্রকার | সব-ই-এক, বিভক্ত, নিমজ্জিত, বিস্ফোরণ-প্রমাণ | |
সুরক্ষা বর্গ | IP65, IP67, IP68 (ঐচ্ছিক) | |
বিস্ফোরণ প্রমাণ ক্লাস | Exia IICT5 Ga, ExdICT5 Gb (বিস্তারিত জানার জন্য সার্টিফিকেট দেখুন) |
※ মন্তব্য: পণ্য কাস্টমাইজ করা এবং নির্দিষ্ট প্রয়োজনীয়তা অনুযায়ী ডিজাইন করা যেতে পারে
পাইপলাইন ইলেক্ট্রোম্যাগনেটিক ফ্লোমিটার পণ্য অ্যাপ্লিকেশন
ইস্পাত, বৈদ্যুতিক শক্তি, পেট্রোলিয়াম, রাসায়নিক শিল্প, কয়লা, ধাতুবিদ্যা, খনিজ, কাগজ তৈরি, জল সরবরাহ এবং নিষ্কাশন, খাদ্য, ওষুধ এবং অন্যান্যের মতো বিভিন্ন শিল্পে এটি ব্যাপকভাবে ব্যবহৃত হয়।
