পণ্যের বিবরণ:
|
ব্যাস: | DN6-DN2000 | আবেদন: | পরিবাহী তরল, কাদা |
---|---|---|---|
পাওয়ার সাপ্লাই: | 24ভিডিসি | সিগন্যাল আউটপুট: | 4~20 m A,RS 485,HART,MODBUS |
সঠিকতা: | ±0.2%, ±0.5% | সুরক্ষা গ্রেড: | IP65, IP67 |
পরিবেষ্টিত তাপমাত্রা: | -25℃~60℃ | মাঝারি তাপমাত্রা: | - 40℃ ~+ 130℃ |
লক্ষণীয় করা: | স্লারি টাইপ ইলেক্ট্রোম্যাগনেটিক ফ্লো মিটার,24VDC ম্যাগনেটিক ফ্লো ট্রান্সমিটার,24VDC ইলেক্ট্রোম্যাগনেটিক ফ্লো সেন্সর |

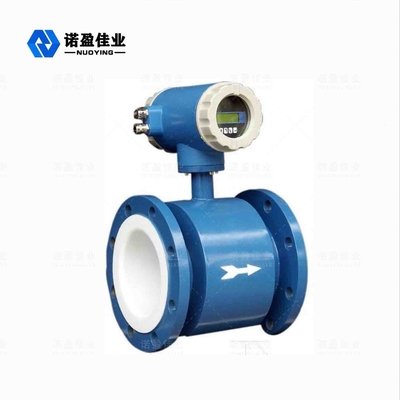

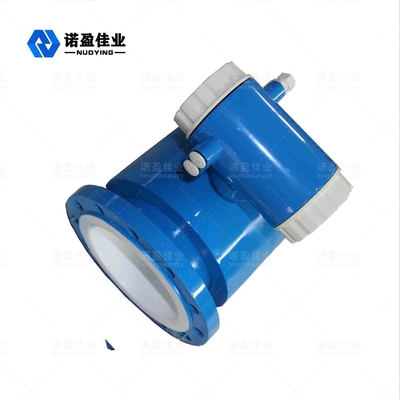

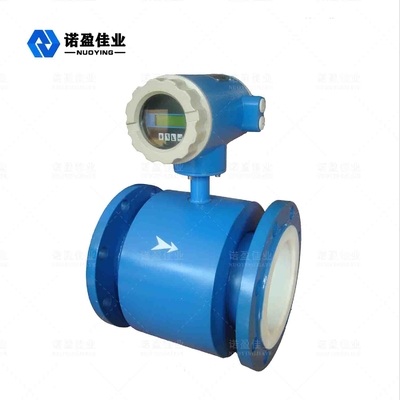

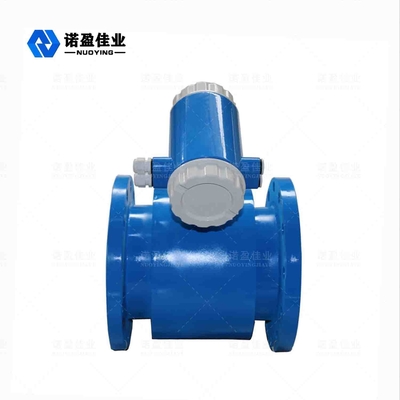

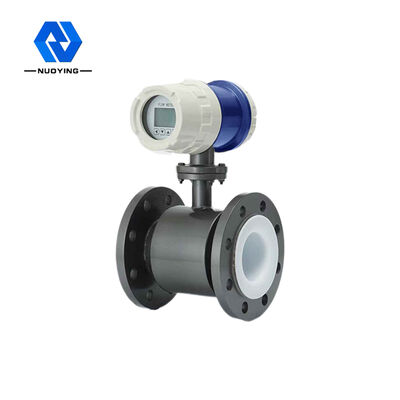

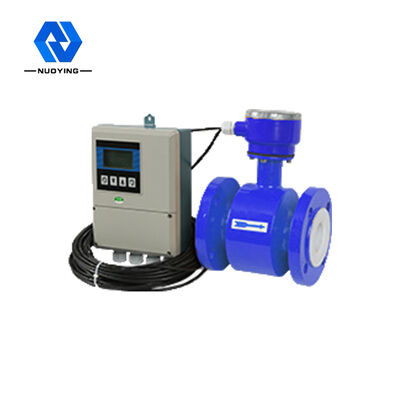

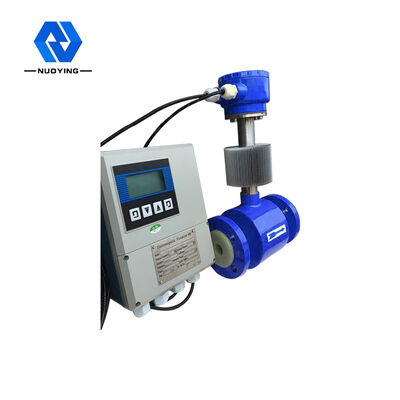

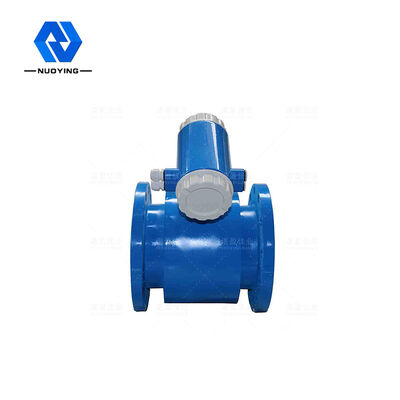

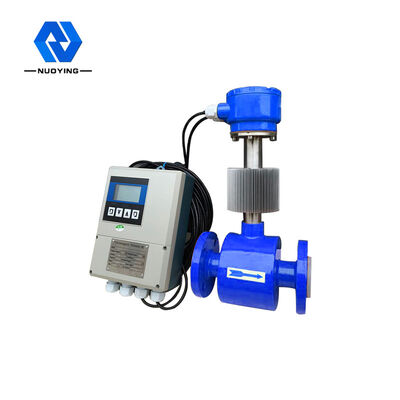

স্লারি টাইপ ইলেক্ট্রোম্যাগনেটিক ফ্লোমিটার
NYLL-JY স্লারি টাইপ ইলেক্ট্রোম্যাগনেটিক ফ্লোমিটার হল একটি ইলেক্ট্রোম্যাগনেটিক ফ্লোমিটার যা স্লারি, স্লারি, খনিজ স্লারি, জল এবং কয়লা স্লারি পরিমাপের জন্য নিবেদিত৷ পণ্যটি উচ্চ-ফ্রিকোয়েন্সি বা ডবল-ফ্রিকোয়েন্সি উত্তেজনা মোড গ্রহণ করে, যা কার্যকরভাবে অ্যান্টি-সিগন্যাল নো সিগন্যালিবিলিটি উন্নত করে৷ , ভাল স্থিতিশীলতা, সুবিধাজনক অপারেশন, এবং পরিমাপের ঘনত্ব 5% ~ 60% পৌঁছতে পারে।
স্লারি টাইপ ইলেক্ট্রোম্যাগনেটিক ফ্লোমিটার প্রযুক্তিগত পরামিতি
প্রদর্শন | বড়-স্ক্রীন ব্যাকলাইট এলসিডি ডিসপ্লে প্রবাহের ডিজিটাল বা অক্ষর প্রদর্শন, মোট পরিমাণ, শতাংশ, অ্যালার্ম তথ্য, ইত্যাদি উপলব্ধি করতে পারে এবং ঐচ্ছিক প্রদর্শন সামগ্রীর প্রদর্শন উপলব্ধি করতে ইনফ্রারেড কী ব্যবহার করতে পারে৷ বিষয়বস্তু ঐচ্ছিক৷ কোনো প্রদর্শন নেই, দুটি সারি প্রদর্শন, তিনটি সারি তিনটি ঐচ্ছিক প্রদর্শন. | |
অভ্যন্তরীণ ক্রমবর্ধমান ক্যালকুলেটর | মোট ফরওয়ার্ড প্রবাহের জন্য, মোট বিপরীত প্রবাহ এবং নেট প্রবাহ 10-বিট ক্রমবর্ধমান গণনা অর্জন করতে পারে। | |
তাপমাত্রা | অপারেটিং পরিবেষ্টিত তাপমাত্রা :-25℃~60℃ | |
বাহ্যিক পরিবেশের বিরুদ্ধে সুরক্ষা | সুরক্ষা স্ট্যান্ডার্ড IP65 | |
পাওয়ার সাপ্লাই ভোল্টেজ |
অল্টারনেটিং কারেন্ট:AC(100~230)±15%V,47~440Hz, সর্বোচ্চ বিদ্যুত খরচ 80W; সরাসরি-কারেন্ট: DC11~40V, সর্বোচ্চ বিদ্যুত খরচ 80W। |
|
আউটপুট | এনালগ ভলিউম আউটপুট | 4~20 m A / 650 এর লোড প্রতিরোধের সাথে, দ্বিমুখী সিমুলেশন পরিমাণ আউটপুট ফরোয়ার্ড ফ্লো এবং রিভার্স ফ্লো সিমুলেশন পরিমাণে বিভক্ত। |
ডাবল পালস আউটপুট | 0~2000 Hz বর্গ তরঙ্গ বা স্থির পালস প্রস্থের পালস সংকেতের জন্য সামনের এবং বিপরীত প্রবাহকে প্রতিফলিত করতে পারে৷ নাড়ির পুনরাবৃত্তির ফ্রিকোয়েন্সি, কাটঅফ ফ্রিকোয়েন্সি এবং পালস প্রস্থের মতো পরামিতিগুলি সবই প্রগ্র্যাটিকভাবে প্রোগ্রাম করা হয়৷ ফ্রিকোয়েন্সি 1 থেকে 2000, H এ সেট করা যেতে পারে৷ z, এবং পরিসরের যেকোনো পূর্ণসংখ্যার মান। যখন বিচ্ছিন্ন আউটপুট ট্রানজিস্টর চালু থাকে, তখন কারেন্ট হয় 150 m A এবং খোলা ভোল্টেজ < 35 V। | |
ডুয়াল অ্যালার্ম আউটপুট | নিম্নলিখিত পরামিতিগুলি প্রোগ্রাম করা যেতে পারে: উপরের এবং নিম্ন প্রবাহ, এয়ার ট্র্যাফিক নিয়ন্ত্রণ সনাক্তকরণ;ত্রুটি শর্ত;এগিয়ে / বিপরীত প্রবাহ;নির্দিষ্ট সীমার মধ্যে পোলারিটি (খোলা/বন্ধ), নির্দিষ্ট সীমার মধ্যে পালস (ফ্রিকোয়েন্সি);পালস কাট-অফ ফ্রিকোয়েন্সি, ইত্যাদি। যখন বিচ্ছিন্ন আউটপুট দ্বারা সুরক্ষিত আউটপুট ট্রানজিস্টর চালু করা হয়, তখন কারেন্ট হয় 150 m A, যাতে এই সময়ে একটি 0 V ভোল্টেজ তৈরি করা যায়। ওপেন-সার্কিট ভোল্টেজ <35 V হয়। | |
ইনপুট |
ক্লোজ ক্লোজার ক্রমবর্ধমান ক্যালকুলেটর বাইরে থেকে বিচ্ছিন্ন। (দ্রষ্টব্য: পালস এবং অ্যালার্ম থেকে বিচ্ছিন্ন নয়) অ্যানালগ ভলিউম, পালস ভলিউম / অ্যালার্ম সিগন্যাল এবং গ্রাউন্ডে বিচ্ছিন্নতা, বিচ্ছিন্নতা ভোল্টেজ হল DC 500V। | |
কনফিগারেশন |
কনফিগারেশনটি একটি অ-উদ্বায়ী মেমরিতে সংরক্ষণ করা হয় (সাধারণত 10 বছরের জন্য উপলব্ধ)। ব্যবহারকারীর দ্বারা প্রিসেট করা মান পরিবর্তন করা যেতে পারে। | |
স্ব নির্ণয় | কনভার্টার নিশ্চিত করতে পারে যে হার্ডওয়্যারটি স্বাভাবিক এবং ত্রুটি নির্ণয় করতে পারে। যেমন একটি কয়েল ড্রাইভ ব্যর্থতা, ইত্যাদি। | |
প্রবাহ হার সেটিং | প্রবাহ পরিমাপ পরিসর সর্বাধিক প্রবাহ হার (12 m/s) শতাংশের সমান, যা পরিবর্তন করা যেতে পারে। | |
বিনিময়যোগ্যতা |
রূপান্তরকারী বিভিন্ন ক্যালিবারের MFD সেন্সরগুলির সাথে বিনিময়যোগ্যভাবে সম্পূর্ণরূপে উপলব্ধ। কনভার্টারটি ক্ষেত্রে কনফিগার করা যেতে পারে। কনভার্টার প্রতিস্থাপন সিস্টেমের বৈশিষ্ট্যকে প্রভাবিত করে না। |
|
রূপরেখা বক্স সীল | এম 20 * 1.5 সীল হাতা। এটি বিশেষ ব্যবহারকারীর প্রয়োজনীয়তার উপর বর্ণনা করা যেতে পারে। | |
সময় ধ্রুবক | সমস্ত 1 সেকেন্ড থেকে 120 সেকেন্ড পর্যন্ত প্রোগ্রামযোগ্য। | |
দিক প্রদর্শন করে |
একটি বডি টাইপের ডিসপ্লে ডিরেকশন: একটি ইন্টিগ্রেটেড ইলেক্ট্রোম্যাগনেটিক ফ্লোমিটার নির্বাচনের অধীনে, কনভার্টার দ্বারা প্রদর্শিত দিকটি পাইপলাইনের দিকনির্দেশের কারণে সহজে পরিলক্ষিত হয় না, যা ডিসপ্লের দিক (যেমন, অনুভূমিক বা উল্লম্ব) বেছে নিয়ে সন্তুষ্ট হতে পারে। |
|
বিরোধী বিপদ শ্রেণীবিভাগ | Exdmib II CT6 | |
প্রদর্শন | সম্পূর্ণ কনফিগারেশন: ইঞ্জিনিয়ারিং ইউনিটগুলি ঐচ্ছিক, যেমন প্রবাহ অনুপাত, প্রবাহ ইউনিট, সমস্ত আউটপুট ইত্যাদি। | |
এয়ার ট্রাফিক কন্ট্রোল ডিটেকশন: এয়ার ট্রাফিক কন্ট্রোলের সময় "0" ডিসপ্লে নিশ্চিত করুন। | ||
বিনিময়যোগ্যতা: রূপান্তরকারী / সেন্সর পারফরম্যান্সের সাথে আপস না করেই বিনিময়যোগ্য। | ||
স্ব-নির্ণয়: কনভার্টার এবং সেন্সর সঠিকভাবে কাজ করছে কিনা তা নিশ্চিত করুন। | ||
টেস্ট মোড: বিভিন্ন আউটপুট এবং ডিসপ্লে ফাংশন এমনকি সেন্সর সংযুক্ত না করেও পরীক্ষা করা যেতে পারে। |
স্লারি টাইপ ইলেক্ট্রোম্যাগনেটিক ফ্লোমিটার নকশা বৈশিষ্ট্য
