পণ্যের বিবরণ:
|
| নামমাত্র ব্যাস: | 15 ~ 800 মিমি | প্রবাহ হার পরিসীমা: | 0.5-10মি/সেকেন্ড |
|---|---|---|---|
| সঠিকতা: | ±0.5%R, ±1%R (DN200 এর নিচে) | সিগন্যাল আউটপুট: | 4-20mA, |
| পরিবেষ্টিত আর্দ্রতা: | 5% - 95% | সুরক্ষা গ্রেড: | IP65, এটি IP67 পর্যন্ত কাস্টমাইজ করা যেতে পারে |
| লক্ষণীয় করা: | 4Mpa ইলেক্ট্রোম্যাগনেটিক ফ্লো ট্রান্সমিটার,ইলেক্ট্রোম্যাগনেটিক ফ্লো ট্রান্সমিটার 15 মিমি,চৌম্বক প্রবাহ সূচক 800 মিমি |
||

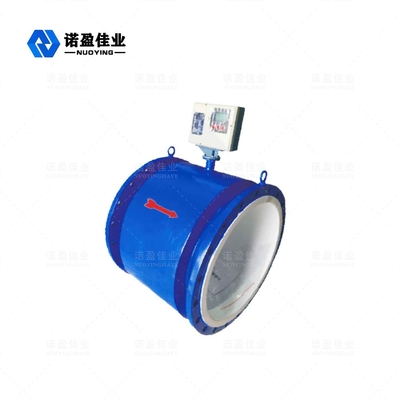

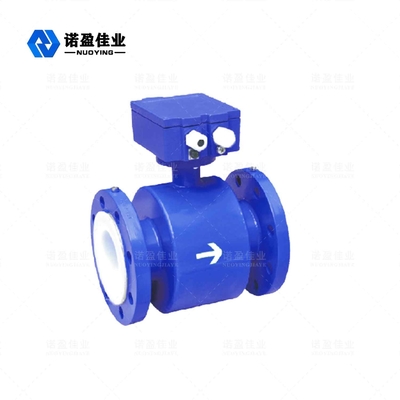

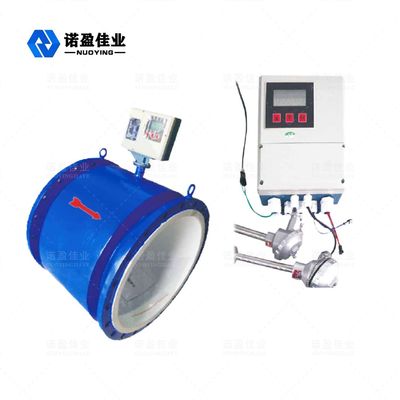

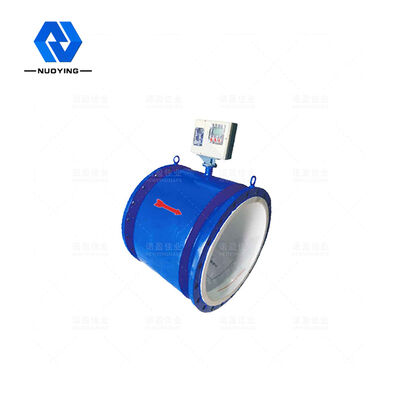

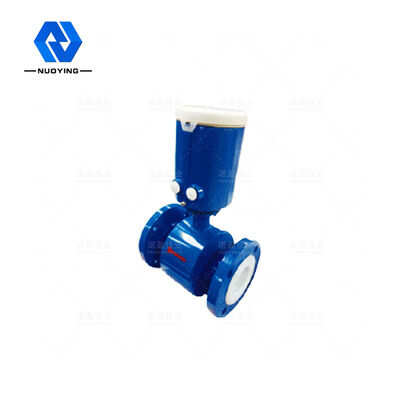

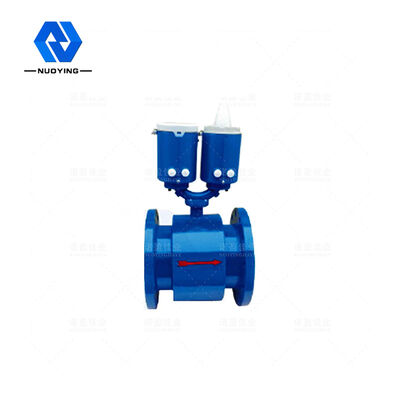

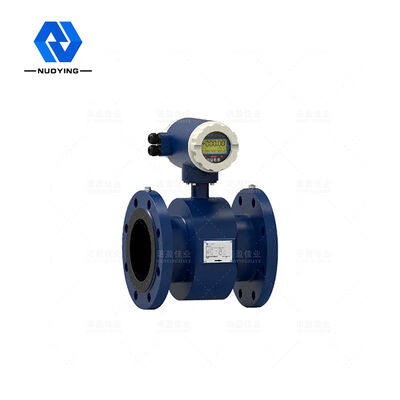

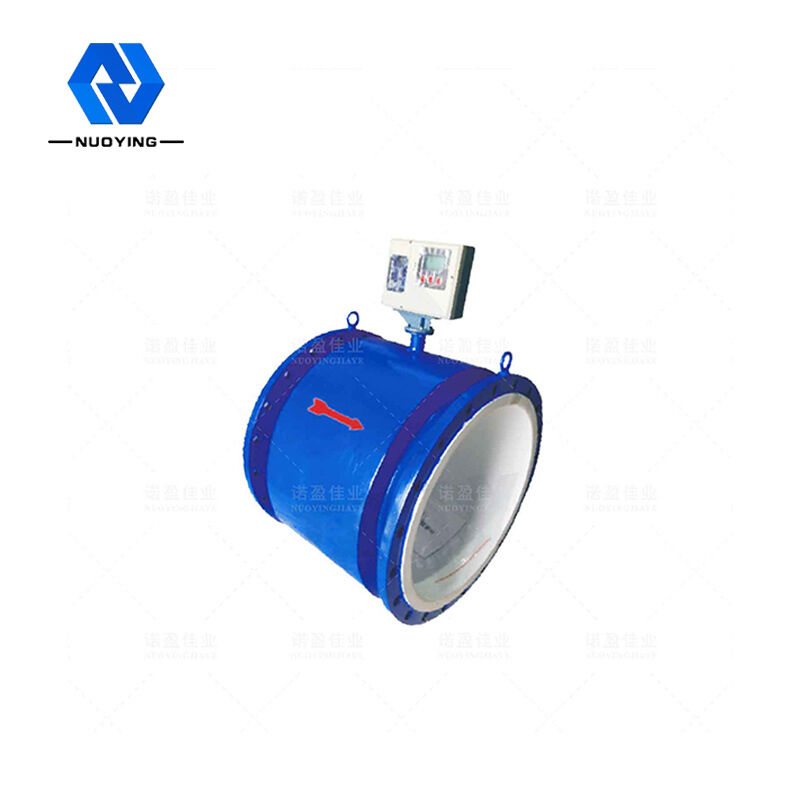

NYLL-CH ইলেক্ট্রোম্যাগনেটিক হিট মেটr
এনওয়াইLL-CH সিরিজের ইলেক্ট্রোম্যাগনেটিক থার্মাল এনার্জি মিটার হল তাপ স্থানান্তর ব্যবস্থায় লোড করা তাপ তরল দ্বারা নির্গত তাপ পরিমাপের জন্য একটি পরিমাপক মিটার। এটি একটি উচ্চ নির্ভুলতা ব্যবহার করে প্রবাহ পরিমাপ হিসাবে ইলেক্ট্রোম্যাগনেটিক ফ্লো মিটারের উচ্চ নির্ভুলতা, উচ্চ নির্ভরযোগ্যতা ব্যবহার করে। , তাপমাত্রা পরিমাপ করার জন্য প্ল্যাটিনাম তাপীয় প্রতিরোধের উচ্চ স্থায়িত্ব, যাতে তাপ শক্তি মিটারের একটি খুব চমৎকার পরিমাপ কর্মক্ষমতা রয়েছে। এটি নাগরিক আবাসিক এলাকা, অফিস ভবন, উদ্যোগ এবং কেন্দ্রীয় গরম করার প্রতিষ্ঠানগুলির পরিমাপে ব্যাপকভাবে ব্যবহার করা যেতে পারে, গরম, এয়ার কন্ডিশনার এবং অন্যান্য তাপ।
NYLL-CH ইলেক্ট্রোম্যাগনেটিক হিট মেটrপ্রযুক্তিগত পরামিতি
|
স্ট্যান্ডার্ড নামমাত্র ব্যাস প্রবাহ হার পরিসীমা সঠিকতা মাঝারি পরিবাহিতা |
JB/T 9248-2015/GB/T32224 -2015/CJ128 -2007 15 ~ 800 মিমি 0.5-10মি/সেকেন্ড ±0.5%R, ±1%R (DN200 এর নিচে) তাত্ত্বিক মান ≥5uS/সেমি, প্রকৃত ব্যবহারের মান ≥30uS/সেমি। |
|||
| নামমাত্র চাপ | স্ট্যান্ডার্ড 1.0MPa | ঐচ্ছিক 1.6MPa | ঐচ্ছিক 2.5MPa | ঐচ্ছিক 4.0MPa |
| DN15-DN800 | DN15-DN800 | DN15-DN600 | DN15-DN50 | |
| পরিবেষ্টিত তাপমাত্রা |
সেন্সর ইন্টিগ্রেটেড টাইপ |
0℃ - +80℃或-25℃ - +120℃或 +70-+250℃ -10℃ - +55℃ |
||
|
সর্বোচ্চ মাধ্যম তাপমাত্রা |
ইন্টিগ্রেটেড টাইপ | +80℃ | ||
|
আলাদা টাইপ |
নিওপ্রিন আস্তরণ (CR) | +80℃ | ||
| সিলিকন রাবার (FVMQ) | -20-+250℃ | |||
|
PTFE (PFA) PTFE আস্তরণ (F4) পলিফ্লুরোইথিলিন প্রোপিলিন আস্তরণ (F46) |
+80℃或+120℃ | |||
|
আউটপুট সংকেত কেবল পোর্ট সাইজ পাওয়ার ভোল্টেজ পাওয়ার খরচ যোগাযোগ মোড সংকেত ইলেক্ট্রোড এবং গ্রাউন্ড ইলেক্ট্রোডেম্যাটেরিয়াল ইলেকট্রোড ফর্ম ইলেক্ট্রোড নম্বর সংযোগ ফ্ল্যাঞ্জ সংযোগ ফ্ল্যাঞ্জ |
4 -20mA;পালস / ফ্রিকোয়েন্সি 2kHz (ডিফল্ট), SKHz (সর্বোচ্চ): M20*1।5 (স্ট্যান্ডার্ড নাইলন ওয়াটার - প্রুফ জয়েন্ট, ঐচ্ছিক বিস্ফোরণ - প্রুফ মেটাল জয়েন্ট) 110/220VAC(100-240VAC), 50Hz/60Hz； 24VDC ±10% ≤20W RS-485, সমর্থন স্ট্যান্ডার্ড MODBUS - RTU প্রোটোকল, HART প্রোটোকল, GPRS স্টেইনলেস স্টিল 316L, Hastelloy C, Hastelloy B, টাইটানিয়াম, tantalum, প্ল্যাটিনাম ইন্টার সন্নিবেশিত প্রকার, বাইরের সন্নিবেশিত টাইপ ইলেক্ট্রোডগুলি কাস্টমাইজ করা দরকার স্ট্যান্ডার্ড 3-4 ইলেক্ট্রোড (2 পরিমাপ ইলেক্ট্রোড, 十a গ্রাউন্ডিং ইলেক্ট্রোড), ক্যালিবার দ্বারা কনফিগার করা জাতীয় মান GB9119 (ব্যবহারকারীর প্রয়োজনীয়তা অনুসারে কাস্টমাইজ করা যেতে পারে) জাতীয় মান GB9119 এর সাথে সামঞ্জস্য রেখে (ব্যবহারকারীর প্রয়োজনীয়তা অনুসারে কাস্টমাইজ করা যেতে পারে) |
|||
| গ্রাউন্ডিং রিং উপাদান | স্টেইনলেস স্টীল, মলিবডেনামযুক্ত স্টেইনলেস স্টীল | |||
| DN15-DN450 | স্টেইনলেস স্টীল lCr18Ni9Ti (সাধারণ অস্টেনিটিক স্টেইনলেস স্টীল SUS321) | |||
| হাউজিং উপাদান | স্ট্যান্ডার্ড কার্বন ইস্পাত, স্টেইনলেস স্টীল কাস্টমাইজ করা প্রয়োজন | |||
| সুরক্ষা গ্রেড | পৃথক প্রকার IP68, IP65 | |||
| ইন্টিগ্রেটেড টাইপ IP65 | ||||
NYLL-CH ইলেক্ট্রোম্যাগনেটিক হিট মেটr নকশা বৈশিষ্ট্য
◎PT1000 তাপীয় প্রতিরোধের তাপমাত্রা পরিমাপের জন্য এবং প্রবাহ পরিমাপের জন্য ইলেক্ট্রোম্যাগনেটিক ফ্লো মিটার ব্যবহার করা হয়, উচ্চ পরিমাপের নির্ভুলতা, স্থিতিশীল এবং নির্ভরযোগ্য, এবং চমৎকার কর্মক্ষমতা।
◎ পরিমাপ পাইপের কোনো প্রতিরোধক অংশ নেই, চাপের কোনো ক্ষতি নেই, খারাপ পানির গুণমান দ্বারা প্রভাবিত হয় না।
◎ পরিমাপকৃত প্রবাহের পরিসীমা প্রশস্ত এবং প্রবাহের হার 0.5 m/s থেকে 10 m/s পর্যন্ত সেট করা যেতে পারে।
◎ সমস্ত চাইনিজ ভাষায় বড় স্ক্রীনের LCD ব্যাকলাইট ডিসপ্লে, প্রবল আলোতে এবং কোনো আলোতে পরিষ্কারভাবে পড়া যায়।
◎ এটিতে ক্রমবর্ধমান তাপ হার, ক্রমবর্ধমান প্রবাহ হার, তাত্ক্ষণিক তাপ হার, তাত্ক্ষণিক প্রবাহ হার, জল প্রবেশের তাপমাত্রা, জলের বর্জ্য তাপমাত্রা এবং অন্যান্য ডেটার একযোগে প্রদর্শন ফাংশন রয়েছে।
◎ বিভিন্ন জলের তাপমাত্রায় সঠিক পরিমাপ নিশ্চিত করতে এলোমেলো তাপমাত্রা পরিবর্তন সহ তাপীয় এনথালপি তাপ সংশোধন পদ্ধতি গ্রহণ করা হয়।
◎ MODBUS, HART, GPRS, PROFIBUS ডিজিটাল কমিউনিকেশন আউটপুট, দূরবর্তী যোগাযোগের জন্য সুবিধাজনক। পাসওয়ার্ড সুরক্ষা ফাংশন, আপনি পাসওয়ার্ড ছাড়া কাজের পরামিতিগুলি পরিবর্তন করতে পারবেন না।
