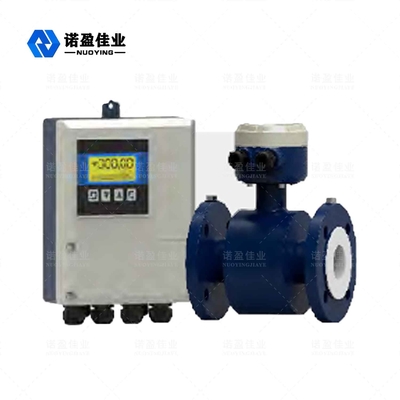

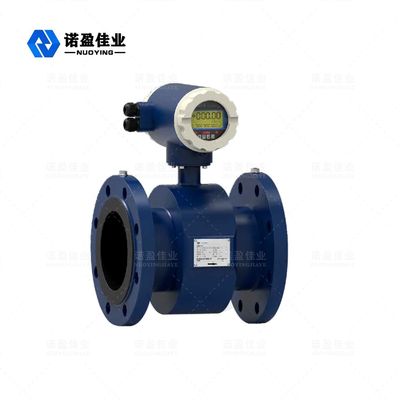

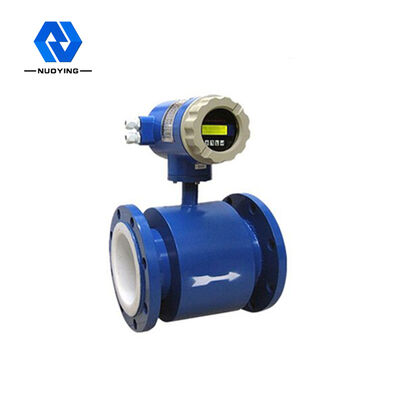

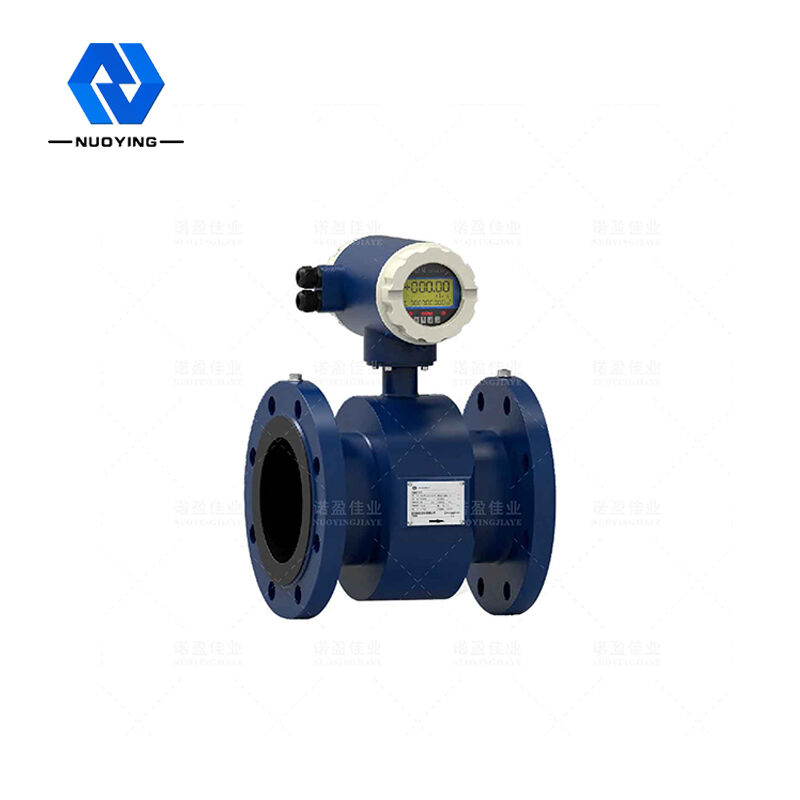

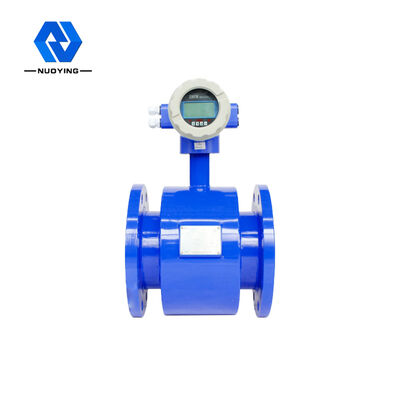

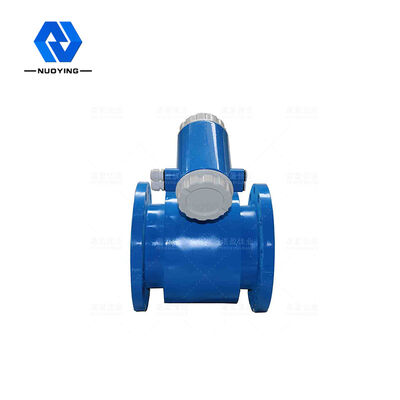

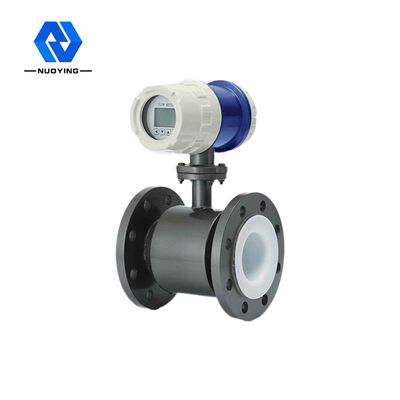

NYLD 4-20mA ইন্টেলিজেন্ট ইলেক্ট্রোম্যাগনেটিক ফ্লো মিটার 0.1 - 10m/S উচ্চ নির্ভুলতা

সাক্ষ্যদান
চীন Xi 'an West Control Internet Of Things Technology Co., Ltd. সার্টিফিকেশন
চীন Xi 'an West Control Internet Of Things Technology Co., Ltd. সার্টিফিকেশন
তোমার দর্শন লগ করা অনলাইন চ্যাট এখন

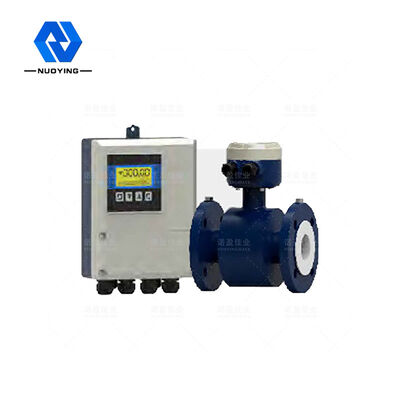

NYLD 4-20mA ইন্টেলিজেন্ট ইলেক্ট্রোম্যাগনেটিক ফ্লো মিটার 0.1 - 10m/S উচ্চ নির্ভুলতা

NYLD 4-20mA ইন্টেলিজেন্ট ইলেক্ট্রোম্যাগনেটিক ফ্লো মিটার 0.1 - 10m/S উচ্চ নির্ভুলতা
NYLD 4-20mA ইন্টেলিজেন্ট ইলেক্ট্রোম্যাগনেটিক ফ্লো মিটার 0.1 - 10m/S উচ্চ নির্ভুলতা NYLD 4-20mA ইন্টেলিজেন্ট ইলেক্ট্রোম্যাগনেটিক ফ্লো মিটার 0.1 - 10m/S উচ্চ নির্ভুলতা NYLD 4-20mA ইন্টেলিজেন্ট ইলেক্ট্রোম্যাগনেটিক ফ্লো মিটার 0.1 - 10m/S উচ্চ নির্ভুলতা

বড় ইমেজ :  NYLD 4-20mA ইন্টেলিজেন্ট ইলেক্ট্রোম্যাগনেটিক ফ্লো মিটার 0.1 - 10m/S উচ্চ নির্ভুলতা

পণ্যের বিবরণ:
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: NUOYINGJIAYE
সাক্ষ্যদান: CE,ATEX,SIL
মডেল নম্বার: এনওয়াইএলডি
প্রদান:
ন্যূনতম চাহিদার পরিমাণ: 1 পিসিএস
মূল্য: $500~$1050/pcs
প্যাকেজিং বিবরণ: রপ্তানি স্ট্যান্ডার্ড প্যাকিং
ডেলিভারি সময়: 5-7 কার্যদিবস
পরিশোধের শর্ত: টি/টি
যোগানের ক্ষমতা: প্রতি মাসে 500 পিসি

NYLD 4-20mA ইন্টেলিজেন্ট ইলেক্ট্রোম্যাগনেটিক ফ্লো মিটার 0.1 - 10m/S উচ্চ নির্ভুলতা

বিবরণ
পরিসীমা অনুপাত: 20:1 নির্ভুলতা গ্রেড: পাইপ প্রকার: 0.5 গ্রেড, 1.0 গ্রেড;
সাধারণ রাবার আস্তরণের: -20~+60°C উচ্চ তাপমাত্রা রাবার আস্তরণের: -20~+90°C
PTFE আস্তরণের: -30~+100°C উচ্চ তাপমাত্রা টেট্রাফ্লুরো আস্তরণের: -20~+180°C
প্রবাহ হার পরিসীমা: 0.1 -10 মি/সেকেন্ড পাওয়ার সাপ্লাই: 220VAC বা 24VDC
লক্ষণীয় করা:

NYLD ইলেক্ট্রোম্যাগনেটিক ফ্লো মিটার

,

ইন্টেলিজেন্ট ইলেক্ট্রোম্যাগনেটিক ফ্লো মিটার 10m/S

,

ইন্টেলিজেন্ট ইলেক্ট্রোম্যাগনেটিক ফিল্ড মিটার 20mA

NYLD 4-20mA ইন্টেলিজেন্ট ইলেক্ট্রোম্যাগনেটিক ফ্লো মিটার 0.1-10m/S উচ্চ নির্ভুলতা





NYLD ইন্টেলিজেন্ট ইলেকট্রোম্যাগনেটিক ফ্লোমিটার



NYLD ইন্টেলিজেন্ট টাইপ ইলেক্ট্রোম্যাগনেটিক ফ্লোমিটারে একটি সেন্সর এবং একটি কনভার্টার থাকে।এটি ফ্যারাডে এর ইলেক্ট্রোম্যাগনেটিক ইন্ডাকশন আইনের উপর ভিত্তি করে, যা 5μs/সেমি-এর বেশি পরিবাহিতা সহ পরিবাহী তরলের আয়তনের প্রবাহ পরিমাপ করতে ব্যবহৃত হয়।এটি পরিবাহী মাধ্যমের আয়তনের প্রবাহ পরিমাপের জন্য একটি প্রবর্তক মিটার।সাধারণ পরিবাহী তরলের ভলিউম প্রবাহ পরিমাপ করার পাশাপাশি, এটি শক্তিশালী অ্যাসিড এবং ক্ষার এবং অভিন্ন তরল-কঠিন দ্বি-ফেজ সাসপেনশন তরল যেমন স্লারি, সজ্জা এবং কাগজের সজ্জার মতো শক্তিশালী ক্ষয়কারী তরলগুলির আয়তনের প্রবাহ পরিমাপ করতেও ব্যবহার করা যেতে পারে। .এটি পেট্রোলিয়াম, রাসায়নিক, ধাতুবিদ্যা, টেক্সটাইল, কাগজ তৈরি, পরিবেশ সুরক্ষা, খাদ্য এবং অন্যান্য শিল্প খাত এবং পৌর ব্যবস্থাপনা, জল সংরক্ষণ নির্মাণ, নদী এবং অন্যান্য ক্ষেত্রগুলির প্রবাহ পরিমাপের জন্য ব্যাপকভাবে ব্যবহৃত হয়।



NYLD ইন্টেলিজেন্ট ইলেকট্রোম্যাগনেটিক ফ্লোমিটার প্রযুক্তিগত পরামিতি



স্ট্যান্ডার্ড নামমাত্র

ব্যাস (মিমি) (বিশেষ স্পেসিফিকেশন কাস্টমাইজ করা যেতে পারে)

JB/T 9248-2015

পাইপ টাইপ PTFE আস্তরণের: DN10~DN600;পাইপ টাইপ রাবার আস্তরণের কালি:

DN40~DN2200

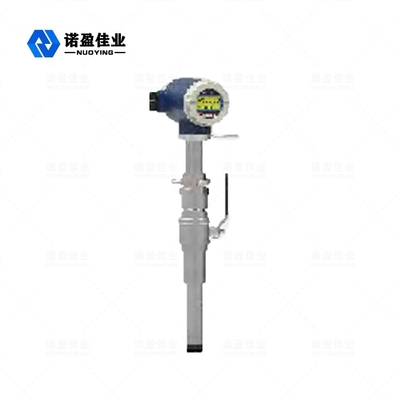

প্লাগ-ইন প্রকার: DN150~DN3000

প্রবাহ দিক ইতিবাচক এবং নেতিবাচক
পরিসীমা অনুপাত 20:1
পুনরাবৃত্তিযোগ্যতা ত্রুটি পরিমাপ করা মানের ±0.1%
নির্ভুলতা গ্রেড

পাইপ প্রকার: 0.5 গ্রেড, 1.0 গ্রেড;

প্লাগ-ইন: 1.5 গ্রেড, 2.0 গ্রেড

মাঝারি তাপমাত্রা পরিমাপ

সাধারণ রাবার আস্তরণের: -20~+60°C

উচ্চ তাপমাত্রা রাবার আস্তরণের: -20~+90°C

PTFE আস্তরণের: -30~+100°C

উচ্চ তাপমাত্রা টেট্রাফ্লুরো আস্তরণের: -20~+180°C

রেট অপারেটিং চাপ

(উচ্চ চাপ কাস্টমাইজ করা যেতে পারে)



DN10-DN150: ≤1.6MPa

DN200-DN350: ≤1.0MPa

DN400-DN1000: ≤0.6MPa

DN450-DN2200: ≤0.25MPa

প্রবাহ হার পরিসীমা 0.1 - 10 মি/সেকেন্ড
পরিবাহিতা পরিসীমা পরিমাপ করা তরলের পরিবাহিতা হল ≥5μs/সেমি
সিগন্যাল আউটপুট 4-20mA (লোড প্রতিরোধ 0~750Ώ), পালস/ফ্রিকোয়েন্সি, নিয়ন্ত্রণ স্তর
যোগাযোগ আউটপুট

Rs485 কমিউনিকেশন MODBUS প্রোটোকল, HART কমিউনিকেশন ইন্টারফেস

পাওয়ার সাপ্লাই 220VAC বা 24VDC

সোজা প্রয়োজন

পাইপ দৈর্ঘ্য

আপস্ট্রিম ≥5DN

ডাউনস্ট্রিম ≥2DN

সংযোগ মোড ফ্লোমিটার এবং পাইপ ফ্ল্যাঞ্জ সংযোগ ব্যবহার করে এবং ফ্ল্যাঞ্জ জাতীয় মান পূরণ করে: GB/T9115.1-200
বিস্ফোরণ-প্রমাণ গ্রেড ExdllST6
সুরক্ষা গ্রেড IP65, এটি IP68 পর্যন্ত কাস্টমাইজ করা যেতে পারে
পরিবেষ্টিত তাপমাত্রা -25~ 60℃
পরিবেষ্টিত আর্দ্রতা 5% - 95%
মোট শক্তি খরচ 20W এর কম



NYLD ইন্টেলিজেন্ট ইলেকট্রোম্যাগনেটিক ফ্লোমিটার অপারেটিং নীতি



ফ্যারাডেইলেক্ট্রোম্যাগনেটিক ইন্ডাকশনের নীতি অনুসারে, একজোড়া সনাক্তকারী ইলেক্ট্রোড পাইপের দেওয়ালে মাপার পাইপের অক্ষের লম্ব এবং বলয়ের চৌম্বক রেখার উপরে মাউন্ট করা হয়। পরিবাহী তরল যখন পরিমাপ পাইপের অক্ষ বরাবর চলে যায়, তখন পরিবাহী তরল কেটে যায়। একটি প্ররোচিত সম্ভাবনা তৈরি করার জন্য শক্তির চৌম্বক রেখা৷ প্ররোচিত সম্ভাবনা দুটি সনাক্তকরণ ইলেক্ট্রোড দ্বারা সনাক্ত করা হয় এবং মানটি প্রবাহ হারের সমানুপাতিক৷ মান হল:

E=KBVD কোথায়: ই- প্ররোচিত সম্ভাবনা;
চৌম্বক ক্ষেত্রের বন্টন এবং অক্ষীয় দৈর্ঘ্যের সাথে সম্পর্কিত কে-ফ্যাক্টর;
বি-চৌম্বকীয় আবেশন তীব্রতা;
ভি-পরিবাহী তরল গড় প্রবাহ হার;
ডি-ইলেকট্রোড ব্যবধান;(পাইপের ভিতরের ব্যাস পরিমাপ করুন)



সেন্সরটি কনভার্টারে প্রবর্তিত সম্ভাব্যতা সহজে প্রবাহের সংকেত প্রেরণ করে। ডিজিটাল প্রক্রিয়াকরণের একটি সিরিজ যেমন পরিবর্ধন এবং রূপান্তর ফিল্টারিংয়ের পরে, তাত্ক্ষণিক প্রবাহ হার এবং সঞ্চিত প্রবাহের হার ব্যাকলাইটের সাথে ডট ম্যাট্রিক্স লিকুইড ক্রিস্টাল দ্বারা প্রদর্শিত হয়। কনভার্টার আছে 4 -20mA আউটপুট, অ্যালার্ম আউটপুট এবং ফ্রিকোয়েন্সি আউটপুট, এবং RS-485 কমিউনিকেশন ইন্টারফেস আছে, এবং HARTand MODBUS সমর্থন করে
প্রোটোকল



NYLD ইন্টেলিজেন্ট ইলেকট্রোম্যাগনেটিক ফ্লোমিটার নকশা বৈশিষ্ট্য



■ সম্পূর্ণ ডিজিটাল প্রক্রিয়াকরণ, শক্তিশালী বিরোধী হস্তক্ষেপ ক্ষমতা, নির্ভরযোগ্য পরিমাপ, উচ্চ নির্ভুলতা, প্রবাহ পরিমাপ পরিসীমা 150:1 পৌঁছতে পারে;
■ আল্ট্রা-লো ইএমআই স্যুইচিং পাওয়ার সাপ্লাই, উপযুক্ত পাওয়ার সাপ্লাইয়ের বড় ভোল্টেজ রেঞ্জ, ভালো অ্যান্টি-ইএমআই পারফরম্যান্স;
■ দ্রুত অপারেশন গতি, উচ্চ নির্ভুলতা, এবং প্রোগ্রামেবল কম-ফ্রিকোয়েন্সি আয়তক্ষেত্রাকার তরঙ্গ উত্তেজনা সহ, প্রবাহ পরিমাপের স্থিতিশীলতা এবং কম শক্তি খরচের উন্নতি সহ 16-কাট করা মাইক্রোপ্রসেসর ব্যবহার করুন;
■ SMD অংশ এবং পৃষ্ঠ মাউন্ট (SMT) প্রযুক্তি, উচ্চ সার্কিট নির্ভরযোগ্যতা ব্যবহার করুন;
■ পাইপে কোন চলমান অংশ নেই, কোন প্রবাহ ব্লক করা অংশ নেই, এবং পরিমাপে প্রায় কোন অতিরিক্ত চাপের ক্ষতি নেই;
■ এটি ব্যবহারকারীদের প্রকৃত চাহিদা অনুযায়ী সাইটে অনলাইনে পরিসীমা পরিবর্তন করতে পারে;
■ পরিমাপের ফলাফলগুলি শারীরিক পরামিতি যেমন প্রবাহ বেগ বন্টন, তরল চাপ, তাপমাত্রা, ঘনত্ব, সান্দ্রতা থেকে স্বাধীন;
■ হাই-ডেফিনিশন ব্যাকলিট এলসিডি ডিসপ্লে, সম্পূর্ণ চাইনিজ মেনুঅপারেশন, ব্যবহার করা সহজ, পরিচালনা করা সহজ, শিখতে এবং বুঝতে সহজ;
■ ডিজিটাল কমিউনিকেশন সিগন্যাল আউটপুট যেমন RS485, RS232, Hartand Modbus (ঐচ্ছিক);
■ স্ব-পরীক্ষা এবং স্ব-নির্ণয়ের ফাংশন সহ;
■ ঘন্টায় মোট রেকর্ডিং ফাংশন সহ, ঘন্টায় প্রবাহের মোট পরিমাণ রেকর্ড করা, সময় ভাগ করে নেওয়ার পরিমাপের জন্য উপযুক্ত (ঐচ্ছিক);
■ তিনটি ইন্টিগ্রেটর আছে, যা যথাক্রমে ফরোয়ার্ড অ্যাকুইমুলেশন অ্যামাউন্ট, রিভার্স অ্যাকিউমুলেশন অ্যামাউন্ট এবং ডিফারেন্স ক্যালকুলেশন অ্যামাউন্ট প্রদর্শন করতে পারে।. একটি অভ্যন্তরীণ পাওয়ার-ডাউন ঘড়ি রয়েছে, যা 16 পাওয়ার-ডাউন বার রেকর্ড করতে পারে।(ঐচ্ছিক);

■ ইনফ্রারেড হ্যান্ডহেল্ড অপারেটর, 115KHZ কমিউনিকেশন রেট সহ, এটি যোগাযোগ ছাড়াই দূরবর্তীভাবে রূপান্তরকারীর সমস্ত ফাংশন পরিচালনা করতে পারে (ঐচ্ছিক)।
