পণ্যের বিবরণ:
|
পাওয়ার অপারেটিং পরিসীমা: | 13~35 ভিডিসি | প্রোব প্রক্রিয়া তাপমাত্রা: | -100°C~800°C |
---|---|---|---|
স্থিতিশীলতা: | কোন কার্যকলাপ নেই, কোন অংশ পরিধান করা সহজ, পরিষ্কার করার কোন প্রয়োজন নেই, রক্ষণাবেক্ষণ, ডিবাগিং | সুরক্ষা বর্গ: | IP65, IP67, IP68(ঐচ্ছিক) |
প্রক্রিয়া সংযোগ: | থ্রেড এবং ফ্ল্যাঞ্জ (ঐচ্ছিক) | বিস্ফোরণ-প্রমাণ গ্রেড: | Exia II CT6 Ga, Exd II CT6 Gb (বিশদ বিবরণের জন্য শংসাপত্র দেখুন) |
সিগন্যাল আউটপুট: | 4…20mA/HART/RS485/ মডবাস। | প্রক্রিয়া চাপ: | -0.1 ~1.6MPa, -0.1 ~4.0MPa, -0.1 ~6.3MPa |
লক্ষণীয় করা: | বুদ্ধিমান আরএফ অ্যাডমিটেন্স লেভেল ট্রান্সমিটার,35 ভিডিসি আরএফ অ্যাডমিটেন্স লেভেল ট্রান্সমিটার,গ্যাস ট্যাঙ্ক অ্যাডমিটেন্স টাইপ লেভেল সেন্সর |

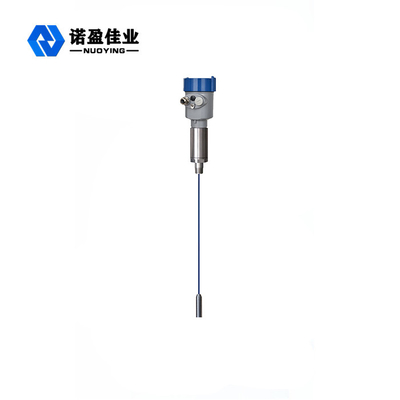

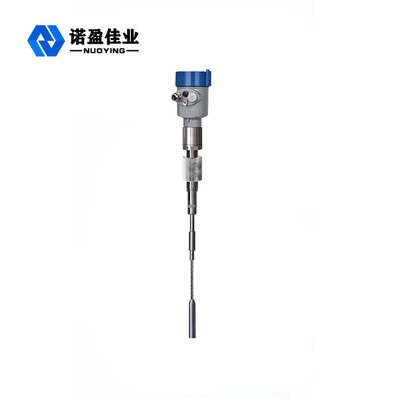

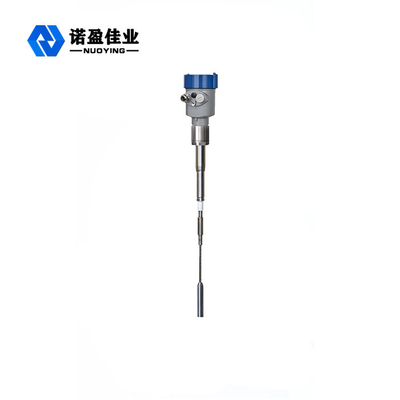

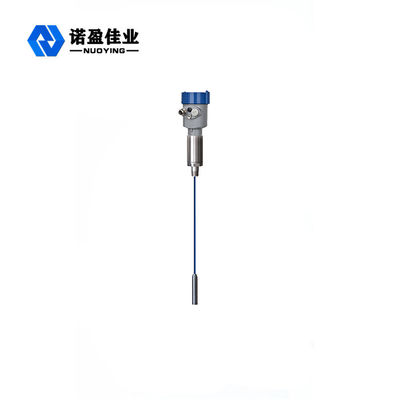

NYSP ইন্টেলিজেন্ট RF অ্যাডমিটেন্স লেভেল ট্রান্সমিটার ইউনিক ড্রাইভিং-শিল্ড সার্কিট ডিজাইন
NYSP ইন্টেলিজেন্ট আরএফ অ্যাডমিট্যান্স লেভেল ট্রান্সমিটারের কাজের নীতি
রেডিওফ্রিকোয়েন্সি অ্যাডমিটেন্স লেভেল মিটার হল রেডিওফ্রিকোয়েন্সি অ্যাডমিট্যান্সের নীতির উপর ভিত্তি করে একটি ক্রমাগত স্তরের পরিমাপ পণ্য। পণ্যটির উচ্চ স্থিতিশীলতা, উচ্চ সংবেদনশীলতা এবং ব্যাপক প্রয়োগের সুবিধা রয়েছে।প্রচলিত ক্যাপাসিটিভ লেভেল মিটারের সাথে তুলনা করে, সহজ এবং সুবিধাজনক মিটার সেটিং অর্জনের জন্য মডুলার ডিজাইন গৃহীত হয়।একবার সেটিং সম্পন্ন হলে, মিটারটি স্বাভাবিকভাবে ব্যবহার করা যাবে এবং সারাজীবনের জন্য রক্ষণাবেক্ষণ বিনামূল্যে।ব্যবহারকারীরা স্বজ্ঞাতভাবে সরঞ্জামের ক্রিয়াকলাপ বুঝতে পারে এবং সময়মত সমস্যার মোকাবেলা করতে পারে, জটিল শিল্প পরিস্থিতিতেও নিরাপদ এবং নির্ভরযোগ্য।
রেডিওফ্রিকোয়েন্সি ভর্তি পরিমাপ প্রযুক্তি অনন্য সুবিধা সহ এক ধরনের স্তর পরিমাপ প্রযুক্তি।যদিও ধারণাটি সাধারণ ক্যাপাসিটিভ পরিমাপ প্রযুক্তির মতো, তবে আরএফ অ্যাডমিটেন্স প্রযুক্তি ইলেকট্রনিক ইউনিটে ড্রাইভিংশিল্ড সার্কিট এবং হেলিকপ্টার সার্কিট যোগ করে, তাই এটি প্রতিবন্ধকতা এবং ক্যাপাসিটিভ প্রতিক্রিয়ার পৃথক পরিমাপ উপলব্ধি করতে পারে। পদার্থবিজ্ঞানের আইন অনুসারে, প্রতিবন্ধকতা এবং যে কোনো ঝুলন্ত উপাদানের বিক্রিয়া সমান, তাই ঝুলন্ত উপাদানের প্রভাবকে পরিমাপ করা যায় এবং দোদুল্যমান সার্কিটের ফেজ শিফটের মাধ্যমে মোট আউটপুট থেকে নির্মূল করা যায়।

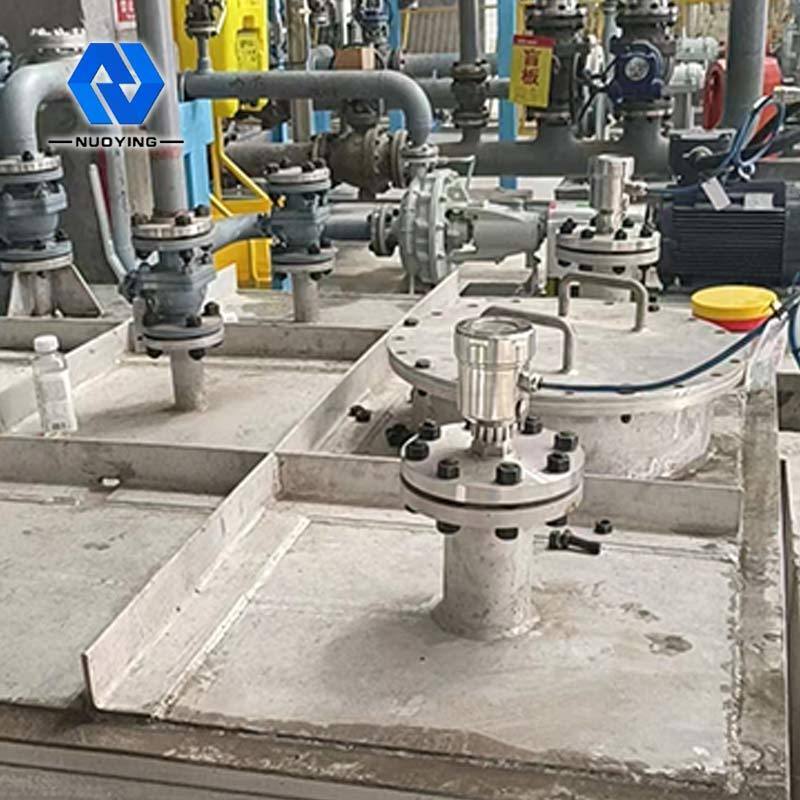

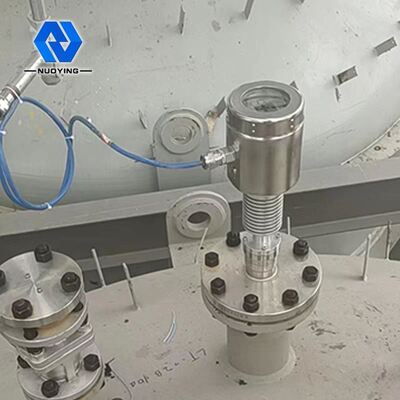

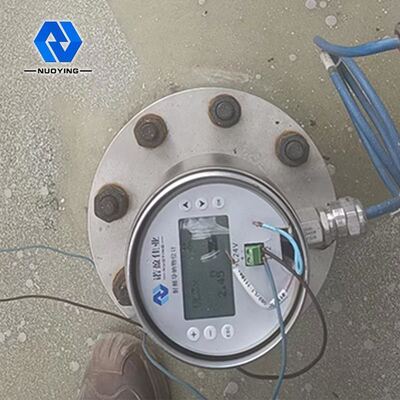

রেডিওফ্রিকোয়েন্সি অ্যাডমিটেন্স লেভেল মিটারের প্রোব স্টোরেজ ট্যাঙ্কে ইনস্টল করা হয় এবং লেভেলের পরিবর্তনের কারণে রেডিও ফ্রিকোয়েন্সি সিগন্যালের পরিবর্তন প্রোবের মাধ্যমে পাওয়া যায়।প্রোবের ড্রাইভিং-শিল্ড প্রান্তটি মিটার পরিমাপের নির্ভুলতা নিশ্চিত করে, ঝুলন্ত উপাদানের মাধ্যমে একটি লুপ তৈরি করতে RF কারেন্টকে বাধা দেয়।

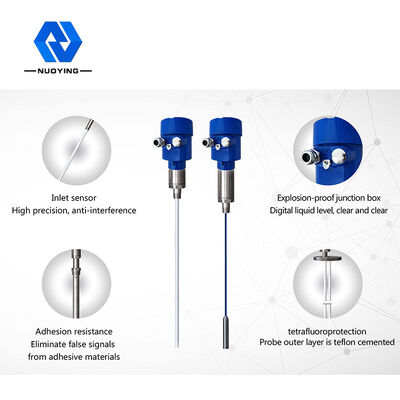

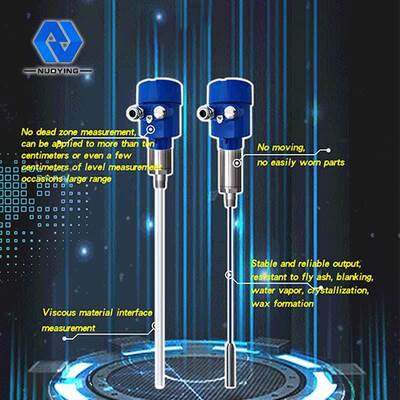

নকশা বৈশিষ্ট্যNYSP ইন্টেলিজেন্ট আরএফ অ্যাডমিটেন্স লেভেল ট্রান্সমিটার
◎ অ্যান্টি হ্যাঙ্গিং: অনন্য ড্রাইভিং শিল্ড সার্কিট ডিজাইন অ্যান্টি হ্যাঙ্গিং ক্ষমতাকে উন্নত করে
◎ পাওয়ার সাপ্লাই রেঞ্জ: পাওয়ার সাপ্লাই ওয়ার্কিং রেঞ্জ: 13 ~ 35vdc
◎ প্রোব প্রক্রিয়া তাপমাত্রা: - 100 ℃ ~ 800 ℃
◎কোন ডেড জোন পরিমাপ নেই, দশ সেন্টিমিটারের বেশি বা এমনকি কয়েক সেন্টিমিটারের উপাদান স্তর পরিমাপের একটি বড় পরিসরে প্রয়োগ করা যেতে পারে
◎সর্বোচ্চ পরিমাপ পরিসীমা শত মিটার, এমনকি শত শত মিটার পর্যন্ত পৌঁছাতে পারে
◎সান্দ্র উপাদান ইন্টারফেস পরিমাপ এই যন্ত্রের একটি মহান সুবিধা
◎ স্থিতিশীল এবং নির্ভরযোগ্য আউটপুট, ফ্লাই অ্যাশ, পতনের উপাদান, জলীয় বাষ্প, স্ফটিককরণ এবং মোম প্রতিরোধী
◎কোন নড়াচড়া নেই, পরিধান করা সহজ কোন অংশ নেই, নিয়মিত পরিষ্কার, রক্ষণাবেক্ষণ এবং ডিবাগিং নেই
প্রযুক্তিগত পরামিতি

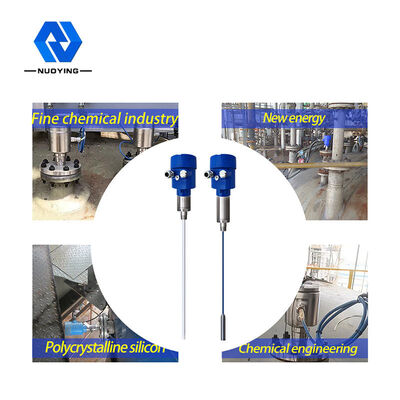

সাধারণ দরখাস্ত | তরল (জারা, পরিবাহিতা, নিম্ন অস্তরক ধ্রুবক, আলোড়ন, ইন্টারফেস, বৈদ্যুতিক ডিহাইড্রেশন, সান্দ্রতা, গভীর কূপ, অতি বড় পরিসর এবং অন্যান্য অনুষ্ঠান) |
ধুলো (পরিবাহিতা, নিরোধক পাউডার, ইত্যাদি) | |
কঠিন (পরিবাহিতা, অন্তরক, অতি-উচ্চ তাপমাত্রা নিরোধক কঠিন, ইত্যাদি) | |
পণ্যের ধরণ
|
NYSP-M16 NYSP-M17 NYSP-M18 NYSP-M19 NYSP-M20 NYSP-M21 NYSP-M22 NYSP-M23 NYSP-M24 |
অ্যান্টেনা ফর্ম
|
সফ্ট ক্যাবল, ইনসুলেটেড নরম কেবল, অ-ইনসুলেটেড নরম কেবল, হার্ড রড, ইনসুলেটেড হার্ড রড, উভয় প্রান্তে ইনসুলেটেড হার্ড রড, নলাকার শক্ত রড |
অ্যান্টেনা উপাদান | PTFE,304,316 |
দুরত্ব পরিমাপ করা | 3 মি, 20 মি (গভীর কূপ শত শত মিটার পরিমাপ করতে পারে এবং কাস্টমাইজ করা যেতে পারে) |
তরঙ্গদৈর্ঘ্য | 635-650 মিমি |
পরিমাপের নির্ভুলতা | 0.05%~0.1%FS |
পাওয়ার সাপ্লাই | 24ভিডিসি |
সংকেত আউটপুট |
4...20mA/HART/ RS485/Modbus... |
প্রক্রিয়া তাপমাত্রা | -40~+130℃, -100~+200℃, -40~+260℃, -50~+500℃ |
প্রক্রিয়া চাপ |
-0.1~1.6MPa, -0.1~4.0MPa, -0.1~6.3MPa |
প্রক্রিয়া সংযোগ | স্ক্রু থ্রেড, ফ্ল্যাঞ্জ (নির্বাচনযোগ্য) |
বৈদ্যুতিক ইন্টারফেস | M20*1.5,½″NPT |
সুরক্ষার মাত্রা | IP65, IP67, IP68 (নির্বাচনযোগ্য) |
বিস্ফোরণ-প্রমাণ গ্রেড | Exia II CT6 Ga, Exd II CT6 Gb (বিশদ বিবরণের জন্য শংসাপত্র দেখুন) |
※দ্রষ্টব্য: পণ্যটি ব্যবহারকারীদের নির্দিষ্ট প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজ করা যেতে পারে।
