পণ্যের বিবরণ:
|
| সাধারণ দরখাস্ত: | তরল | তরল ভর্তি: | সিলিকন তেল |
|---|---|---|---|
| স্থির চাপ: | 2.5 এমপিএ | পরিসীমা অনুপাত: | 100:1 |
| পাওয়ার সাপ্লাই: | 24ভিডিসি | নির্ভুলতা গ্রেড: | 0.5 গ্রেড, 0.2 গ্রেড |
| সিগন্যাল আউটপুট: | রৈখিক/বর্গমূল আউটপুট 4-20mA dc + HART সংকেত | ডায়াফ্রাম উপাদান: | 316 স্টেইনলেস স্টীল, Hastelloy C, Monel alloy এবং tantalum |
| লক্ষণীয় করা: | স্মার্ট ফ্ল্যাঞ্জ টাইপ লিকুইড লেভেল ট্রান্সমিটার,24ভিডিসি লিকুইড লেভেল ট্রান্সমিটার,লিকুইড ক্যাপাসিট্যান্স লেভেল ট্রান্সমিটার |
||

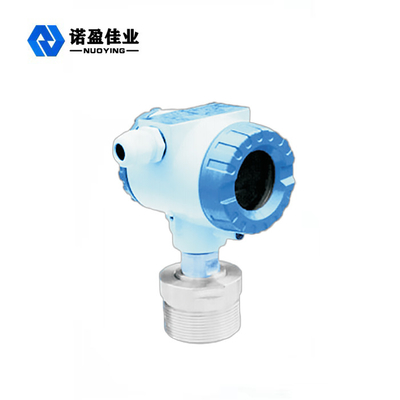

সহজ ইনস্টলেশন 24VDC NY-LT ফ্ল্যাঞ্জ টাইপ লিকুইড লেভেল ট্রান্সমিটার
NY-LT ফ্ল্যাঞ্জ টাইপ লিকুইড লেভেল ট্রান্সমিটার কাজের নীতি
পরিমাপ করা মাধ্যমের চাপ 8 টি চেম্বারের বিচ্ছিন্ন মধ্যচ্ছদা (LT এবং DP/GP রিমোট ট্রান্সমিটারের জন্য 1199 এর জন্য, পরিমাপ করা চাপ প্রথমে প্রাথমিক বিচ্ছিন্ন ডায়াফ্রামের মধ্য দিয়ে যায় এবং একটি সম্পূর্ণ সিল করা কৈশিক সিস্টেমের মাধ্যমে 8 টি চেম্বারের বিচ্ছিন্নতা ডায়াফ্রামের মাধ্যমে কেন্দ্রীয় পরিমাপক ডায়াফ্রামে প্রেরণ করা হয়। সিলিকন বা ফ্লোরিন তেল δ চেম্বারের আইসোলেশন ডায়াফ্রামে স্থানান্তরিত হওয়ার আগে) এবং সেখানে ফিলিং তেল।AP টাইপ প্রেসার ট্রান্সমিটার ব্যতীত, যার মাপার ডায়াফ্রামের অন্য দিকটি ভ্যাকুয়াম রেফারেন্স পয়েন্ট, অন্যান্য জাতের মাপার ডায়াফ্রামের অন্য দিকটি হয় বায়ুমণ্ডলীয় চাপ বা ডিফারেনশিয়াল চাপের নিম্ন চাপের দিক।মেজারিং ডায়াফ্রাম হল একটি প্রাক-টেনশনযুক্ত ইলাস্টিক উপাদান যার স্থানচ্যুতি পরিমাপ করা মাধ্যমের চাপের সমানুপাতিক, এবং স্থানচ্যুতি মাত্র 0.10 মিমি, এবং এর উভয় পাশে ক্যাপাসিটর ফিক্সড পোল প্লেট দ্বারা পরিমাপক ডায়াফ্রামের অবস্থান সনাক্ত করা হয়। .মাপার ডায়াফ্রামের অবস্থান ক্যাপাসিটরের উভয় পাশের স্থির মেরু প্লেট দ্বারা সনাক্ত করা হয়।পরিমাপকারী ডায়াফ্রামের ডিফারেনশিয়াল ক্যাপ্যাসিট্যান্স এবং দুটি ক্যাপাসিটর ফিক্সড পোল প্লেট রৈখিকভাবে একটি পরিবর্ধক সার্কিট দ্বারা 4-20mADC 2-তারের বর্তমান সংকেতে রূপান্তরিত হয়।
NY-LT ফ্ল্যাঞ্জ টাইপ লিকুইড লেভেল ট্রান্সমিটার ডিজাইন ফিচার
1. চাপ, ডিফারেনশিয়াল চাপ, তরল স্তর, এবং প্রবাহ পরিমাপের জন্য দুর্দান্ত পরিমাপ কর্মক্ষমতা।
2. সহজ ইনস্টলেশনের জন্য ক্ষুদ্রাকৃতির (2.4kg) সমস্ত স্টেইনলেস স্টিলের ফ্ল্যাঞ্জ
3. সর্বোত্তম পরিমাপের জন্য অন্যান্য পণ্যের সাথে সামঞ্জস্যপূর্ণ প্রক্রিয়া সংযোগ।
4. এইচ-অ্যালয় শিথ (পেটেন্ট প্রযুক্তি) সহ বিশ্বের একমাত্র সেন্সর, চমৎকার ঠান্ডা এবং তাপীয় স্থিতিশীলতা অর্জন করে।
5. 16-বিট কম্পিউটার সহ স্মার্ট ট্রান্সমিটার।
6. ফিল্ডবাস এবং ফিল্ড কন্ট্রোল ভিত্তিক প্রযুক্তিতে আপগ্রেড সমর্থন করে।
NY-LT ফ্ল্যাঞ্জ টাইপ লিকুইড লেভেল ট্রান্সমিটার টেকনিক্যাল প্যারামিটার
| সাধারণ দরখাস্ত | তরল |
| সিগন্যাল আউটপুট | রৈখিক/বর্গমূল আউটপুট 4-20mA dc + HART সংকেত |
| ডায়াফ্রাম উপাদান | 316 স্টেইনলেস স্টীল, Hastelloy C, Monel alloy এবং tantalum |
| নির্ভুলতা গ্রেড | 0.5 গ্রেড, 0.2 গ্রেড |
| পাওয়ার সাপ্লাই | 24ভিডিসি |
| তরল ভর্তি | সিলিকন তেল |
| ফ্ল্যাঞ্জ জয়েন্ট | 316 স্টেইনলেস স্টীল, Hastelloy C, Monel খাদ |
| এয়ার/ড্রেন ভালভ | 316 স্টেইনলেস স্টীল, Hastelloy C, Monel খাদ |
| পরিসীমা অনুপাত | 100:1 |
| স্থির চাপ | 2.5 এমপিএ |
| সুরক্ষা স্তর | IP65 |
| বিস্ফোরণ-প্রমাণ গ্রেড | Exd ll BT5;Exia ll CT5 (ঐচ্ছিক) |
