পণ্যের বিবরণ:
|
| সাধারণ দরখাস্ত: | ইন-পাইপ তরল প্রবাহ পরিমাপ | অ্যান্টেনা উপাদান: | PFA(ঐচ্ছিক) |
|---|---|---|---|
| পাওয়ার সাপ্লাই: | AC220V 50Hz /DC24V/3.6V | পরিবেশের তাপমাত্রা: | -25~+60℃ |
| প্রক্রিয়া সংযোগ: | ফ্ল্যাঞ্জ (ঐচ্ছিক) | স্যাঁতসেঁতে সময় ধ্রুবক: | ক্রমাগত পরিবর্তনশীল 0 থেকে 100s (90%) সময় স্টেজিং নির্বাচনযোগ্য |
| সিগন্যাল আউটপুট: | অ্যানালগ আউটপুট, ফ্রিকোয়েন্সি আউটপুট, অ্যালার্ম আউটপুট, পালস আউটপুট | ||
| লক্ষণীয় করা: | পাইপলাইন ইলেক্ট্রোম্যাগনেটিক ফ্লো মিটার,তরল ইলেক্ট্রোম্যাগনেটিক ওয়াটার মিটার,ইলেক্ট্রোম্যাগনেটিক লিকুইড লেভেল ট্রান্সমিটার |
||

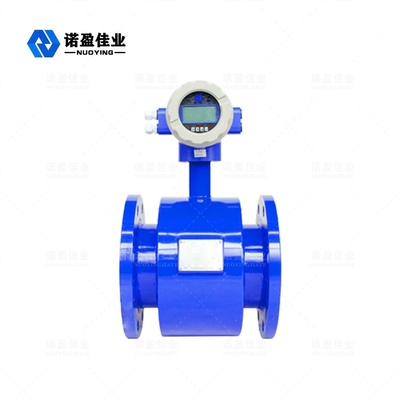

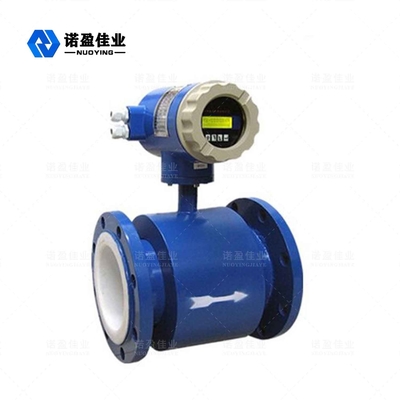

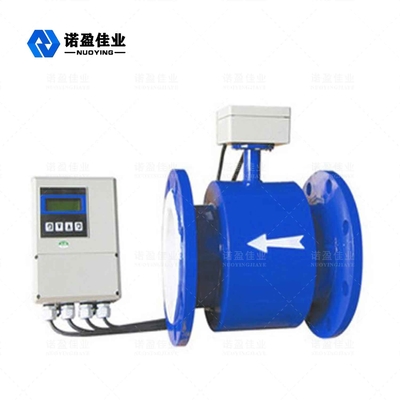

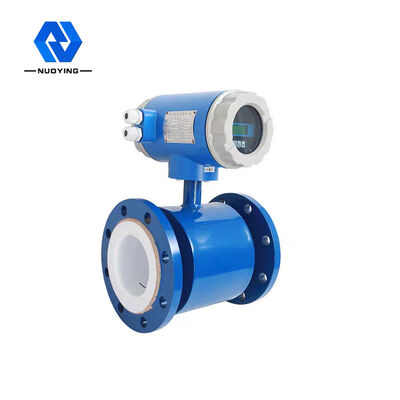

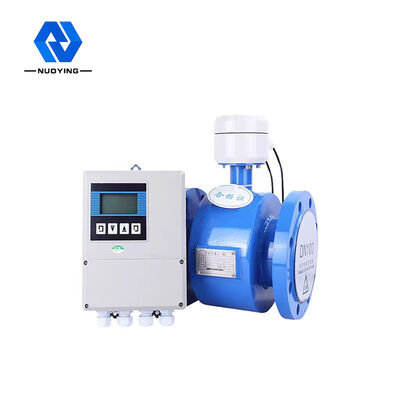

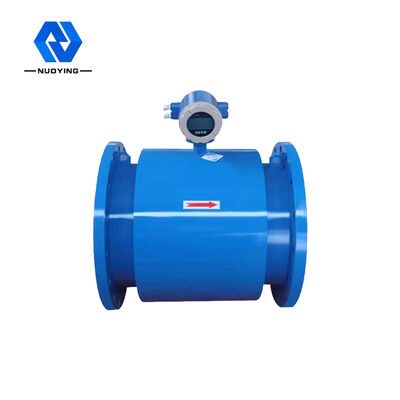

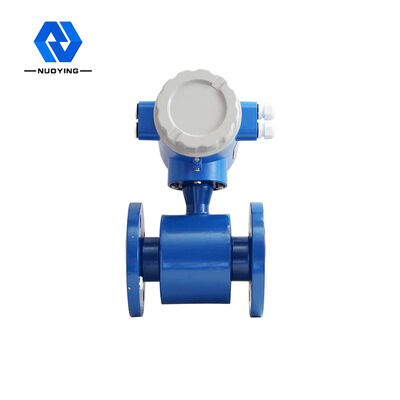

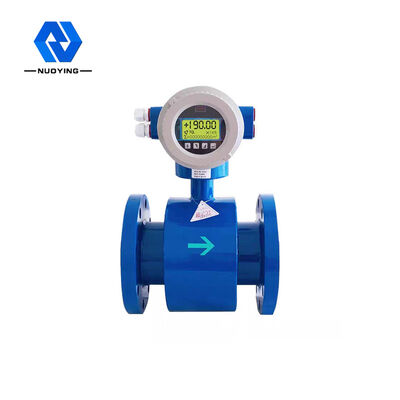

বিভিন্ন ধরনের আউটপুট ইন-পাইপ লিকুইড ফ্লো মেজারমেন্ট NYLD পাইপলাইন টাইপ ইলেক্ট্রোম্যাগনেটিক ফ্লো মিটার
NYLL টাইপ ইলেক্ট্রোম্যাগনেটিক ফ্লো মিটার উচ্চ নির্ভুলতা এবং উচ্চ নির্ভরযোগ্যতা সহ এক ধরণের ফ্লো মিটার।এটি বন্ধ পাইপগুলিতে পরিবাহী তরল এবং স্লারির আয়তনের প্রবাহ পরিমাপ করতে ব্যবহৃত হয় এবং ইস্পাত, বৈদ্যুতিক শক্তি, পেট্রোলিয়াম, রাসায়নিক, কয়লা, ধাতুবিদ্যা, খনিজ, কাগজ তৈরি, জল সরবরাহ এবং নিষ্কাশন, খাদ্য, ওষুধ এবং অন্যান্য ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়। শিল্প
NYLD ইলেক্ট্রোম্যাগনেটিক ফ্লো মিটার কাজের নীতি
পরিমাপ নীতি ফ্যারাডে ইলেক্ট্রোম্যাগনেটিক আবেশ আইনের উপর ভিত্তি করে।এটি হল: বল চলাচলের চৌম্বকীয় লাইন কাটার জন্য চৌম্বক ক্ষেত্রে পরিবাহী তরল, পরিবাহী আবেশ ইলেক্ট্রোমোটিভ বল, ই এর জন্য: E = KBVD
D: পরিমাপের নলের ভেতরের ব্যাস
K: উপকরণ ধ্রুবক
V: গড় প্রবাহ হারের টিউব বিভাগ পরিমাপ
বি: চৌম্বকীয় আনয়ন শক্তি
প্রবাহ পরিমাপ করার সময়, তরল প্রবাহের দিকে লম্বভাবে একটি চৌম্বক ক্ষেত্রের মধ্য দিয়ে প্রবাহিত হয়।একটি পরিবাহী তরলের প্রবাহ গড় প্রবাহ হারের (অর্থাৎ, আয়তনের প্রবাহ) সমানুপাতিক একটি ভোল্টেজ সংকেত প্ররোচিত করে।প্ররোচিত ভোল্টেজ সংকেত দুটি ইলেক্ট্রোড দ্বারা তরলের সাথে সরাসরি যোগাযোগের মাধ্যমে সনাক্ত করা হয় এবং একটি তারের মাধ্যমে একটি পরিবর্ধককে প্রেরণ করা হয়, যা তারপর একটি অভিন্ন বর্তমান আউটপুট সংকেতে রূপান্তরিত হয়।
NYLD ইলেক্ট্রোম্যাগনেটিক ফ্লো মিটার প্রযুক্তিগত পরামিতি
| সাধারণ দরখাস্ত | ইন-পাইপ তরল প্রবাহ পরিমাপ |
| অ্যান্টেনা উপাদান | PFA(ঐচ্ছিক) |
| শক্তি খরচ | <15W (এবং সেন্সর মেলে পাওয়ার খরচ) |
| কাউন্টার | ধনাত্মক মোট, নেতিবাচক মোট |
| পাওয়ার সাপ্লাই | AC220V 50Hz /DC24V/3.6V |
| পরিবেশের তাপমাত্রা | -25~+60℃ |
| প্রক্রিয়া সংযোগ | ফ্ল্যাঞ্জ (ঐচ্ছিক) |
| স্যাঁতসেঁতে সময় ধ্রুবক | ক্রমাগত পরিবর্তনশীল 0 থেকে 100s (90%) সময় স্টেজিং নির্বাচনযোগ্য |
| সুরক্ষা স্তর | IP67, IP68, IP65 (ঐচ্ছিক) |
| বিস্ফোরণ-প্রমাণ গ্রেড | Exia II CT5 Ga, Exd II CT5 Gb(ঐচ্ছিক) |
| সিগন্যাল আউটপুট | এনালগ আউটপুট, ফ্রিকোয়েন্সি আউটপুট, অ্যালার্ম আউটপুট, পালস আউটপুট |
NYLD ইলেক্ট্রোম্যাগনেটিক ফ্লো মিটার ডিজাইন বৈশিষ্ট্য
1. পরিমাপের নির্ভুলতা তরল ঘনত্ব, সান্দ্রতা, তাপমাত্রা, চাপ এবং পরিবাহিতা পরিবর্তন দ্বারা প্রভাবিত হয় না।পরিমাপের নলটিতে কোনও বাধামূলক প্রবাহের অংশ নেই, চাপের ক্ষতি নেই এবং সোজা পাইপ বিভাগের জন্য কম প্রয়োজন।
2. কনভার্টারটি লিকুইড ক্রিস্টাল ব্যাকলাইট ডিসপ্লে গ্রহণ করে, যা সরাসরি সূর্যের আলোতে বা অন্ধকার ঘরে পড়া সহজ করে তোলে।
3. ইনফ্রারেড টাচ বোতাম প্যারামিটার সেট করতে, কঠোর পরিবেশে কনভার্টারের কভার না খুলে নিরাপদে সেট করা যেতে পারে।
4. ফ্লো মিটার হল একটি দ্বি-মুখী পরিমাপ ব্যবস্থা, যার ভিতরে তিনটি সঞ্চয়কারী রয়েছে: এগিয়ে, বিপরীত এবং মোট পার্থক্য;সামনে এবং বিপরীত প্রবাহ প্রদর্শন করতে পারেন.
5. এবং বিভিন্ন আউটপুট আছে: বর্তমান, পালস, ডিজিটাল যোগাযোগ, HART।
6. কনভার্টারটির স্ব-ডায়াগনস্টিক অ্যালার্ম আউটপুট, খালি লোড সনাক্তকরণ অ্যালার্ম আউটপুট, প্রবাহ হার উপরের এবং নিম্ন সীমা অ্যালার্ম আউটপুট, ব্যাচ নিয়ন্ত্রণ এবং অন্যান্য ফাংশন রয়েছে।
7. সাধারণ প্রক্রিয়া সনাক্তকরণের জন্যই নয়, খনিজ সজ্জা, সজ্জা এবং পেস্ট তরল পরিমাপের জন্যও ব্যবহার করা যেতে পারে।
8. PFA প্লাস নেটওয়ার্ক আস্তরণের প্রযুক্তি ব্যবহার করে উচ্চ চাপ ইলেক্ট্রোম্যাগনেটিক ফ্লো মিটার, উচ্চ চাপ প্রতিরোধের, নেতিবাচক চাপ প্রতিরোধের, বিশেষভাবে পেট্রোকেমিক্যাল, খনিজ এবং অন্যান্য শিল্পে প্রয়োগ করা হয়।
9. বিস্ফোরণ-প্রমাণ টাইপ মিটার সংশ্লিষ্ট বিস্ফোরণ-প্রমাণ জায়গায় ব্যবহার করা যেতে পারে।
