পণ্যের বিবরণ:
|
| সোজা নল: | সামনে 5DN, পিছনে 3DN | সাধারণ দরখাস্ত: | তরল প্রবাহ পরিমাপ |
|---|---|---|---|
| বেগ পরিসীমা: | 0.1~10m/s | পাইপ ব্যাস: | 300-3000 মিমি |
| পাওয়ার সাপ্লাই: | AC220V 50Hz /DC24V/3.6V | পরিবেশের আর্দ্রতা: | 5~100% RH (আপেক্ষিক আর্দ্রতা) |
| বিস্ফোরণ-প্রমাণ গ্রেড: | ExiaIICT6Ga, ExdIICT6Gb (বিশদ বিবরণের জন্য শংসাপত্র দেখুন) | কাজ নীতি: | 220VAC, 15% সহনশীলতা বা 24VDC, রিপল ≤5% |
| লক্ষণীয় করা: | জল অ্যাসিড ক্ষার ইলেক্ট্রোম্যাগনেটিক ফ্লো মিটার,সন্নিবেশ ইলেক্ট্রোম্যাগনেটিক ফ্লো মিটার,অ্যালার্ম ইলেক্ট্রোম্যাগনেটিক ওয়াটার মিটার |
||

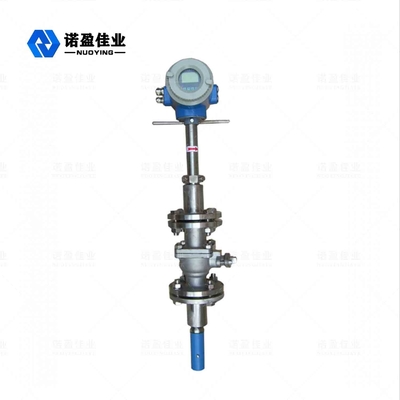

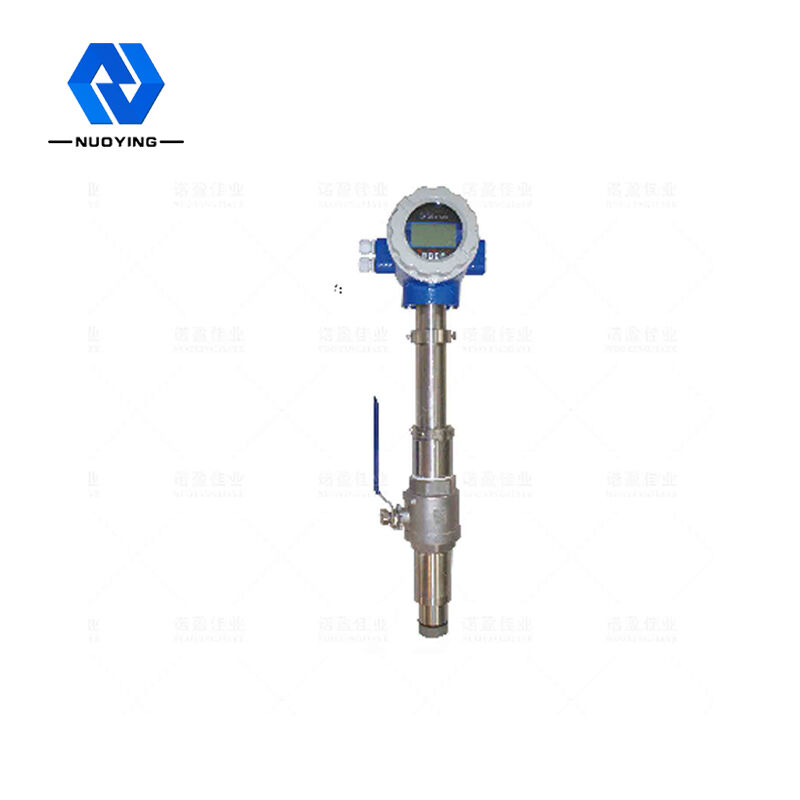

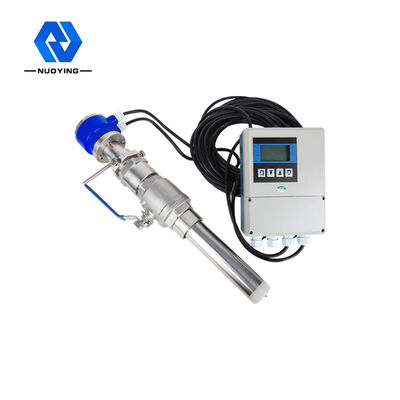

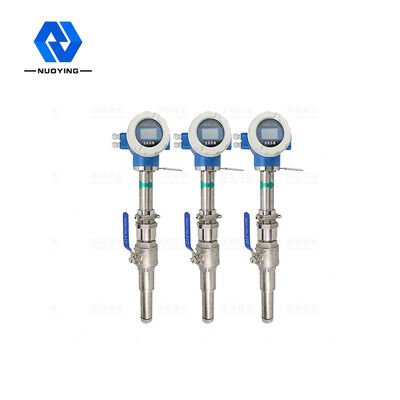

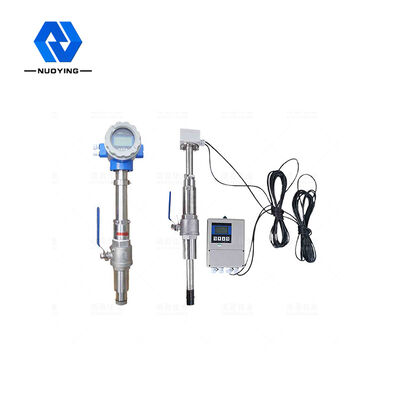

অ্যালার্ম জল অ্যাসিড ক্ষার সন্নিবেশ ইলেক্ট্রোম্যাগনেটিক ফ্লো মিটার
সন্নিবেশ ইলেক্ট্রোম্যাগনেটিক ফ্লো মিটার বর্ণনা
NYLD-CR সন্নিবেশ ইলেক্ট্রোম্যাগনেটিক ফ্লো মিটার হল একটি নতুন ধরনের ফ্লো মিটার যা পাইপলাইন ইলেক্ট্রোম্যাগনেটিক ফ্লো মিটারের ভিত্তিতে তৈরি করা হয়েছে।পাইপলাইন ইলেক্ট্রোম্যাগনেটিক ফ্লো মিটারের সুবিধাগুলি ধরে রাখার ভিত্তিতে, এটি পাইপলাইনে ইলেক্ট্রোম্যাগনেটিক ফ্লো মিটারের জন্য পাইপলাইনে ইনস্টল করা হয়।অসুবিধা, উচ্চ খরচ এবং অন্যান্য ত্রুটি, NIKURADS এর নীতি অনুসারে, ইলেক্ট্রোম্যাগনেটিক পদ্ধতিতে তরলের গড় প্রবাহ হার পরিমাপ করে তরলের আয়তনের প্রবাহ পাওয়া যায়।বিশেষ করে প্রেস-ওপেনিং এবং প্রেস-ইনস্টলেশনের প্রযুক্তি গ্রহণ করার পরে, প্লাগ-ইন ইলেক্ট্রোম্যাগনেটিক ফ্লো মিটার জল না থামিয়ে ইনস্টল করা যেতে পারে এবং এটি ঢালাই লোহার পাইপ এবং সিমেন্ট পাইপেও ইনস্টল করা যেতে পারে।প্লাগ-ইন ইলেক্ট্রোম্যাগনেটিক ফ্লো মিটারের সফল বিকাশ তরল প্রবাহ সনাক্তকরণের জন্য একটি নতুন পদ্ধতি প্রদান করে।
সন্নিবেশ ইলেক্ট্রোম্যাগনেটিক ফ্লো মিটার ডিজাইন বৈশিষ্ট্য
◎এটি শুধুমাত্র সন্নিবেশ গভীরতার সাথে সম্পর্কিত, তাই এর ব্যাপক বহুমুখিতা এবং শক্তিশালী বিনিময়যোগ্যতা রয়েছে।একটি মডেল বিভিন্ন আকারের পাইপলাইনের তরল পরিমাপের প্রয়োজনীয়তার জন্য প্রয়োগ করা যেতে পারে।স্বয়ংক্রিয় সুইচিং ফাংশন পরিসীমা.যখন ফ্লো মিটার প্রবাহ পরিসরে পরিবর্তিত হয়, তখন পরিসরটি সম্পূর্ণ পরিসরের মধ্যে সঠিক পরিমাপ নিশ্চিত করতে স্বয়ংক্রিয়ভাবে স্যুইচ করা যেতে পারে।
◎ ফরোয়ার্ড এবং বিপরীত প্রবাহ গণনা ফাংশন.ব্যবহারকারীরা ফরোয়ার্ড মিটারিং বা রিভার্স মিটারিং বেছে নিতে পারেন (ফ্যাক্টরিটি ফরওয়ার্ড মিটারিং)।
◎উর্ধ্ব এবং নিম্ন সীমা অ্যালার্ম, খালি পাইপ অ্যালার্ম
◎ পাওয়ার-অফ সুরক্ষা, পাওয়ার-অফের পরে পরামিতিগুলি হারিয়ে যাবে না, EEPROM সেট পরামিতি এবং সঞ্চিত মানগুলি সংরক্ষণ করতে পারে।
◎ ছোট সংকেত কাটা ফাংশন.ব্যবহারকারী ডিসপ্লে প্যানেলের মাধ্যমে নিম্ন সীমা ভোল্টেজ বা নিম্ন সীমা প্রবাহ সেট করতে পারেন, যাতে ছোট হস্তক্ষেপ সংকেতটি কেটে যায়।
◎ ইলেক্ট্রোকেমিক্যাল হস্তক্ষেপ সংকেত দূর করতে যন্ত্রটি "স্বয়ংক্রিয়-শূন্য" নীতি ব্যবহার করে, এবং শূন্য বিন্দু স্ব-স্থিতিশীল।
◎ কনভার্টার এবং সেন্সরগুলিতে বিভিন্ন ধরনের সুরক্ষা স্তর এবং ইনস্টলেশন পদ্ধতি রয়েছে, যেখানে আইপি68 সাবমার্সিবল ইনস্টলেশনের জন্য উপযুক্ত।
সন্নিবেশ ইলেক্ট্রোম্যাগনেটিক ফ্লো মিটার প্রযুক্তিগত পরামিতি
| পাওয়ার সাপ্লাই | AC220V 50Hz /DC24V/3.6V |
| শক্তি খরচ | 6.5W |
| সিগন্যাল আউটপুট | 4…20 m A;RS485;HART协议；MODBUS协议 |
| সংযোগ পদ্ধতি | থ্রেড, ফ্ল্যাঞ্জ (ঐচ্ছিক) |
| চাপ রেটিং | ≤1.6MPa |
| শক্তি ক্ষতি সুরক্ষা | যন্ত্রটি ভিতরে একটি নন-পাওয়ার-অফ ঘড়ি দিয়ে ডিজাইন করা হয়েছে, যা 16 পাওয়ার-অফ সময় সঞ্চয় করতে পারে |
| স্যাঁতসেঁতে সময় ধ্রুবক | ক্রমাগত পরিবর্তনশীল 0~100s (90%) সময় বিনিং থেকে নির্বাচন করা যেতে পারে |
| ইলেক্ট্রোড উপাদান | 316L স্টেইনলেস স্টীল |
| সেন্সর উপাদান | মরিচা রোধক স্পাত |
| কাজ নীতি | 220VAC, 15% সহনশীলতা বা 24VDC, রিপল ≤5% |
| সুরক্ষা গ্রেড | IP65, IP67, IP68 (ঐচ্ছিক) |
| বিস্ফোরণ-প্রমাণ গ্রেড | ExiaIICT5Ga, ExdIICT5Gb (বিশদ বিবরণের জন্য শংসাপত্র দেখুন) |
