পণ্যের বিবরণ:
|
| ইনস্টলেশন মোড: | DN40-DN300 (পাইপ ফ্ল্যাঞ্জ টাইপ) | পরিবেষ্টিত তাপমাত্রা: | -25~55℃ |
|---|---|---|---|
| সংগ্রহস্থল তাপমাত্রা: | -40~60℃ | প্রবাহ দিক: | ফরোয়ার্ড এবং রিভার্স |
| রেট চাপ: | 1.0M Pa (বিশেষ চাপ কাস্টমাইজ করা যেতে পারে) | সুরক্ষা গ্রেড: | IP68 |
| লক্ষণীয় করা: | IP68 ইলেক্ট্রোম্যাগনেটিক ওয়াটার মিটার,ইলেক্ট্রোম্যাগনেটিক ওয়াটার মিটার DN300,DN40 ইলেক্ট্রোম্যাগনেটিক ফ্লো ট্রান্সডুসার |
||

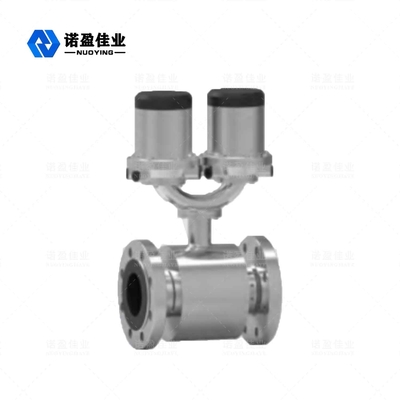

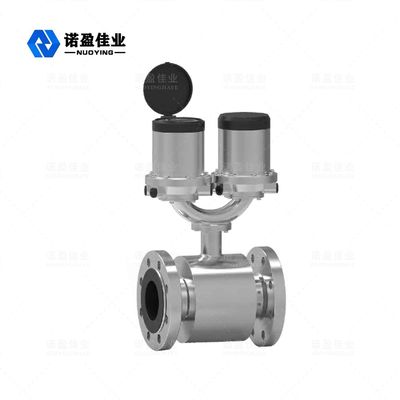

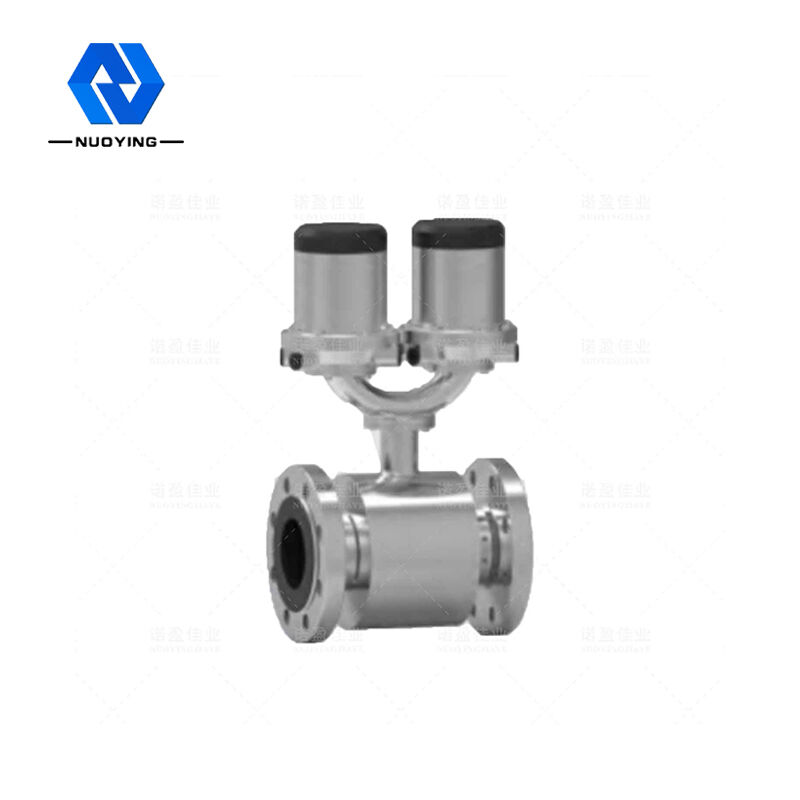

NYLD-S ইলেক্ট্রোম্যাগনেটিক ওয়াটার মিটার
এনওয়াইLD-S ইলেক্ট্রোম্যাগনেটিক ওয়াটার মিটার হল একটি ব্যাটারি চালিত ইলেক্ট্রোম্যাগনেটিক ইন্ডাকশন ওয়াটার মিটার যা নির্ভুলতা এবং কার্যকারিতা ছাড়াই যে কোনও জায়গায় ইনস্টল করা যেতে পারে।এটির প্রধান পাওয়ার সাপ্লাইয়ের প্রয়োজন হয় না। এটি বিশেষভাবে পৃথক জল অ্যাপ্লিকেশন যেমন জল তোলা, পাইপ নেটওয়ার্ক বিতরণ, মিটারিং চার্জ এবং সেচের জন্য ডিজাইন করা হয়েছে।এটিতে বুদ্ধিমান তথ্য এবং উচ্চ পরিমাপ কর্মক্ষমতা রয়েছে, যা ইনস্টল করা সহজ এবং ব্যবহারকারীর বিনিয়োগ সংরক্ষণ করে।
NYLD-S ইলেক্ট্রোম্যাগনেটিক ওয়াটার মিটার প্রযুক্তিগত পরামিতি
| প্রযোজ্য মান |
OIML R49 GB/T778 I50 40644 JJG162 জিবি 4208 (হাউজিংল প্রোটেকশন গ্রেড) (আইপি) (কোড) |
|
রেট চাপ তাপমাত্রা গ্রেড ইনস্টলেশন মোড ইলেকট্রোড ফর্ম |
1.0M Pa (বিশেষ চাপ কাস্টমাইজ করা যেতে পারে) -20-80℃ DN40-DN300 (পাইপ ফ্ল্যাঞ্জ টাইপ) স্ট্যান্ডার্ড স্থির |
| গঠন উপাদান |
ইলেকট্রোড: 316L আস্তরণের: প্রাকৃতিক রাবার NR ফ্ল্যাঞ্জ: কার্বন ইস্পাত, স্টেইনলেস স্টীল শরীর: কার্বন ইস্পাত, স্টেইনলেস স্টীল |
|
পাওয়ার সাপ্লাই |
3.6V 3.6V+24V ডুয়াল পাওয়ার সাপ্লাই (9VDC-32VDC) 3.6V+220V ডুয়াল পাওয়ার সাপ্লাই 85VAC- 265VAC) (শুধু আলাদা টাইপ) 3.6V + সৌর শক্তি (শুধুমাত্র পৃথক প্রকার) |
|
পরিবেষ্টিত তাপমাত্রা সংগ্রহস্থল তাপমাত্রা আউটপুট সংকেত |
(-25~55)℃ (-40~60)℃ পালস (ক্রমাঙ্কনের জন্য) |
| এলার্ম | বিপরীত প্রবাহ, লিথিয়াম ব্যাটারির কম ব্যাটারি, তাত্ক্ষণিক প্রবাহ, চাপ, উপরের এবং নিম্ন সীমা, খালি পাইপ, উত্তেজনা অ্যালার্ম |
|
সুরক্ষা গ্রেড প্রবাহ দিক |
IP68 ফরোয়ার্ড এবং রিভার্স |
| যোগাযোগ | RS-485 (ModBus প্রোটোকল) |
NYLD-S ইলেক্ট্রোম্যাগনেটিক ওয়াটার মিটার নকশা বৈশিষ্ট্য
◎ মিটারটি ইনস্টল করা সহজ: মিটারটি মাটির নিচে চাপা বা কূপে ইনস্টল করা যেতে পারে।IP68 (NEMA6P) নকশা পাইপে মিটারের ইনস্টলেশন অবস্থান দ্বারা প্রভাবিত হয় না, এবং কোন ফিল্টার প্রয়োজন হয় না।
◎ নিম্ন চাপের ক্ষতি: সরাসরি-মাপক পাইপ সর্বনিম্ন চাপের ক্ষতি নিশ্চিত করে, এমনকি সর্বোচ্চ প্রবাহ হারেও, যা পুরো নেটওয়ার্ক সিস্টেমের চাপকে হ্রাস করে এবং এটি পাম্পকে অতিরিক্ত চাপ হতে বাধা দেয়, যার ফলে পাইপ ফেটে যায়। এবং ফুটো
◎ শূন্য রক্ষণাবেক্ষণ: কোন চলন্ত অংশের নকশা ব্যবহার করুন, এবং ব্যাটারির আয়ু পাঁচ বছরে পৌঁছাতে পারে।
◎ দ্বিমুখী পরিমাপ: দ্বি-মুখী প্রবাহ পরিমাপের জন্য শুধুমাত্র এক মিটার ব্যবহার করুন।
◎ ইন্টেলিজেন্ট টাইপ মিটার: লিক পরিমাপ, ডেটা রেকর্ড ফাংশন এবং ত্রুটি স্ব-পরীক্ষার জন্য শুধুমাত্র একটি মিটার ব্যবহার করুন।

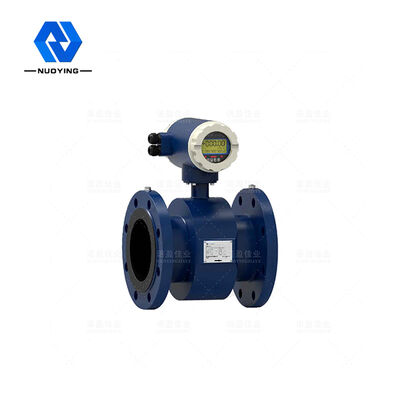

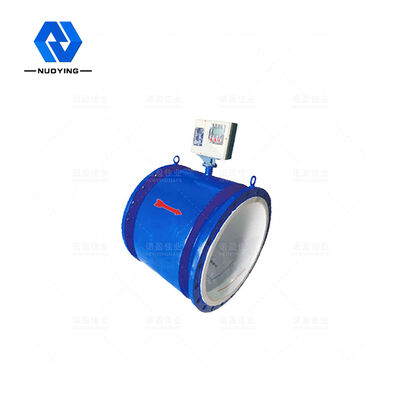

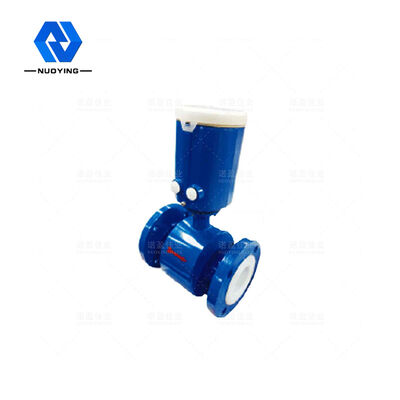

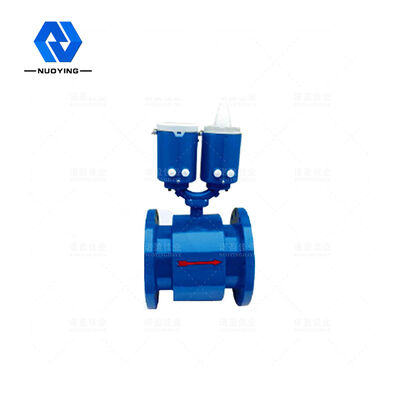

NYLD-S ইলেক্ট্রোম্যাগনেটিক ওয়াটার মিটার শ্রেণীবিভাগ
NYLD-S ইলেক্ট্রোম্যাগনেটিক ওয়াটার মিটার ডাইমেনশনাল অঙ্কন
| DN(মিমি) | H(মিমি) | এল(মিমি) | D(মিমি) | K(মিমি) | n–d(মিমি) |
| 40 | 417 | 200 | 150 | 110 | 4-Ф18 |
| 50 | 432 | 200 | 165 | 125 | 4-Ф18 |
| 65 | 452 | 200 | 185 | 145 | 4-Ф18 |
| 80 | 462 | 250 | 200 | 160 | 8-Ф18 |
| 100 | 492 | 250 | 220 | 180 | 8-Ф18 |
|
125 150 200 250 300 |
522 552 582 667 722 |
250 300 350 450 500 |
250 285 340 395 445 |
210 240 295 350 400 |
8-Ф18 8-Ф22 12-Ф22 12-Ф22 12-Ф22 |
