পণ্যের বিবরণ:
|
| নামমাত্র ব্যাস: | 15 ~ 800 মিমি | প্রবাহ হার পরিসীমা: | 0.5-10মি/সেকেন্ড |
|---|---|---|---|
| সঠিকতা: | ±0.5%R, ±1%R (DN200 এর নিচে) | সিগন্যাল আউটপুট: | 4-20mA |
| পরিবেষ্টিত আর্দ্রতা: | 5% - 95% | সুরক্ষা গ্রেড: | IP65, এটি IP68 পর্যন্ত কাস্টমাইজ করা যেতে পারে |
| লক্ষণীয় করা: | 2.5Mpa ম্যাগ ওয়াটার ফ্লো মিটার,ম্যাগ ওয়াটার ফ্লো মিটার নামমাত্র ব্যাস,1.6MPa ইলেক্ট্রোমেকানিক্যাল ফ্লো মিটার |
||

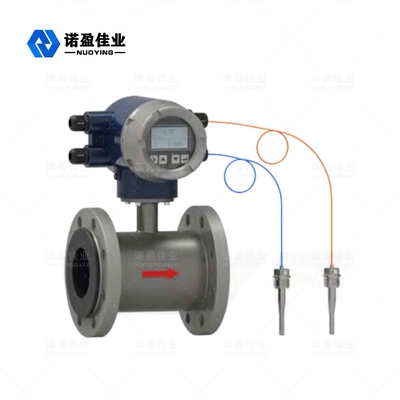

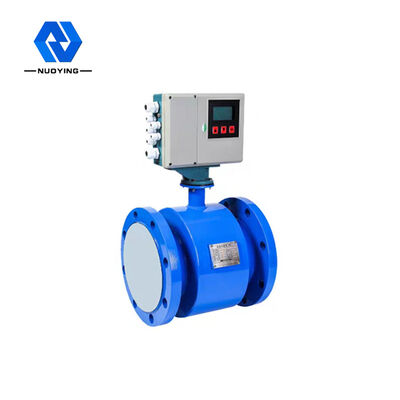

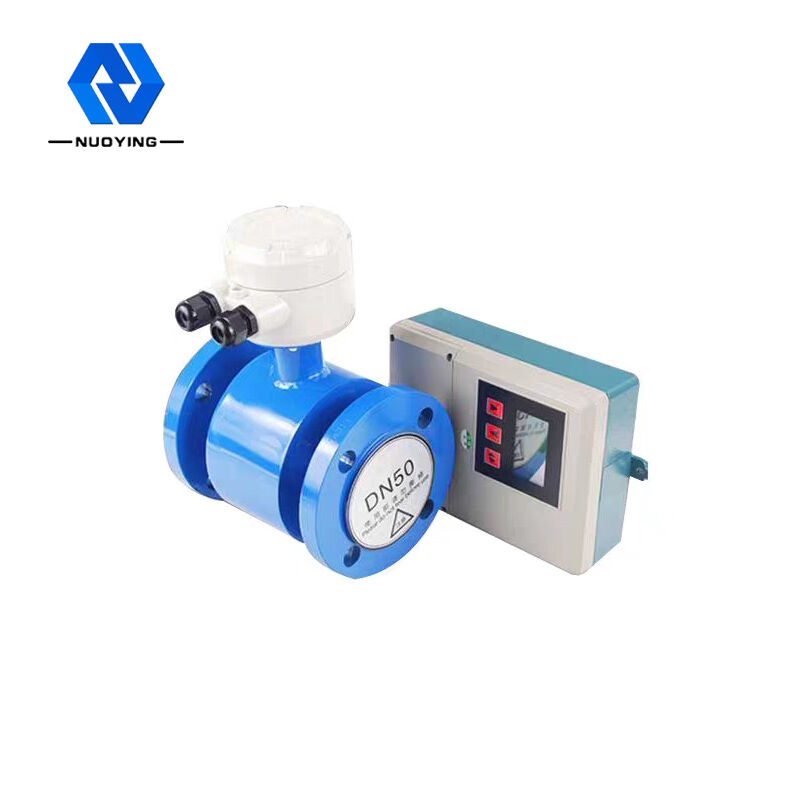

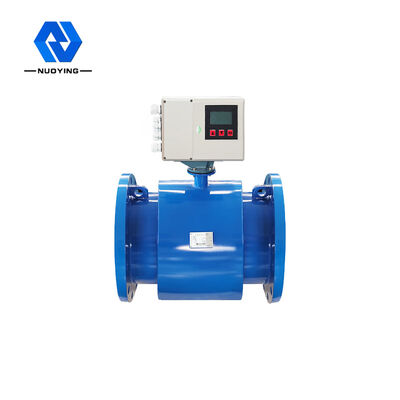

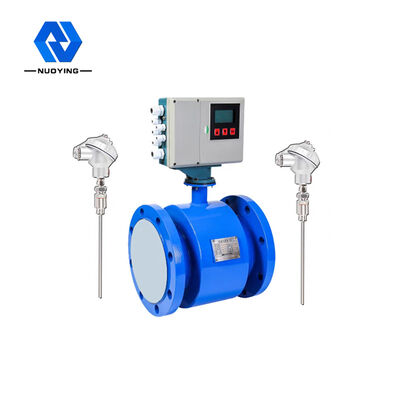

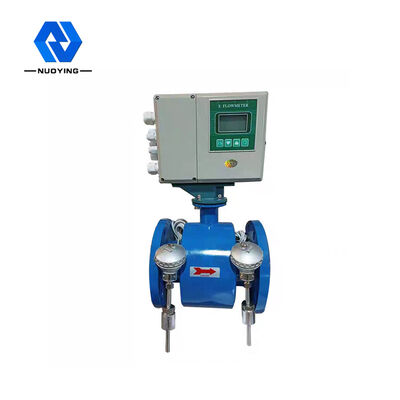

NYLL-CH ইলেক্ট্রোম্যাগনেটিক হিট মেটr
এনওয়াইLL-CH ইলেক্ট্রোম্যাগনেটিক হিট মিটার বুদ্ধিমান বিল্ডিং বিতরণ করা শক্তি এবং তাপ বিনিময় স্টেশনের বিশেষ প্রয়োগের জন্য ডিজাইন করা হয়েছে, যা সরাসরি প্রবাহ এবং ঠান্ডা এবং তাপ পরিমাপ করতে পারে।এটির অতিরিক্ত ফ্লো টোটালাইজার এবং Pt1000 এর প্রয়োজন নেই।এটি কম খরচে ইনস্টল করা সহজ।ইলেক্ট্রোম্যাগনেটিক ফ্লো সেন্সরটি তাপ স্থানান্তর তরলের প্রবাহের হার সনাক্ত করার জন্য একটি ইলেক্ট্রোম্যাগনেটিক হিট মিটার হিসাবে ব্যবহৃত হয় এবং এতে উচ্চ নির্ভুলতা, বিস্তৃত অ্যাপ্লিকেশন পরিসীমা এবং সুবিধাজনক এবং সহজ অনলাইন ক্রমাঙ্কনের বৈশিষ্ট্য রয়েছে।
NYLL-CH ইলেক্ট্রোম্যাগনেটিক হিট মেটrপ্রযুক্তিগত পরামিতি
|
স্ট্যান্ডার্ড নামমাত্র ব্যাস প্রবাহ হার পরিসীমা সঠিকতা মাঝারি পরিবাহিতা |
JB/T 9248-2015/GB/T32224 -2015/CJ128 -2007 15 ~ 800 মিমি 0.5-10মি/সেকেন্ড ±0.5%R, ±1%R (DN200 এর নিচে) তাত্ত্বিক মান ≥5uS/সেমি, প্রকৃত ব্যবহারের মান ≥30uS/সেমি। |
|||
| নামমাত্র চাপ | স্ট্যান্ডার্ড 1.0MPa | ঐচ্ছিক 1.6MPa | ঐচ্ছিক 2.5MPa | ঐচ্ছিক 4.0MPa |
| DN15-DN800 | DN15-DN800 | DN15-DN600 | DN15-DN50 | |
| পরিবেষ্টিত তাপমাত্রা |
সেন্সর ইন্টিগ্রেটেড টাইপ |
0℃ - +80℃或-25℃ - +120℃或 +70-+250℃ -10℃ - +55℃ |
||
|
সর্বোচ্চ মাধ্যম তাপমাত্রা |
ইন্টিগ্রেটেড টাইপ | +80℃ | ||
|
আলাদা টাইপ |
নিওপ্রিন আস্তরণ (CR) | +80℃ | ||
| সিলিকন রাবার (FVMQ) | -20-+250℃ | |||
|
PTFE (PFA) PTFE আস্তরণ (F4) পলিফ্লুরোইথিলিন প্রোপিলিন আস্তরণ (F46) |
+80℃或+120℃ | |||
|
আউটপুট সংকেত কেবল পোর্ট সাইজ পাওয়ার ভোল্টেজ পাওয়ার খরচ যোগাযোগ মোড সংকেত ইলেক্ট্রোড এবং গ্রাউন্ড ইলেক্ট্রোডেম্যাটেরিয়াল ইলেকট্রোড ফর্ম ইলেক্ট্রোড নম্বর সংযোগ ফ্ল্যাঞ্জ সংযোগ ফ্ল্যাঞ্জ |
4 -20mA;পালস / ফ্রিকোয়েন্সি 2kHz (ডিফল্ট), SKHz (সর্বোচ্চ): M20*1।5 (স্ট্যান্ডার্ড নাইলন ওয়াটার - প্রুফ জয়েন্ট, ঐচ্ছিক বিস্ফোরণ - প্রুফ মেটাল জয়েন্ট) 110/220VAC(100-240VAC), 50Hz/60Hz； 24VDC ±10% ≤20W RS-485, সমর্থন স্ট্যান্ডার্ড MODBUS - RTU প্রোটোকল, HART প্রোটোকল, GPRS স্টেইনলেস স্টিল 316L, Hastelloy C, Hastelloy B, টাইটানিয়াম, tantalum, প্ল্যাটিনাম ইন্টার সন্নিবেশিত প্রকার, বাইরের সন্নিবেশিত টাইপ ইলেক্ট্রোডগুলি কাস্টমাইজ করা দরকার স্ট্যান্ডার্ড 3-4 ইলেক্ট্রোড (2 পরিমাপ ইলেক্ট্রোড, 十a গ্রাউন্ডিং ইলেক্ট্রোড), ক্যালিবার দ্বারা কনফিগার করা জাতীয় মান GB9119 (ব্যবহারকারীর প্রয়োজনীয়তা অনুসারে কাস্টমাইজ করা যেতে পারে) জাতীয় মান GB9119 এর সাথে সামঞ্জস্য রেখে (ব্যবহারকারীর প্রয়োজনীয়তা অনুসারে কাস্টমাইজ করা যেতে পারে) |
|||
| গ্রাউন্ডিং রিং উপাদান | স্টেইনলেস স্টীল, মলিবডেনামযুক্ত স্টেইনলেস স্টীল | |||
| DN15-DN450 | স্টেইনলেস স্টীল lCr18Ni9Ti (সাধারণ অস্টেনিটিক স্টেইনলেস স্টীল SUS321) | |||
| হাউজিং উপাদান | স্ট্যান্ডার্ড কার্বন ইস্পাত, স্টেইনলেস স্টীল কাস্টমাইজ করা প্রয়োজন | |||
| সুরক্ষা গ্রেড | পৃথক প্রকার IP68, IP65 | |||
| ইন্টিগ্রেটেড টাইপ IP65 | ||||
NYLL-CH ইলেক্ট্রোম্যাগনেটিক হিট মেটrকর্মক্ষমতা পরামিতি
| পাওয়ার সাপ্লাই | 220VAC/24VDC তাপমাত্রা সেন্সর Pt1000 |
| যোগাযোগ মোড | RS-485 তাপমাত্রা পরিমাপের নির্ভুলতা ±Q1°C |
| কমিউনিকেশন প্রোটোকল | মডবাস- RTUBACnet মাঝারি তাপমাত্রা 2-180°C |
| যোগাযোগের সর্বোচ্চ দূরত্ব | 400 মি তাপমাত্রার পার্থক্য পরিসীমা 2K-80K |
| নির্ভুলতা গ্রেড | 2 গ্রেড স্টোরিং ডেটা 18 মাসের জন্য ঐতিহাসিক ডেটা |
| ইনস্টলেশন অবস্থান | ইনলেট পাইপ, রিটার্ন পাইপ হল ঐচ্ছিক পরিবেষ্টিত তাপমাত্রা -10°C-60°C |
NYLL-CH ইলেক্ট্রোম্যাগনেটিক হিট মেটr কাজ নীতি
একটি তাপ উৎস দ্বারা সরবরাহ করা গরম জল (ঠান্ডা জল) একটি উচ্চ (নিম্ন) তাপমাত্রায় একটি তাপ বিনিময় ব্যবস্থায় (রেডিয়েটর, হিট এক্সচেঞ্জেররা কমপ্লেক্স সিস্টেম) প্রবাহিত হয় এবং এটি নিম্ন (উচ্চ) তাপমাত্রায় প্রবাহিত হয়৷ এই প্রক্রিয়া চলাকালীন, তাপ হিট এক্সচেঞ্জের মাধ্যমে ব্যবহারকারীর কাছে মুক্তি বা শোষিত হয় (দ্রষ্টব্য: এই প্রক্রিয়াটি হিটিং সিস্টেম এবং কুলিং সিস্টেমের শক্তি বিনিময় প্রক্রিয়া অন্তর্ভুক্ত)।
যখন পানি তাপ বিনিময় ব্যবস্থার মধ্য দিয়ে প্রবাহিত হয়, তখন সিস্টেমের দ্বারা নির্গত বা শোষিত তাপের পরিমাণ গণনা করা হয় এবং ক্যালকুলেটর দ্বারা প্রদর্শিত হয়, প্রবাহ সেন্সর দ্বারা প্রবাহের হার gτi1ven এবং pτ0এয়ারযুক্ত তাপমাত্রা সেন্সর দ্বারা প্রদত্ত ব্যাকডব্লিউটিটার তাপমাত্রা অনুযায়ী, এবং জল প্রবাহ পাস করার সময়.
Q = ∫ q ×∆h × dτ = ∫ ρ ×qv ×∆h ×dτ
প্রশ্ন: সিস্টেম দ্বারা নির্গত বা শোষিত তাপের পরিমাণ,জোর kWh;Qm: তাপ মিটারের মধ্য দিয়ে প্রবাহিত জলের ভর, kg/h;
Qv;তাপ মিটারের মধ্য দিয়ে প্রবাহিত জলের আয়তনের প্রবাহ, m3/h;P: তাপ মিটারের মধ্য দিয়ে প্রবাহিত জলের ঘনত্ব, kg/ms;
△h: হিট এক্সচেঞ্জ সিস্টেমের ইনলেট এবং আউটলেট তাপমাত্রায় পানির এনথালপি পার্থক্য, জে/কেজি;
টি: সময়, জ;
NYLL-CH ইলেক্ট্রোম্যাগনেটিক হিট মেটr নকশা বৈশিষ্ট্য
◎ঠান্ডা এবং তাপ পরিমাপ: কনভার্টারটি সরাসরি ঠান্ডা এবং তাপ পরিমাপ করার কাজ করে এবং 2 স্ট্যান্ডার্ড Pt1000 দিয়ে সজ্জিত।ইনস্টলেশনের সুবিধার্থে এবং ক্রয় এবং ইনস্টলেশনের খরচ কমাতে এটি একটি ঠান্ডা এবং তাপ প্রবাহ টোটালাইজার দিয়ে সজ্জিত করার প্রয়োজন নেই।
উচ্চ নির্ভরযোগ্যতা: কঠোর পরীক্ষার পরে যেমন EMC, নিরাপত্তা, উচ্চ এবং নিম্ন তাপমাত্রা, যা জাতীয় মান GB/T17616, GB/2423, GB/T16499 থেকে বেশি।
◎দ্রুত প্রতিক্রিয়া: 32BitMCU, 24BitADC এবং অপ্টিমাইজ করা ফিল্টারিং অ্যালগরিদম ব্যবহার করুন, দ্রুত প্রতিক্রিয়া, সঠিক এবং স্থিতিশীল পরিমাপ ডেটা, পরিমাপ এবং নিয়ন্ত্রণের জন্য উপযুক্ত যখন সরঞ্জাম মেলে।
◎গ্রাউন্ডিং ইলেক্ট্রোড: ননকন পেটেন্ট প্রযুক্তি, যা পরিমাপ বিভাগে পরিমাপের ভারসাম্য তৈরি করে এবং দীর্ঘমেয়াদী পরিমাপের নির্ভুলতা নিশ্চিত করতে দুর্বল গ্রাউন্ডিংয়ের কারণে পরিমাপের ত্রুটি দূর করে।উপাদান এবং ইনস্টলেশন খরচ কমাতে এটি একটি গ্রাউন্ডিং রিং দিয়ে সজ্জিত করার প্রয়োজন নেই।
◎পৃথক IP68 প্রযুক্তি: বিশেষভাবে বিস্তারিত IP68 ডিজাইন প্রযুক্তি ব্যবহার করুন, পৃথক IP68 সেন্সরের ঘনীভবন রোধ করতে বিশেষ আমদানি করা IP68 সিল্যান্ট, বিশেষ IP68 কেবল এবং একাধিক IP68 সিল নকশা ব্যবহার করুন।
◎উচ্চ সংকেত থেকে শব্দ অনুপাত: সেন্সর উচ্চ সংকেত থেকে শব্দ অনুপাত প্রযুক্তি ব্যবহার করে।কনভার্টারটি ন্যূনতম প্রবাহ পরিমাপের সুবিধার্থে কম-আওয়াজ এবং উচ্চ-নির্ভুল অংশ এবং ডিজাইন প্রযুক্তি ব্যবহার করে।
◎কম শক্তি নকশা;অপ্টিমাইজ করা উত্তেজনা সার্কিট ডিজাইন, প্রচলিত ইলেক্ট্রোম্যাগনেটিক ফ্লোমিটারের তুলনায় বিদ্যুতের খরচ 3 গুণেরও বেশি কমে যায় এবং এটি প্রচুর পরিমাণে অ্যাপ্লিকেশনে শক্তি সঞ্চয় করতে পারে।
◎চাইনিজ ডিসপ্লে: সহজে বোঝা এবং অপারেশনের জন্য চাইনিজ ডিসপ্লে এলসিডি স্ক্রিন ব্যবহার করুন
◎অপ্টিমাইজড পাওয়ার সাপ্লাই প্রযুক্তি: অপ্টিমাইজড পাওয়ার সাপ্লাই ডিজাইন, পরিপক্ক এবং নির্ভরযোগ্য প্রযুক্তি, উচ্চ রূপান্তর দক্ষতা এবং নির্ভরযোগ্য দীর্ঘমেয়াদী ব্যবহার ব্যবহার করুন।
◎দ্রুত ওয়্যারিং: স্থিতিশীল এবং নির্ভরযোগ্য দীর্ঘমেয়াদী পরিমাপ নিশ্চিত করতে আন্তর্জাতিক সেরা ব্র্যান্ড টার্মিনাল ব্লক ব্যবহার করুন, যা দ্রুত, সুবিধাজনক এবং নির্ভরযোগ্য।
◎আউটপুট সিগন্যাল: স্ট্যান্ডার্ড RS-485, (4-20) mA, ফ্রিকোয়েন্সি/পালস, দ্রুত আউটপুট রেসপন্স সহ epuiped এবং বন্দরটি বাজ সুরক্ষার মতো সুরক্ষা ব্যবস্থার সাথে সরবরাহ করা হয়।
