পণ্যের বিবরণ:
|
নামমাত্র ব্যাস: | DN6mm〜DN3000mm | প্রবাহ দিক: | ইতিবাচক এবং নেতিবাচক |
---|---|---|---|
নির্ভুলতা গ্রেড: | পাইপের ধরন: 0.5 গ্রেড 1.0 গ্রেড; প্লাগ-ইন: 1.5 গ্রেড, 2.0 গ্রেড | যোগাযোগ আউটপুট: | Rs485 কমিউনিকেশন MODBUS প্রোটোকল, HART কমিউনিকেশন ইন্টারফেস |
সিগন্যাল আউটপুট: | 4-20mA, | অপারেটিং তাপমাত্রা: | -20~90℃ -30~180℃ |
পরিবেষ্টিত আর্দ্রতা: | 5% - 95% | সুরক্ষা গ্রেড: | IP65, এটি IP67 পর্যন্ত কাস্টমাইজ করা যেতে পারে |
লক্ষণীয় করা: | নলাকার ইলেক্ট্রোম্যাগনেটিক ফ্লো মিটার,ইলেক্ট্রোম্যাগনেটিক ফ্লো মিটার উচ্চ নির্ভরযোগ্যতা,RS485 চৌম্বকীয় প্রবাহ মিটার বর্জ্য জল |

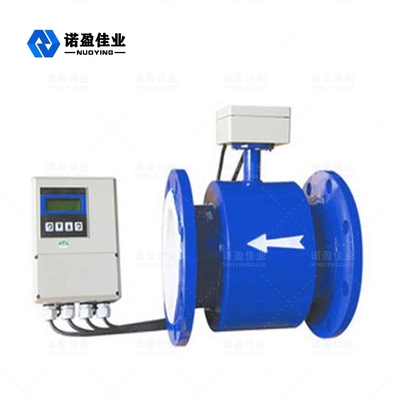

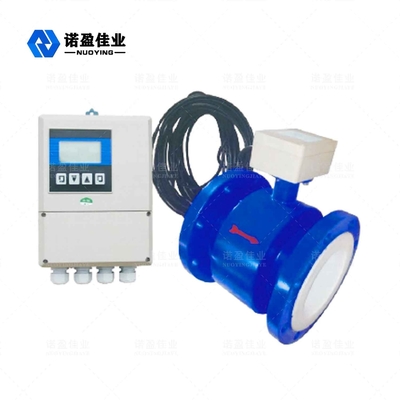

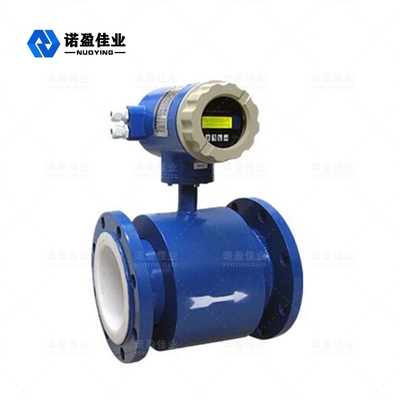

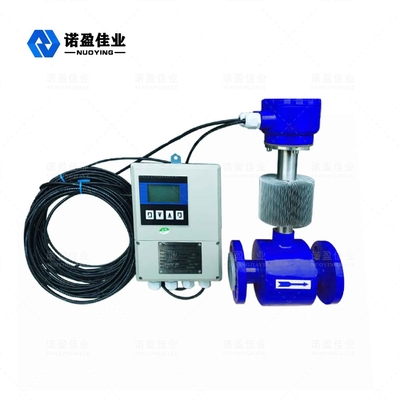

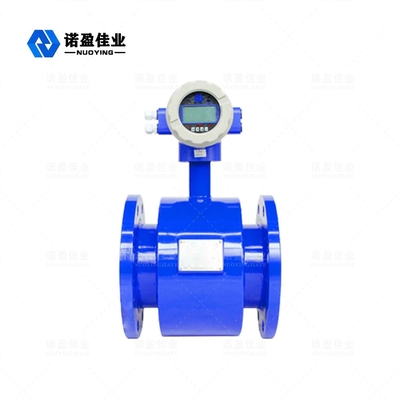

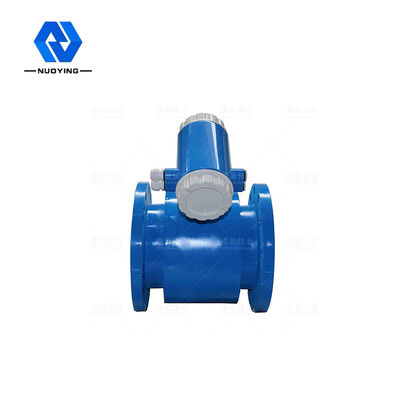

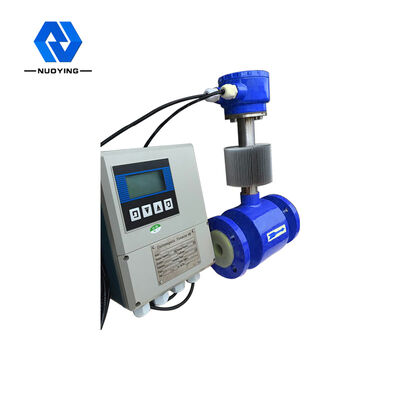

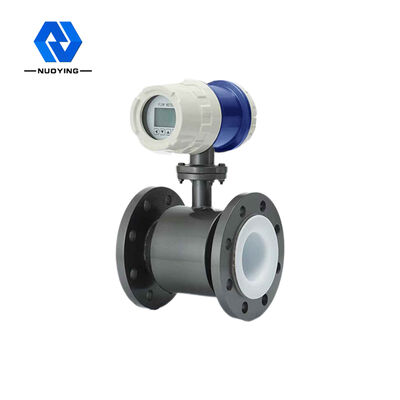

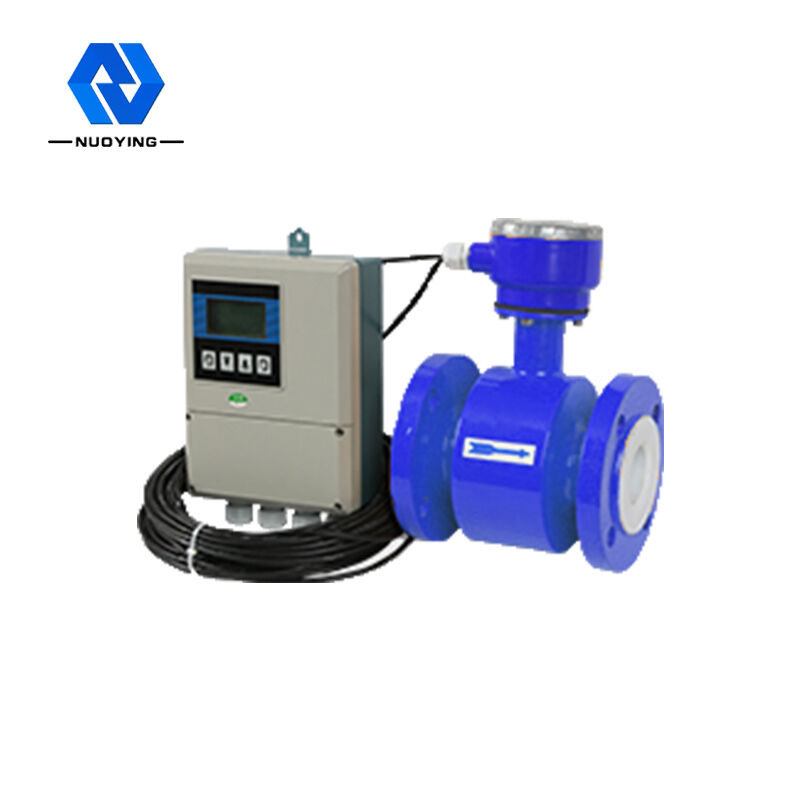

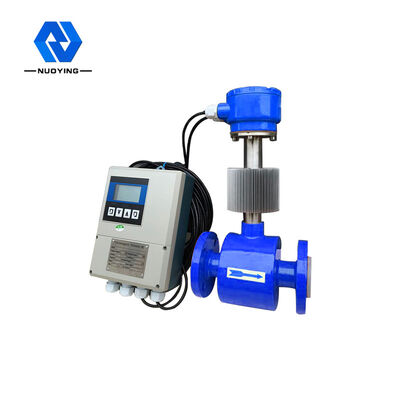

NYLD টিউবুলার ইলেট্রোম্যাগনেটিক ফ্লোমিটার
এনওয়াইএলডিটিউবুলার ইলেক্ট্রোম্যাগনেটিক ফ্লোমিটার উচ্চ নির্ভুলতা এবং উচ্চ নির্ভরযোগ্যতা সহ একটি ফ্লোমিটার। এটি বন্ধ পাইপলাইনে পরিবাহী তরল এবং স্লারির ভলিউম্যাট্রিক প্রবাহ পরিমাপ করতে ব্যবহৃত হয় এবং এটি ইস্পাত, বিদ্যুৎ, পেট্রোলিয়াম, রাসায়নিক শিল্প, কয়লা, ধাতুবিদ্যা, খনিজ শিল্পে ব্যাপকভাবে ব্যবহৃত হয়। সম্পদ, কাগজ তৈরি, জল সরবরাহ এবং নিষ্কাশন, খাদ্য, ওষুধ এবং অন্যান্য শিল্প।
NYLD টিউবুলার ইলেট্রোম্যাগনেটিক ফ্লোমিটার প্রযুক্তিগত পরামিতি
পাওয়ার সাপ্লাই | AC220V 50Hz /DC24V/3.6V |
বিদ্যুৎ অপচয় | <15W (সেন্সর দিয়ে বিদ্যুৎ খরচ সমর্থন করে) |
বোতামটি দেখান | চাইনিজ এবং ইংরেজি ডিসপ্লেতে, তাত্ক্ষণিক প্রবাহ হার, ক্রমবর্ধমান প্রবাহ হার এবং অ্যালার্ম প্রদর্শন (উত্তেজনা ওপেন-সার্কিট অ্যালার্ম, এয়ার ট্রাফিক কন্ট্রোল অ্যালার্ম এবং প্রবাহ ওভার-লিমিট অ্যালার্ম) প্রদর্শিত হতে পারে। চারটি ফিল্ম লাইট টাচ তথ্য সেটিং জন্য সুইচ |
নিবন্ধন | ফরওয়ার্ড মোট পরিমাণ, বিপরীত মোট পরিমাণ |
আউটপুট সংকেত | দ্বিমুখী দুই রাস্তা, সম্পূর্ণ বিচ্ছিন্নতা 0〜10mA/4〜20mA |
লোড প্রতিরোধের: 0~10mA时, 0~l।5KQ ;4~20mA时,0~750। | |
ফরোয়ার্ড এবং রিভার্স ফ্লো আউটপুট, আউটপুট ফ্রিকোয়েন্সি সিলিং 15,000 H z-এর মধ্যে সেট করা যেতে পারে। ফটোইলেকট্রিক সেপারেশন ফ্রিকোয়েন্সি আউটপুট সহ ট্রানজিস্টর সংগ্রাহকের একটি ওপেন-সার্কিট দ্বিমুখী আউটপুট রয়েছে। বহিরাগত পাওয়ার সাপ্লাই 35V এর বেশি হবে না এবং পরিচালনা করার সময় সংগ্রহ করা হবে। সর্বাধিক সর্বাধিক বর্তমান 50mA হয়। |
|
ফটো ইলেকট্রিক বিচ্ছিন্নতা সহ ট্রানজিস্টর সংগ্রাহকের দুটি ওপেন-সার্কিট অ্যালার্ম আউটপুট। বাহ্যিক পাওয়ার সাপ্লাই 35V এর বেশি নয় এবং অ্যালার্ম আউটপুট চালু হওয়ার সময় সংগ্রাহকের সর্বাধিক কারেন্ট 250mA হয়। অ্যালার্ম স্থিতি: তরল এয়ার ট্র্যাফিক নিয়ন্ত্রণ, উত্তেজনা বিচ্ছিন্ন লাইন, সীমার উপরে প্রবাহ। | |
সমর্থনকারী নির্ভুলতা | নির্দেশিত মানের ± 0. 5%, ± 0. 3% বা ঐচ্ছিক নির্দেশিত মানের ± 0. 2% |
স্যাঁতসেঁতে সময় ধ্রুবক | ক্রমাগত ভেরিয়েবল 0 থেকে 100s পর্যন্ত |
যোগাযোগ মোড | ঐচ্ছিক RS232C বা RS485 সিরিয়াল কমিউনিকেশন ইন্টারফেস, HART কমিউনিকেশন প্রোটোকল, বাজ সুরক্ষা রেকর্ড সহ (10 বছর) |
শক্তি সুরক্ষার ক্ষতি | যন্ত্রের অভ্যন্তরীণ ডিজাইনে কোন পাওয়ার ড্রপ ঘড়ি নেই এবং 16টি পাওয়ার ড্রপ সঞ্চয় করতে পারে |
সুরক্ষা গ্রেড | IP 65, এটি IP67 পর্যন্ত কাস্টমাইজ করা যেতে পারে |
বিস্ফোরণ-প্রমাণ গ্রেড | Exia II CT5/Exd II CT5 (নির্বাচনযোগ্য) |
NYLD টিউবুলার ইলেট্রোম্যাগনেটিক ফ্লোমিটার অপারেটিং নীতি
পরিমাপের নীতি ফ্যারাডে এর ইলেক্ট্রোম্যাগনেটিক ইন্ডাকশন আইনের উপর ভিত্তি করে। অর্থাৎ, যখন পরিবাহী তরল চৌম্বক ক্ষেত্রে চলে, তখন পরিবাহীতে প্রবর্তিত বৈদ্যুতিক গতিশীল সম্ভাবনা দেখা দেয়।E হল: E=KBVD
কে: যন্ত্র ধ্রুবক
বি: চৌম্বক আবেশন শক্তি
V: পাইপ বিভাগে মেভারেজ প্রবাহ হার
ডি: পাইপের ভিতরের ব্যাস
প্রবাহ পরিমাপের জন্য, তরলটি প্রবাহের দিকে লম্বভাবে চৌম্বক ক্ষেত্রের মধ্য দিয়ে প্রবাহিত হয়। একটি পরিবাহী তরলের প্রবাহ গড় প্রবাহ হারের (অর্থাৎ, ভলিউম প্রবাহের হার) সমানুপাতিক একটি ভোল্টেজ সংকেত প্ররোচিত করে। আবেশ ভোল্টেজ সংকেত দুটি দ্বারা সনাক্ত করা হয়। তরল সঙ্গে সরাসরি যোগাযোগ ইলেক্ট্রোড, এবং তারের দ্বারা পরিবর্ধক প্রেরণ, এবং তারপর একটি অভিন্ন বর্তমান আউটপুট সংকেত রূপান্তরিত.
NYLD টিউবুলার ইলেট্রোম্যাগনেটিক ফ্লোমিটার নকশা বৈশিষ্ট্য
◎পরিমাপের নির্ভুলতা তরল ঘনত্ব, সান্দ্রতা, তাপমাত্রা, চাপ এবং বৈদ্যুতিক পরিবাহিতা পরিবর্তন দ্বারা প্রভাবিত হয় না।
◎পরিমাপ পাইপ কোন বাধা প্রবাহ অংশ, কোন চাপ ক্ষতি, সোজা অধ্যায় প্রয়োজনীয়তা.
◎ কনভার্টারটি একটি LCD ব্যাকলাইট ডিসপ্লে ব্যবহার করে যা সরাসরি সূর্যের আলোতে বা অন্ধকার ঘরে পড়া সহজ করে তোলে।
◎ ইনফ্রারেড টাচ বোতাম দ্বারা সেট করা পরামিতিগুলির সাথে, কনভার্টারের কভার প্লেটটিও একটি কঠোর পরিবেশে না খুলে নিরাপদে সেট করা যেতে পারে৷
◎ফ্লো মিটার হল একটি দ্বি-মুখী পরিমাপ ব্যবস্থা যার তিনটি ইন্টিগ্রেটর রয়েছে: ফরোয়ার্ড, রিভার্স এবং মোট পার্থক্য;ইতিবাচক এবং বিপরীত প্রবাহ।
◎এবং বিভিন্ন আউটপুট আছে: কারেন্ট, পালস, ডিজিটাল কমিউনিকেশন, HART।
◎ কনভার্টারে স্ব-নির্ণয়ের অ্যালার্ম আউটপুট, নো-লোড সনাক্তকরণ অ্যালার্ম আউটপুট, উপরের এবং নিম্ন প্রবাহ অ্যালার্ম আউটপুট, ব্যাচ নিয়ন্ত্রণ ইত্যাদির কাজ রয়েছে।
◎এটি শুধুমাত্র সাধারণ প্রক্রিয়া সনাক্তকরণের জন্য নয়, খনিজ সজ্জা, সজ্জা এবং পেস্ট তরল পরিমাপের জন্যও ব্যবহার করা যেতে পারে।
◎উচ্চ-ভোল্টেজ ইলেক্ট্রোম্যাগনেটিক ফ্লোমিটার PFA জাল আস্তরণের প্রযুক্তি, উচ্চ-চাপ প্রতিরোধের, নেতিবাচক চাপ প্রতিরোধের, বিশেষভাবে পেট্রোকেমিক্যাল, খনিজ এবং অন্যান্য শিল্পে প্রয়োগ করে।
◎বিস্ফোরণ-প্রমাণ যন্ত্রগুলি সংশ্লিষ্ট বিস্ফোরণ-প্রমাণ স্থানে ব্যবহার করা যেতে পারে।
NYLD টিউবুলার ইলেট্রোম্যাগনেটিক ফ্লোমিটারবৈশিষ্ট্য এবং আবেদনের সুযোগ
NYLD টাইপ চাইনিজ এবং ইংলিশ ডিসপ্লে ইন্টেলিজেন্ট কনভার্টার একটি 16-বিট এমবেডেড মাইক্রোপ্রসেসর ব্যবহার করে। সম্পূর্ণ ডিজিটাল চিকিত্সা, দ্বি-মুখী প্রবাহ পরিমাপ ফাংশন, তাত্ক্ষণিক প্রবাহ এবং ইতিবাচক এবং বিপরীত কিউমুল্যান্ট এবং পার্থক্য পণ্য গণনা সহ, পরিবাহী মিডিয়ার ভলিউম প্রবাহ পরিমাপ করতে ব্যবহৃত হয় পরিষ্কার জল, নর্দমা, অ্যাসিড, ক্ষার, লবণের দ্রবণ বা তরল-কঠিন দ্বি-পর্যায়ের তরল।
NYLD টিউবুলার ইলেট্রোম্যাগনেটিক ফ্লোমিটার নির্বাচন
