পণ্যের বিবরণ:
|
| প্রবাহ হার পরিসীমা: | 0.1 -10 মি/সেকেন্ড | প্রবাহ দিক: | ইতিবাচক এবং নেতিবাচক |
|---|---|---|---|
| নির্ভুলতা গ্রেড: | পাইপ প্রকার: 0.5 গ্রেড, 1.0 গ্রেড; প্লাগ-ইন: 1.5 গ্রেড, 2.0 গ্রেড | যোগাযোগ আউটপুট: | Rs485 কমিউনিকেশন MODBUS প্রোটোকল, HART কমিউনিকেশন ইন্টারফেস |
| সিগন্যাল আউটপুট: | 4-20mA, | অপারেটিং তাপমাত্রা: | -20~90℃，-30~180℃ |
| পরিবেষ্টিত আর্দ্রতা: | 5% - 95% | সুরক্ষা গ্রেড: | IP65, এটি IP68 পর্যন্ত কাস্টমাইজ করা যেতে পারে |
| লক্ষণীয় করা: | IP68 ইন্টেলিজেন্ট ইলেক্ট্রোম্যাগনেটিক ফ্লো মিটার,ইলেক্ট্রোম্যাগনেটিক ফ্লো মিটার 10m/S,10m/s স্মার্ট ইলেক্ট্রোম্যাগনেটিক ফ্লো মিটার |
||

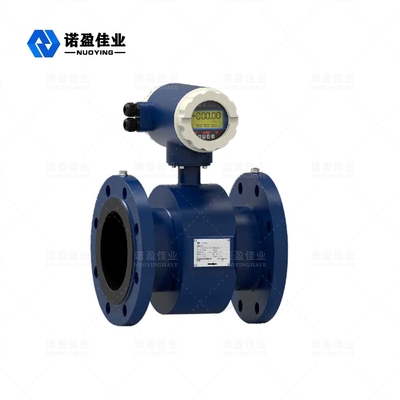

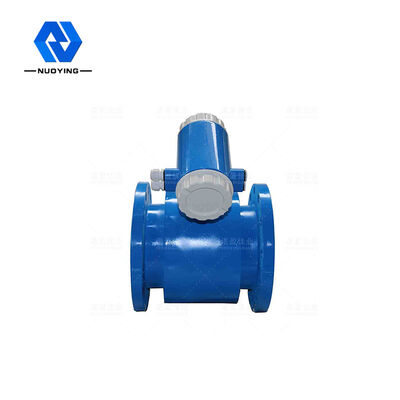

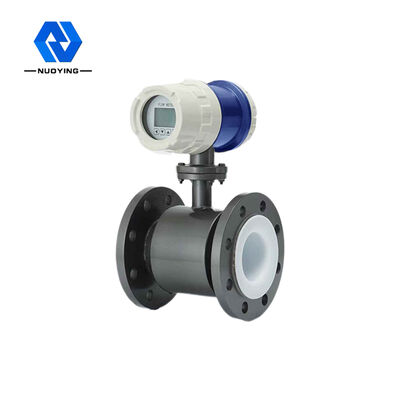

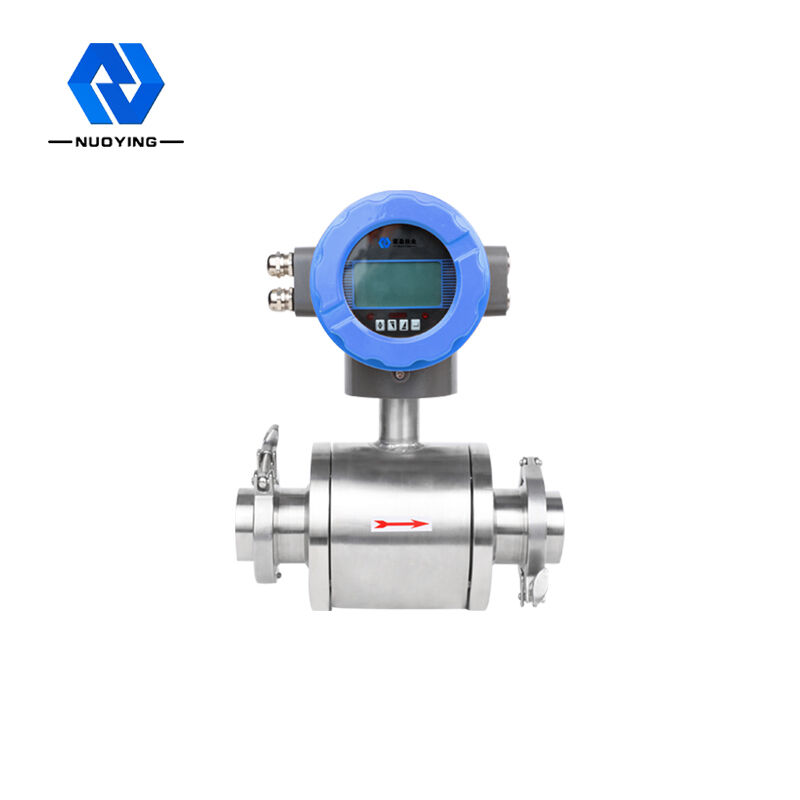

NYLD ইন্টেলিজেন্ট টাইপ ইলেক্ট্রোম্যাগনেটিক ফ্লোমিটার, ফ্লো রেট রেঞ্জ: 0.1－10m/S,4-20mA,,IP68
NYLD ইন্টেলিজেন্ট ইলেট্রোম্যাগনেটিক ফ্লোমিটার
NYLD ইন্টেলিজেন্ট টাইপ ইলেক্ট্রোম্যাগনেটিক ফ্লোমিটারে একটি সেন্সর এবং একটি কনভার্টার থাকে।এটি ফ্যারাডে এর ইলেক্ট্রোম্যাগনেটিক ইন্ডাকশন আইনের উপর ভিত্তি করে তৈরি করা হয়েছে, যা 5μs/cm এর বেশি পরিবাহিতা সহ পরিবাহী তরলের আয়তনের প্রবাহ পরিমাপ করতে ব্যবহৃত হয়।এটি পরিবাহী মাধ্যমের আয়তনের প্রবাহ পরিমাপের জন্য একটি প্রবর্তক মিটার।ভলিউম প্রবাহ পরিমাপ ছাড়াওসাধারণ পরিবাহী তরল, এটি শক্তিশালী ক্ষয়কারী তরল যেমন শক্তিশালী অ্যাসিড এবং ক্ষার এবং ইউনিফর্ম তরল-কঠিন দ্বি-ফেজ সাসপেনশন তরল যেমন স্লারি, সজ্জা এবং কাগজের সজ্জার ভলিউম প্রবাহ পরিমাপ করতে ব্যবহার করা যেতে পারে।এটি পেট্রোলিয়াম, রাসায়নিক, ধাতুবিদ্যা, টেক্সটাইল, কাগজ তৈরি, পরিবেশ সুরক্ষা, খাদ্য এবং অন্যান্য শিল্প খাত এবং পৌর ব্যবস্থাপনা, জল সংরক্ষণ নির্মাণ, নদী এবং অন্যান্য ক্ষেত্রের প্রবাহ পরিমাপের জন্য ব্যাপকভাবে ব্যবহৃত হয়।
NYLD ইন্টেলিজেন্ট ইলেট্রোম্যাগনেটিক ফ্লোমিটার প্রযুক্তিগত পরামিতি
ইলেক্ট্রোম্যাগনেটিক সেন্সর সাধারণ স্পেসিফিকেশন
|
স্ট্যান্ডার্ড নামমাত্র ব্যাস (মিমি) (বিশেষ স্পেসিফিকেশন কাস্টমাইজ করা যেতে পারে) |
JB/T 9248-2015 পাইপ টাইপ PTFE আস্তরণের: DN10~DN600;পাইপ টাইপ রাবার আস্তরণের কালি: DN40~DN2200 প্লাগ-ইন প্রকার: DN150~DN3000 |
| প্রবাহ দিক | ইতিবাচক এবং নেতিবাচক |
| পরিসীমা অনুপাত | 20:1 |
| পুনরাবৃত্তিযোগ্যতা ত্রুটি | পরিমাপ করা মানের ±0.1% |
| নির্ভুলতা গ্রেড |
পাইপের ধরন: 0.5 গ্রেড, 1.0 গ্রেড; প্লাগ-ইন: 1.5 গ্রেড, 2.0 গ্রেড |
| মাঝারি তাপমাত্রা পরিমাপ |
সাধারণ রাবার আস্তরণের: -20~+60°C উচ্চ তাপমাত্রা রাবার আস্তরণের: -20~+90°C PTFE আস্তরণের: -30~+100°C উচ্চ তাপমাত্রা টেট্রাফ্লুরো আস্তরণের: -20~+180°C |
|
রেট অপারেটিং চাপ (উচ্চ চাপ কাস্টমাইজ করা যেতে পারে)
|
DN10－DN150: ≤1.6MPa DN200－DN350: ≤1.0MPa DN400－DN1000: ≤0.6MPa DN450－DN2200: ≤0.25MPa |
| প্রবাহ হার পরিসীমা | 0.1 -10 মি/সেকেন্ড |
| পরিবাহিতা পরিসীমা | পরিমাপকৃত তরলটির পরিবাহিতা হল ≥5μs/সেমি |
| সিগন্যাল আউটপুট | 4-20mA (লোড প্রতিরোধের 0~750Ώ), পালস/ফ্রিকোয়েন্সি, নিয়ন্ত্রণ স্তর |
| যোগাযোগ আউটপুট |
Rs485 কমিউনিকেশন MODBUS প্রোটোকল, HART কমিউনিকেশন ইন্টারফেস
|
| পাওয়ার সাপ্লাই | 220VAC বা 24VDC |
|
প্রয়োজন সোজা পাইপ দৈর্ঘ্য |
আপস্ট্রিম ≥5DN ডাউনস্ট্রিম ≥2DN |
| সংযোগ মোড | ফ্লোমিটার এবং পাইপ ফ্ল্যাঞ্জ সংযোগ ব্যবহার করে এবং ফ্ল্যাঞ্জ জাতীয় মান পূরণ করে: GB/T9115.1-200 |
| বিস্ফোরণ-প্রমাণ গ্রেড | ExdllST6 |
| সুরক্ষা গ্রেড | IP65, এটি IP68 পর্যন্ত কাস্টমাইজ করা যেতে পারে |
| পরিবেষ্টিত তাপমাত্রা | -25～ 60℃ |
| পরিবেষ্টিত আর্দ্রতা | 5% - 95% |
| মোট শক্তি খরচ | 20W এর কম |
NYLD ইন্টেলিজেন্ট ইলেট্রোম্যাগনেটিক ফ্লোমিটার অপারেটিং নীতি
ফ্যারাডেইলেক্ট্রোম্যাগনেটিক ইন্ডাকশনের নীতি অনুসারে, একজোড়া সনাক্তকারী ইলেক্ট্রোড পাইপের দেওয়ালে মাপার পাইপের অক্ষের লম্ব এবং চৌম্বকীয় বল রেখার উপরে মাউন্ট করা হয়। পরিবাহী তরল যখন পরিমাপ পাইপের অক্ষ বরাবর চলে যায়, তখন পরিবাহী তরল কেটে যায়। একটি প্ররোচিত সম্ভাবনা তৈরি করার জন্য শক্তির চৌম্বক রেখা। প্ররোচিত সম্ভাবনা দুটি সনাক্তকরণ ইলেক্ট্রোড দ্বারা সনাক্ত করা হয় এবং মানটি প্রবাহ হারের সমানুপাতিক। মান হল:
E=KBVD কোথায়: ই- প্ররোচিত সম্ভাবনা;
চৌম্বক ক্ষেত্রের বন্টন এবং অক্ষীয় দৈর্ঘ্যের সাথে সম্পর্কিত কে-ফ্যাক্টর;
বি-চৌম্বকীয় আবেশন তীব্রতা;
ভি-পরিবাহী তরল গড় প্রবাহ হার;
ডি ইলেক্ট্রোড ব্যবধান;(পাইপের ভিতরের ব্যাস পরিমাপ করুন)
সেন্সর কনভার্টারে প্ররোচিত সম্ভাব্যতা সহজে প্রেরণ করে। ডিজিটাল প্রক্রিয়াকরণের একটি সিরিজ যেমন পরিবর্ধন এবং রূপান্তর ফিল্টারিংয়ের পরে, তাত্ক্ষণিক প্রবাহ হার এবং জমা হওয়া প্রবাহ হার ব্যাকলাইটের সাথে ডট ম্যাট্রিক্স লিকুইড ক্রিস্টাল দ্বারা প্রদর্শিত হয়। কনভার্টার আছে 4 -20mA আউটপুট, অ্যালার্ম আউটপুট এবং ফ্রিকোয়েন্সি আউটপুট, এবং RS-485 কমিউনিকেশন ইন্টারফেস আছে, এবং HARTand MODBUS সমর্থন করে
প্রোটোকল
NYLD ইন্টেলিজেন্ট ইলেট্রোম্যাগনেটিক ফ্লোমিটার নকশা বৈশিষ্ট্য
■সম্পূর্ণ ডিজিটাল প্রক্রিয়াকরণ, শক্তিশালী বিরোধী হস্তক্ষেপ ক্ষমতা, নির্ভরযোগ্য পরিমাপ, উচ্চ নির্ভুলতা, প্রবাহ পরিমাপ পরিসীমা 150:1 পৌঁছতে পারে;
■ আল্ট্রা-লো ইএমআই স্যুইচিং পাওয়ার সাপ্লাই, উপযুক্ত পাওয়ার সাপ্লাইয়ের বড় ভোল্টেজ রেঞ্জ, ভালো অ্যান্টি-ইএমআই পারফরম্যান্স;
■ দ্রুত অপারেশন গতি, উচ্চ নির্ভুলতা, এবং প্রোগ্রামেবল কম-ফ্রিকোয়েন্সি আয়তক্ষেত্রাকার তরঙ্গ উত্তেজনা সহ, প্রবাহ পরিমাপের স্থায়িত্ব এবং কম বিদ্যুত খরচ সহ 16-কামড়যুক্ত মাইক্রোপ্রসেসর ব্যবহার করুন;
■ SMD অংশ এবং পৃষ্ঠ মাউন্ট (SMT) প্রযুক্তি, উচ্চ সার্কিট নির্ভরযোগ্যতা ব্যবহার করুন;
■ পাইপে কোন চলমান অংশ নেই, কোন প্রবাহ ব্লক করা অংশ নেই, এবং পরিমাপে প্রায় কোন অতিরিক্ত চাপের ক্ষতি নেই;
■ এটি ব্যবহারকারীদের প্রকৃত চাহিদা অনুযায়ী সাইটে অনলাইন পরিসর পরিবর্তন করতে পারে;
■ পরিমাপের ফলাফল শারীরিক পরামিতি যেমন প্রবাহ বেগ বন্টন, তরল চাপ, তাপমাত্রা, ঘনত্ব, সান্দ্রতা থেকে স্বাধীন;
■ হাই-ডেফিনিশন ব্যাকলিট এলসিডি ডিসপ্লে, সম্পূর্ণ চাইনিজ মেনুঅপারেশন, ব্যবহার করা সহজ, পরিচালনা করা সহজ, শিখতে এবং বুঝতে সহজ;
■ ডিজিটাল কমিউনিকেশন সিগন্যাল আউটপুট যেমন RS485, RS232, Hartand Modbus (ঐচ্ছিক);
■ স্ব-পরীক্ষা এবং স্ব-নির্ণয়ের ফাংশন সহ;
■ ঘন্টায় মোট রেকর্ডিং ফাংশন সহ, ঘন্টায় মোট প্রবাহের পরিমাণ রেকর্ড করা, সময় ভাগ করে নেওয়ার পরিমাপের জন্য উপযুক্ত (ঐচ্ছিক);
■ তিনটি ইন্টিগ্রেটর রয়েছে, যা যথাক্রমে ফরোয়ার্ড অ্যাকুইমুলেশন অ্যামাউন্ট, রিভার্স অ্যাকুমুলেশন অ্যামাউন্ট এবং ডিফারেন্স ক্যালকুলেশন অ্যামাউন্ট প্রদর্শন করতে পারে।. একটি অভ্যন্তরীণ পাওয়ার-ডাউন ঘড়ি রয়েছে, যা 16 পাওয়ার-ডাউন বার রেকর্ড করতে পারে।(ঐচ্ছিক);
■ ইনফ্রারেড হ্যান্ডহেল্ড অপারেটর, 115KHZ কমিউনিকেশন রেট সহ, এটি যোগাযোগ ছাড়াই দূরবর্তীভাবে রূপান্তরকারীর সমস্ত ফাংশন পরিচালনা করতে পারে (ঐচ্ছিক)।
NYLD ইন্টেলিজেন্ট ইলেট্রোম্যাগনেটিক ফ্লোমিটাররচনা এবং গঠন
ইলেক্ট্রোম্যাগনেটিক ফ্লোমিটার নিম্নলিখিত উপাদানগুলি নিয়ে গঠিত:
ইলেক্ট্রোম্যাগনেটিক ফ্লোমিটারে প্রধানত একটি সেন্সর এবং একটি কনভার্টার থাকে।সেন্সরে একটি ফ্ল্যাঞ্জ, একটি আস্তরণ, একটি ইলেক্ট্রোড, একটি পরিমাপ পাইপ, একটি উত্তেজনা কয়েল, একটি সেন্সর হাউজিং এবং আরও অনেক কিছু অন্তর্ভুক্ত রয়েছে;কনভার্টার অন্তর্ভুক্ত
1. কনভার্টার: সেন্সরের জন্য একটি স্থিতিশীল উত্তেজনা প্রবাহ প্রদান করে, একই সময়ে, সেন্সর দ্বারা প্রাপ্ত প্ররোচিত ইলেক্ট্রোমোটিভ বলকে একটি আদর্শ বৈদ্যুতিক সংকেতে রূপান্তরিত করে এবং প্রবাহের প্রদর্শন, নিয়ন্ত্রণ এবং সমন্বয়ের জন্য রিয়েল-টাইম প্রবাহ এবং পরামিতিগুলি প্রদর্শন করে। .
2. আস্তরণ: পরিমাপ পাইপের ভিতরে এবং ফ্ল্যাঞ্জ সিলিং পৃষ্ঠে বৈদ্যুতিকভাবে নিরোধক জারা-প্রতিরোধী উপাদানের একটি সম্পূর্ণ স্তর।
3. ইলেক্ট্রোড: প্রবাহ সংকেত সনাক্ত করতে পরিমাপের পাইপের দেয়ালে লাগানো একজোড়া ইলেক্ট্রোড এবং প্রবাহ সংকেত পরিমাপের গ্রাউন্ডিং এবং অ্যান্টি-হস্তক্ষেপের জন্য আরও 1-2টি গ্রাউন্ডিং ইলেক্ট্রোড মাউন্ট করা হয়েছে।
NYLD ইন্টেলিজেন্ট ইলেট্রোম্যাগনেটিক ফ্লোমিটার যন্ত্রের শ্রেণিবিন্যাস
1. যন্ত্রের কাঠামো অনুসারে, ঘূর্ণি ফ্লোমিটারকে তিনটি বিভাগে ভাগ করা যায়, যথা:
① পরিমাপের পাইপে কোনও প্রতিরোধের অংশ নেই, চাপের ক্ষতি নেই।
② সাধারণ কাঠামোর সাথে, ইলেক্ট্রোম্যাগনেটিক ফ্লোমিটার পরিমাপ পাইপ অনুযায়ী বিভিন্ন আস্তরণ ব্যবহার করতে পারে
বিভিন্ন যোগ্যতা, এবং নির্ভরযোগ্যতা উচ্চ.

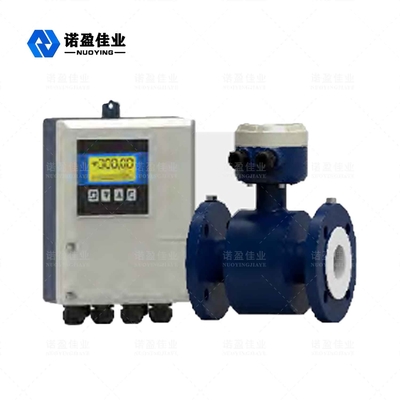

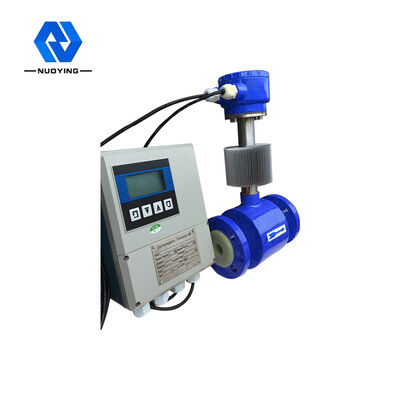

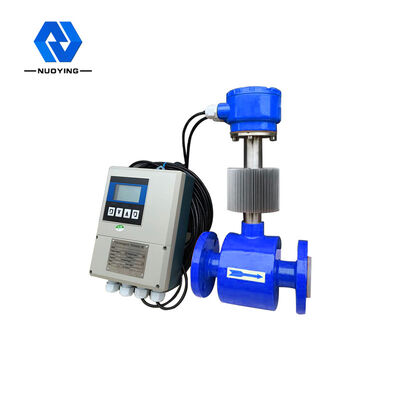

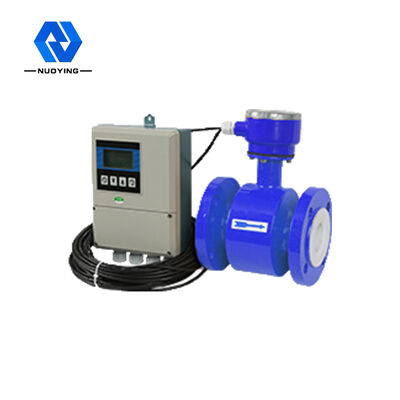

■ পৃথক টাইপ ইলেক্ট্রোম্যাগনেটিক ফ্লোমিটার
কনভার্টার এবং প্রধান অংশ আলাদাভাবে ইনস্টল করা হয়, যা কেন্দ্রীভূত ইনস্টলেশনের জন্য সুবিধাজনক এবং ডেটা পড়তে সহজ।

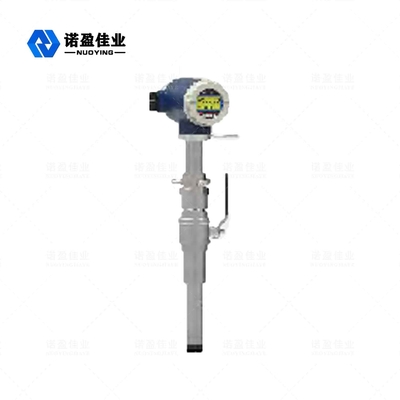

■ প্লাগ লাগানো টাইপ ইলেক্ট্রোম্যাগনেটিক ফ্লোমিটার
এটি বিভিন্ন শিল্পে বড় ক্যালিবার পরিবাহী তরল মাধ্যমের প্রবাহ পরিমাপের জন্য ব্যাপকভাবে প্রযোজ্য।
①বিস্তৃত নামমাত্র ব্যাসের পরিসর, DN150~DN3000 এর মধ্যে সমস্ত ক্যালিবার পাইপের জন্য উপযুক্ত।
②সেন্সরটি অভিনব উত্তেজনা মোড, কম শক্তি খরচ, স্থিতিশীল শূন্য বিন্দু এবং উচ্চ নির্ভুলতা ব্যবহার করে।প্রবাহ পরিসীমা 1500:1 পৌঁছতে পারে
NYLD ইন্টেলিজেন্ট ইলেট্রোম্যাগনেটিক ফ্লোমিটার নির্বাচন
| মডেল | বর্ণনা | ||||||
| NYLD— □ □ | -□ | □ | □ □ | □ | □ | -□ | সম্পূর্ণ পাইপ টাইপ ইলেক্ট্রোম্যাগনেটিক ফ্লোমিটার |
| NYLD- | প্লাগ-ইন টাইপ ইলেক্ট্রোম্যাগনেটিক ফ্লোমিটার | ||||||
| পথ | 10-2200 মিমি | ||||||
| সংমিশ্রণ |
এস এল |
ইন্টিগ্রেটেড টাইপ আলাদা টাইপ |
|||||
|
ইলেক্ট্রোড উপাদান |
এম টি ডি এইচ পৃ এন |
মরিচা রোধক স্পাত Ti (টাইটানিয়াম) টা(ট্যান্টালাম) হেস্টেলয় Pt প্ল্যাটিনাম নি নিকেল |
|||||
| আউটপুট মোড |
0 1 2 |
আউটপুট নেই 4-20mA/1-5KHz 4-20mA |
|||||
| আস্তরণের উপাদান |
এক্স চ পৃ জে |
রাবার পিটিএফই পলিথিন পলিউরেথেন রাবার |
|||||
| স্থানীয় প্রদর্শন |
0 1 |
কোনো স্থানীয় প্রদর্শন নেই স্থানীয় প্রদর্শন |
|||||
| যোগাযোগ মোড |
0 1 2 3 |
কোন যোগাযোগ নেই Rs485 যোগাযোগ (MODBUS প্রোটোকল) HART যোগাযোগ GPRS বেতার যোগাযোগ |
|||||
| গ্রাউন্ডিং রিং |
0 1 2 |
গ্রাউন্ডিং রিং ছাড়া গ্রাউন্ডিং রিং সহ গ্রাউন্ড ইলেক্ট্রোড |
|||||
| উচ্চ সীমা প্রবাহ | (n) | উচ্চ সীমা প্রবাহ (পরিসীমা) m3/h |
