| ব্র্যান্ড নাম: | NUOYINGJIAYE |
| মডেল নম্বর: | NYRD701 |
| MOQ.: | 1 pc |
| মূল্য: | $450~$1700/pc |
| অর্থ প্রদানের শর্তাবলী: | T/T |
| সরবরাহের ক্ষমতা: | 1000 pcs/month |

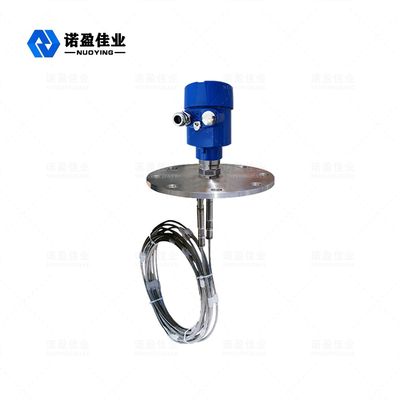

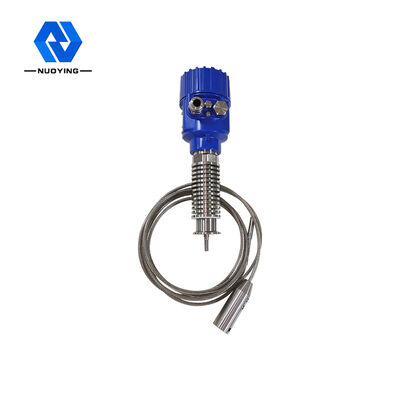

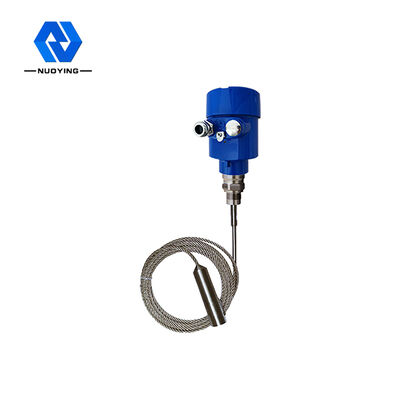

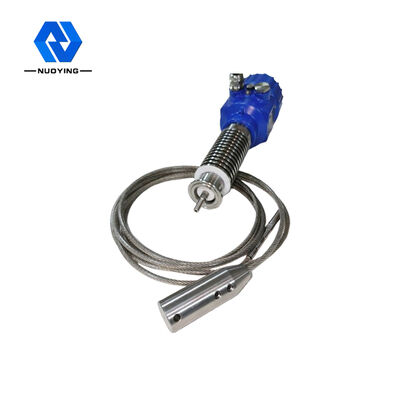

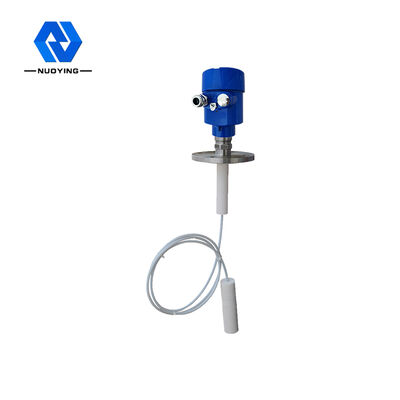

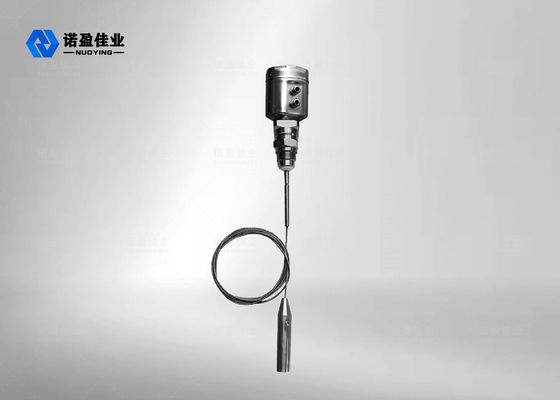

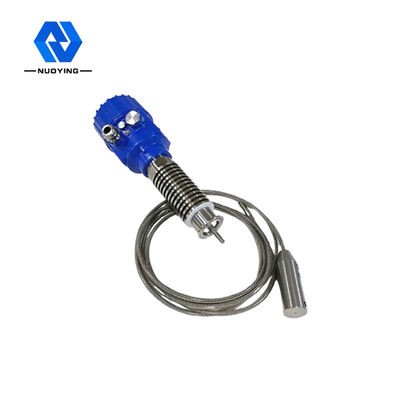

তেল ও গ্যাস, রাসায়নিক এবং পেট্রোকেমিক্যাল শিল্পে ইমালসন স্তরের জন্য NYRD 701 30m গাইডেড ওয়েভ রাডার লেভেল মিটার
এর কার্যকারী নীতিসাধারণ অ্যাপ্লিকেশন
গাইডেড ওয়েভ রাডার দ্বারা নির্গত উচ্চ-ফ্রিকোয়েন্সি মাইক্রোওয়েভ পালস সনাক্তকরণ উপাদান (ইস্পাত তার বা ইস্পাত রড) বরাবর প্রসারিত হয় এবং পরিমাপ করা মাধ্যমের সাথে মিলিত হয়। ডাইইলেকট্রিক ধ্রুবকের আকস্মিক পরিবর্তনের কারণে, এটি প্রতিফলন ঘটায় এবং পালস শক্তির একটি অংশ প্রতিফলিত হয়। প্রেরিত পালস এবং প্রতিফলিত পালসের মধ্যে সময়ের ব্যবধান পরিমাপ করা মাধ্যমের দূরত্বের সমানুপাতিক।
Iইনপুট প্রক্রিয়া
গাইডেড ওয়েভ রাডার হল সময় ভ্রমণের নীতির উপর ভিত্তি করে একটি পরিমাপক যন্ত্র। রাডার তরঙ্গ আলোর গতিতে চলে এবং ইলেকট্রনিক উপাদানগুলির মাধ্যমে চলমান সময়কে বস্তু স্তরের সংকেতে রূপান্তর করা যেতে পারে। প্রোব উচ্চ ফ্রিকোয়েন্সি পালস নির্গত করে এবং তার বা রড প্রোবের সাথে প্রসারিত হয়।
Oআউটপুট প্রক্রিয়া
খালি ট্যাঙ্কের উচ্চতা E(= শূন্য), পূর্ণ ট্যাঙ্কের উচ্চতা F(= সম্পূর্ণ পরিসীমা) এবং কিছু অ্যাপ্লিকেশন প্যারামিটার প্রবেশ করে, অ্যাপ্লিকেশন প্যারামিটারগুলি স্বয়ংক্রিয়ভাবে মিটারটিকে পরিমাপের পরিবেশের সাথে মানিয়ে নেবে, যা 4-20mA আউটপুটের সাথে সঙ্গতিপূর্ণ।
নকশা বৈশিষ্ট্যএরসাধারণ অ্যাপ্লিকেশন
◎গাইডেড ওয়েভ রাডার অবজেক্ট লেভেল মিটার উন্নত মাইক্রোওয়েভ প্রক্রিয়াকরণ প্রযুক্তি এবং অনন্য ইকো ডিসকভারি ইকো প্রক্রিয়াকরণ প্রযুক্তি গ্রহণ করে, যোগাযোগ পরিমাপ, উচ্চ পরিমাপের নির্ভুলতা, আরও সঠিক পরিমাপ। একই সময়ে, গাইডেড ওয়েভ রাডার মাধ্যম তাপমাত্রা এবং আঠালোতার মতো বাহ্যিক পরিবেশ দ্বারা প্রভাবিত হয় না।
◎70X সিরিজের গাইডেড ওয়েভ রাডার অবজেক্ট লেভেল মিটার বিভিন্ন প্রক্রিয়া সংযোগ মোড এবং সনাক্তকরণ মডিউল প্রকারের কারণে বিভিন্ন জটিল কাজের শর্ত এবং অ্যাপ্লিকেশনের জন্য উপযুক্ত। যেমন: উচ্চ তাপমাত্রা, উচ্চ চাপ এবং কম ডাইইলেকট্রিক ধ্রুবক মাধ্যম।
◎পালস ওয়ার্কিং মোড, কম নির্গমন শক্তি, বিভিন্ন ধাতু, অধাতু পাত্রে স্থাপন করা যেতে পারে, মানবদেহ এবং পরিবেশের জন্য কোনো ক্ষতি নেই।
প্রযুক্তিগত পরামিতিএরশক্ত ক্ষয়কারী তরলের জন্য 30m কন্টাক্টেবল গাইডেড ওয়েভ রাডার লেভেল মিটার NYRD 701সাধারণ অ্যাপ্লিকেশন
| তরল (শক্ত ক্ষয়, কম ডাইইলেকট্রিক ধ্রুবক, আঠালোতা, উচ্চ তাপমাত্রা এবং উচ্চ চাপ, বিল্ট-ইন হিটিং কয়েল, মই, ভাসমান প্লেট এবং অন্যান্য জটিল উপলক্ষ) | ধুলো (ফ্লাই অ্যাশ, চুনাপাথর পাউডার, সিমেন্ট পাউডার, কংক্রিট এবং অন্যান্য মাধ্যম) |
| কঠিন (ছোট কণা, শস্য, নুড়ি, বালি এবং অন্যান্য মাধ্যম) | |
| পণ্য মডেল | |
| NYRD701,NYRD702, NYRD703,NYRD704,NYRD705 | অ্যান্টেনা ফর্ম |

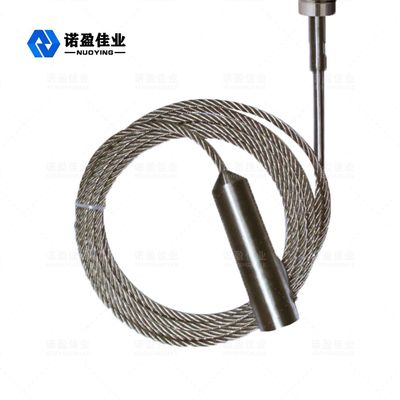

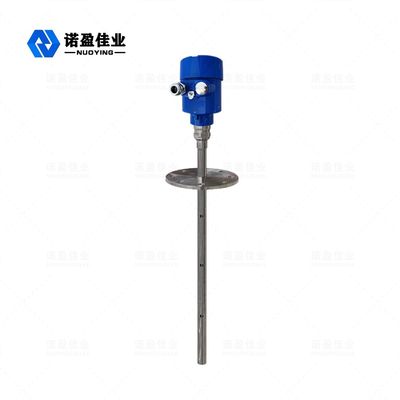

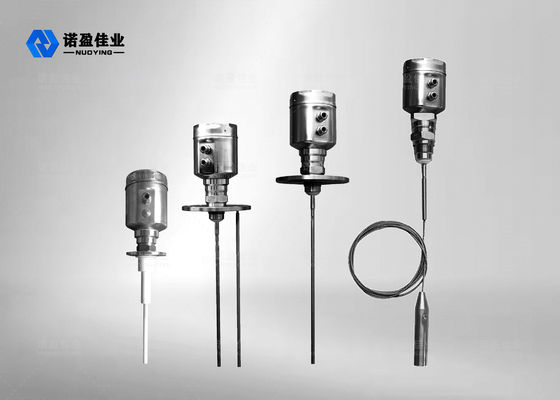

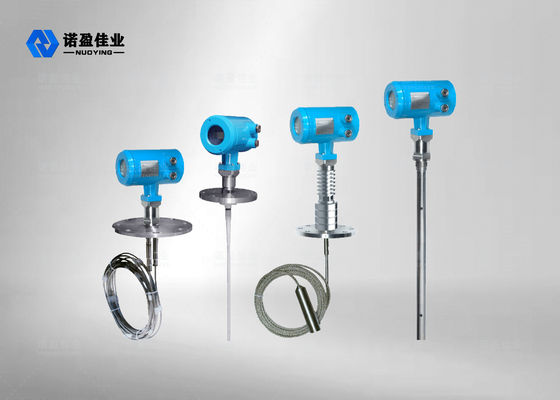

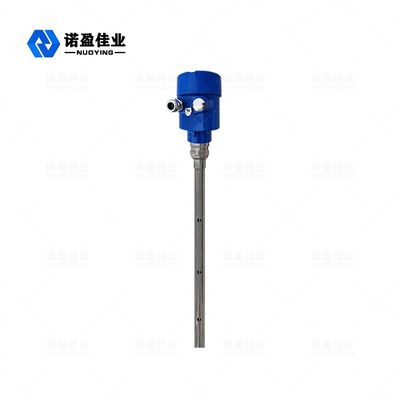

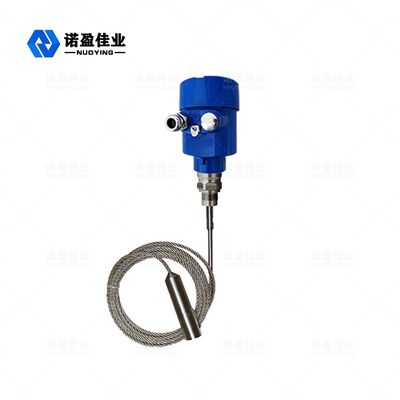

| কেবল প্রকার, রড প্রকার, ডবল কেবল প্রকার, ডবল রড প্রকার, ওয়েভ গাইড টিউব প্রকার | অ্যান্টেনা উপাদান |
| PTFE, 304, 316 | ইকো স্যাম্পলিং |
| 55 বার / সেকেন্ড | পরিমাপের পরিসীমা |
| 6m, 30 m | পরিমাপের নির্ভুলতা |
| 0.05% ~ 0.1% F.S | বিদ্যুৎ সরবরাহ |
| 24VDC(দুই তার, চার তার), 220VAC | সংকেত আউটপুট |
| 4... 20mA/HART/RS485/Modbus... | প্রক্রিয়া তাপমাত্রা |
| -40~ +130°C, -40~ +250 °C,-40~ +500 °C | প্রক্রিয়া চাপ |
| -0.1~2.0MPa,-0.1~4.0MPa | প্রক্রিয়া সংযোগ |

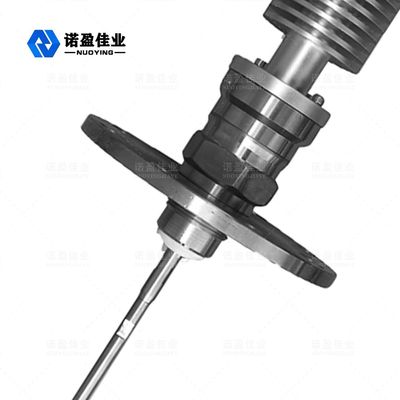

| থ্রেড, বন্ধনী, ফ্ল্যাঞ্জ, ক্ল্যাম্প (ঐচ্ছিক) | বৈদ্যুতিক ইন্টারফেস |
| M20×1.5 , ½ " NPT | সুরক্ষা গ্রেড |
| IP 65, IP 67, IP 68 (ঐচ্ছিক) | বিস্ফোরণ-প্রমাণ গ্রেড |
| ExiaIICT6Ga, ExdIICT6Gb(বিস্তারিত জানার জন্য সার্টিফিকেট দেখুন) | ※দ্রষ্টব্য: ব্যবহারকারীদের নির্দিষ্ট প্রয়োজনীয়তা অনুযায়ী পণ্যটি কাস্টমাইজ করা যেতে পারে। |
