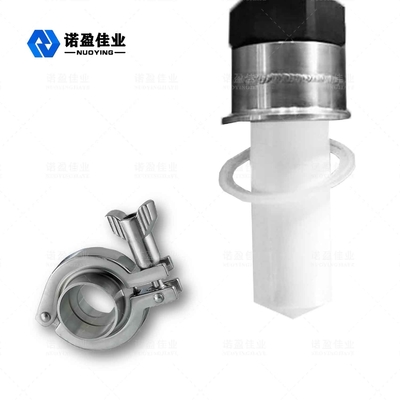

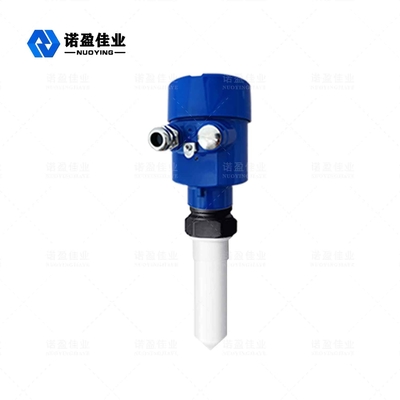

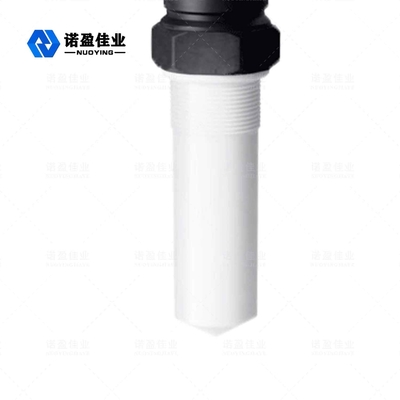

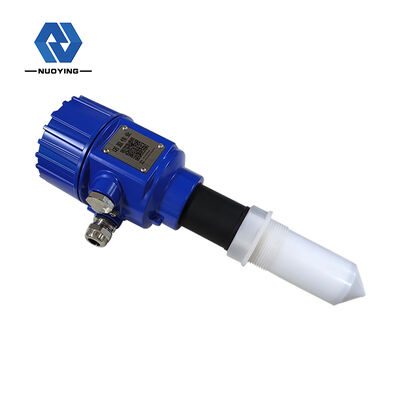

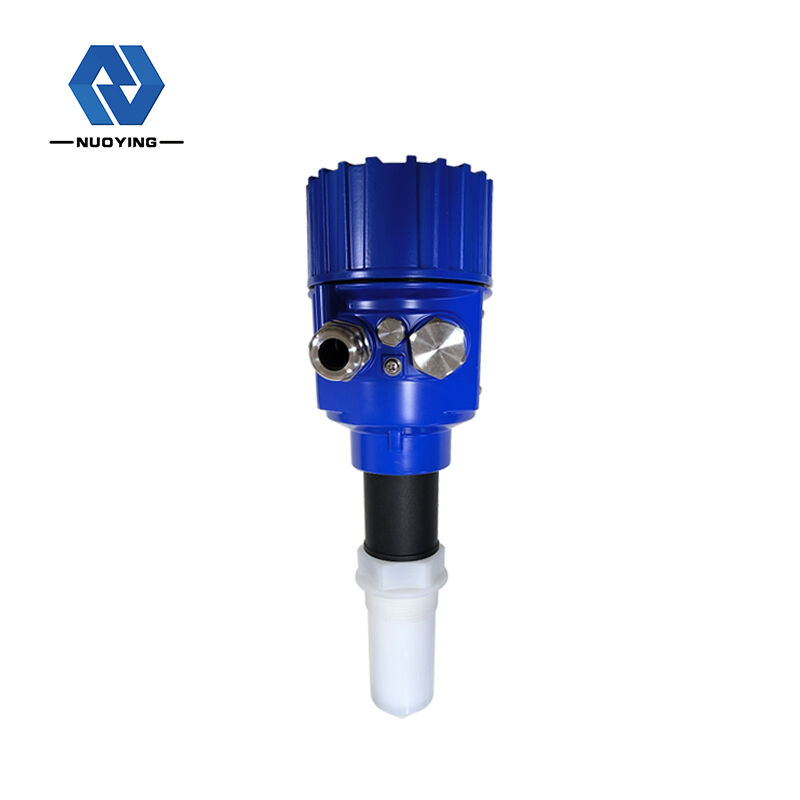

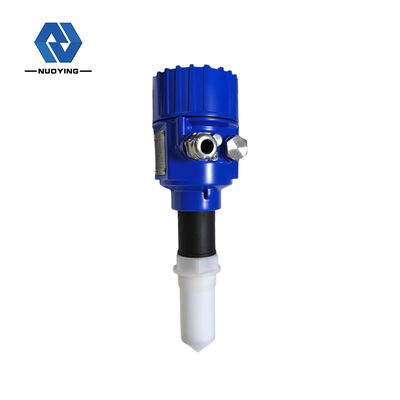

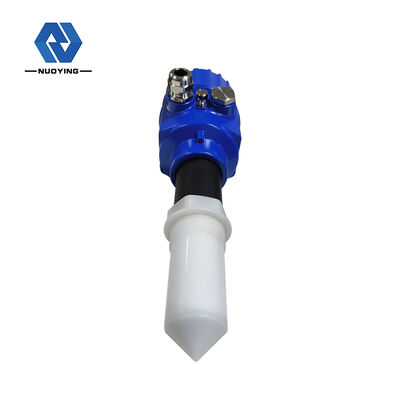

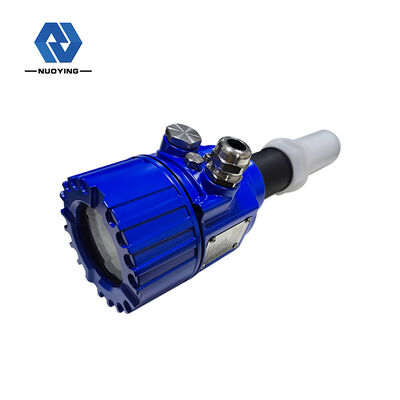

NYRD-805 নন কন্টাক্ট লেভেল ট্রান্সমিটার PTFE 0-10m পরিমাপ পরিসীমা

২৬ গিগাহার্টজ NYRD-৮০৫ রাডার স্তর মিটার

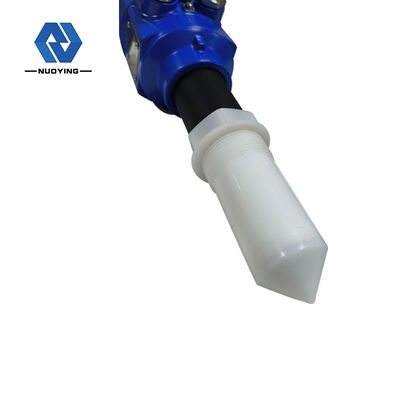

NYRD805 রাডার লেভেল মিটার একটি 26GHz উচ্চ ফ্রিকোয়েন্সি রাডার স্তর পরিমাপ যন্ত্র যা সর্বোচ্চ পরিমাপ দূরত্ব 10 মিটার। অ্যান্টেনাটি আরও অনুকূলিত করা হয়েছে,এবং নতুন দ্রুত মাইক্রোপ্রসেসর উচ্চ গতির সংকেত বিশ্লেষণ এবং প্রক্রিয়াকরণ সঞ্চালন করতে পারেন, যাতে যন্ত্রটি কিছু জটিল অনুষ্ঠানে যেমন বাষ্প, ফেনা, ধুলো, স্ফটিক, ঘনীভবন ইত্যাদিতে ব্যবহার করা যেতে পারে।

রাডার স্তর মিটারটেকনিক্যাল প্যারামিটার

※ নোটঃপণ্যহতে পারেঅনুযায়ী কাস্টমাইজডথেকেবিশেষ প্রয়োজনীয়তাএরব্যবহারকারীরা!

রাডার স্তর মিটারঅপারেটিং নীতি

রাডার স্তরের অ্যান্টেনাটি সংকীর্ণ মাইক্রোওয়েভ ইমপ্লান্ট নির্গত করে, যা অ্যান্টেনার মাধ্যমে নীচে প্রেরণ করা হয়।এটি ফিরে প্রতিফলিত হয় এবং আবার অ্যান্টেনা সিস্টেম দ্বারা গৃহীত হয়, এবং সংকেতটি ইলেকট্রনিক সার্কিট অংশে প্রেরণ করা হয় এবং স্বয়ংক্রিয়ভাবে একটি স্তর সংকেতে রূপান্তরিত হয় (কারণ পালস প্রসারণের গতি অত্যন্ত দ্রুত,বৈদ্যুতিন চৌম্বকীয় তরঙ্গ লক্ষ্যবস্তুতে পৌঁছে এবং রিসিভারে প্রতিফলিত হয়(সময় প্রায় তাত্ক্ষণিক) ।

রাডার স্তর মিটারডিজাইনের বৈশিষ্ট্য

◎ অ্যান্টেনাটি ছোট আকারের, ইনস্টল করা সহজ; যোগাযোগহীন রাডার, কোনও পরাজয় এবং কোনও দূষণ নেই।

◎ ক্ষয়, ফেনা, জলীয় বাষ্প, তাপমাত্রা এবং চাপের পরিবর্তন দ্বারা প্রভাবিত নয়।

◎ রশ্মির কোণ ছোট এবং শক্তি কেন্দ্রীভূত হয়, যা প্রতিধ্বনি ক্ষমতা বাড়ায় এবং হস্তক্ষেপ এড়াতে সহায়তা করে।

◎ পরিমাপ অন্ধ এলাকা ছোট, এবং এটি ছোট ট্যাঙ্ক পরিমাপের জন্য ভাল ফলাফল অর্জন করতে পারে।

◎ উচ্চ সংকেত-শব্দ অনুপাত এমনকি অস্থির অবস্থার অধীনে আরও ভাল কর্মক্ষমতা জন্য।

রাডার স্তর মিটারইনস্টলেশনের প্রয়োজনীয়তা

• রেডার লেভেল মিটারটি ট্যাঙ্কের ব্যাসের 1/4 বা 1/6 এ ইনস্টল করা হয়। দ্রষ্টব্যঃ ট্যাঙ্কের প্রাচীর থেকে সর্বনিম্ন দূরত্ব 500 মিমি হওয়া উচিতঃ 1Datum সমতল, 2Containercenteror axisofsymmetry।

রাডার স্তর মিটারভুল ইনস্টলেশন

• শঙ্কুযুক্ত ট্যাঙ্কটি ইনলেটটির উপরে ইনস্টল করা যাবে না। দ্রষ্টব্যঃ বাইরে ইনস্টল করার সময় সানশ্যাড এবং বৃষ্টির প্রতিরোধের ব্যবস্থা নেওয়া উচিত। চিত্র 4 : 1Right, 2Wrong

• যখন ট্যাঙ্কে এমন কিছু বাধা থাকে যা পরিমাপকে প্রভাবিত করে, তখন স্বাভাবিকভাবে পরিমাপ করার জন্য একটি রিফ্লেক্টর ইনস্টল করা আবশ্যক।

সংযোগ পদ্ধতি

রাডার স্তর মিটারসুরক্ষা শ্রেণি

এই যন্ত্রটি IP66/67 সুরক্ষা শ্রেণীর প্রয়োজনীয়তা পূরণ করে। চিত্র 6:

• কিভাবে আপনার ইনস্টলেশন IP67 প্রয়োজনীয়তা পূরণ করে তা নিশ্চিত করুনঃ
• সিলিং হেড ক্ষতিগ্রস্ত হয় নি তা নিশ্চিত করুন।
• ক্যাবলটি ক্ষতিগ্রস্ত না হয়েছে তা নিশ্চিত করুন।
• ব্যবহার করা তারগুলি বৈদ্যুতিক সংযোগের স্পেসিফিকেশন পূরণ করে তা নিশ্চিত করুন। বৈদ্যুতিক ইন্টারফেসে প্রবেশের আগে তারটি বাঁকুন যাতে জলটি হাউজে প্রবাহিত না হয়, দেখুন 1
• দয়া করে ক্যাবল গ্রন্থি টানুন, দেখুন2
• অনুগ্রহ করে অপ্রচলিত বৈদ্যুতিক সংযোগগুলি অন্ধ প্লাগগুলির সাথে সংযুক্ত করুন, 3 দেখুন

রাডার স্তর মিটারযন্ত্র ডিবাগিং

উপকরণটিতে নিম্নরূপ তিনটি ডিবাগিং পদ্ধতি রয়েছেঃ

পদ্ধতি ১ঃ প্রদর্শন/কী

ডিসপ্লে স্ক্রিনের 4 টি বোতামের মাধ্যমে যন্ত্রটি ডিবাগ করা হয়। (চিত্র 7) 1LCD; 2Button।

পদ্ধতি 2:হোস্ট কম্পিউটারের ডিবাগিং

HART এর মাধ্যমে উপরের ক্যামেরার সাথে সংযুক্ত করুন (চিত্র 8)

1RS232 অথবা ইউএসবি;2রাডার লেভেল মিটার;3হার্ট অ্যাডাপ্টার;4250Ω প্রতিরোধ

পদ্ধতি 3: হার্ট হ্যান্ডহেল্ড প্রোগ্রামার প্রোগ্রামিং

হার্ট হ্যান্ডহেল্ড প্রোগ্রামার (চিত্র ৯)

1RS232 অথবা USB;2রাডার লেভেল মিটার;3250Ω প্রতিরোধ
