পণ্যের বিবরণ:
|
দুরত্ব পরিমাপ করা: | 120 মি | ট্রান্সমিটিং ফ্রিকোয়েন্সি: | 76GHz~81GHz, FM স্ক্যানিং ফ্রিকোয়েন্সি প্রস্থ 5GHz |
---|---|---|---|
অ্যান্টেনা ফর্ম: | লেন্স অ্যান্টেনা, অ্যান্টি-জারা লেন্স অ্যান্টেনা | প্রক্রিয়া সংযোগ: | স্ক্রু থ্রেড, ফ্ল্যাঞ্জ (ঐচ্ছিক), ফ্ল্যাঞ্জযুক্ত |
পরিমাপের যথার্থতা: | 0.05% - 0.1% FS | অপারেটিং তাপমাত্রা: | -40~130℃,-40~250℃ |
সিগন্যাল আউটপুট: | 4-20mA, 4-20mA/HART(দুই তার/চার তার) | পাওয়ার সাপ্লাই: | 24VDC, 220VAC |
লক্ষণীয় করা: | IP65 80 Ghz রাডার লেভেল ট্রান্সমিটার,কন্টিনিউয়াস ফ্রিকোয়েন্সি রাডার লেভেল ট্রান্সমিটার,লিকুইড লেভেল গেজ 20m 40m |

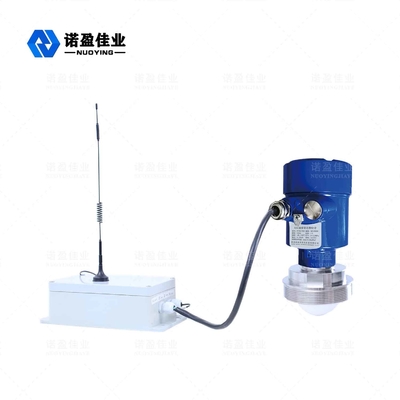

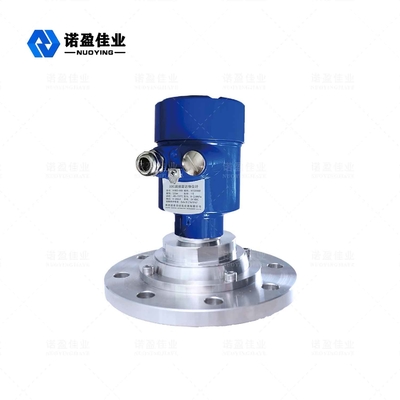

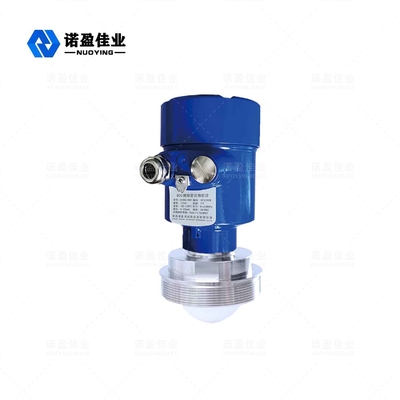

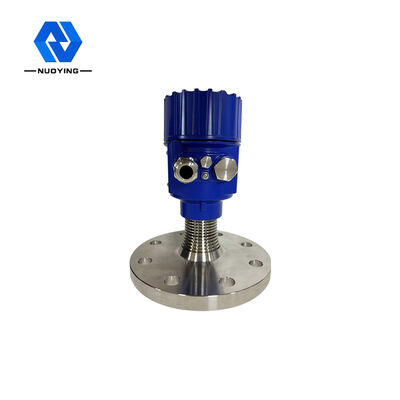

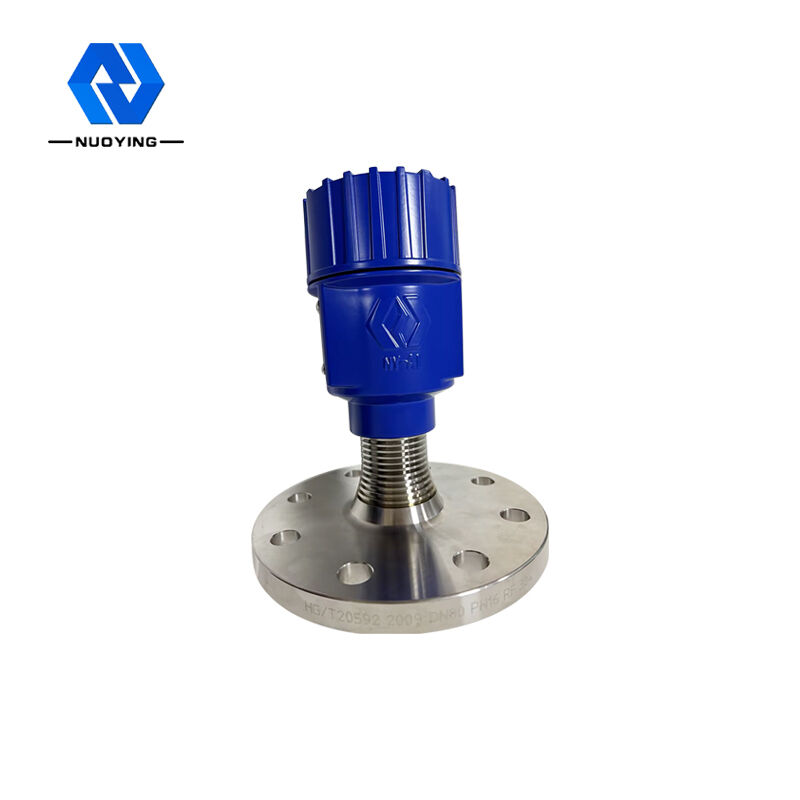

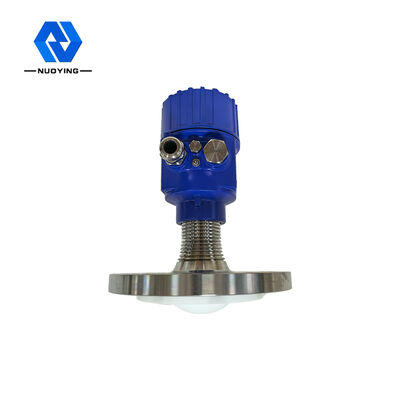

80GHz ক্রমাগত ফ্রিকোয়েন্সি মডুলেশন ওয়েভ রাডার লেভেল মিটার, পরিমাপ পরিসীমা: 0~20m,0~40m,0~80m,তরল লেভেল গেজ
80GHz ক্রমাগত ফ্রিকোয়েন্সি মড্যুলেশন তরঙ্গ রাডার স্তর মিটার
একটি মিলিমিটার তরঙ্গ ইলেক্ট্রোম্যাগনেটিক তরঙ্গ কি;সাধারণত 30-300GHz ফ্রিকোয়েন্সি ডোমেন (তরঙ্গদৈর্ঘ্য 1-10 মিমি) ইলেক্ট্রোম্যাগনেটিক তরঙ্গকে মিলিমিটার তরঙ্গ বলা হয়, যা মাইক্রোওয়েভ এবং দূর-ইনফ্রারেড তরঙ্গের ওভারল্যাপিং তরঙ্গদৈর্ঘ্যের পরিসরে অবস্থিত, তাই এটির বৈশিষ্ট্য রয়েছে
উভয় বর্ণালীর।এই পণ্যটির 76-81GHz ব্যান্ড হল এমন এলাকা যেখানে মানুষের সবচেয়ে কম বোধগম্যতা এবং প্রয়োগের বিকাশ ঘটেছে।
রাডার স্তর মিটারটেকনিক্যাল প্যারামিটার
ট্রান্সমিটিং ফ্রিকোয়েন্সি | 76GHz~81GHz, FM স্ক্যানিং ফ্রিকোয়েন্সি প্রস্থ 5GHz |

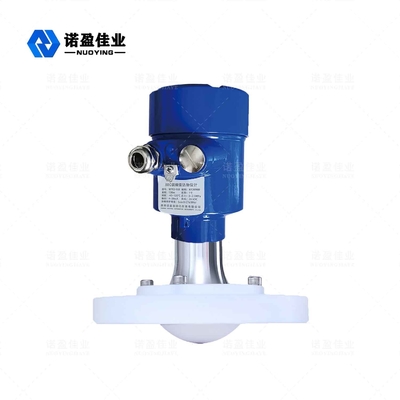

অ্যান্টেনা ফর্ম | লেন্স অ্যান্টেনা, অ্যান্টি-জারা লেন্স অ্যান্টেনা |
অ্যান্টেনা উপাদান | PTFE, 304+PTFE |
দুরত্ব পরিমাপ করা | 0.08~120মি |
পরিমাপের যথার্থতা | 0.05% - 0.1% FS |
পাওয়ার সাপ্লাই | 24VDC, 220VAC |
সিগন্যাল আউটপুট | 4...20mA/HART/RS485/Modbus... |
প্রক্রিয়া তাপমাত্রা | -40~+130℃, -40~+260℃ (≥260℃ কাস্টমাইজ করা যায়) |
প্রক্রিয়া চাপ | -0.1~4.0MPa |
প্রক্রিয়া সংযোগ | থ্রেড, বন্ধনী, ফ্ল্যাঞ্জ, স্যানিটারি ক্ল্যাম্প (ঐচ্ছিক) |
সুরক্ষা স্তর | IP65, IP67, IP68 (ঐচ্ছিক) |
বিস্ফোরণ-প্রমাণ গ্রেড | ExiaⅡCT6 Ga, ExdⅡCT6 Gb |
※ বিঃদ্রঃ:পণ্যহতে পারেঅনুযায়ী কাস্টমাইজডথেকেসুনির্দিষ্ট চাহিদাবলীএরব্যবহারকারীরা
রাডার স্তর মিটারঅপারেটিং নীতি
এফএম ওয়েভ এফএমসিডব্লিউ রাডার পণ্য (মিলিমিটার ওয়েভ রাডারও বলা হয়), কারণ তারা কু ব্যান্ড রাডারের তুলনায় উচ্চতর ফ্রিকোয়েন্সি সহ মিলিমিটার ওয়েভ ব্যান্ড ব্যবহার করে, তারা দূরবর্তী লক্ষ্য সনাক্তকরণ এবং শক্তিশালী ধোঁয়া এবং ধুলো পরিবেশে গুরুত্বপূর্ণ, যেমন দীর্ঘ-দূরত্বের ইমেজিং এবং মাল্টি। বর্ণালী ইমেজিং।অ্যাপ্লিকেশন, এবং মাইক্রোওয়েভ রাডারের চেয়ে ছোট লক্ষ্যগুলি সনাক্ত করতে পারে এবং উচ্চ রেজোলিউশন এবং শক্তিশালী গোপনীয়তার সাথে আরও সঠিক অবস্থান অর্জন করতে পারে।
রাডার স্তর মিটারনকশা বৈশিষ্ট্য
◎ খুব ভাল ক্ষণস্থায়ী কর্মক্ষমতা: স্ব-উন্নত CMOS মিলিমিটার তরঙ্গ রেডিও ফ্রিকোয়েন্সি চিপের উপর ভিত্তি করে, এটি একটি শক্ত রেডিও ফ্রিকোয়েন্সি আর্কিটেকচার এবং একটি উচ্চতর সংকেত থেকে শব্দ অনুপাত উপলব্ধি করে৷
◎ 5GHz ওয়ার্কিং ব্যান্ডউইথ, যাতে পণ্যটির উচ্চতর পরিমাপ রেজোলিউশন এবং পরিমাপের নির্ভুলতা থাকে।
◎ সমন্বয়: সুসংগত লেজার পালসের শুষ্ক কারেন্ট বা নন-লিনিয়ার ডিফারেন্স ফ্রিকোয়েন্সি প্রভাব দ্বারা চালিত ডাইপোল দোলন;
◎ কম শক্তি: মিলিমিটার-তরঙ্গ ফোটন শক্তি মাত্র কয়েক মিলিইলেক্ট্রন ভোল্ট, এবং সনাক্ত করার জন্য পদার্থের কোনও এক্স-রে আয়নকরণ এবং ক্ষতি হবে না, তাই সনাক্ত করা পদার্থের ক্ষতি করা সহজ নয়।
◎শক্তিশালী অনুপ্রবেশযোগ্যতা: এটি অ-পোলার উপকরণ জন্য শক্তিশালী অনুপ্রবেশ ক্ষমতা আছে.অনেক নন-ধাতু নন-পোলার পদার্থের এই ব্যান্ডে রশ্মির শোষণ কম থাকে, তাই এগুলোকে পদার্থের অভ্যন্তরীণ গঠন সনাক্ত করতে ব্যবহার করা যেতে পারে।উদাহরণ স্বরূপ, সিরামিক/কার্ডবোর্ড/প্লাস্টিক পণ্য/ফোমগুলি এই ব্যান্ডে ইলেক্ট্রোম্যাগনেটিক বিকিরণের জন্য স্বচ্ছ, এবং এয়ারপোর্ট/স্টেশন নিরাপত্তা পর্যবেক্ষণের জন্যও ব্যবহার করা যেতে পারে, যেমন যন্ত্রপাতি/বিস্ফোরক এবং ওষুধ সনাক্তকরণ, বা সার্কিট বোর্ড ঢালাই সনাক্তকরণের জন্য।
◎ পোলার অণু দ্বারা সহজেই শোষিত হয়;এই ব্যান্ডে নন-ইনিফর্ম সামগ্রীতে কম বিক্ষিপ্ততা রয়েছে এবং জলীয় বাষ্পের সামগ্রী সনাক্ত করতে এবং পরিমাপ করতে পারে।উপাদানের গঠন অধ্যয়ন করা বা তাদের বৈশিষ্ট্যযুক্ত বর্ণালী বিশ্লেষণ করে গুণমান নিয়ন্ত্রণ করাও সম্ভব।
◎ বড় পরিসর এবং ছোট অন্ধ এলাকা।সর্বাধিক পরিসীমা 120m পৌঁছতে পারে, এবং অন্ধ অঞ্চল 8cm পৌঁছতে পারে।
◎ ছোট বিম কোণ এবং ছোট অ্যান্টেনার আকার এটি ইনস্টল করা সহজ করে তোলে।এটি ট্যাঙ্কের শরীরের আকার এবং বাধাগুলির হস্তক্ষেপ দ্বারা কম প্রভাবিত হয়।
◎তরঙ্গদৈর্ঘ্য ছোট, এবং এটি কঠিন পৃষ্ঠে আরও ভাল প্রতিফলন বৈশিষ্ট্য রয়েছে, তাই লক্ষ্য করার জন্য কোন বিশেষ সার্বজনীন ফ্ল্যাঞ্জের প্রয়োজন নেই।
◎ অন-সাইট কর্মীদের রক্ষণাবেক্ষণ কাজের সুবিধার্থে দূরবর্তী ডিবাগিং এবং দূরবর্তী আপগ্রেড সমর্থন করে।

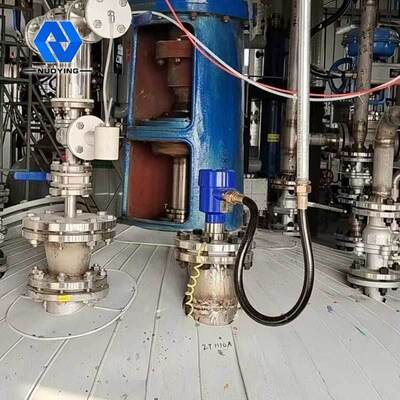

শিল্প পরিমাপে ব্যবহৃত একটি 80GHz ব্যান্ড রাডার হিসাবে, এতে উচ্চ-নির্ভুলতা, অ-যোগাযোগ স্তর এবং তরল স্তর পরিমাপ রয়েছে।এটির অন্যান্য সাধারণ মাইক্রোওয়েভ পালস রাডার এবং গাইডেড ওয়েভ রাডারের অতুলনীয় সুবিধা রয়েছে।অত্যন্ত সংকীর্ণ মরীচি এবং অনুপ্রবেশ ক্ষমতা আরো কার্যকর.
পরিমাপ কর্মক্ষমতা আপস ছাড়া অতি-জটিল কাজের অবস্থার মানিয়ে নিন.
