| ব্র্যান্ড নাম: | NUOYINGJIAYE |
| মডেল নম্বর: | NYRD701 |
| MOQ.: | 1 pcs |
| মূল্য: | $450 to $1700 /pcs |
| অর্থ প্রদানের শর্তাবলী: | T/T |
| সরবরাহের ক্ষমতা: | 1000 pcs/ pre month |

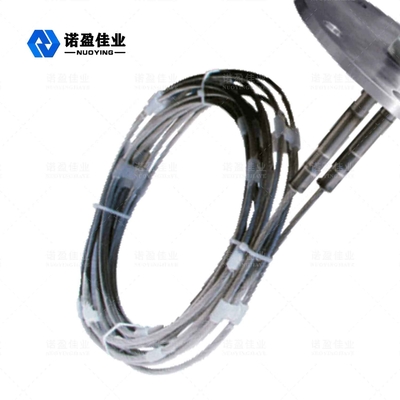

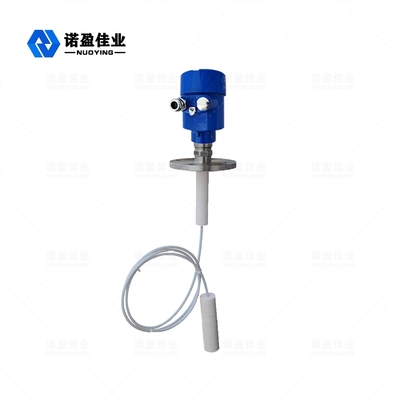

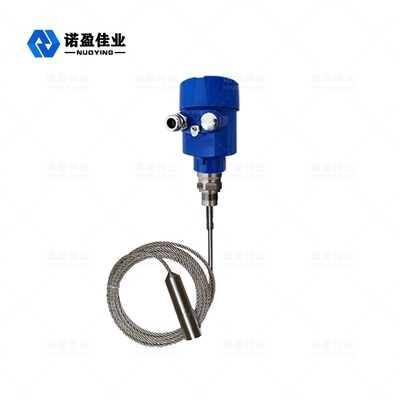

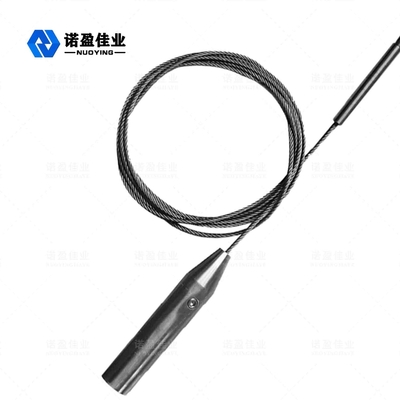

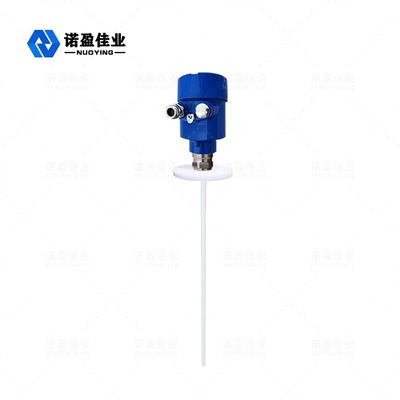

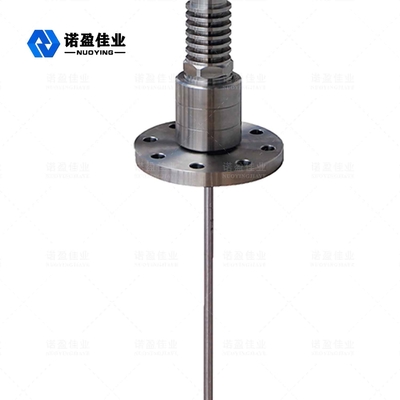

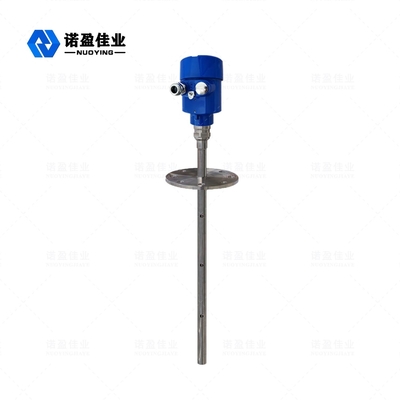

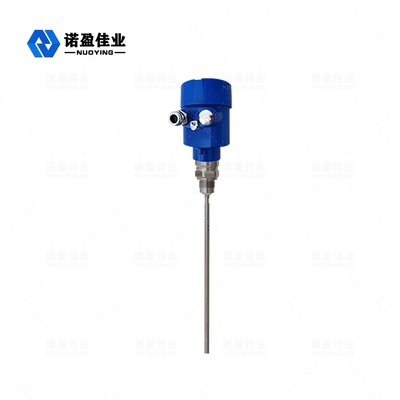

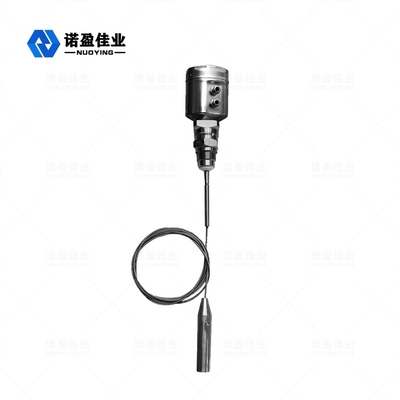

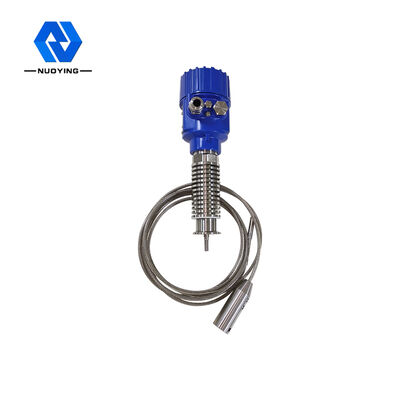

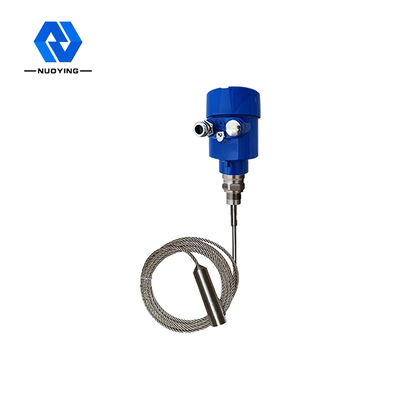

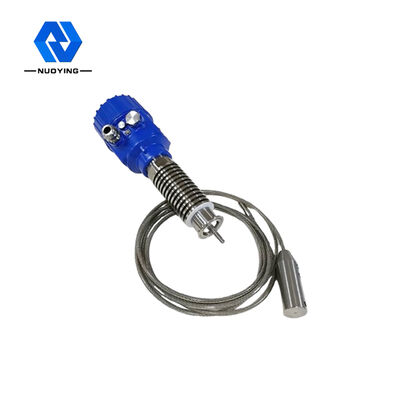

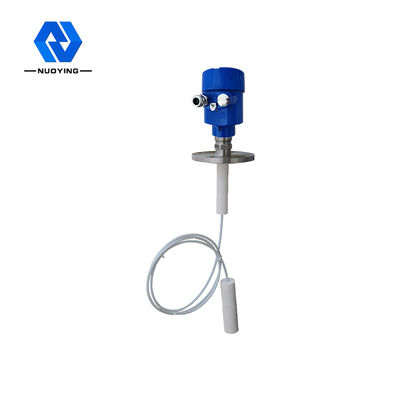

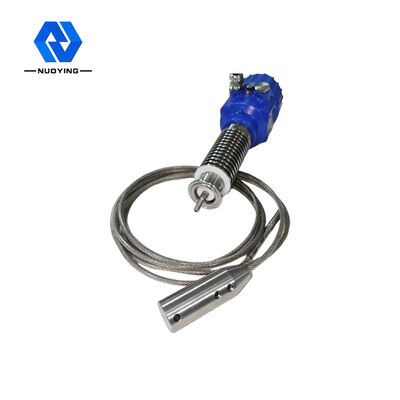

NYRD701 গাইডেড রাডার লেভেল ট্রান্সমিটার তরল, পেস্ট এবং স্লারির অবিচ্ছিন্ন স্তর পরিমাপের জন্য
NYRD701 গাইডেড রাডার লেভেল ট্রান্সমিটারের কার্যকারিতা নীতি
গাইডেড ওয়েভ রাডার দ্বারা প্রেরিত উচ্চ-ফ্রিকোয়েন্সি মাইক্রোওয়েভ পালস সনাক্তকরণ উপাদান (ইস্পাত তার বা ইস্পাত রড) বরাবর প্রসারিত হয়। যখন এটি পরিমাপ করা মাধ্যমের সাথে মিলিত হয়, তখন এটি অস্তরকের ধ্রুবকের আকস্মিক পরিবর্তনের কারণে প্রতিবিম্ব সৃষ্টি করে এবং পালস শক্তির একটি অংশ প্রতিফলিত হয়। প্রেরিত পালস এবং প্রতিফলিত পালসের মধ্যে সময়ের ব্যবধান পরিমাপ করা মাধ্যম থেকে দূরত্বের সমানুপাতিক।
ইনপুট:
গাইডেড ওয়েভ রাডার হল সময় ভ্রমণের নীতির উপর ভিত্তি করে একটি পরিমাপক যন্ত্র। রাডার তরঙ্গ আলোর গতিতে চলে এবং ইলেকট্রনিক উপাদানগুলির মাধ্যমে চলমান সময়কে উপাদান স্তরের সংকেতে রূপান্তর করা যেতে পারে। প্রোব উচ্চ-ফ্রিকোয়েন্সি পালস পাঠায় এবং তার বা রড প্রোবের সাথে প্রসারিত হয়। যখন পালস উপাদান পৃষ্ঠের সাথে মিলিত হয়, তখন এটি ফিরে প্রতিফলিত হয় এবং যন্ত্রের রিসিভার দ্বারা গ্রহণ করা হয় এবং দূরত্বের সংকেত উপাদান স্তরের সংকেতে রূপান্তরিত হয়।
প্রতিফলিত সংকেতটি তার বা রড প্রোবের মাধ্যমে যন্ত্রের ইলেকট্রনিক সার্কিটে প্রেরণ করা হয়। মাইক্রোপ্রসেসর সংকেত প্রক্রিয়া করে এবং উপাদান পৃষ্ঠের উপর মাইক্রোওয়েভ পালস দ্বারা উত্পন্ন প্রতিধ্বনি সনাক্ত করে। সঠিক প্রতিধ্বনি সংকেত স্বীকৃতি পালস সফ্টওয়্যার দ্বারা সম্পন্ন হয়।
উপাদান পৃষ্ঠ থেকে দূরত্ব D পালস টাইম ট্রাভেল T এর সমানুপাতিক:
D=C×T/2 (C হল আলোর গতি)।
যেহেতু খালি ট্যাঙ্কের দূরত্ব E জানা যায়, তাই উপাদানের স্তর L হল:
L=E-D
আউটপুট:
এটি খালি ট্যাঙ্কের উচ্চতা E (= শূন্য বিন্দু), পূর্ণ ট্যাঙ্কের উচ্চতা F (= সম্পূর্ণ স্কেল) এবং কিছু অ্যাপ্লিকেশন প্যারামিটার ইনপুট করে সেট করা হয়। অ্যাপ্লিকেশন প্যারামিটারগুলি স্বয়ংক্রিয়ভাবে যন্ত্রটিকে পরিমাপের পরিবেশের সাথে মানিয়ে নেবে, যা 4-20mA আউটপুটের সাথে সঙ্গতিপূর্ণ।
NYRD701 গাইডেড রাডার লেভেল ট্রান্সমিটার ডিজাইন বৈশিষ্ট্য
1. বুদ্ধিমান রাডার লেভেল মিটার উন্নত মাইক্রোওয়েভ প্রক্রিয়াকরণ প্রযুক্তি এবং অনন্য প্রতিধ্বনি আবিষ্কার প্রতিধ্বনি প্রক্রিয়াকরণ প্রযুক্তি গ্রহণ করে। যোগাযোগ পরিমাপ, উচ্চ পরিমাপের নির্ভুলতা, আরো সঠিক পরিমাপ। একই সময়ে, গাইডেড ওয়েভ রাডার আঠালোতার প্রতিরোধী এবং মাধ্যম তাপমাত্রা এবং আঠালোতার মতো বাহ্যিক তাপমাত্রা দ্বারা প্রভাবিত হয় না।
2. বিভিন্ন প্রক্রিয়া সংযোগ মোড এবং সনাক্তকরণ উপাদানগুলির প্রকারগুলি 70X সিরিজের গাইডেড ওয়েভ রাডার লেভেল মিটারগুলিকে বিভিন্ন জটিল কাজের শর্ত এবং অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলে। যেমন উচ্চ তাপমাত্রা, উচ্চ চাপ এবং কম অস্তরক ধ্রুবক মাধ্যম।
3. পালস ওয়ার্কিং মোডের সাথে, পণ্যটির অত্যন্ত কম নির্গমন শক্তি রয়েছে এবং এটি মানবদেহ এবং পরিবেশের কোনো ক্ষতি ছাড়াই বিভিন্ন ধাতু এবং অধাতু পাত্রে স্থাপন করা যেতে পারে।
NYRD701 গাইডেড রাডার লেভেল ট্রান্সমিটার প্রযুক্তিগত পরামিতি
| সাধারণ অ্যাপ্লিকেশন | তরল, ধুলো, কঠিন কণা |
| অ্যান্টেনা উপাদান | নমনীয় তার, PTFE, 304 (ঐচ্ছিক) |
| পরিমাপের পরিসীমা | 30m |
| পরিমাপের নির্ভুলতা | 0.05%-0.1%F.S |
| বিদ্যুৎ সরবরাহ | 24VDC(দুটি লাইন, চারটি লাইন) |
| মাধ্যমের তাপমাত্রা | -40~+130℃,-40~+250℃ |
| প্রক্রিয়া চাপ | -0.1~4.0MPa |
| প্রক্রিয়া সংযোগ | থ্রেড, ফ্ল্যাঞ্জ (ঐচ্ছিক) |
| সুরক্ষার স্তর | IP67 |
| বিস্ফোরণ-প্রমাণ গ্রেড | Exia II CT6 |
| সংকেত আউটপুট | 4...20mA/HART/RS485/Modbus... |
দ্রষ্টব্য: ব্যবহারকারীদের নির্দিষ্ট প্রয়োজনীয়তা অনুযায়ী পণ্য কাস্টমাইজ করা যেতে পারে।
NYRD701 গাইডেড রাডার লেভেল ট্রান্সমিটার অ্যাপ্লিকেশন ক্ষেত্র
1. পাওয়ার প্ল্যান্ট: জলাধার, সাইলো পাম্প, বাষ্পের বাটি, ছাই সংরক্ষণ, তেলের ট্যাঙ্ক ইত্যাদি।
2. তেলক্ষেত্র: অপরিশোধিত তেল স্টোরেজ ট্যাঙ্ক, পরিশোধিত তেল স্টোরেজ ট্যাঙ্ক, তিন-ফেজ সেপারেটর, সেটিং ট্যাঙ্ক, পয়ঃনিষ্কাশন ট্যাঙ্ক, ড্রিলিং কাদা ট্যাঙ্ক ইত্যাদি।
3. রাসায়নিক: অপরিশোধিত তেল পাতন টাওয়ার, কাঁচামাল সাইলো, মধ্যবর্তী সাইলো, বিক্রিয়া ট্যাঙ্ক, অ্যামোনিয়া ট্যাঙ্ক, অ্যাসফল্ট স্টোরেজ ট্যাঙ্ক ইত্যাদি।
4. ধাতুবিদ্যা: কাঁচামাল সাইলো, সহায়ক উপাদান সাইলো, ইলেক্ট্রোলাইটিক সেল বাফার ট্যাঙ্ক ইত্যাদি।
5. জল সম্পদ: খাল, জলাধার, কৃষি সেচ, নদীর জলের স্তর পর্যবেক্ষণ, আকস্মিক বন্যার সতর্কতা, শহুরে বন্যা ইত্যাদি।
6. খাদ্যদ্রব্য: জুস ফ্যাক্টরি, মিল্ক ফ্যাক্টরি, কাঁচা চিনি স্টোরেজ ট্যাঙ্ক, টমেটো পেস্ট স্টোরেজ ট্যাঙ্ক, ব্রুয়ারি স্টোরেজ ট্যাঙ্ক ইত্যাদি।
7. ফার্মাসিউটিক্যালস: চীনা ফার্মাসিউটিক্যাল স্টোরেজ ট্যাঙ্ক, সেপারেটর, গাঁজন ট্যাঙ্ক ইত্যাদি।
8. জল চিকিত্সা: জলাধার, সেসপুল, জল চিকিত্সা ট্যাঙ্ক, পলল ট্যাঙ্ক, গভীর কূপ, পানীয় জলের নেটওয়ার্ক ইত্যাদি।
9. কাগজ: কাঁচামাল সাইলো, স্টোরেজ টাওয়ার, শুকানোর ড্রাম, রাসায়নিক উপাদান স্টোরেজ সাইলো ইত্যাদি।
10. অন্যান্য: কোয়ারি, কয়লা খনি, পরিবেশ সুরক্ষা, জাহাজ নির্মাণ এবং অন্যান্য শিল্প।
