পণ্যের বিবরণ:
|
| মধ্যম: | ক্ষয়কারী তরল | উপাদান: | পিএফএ |
|---|---|---|---|
| দুরত্ব পরিমাপ করা: | 20 মি | অপারেটিং তাপমাত্রা: | -40~130℃ |
| সিগন্যাল আউটপুট: | 4...20mA/HART/RS485/Modbus... | সঠিকতা: | 3 মিমি |
| বিস্ফোরণ-প্রমাণ গ্রেড: | Exia IICT6 (ঐচ্ছিক) | বৈদ্যুতিক ইন্টারফেস: | M20×1. M20×1। 5, ½ " NPT 5, ½ " NPT |
| লক্ষণীয় করা: | পিএফএ রাডার ট্যাঙ্ক লেভেল গেজ,আইপি67 রাডার ট্যাঙ্ক লেভেল গেজ,পিএফএ গাইডেড ওয়েভ রাডার ট্রান্সমিটার |
||

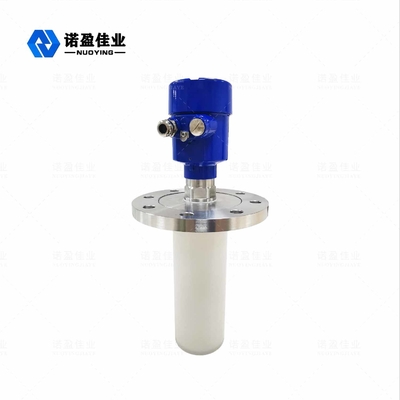

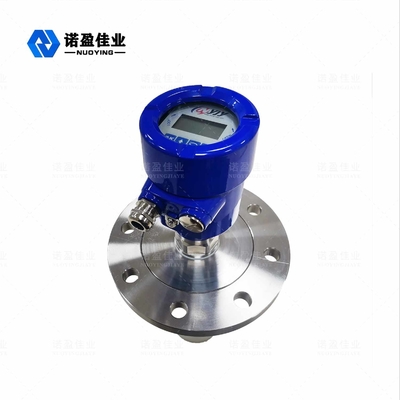

26GHz NYRD-86 রাডার স্তর মিটার
রাডার লেভেল মিটার NYRD80X সিরিজ সেন্সর হল একটি 26Hz হাই-ফ্রিকোয়েন্সি রাডার লেভেল মাপার যন্ত্র যার সর্বোচ্চ পরিমাপ দূরত্ব 80 মিটার।অ্যান্টেনাটি আরও অপ্টিমাইজ করা হয়েছে, এবং নতুন দ্রুত মাইক্রোপ্রসেসর উচ্চ হারের সংকেত বিশ্লেষণ প্রক্রিয়াকরণ করতে পারে যাতে যন্ত্রটিকে কিছু জটিল পরিমাপের শর্ত যেমন প্রতিক্রিয়া কেটলি, কঠিন সঞ্চয়স্থানে ব্যবহার করা যেতে পারে।
রাডার স্তর মিটারটেকনিক্যাল প্যারামিটার
| সাধারণ দরখাস্ত | ক্ষয়কারী তরল ইত্যাদি |
| ট্রান্সমিট ফ্রিকোয়েন্সি | 26GHz |
| সঠিকতা | 3 মিমি |
| পরিসর | 20 মি |
| অ্যান্টেনা উপাদান | PFA (ঐচ্ছিক) |
| ইকো স্যাম্পলিং | 100 বার/সেকেন্ড |
| প্রক্রিয়া তাপমাত্রা | -40~130℃ |
| পরিবেষ্টিত আর্দ্রতা | 0~90% |
| রেজোলিউশন | 1 মিমি |
| প্রক্রিয়া সংযোগ | ফ্ল্যাঞ্জ |
| বৈদ্যুতিক ইন্টারফেস | M20×1।5, ½ " NPT |
| সিগন্যাল আউটপুট | 4...20mA/HART/RS485/Modbus... |
| শক্তি সরবরাহ করুন | 24V DC 220VAC (ঐচ্ছিক) |
| শক্তি | 3W |
| বিস্ফোরণ-প্রমাণ গ্রেড | ExiaⅡCT6(ঐচ্ছিক) |
| সুরক্ষা বর্গ | IP67 |
※ বিঃদ্রঃ:পণ্যহতে পারেঅনুযায়ী কাস্টমাইজডথেকেসুনির্দিষ্ট চাহিদাবলীএরব্যবহারকারীরা
PFA উপাদান ব্যবহার করে রাডার লেভেল মিটার অ্যান্টেনা, PFA প্লাস্টিক হল অল্প পরিমাণ পারফ্লুরোপ্রোপাইল পারফ্লুরোভিনাইল ইথার এবং পলিটেট্রাফ্লুরোইথিলিনের একটি কপলিমার।গলানোর সমন্বয় বৃদ্ধি করা হয় এবং দ্রবণের সান্দ্রতা হ্রাস পায়, যখন বৈশিষ্ট্যগুলি PTFE এর তুলনায় অপরিবর্তিত থাকে।রজন সরাসরি সাধারণ থার্মোপ্লাস্টিক ছাঁচনির্মাণ দ্বারা প্রক্রিয়া করা যেতে পারে।জারা-প্রতিরোধী অংশ, পরিধান প্রতিরোধী অংশ, সিলিং অংশ, অন্তরক অংশ এবং চিকিৎসা যন্ত্র অংশ তৈরির জন্য উপযুক্ত।
রাডার স্তর মিটার পরিমাপের নীতি
রাডার স্তরের অ্যান্টেনা একটি সংকীর্ণ মাইক্রোওয়েভ পালস নির্গত করে এবং এটি অ্যান্টেনার মাধ্যমে নীচে প্রেরণ করে।পালস পরিমাপ করা মাধ্যমের পৃষ্ঠকে স্পর্শ করার পরে, এটি আবার প্রতিফলিত হয় এবং অ্যান্টেনা সিস্টেম দ্বারা আবার গৃহীত হয়, ইলেকট্রনিক সার্কিট অংশে সংকেত প্রেরণ করে স্বয়ংক্রিয়ভাবে একটি অবজেক্ট পজিশন সিগন্যালে রূপান্তরিত হয় (কারণ পালস প্রচারের গতি অত্যন্ত দ্রুত, ইলেক্ট্রোম্যাগনেটিক তরঙ্গের লক্ষ্যে পৌঁছাতে এবং রিসিভারে প্রতিফলিত হতে যে সময় লাগে তা প্রায় তাত্ক্ষণিক।)
রাডার স্তর মিটারনকশা বৈশিষ্ট্য
