পণ্যের বিবরণ:
|
| দুরত্ব পরিমাপ করা: | 30মি | অ্যান্টেনার ধরন: | উচ্চ তাপমাত্রা এবং উচ্চ চাপ তারের অ্যান্টেনা |
|---|---|---|---|
| স্যাম্পলিং: | প্রতিধ্বনি 55 নমুনা / সে | প্রক্রিয়া সংযোগ: | ফ্ল্যাঞ্জ ইনস্টলেশন (ঐচ্ছিক) |
| বিস্ফোরণের মাত্রা: | EXiaIICT6 | অপারেটিং তাপমাত্রা: | -40~500℃ |
| সিগন্যাল আউটপুট: | 4-20mA, 4-20mA/HART(দুই তার/চার তার) | প্রক্রিয়া চাপ: | -0.1-4MPa, -1~40BAR |
| লক্ষণীয় করা: | 1.8GHz গাইডেড ওয়েভ রাডার লেভেল ট্রান্সমিটার,30 মিটার গাইডেড ওয়েভ রাডার লেভেল ট্রান্সমিটার,30 মিটার গাইডেড ওয়েভ লেভেল ট্রান্সমিটার |
||

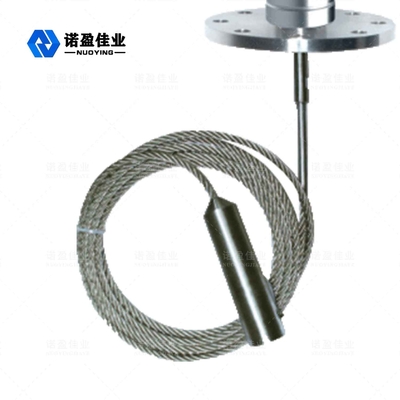

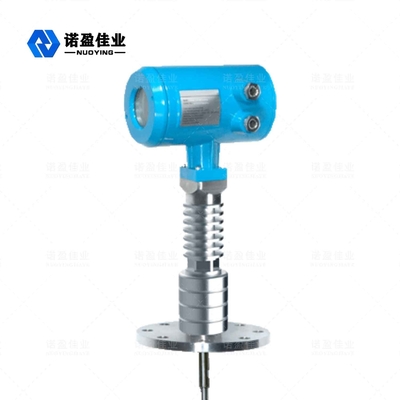

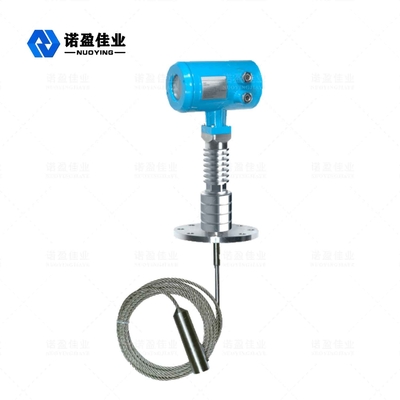

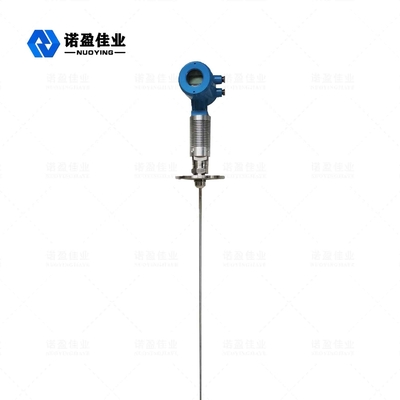

NYRD705 1.8GHz গাইডেড ওয়েভ রাডার স্তর মিটার
গাইডেড ওয়েভ রাডার লেভেল মিটার হল টাইম ডোমেন রিফ্লেকশন (TDR) এর নীতির উপর ভিত্তি করে একটি লেভেল মিটার।রাডার লেভেল গেজের ইলেক্ট্রোম্যাগনেটিক পালস স্টিলের ক্যাবল বা প্রোবের সাথে আলোর গতিতে প্রচার করে।লেভেল মিটারের নাড়ির কিছু অংশ প্রতিধ্বনিত হয়ে প্রতিধ্বনি তৈরি করে এবং একই পথ ধরে পালস ট্রান্সমিটারে ফিরে আসে।ট্রান্সমিটার এবং পরিমাপ করা মাধ্যমের পৃষ্ঠের মধ্যে দূরত্ব সেই সময়ের মধ্যে নাড়ির প্রচারের সময়ের সমানুপাতিক এবং তরল স্তরের উচ্চতা গণনা করা হয়।
রাডার স্তর মিটারটেকনিক্যাল প্যারামিটার
| পরামিতি |
ফ্রিকোয়েন্সি: 100MHZ-1.8GHZ পরিমাপ পরিসীমা:-তারের :0-30m;রড, সমাক্ষঃ 0-6 মি পুনরাবৃত্তিযোগ্যতা: ± 3 মিমি রেজোলিউশন: 1 মিমি নমুনা: প্রতিধ্বনি 55 নমুনা / সে প্রতিক্রিয়া গতি: 0.2S (প্রকৃত ব্যবহারের উপর নির্ভর করে) আউটপুট বর্তমান সংকেত: 4-20mA নির্ভুলতা: <0.1% |
| কমিউনিকেশন ইন্টারফেস | HART যোগাযোগ প্রোটোকল |
| প্রক্রিয়া সংযোগ |
জি 1-1/2 ফ্ল্যাঞ্জ DN50, DN80, DN100, DN150 |
| প্রক্রিয়া চাপ | -1 ~ 40 বার |
| শক্তি |
পাওয়ার: 24VDC (± 10%), রিপল ভোল্টেজ: 1Vpp পাওয়ার খরচ: সর্বোচ্চ 22.5mA |
| পরিবেশের অবস্থা | তাপমাত্রা -40 ℃ ~ +80 ℃ |
| হাউজিং সুরক্ষা গ্রেড | IP68 |
| বিস্ফোরণের মাত্রা | EXiaIICT6 |
| ইন্সট্রুমেন্টেশন পাওয়ার সাপ্লাই এবং সিগন্যাল আউটপুট তারের সংযোগ |
একটি দুই-কোর ঢালযুক্ত তারের ভাগ করা কেবল এন্ট্রি: 2 M20 × 1.5 (তারের ব্যাস 5 - 9 মিমি) |
※ বিঃদ্রঃ:পণ্যহতে পারেঅনুযায়ী কাস্টমাইজডথেকেসুনির্দিষ্ট চাহিদাবলীএরব্যবহারকারীরা
রাডার স্তর মিটারঅপারেটিং নীতি
গাইডেড ওয়েভ রাডার হল এক ধরনের পরিমাপ যন্ত্র যা সময় ভ্রমণের নীতির উপর ভিত্তি করে তৈরি।রাডার তরঙ্গ আলোর গতিতে ভ্রমণ করে এবং এর চলমান সময়কে বৈদ্যুতিন উপাদানগুলির দ্বারা একটি স্তরের সংকেতে রূপান্তর করা যেতে পারে।প্রোব উচ্চ-ফ্রিকোয়েন্সি ডাল নির্গত করে যা তারের বরাবর ছড়িয়ে পড়ে এবং ডালগুলি যখন উপাদান পৃষ্ঠের মুখোমুখি হয় এবং মিটারের ভিতরে রিসিভার দ্বারা প্রাপ্ত হয় তখন প্রতিফলিত হয়।দূরত্ব সংকেত তারপর স্তর সংকেত রূপান্তরিত হয়.
ইনপুট
প্রতিফলিত পালস সংকেত মিটারের ইলেকট্রনিক সার্কিটে তারের বরাবর পরিচালিত হয় এবং মাইক্রোপ্রসেসর উপাদান পৃষ্ঠে মাইক্রোওয়েভ ডাল দ্বারা উত্পাদিত প্রতিধ্বনি সনাক্ত করতে এই সংকেতটি প্রক্রিয়া করে।সঠিক প্রতিধ্বনি সংকেত সনাক্তকরণ বুদ্ধিমান সফ্টওয়্যার দ্বারা সম্পন্ন করা হয়.উপাদান পৃষ্ঠ থেকে দূরত্ব D নাড়ির সময় ভ্রমণ T-এর সমানুপাতিক:
D=C×T/2
যেখানে C হল আলোর গতি
খালি ট্যাঙ্কের দূরত্ব E হিসাবে পরিচিত, স্তর L হল:
L=ED
আউটপুট
খালি ট্যাঙ্কের উচ্চতা E (= শূন্য বিন্দু), সম্পূর্ণ ট্যাঙ্কের উচ্চতা F (= সম্পূর্ণ স্কেল) এবং কিছু প্রয়োগ পরামিতি অনুযায়ী সেট করুন।অ্যাপ্লিকেশন পরামিতিগুলি স্বয়ংক্রিয়ভাবে যন্ত্রটিকে পরিমাপের পরিবেশের সাথে খাপ খাইয়ে নেবে, যা 4 ~ 20mA এর আউটপুটের সাথে সম্পর্কিত।
রাডার স্তর মিটারবৈদ্যুতিক সংযোগ
◎ সরবরাহ ভোল্টেজ
(4 ~20)mA/HART(দুই-তার)
পাওয়ার সাপ্লাই এবং আউটপুট কারেন্ট সিগন্যাল একটি দুই-কোর শিল্ডেড ক্যাবল শেয়ার করে।নির্দিষ্ট সরবরাহ ভোল্টেজ পরিসীমা জন্য প্রযুক্তিগত তথ্য পড়ুন.অভ্যন্তরীণভাবে নিরাপদ প্রকারের জন্য, পাওয়ার সাপ্লাই এবং যন্ত্রের মধ্যে একটি নিরাপত্তা বাধা যোগ করতে হবে।
(4~20)mA/HART(চার-তার)
পাওয়ার সাপ্লাই এবং কারেন্ট সিগন্যাল আলাদা করা হয়েছে এবং প্রতিটিতে একটি দুই-কোর ঢালযুক্ত তার ব্যবহার করা হয়েছে।নির্দিষ্ট সরবরাহ ভোল্টেজ পরিসীমা জন্য প্রযুক্তিগত তথ্য পড়ুন.
আরএস৪৮৫/মডবাস
পাওয়ার সাপ্লাই এবং মডবাস সিগন্যাল আলাদা করা হয়েছে এবং প্রত্যেকে একটি দুই-কোর ঢালযুক্ত তার ব্যবহার করে।নির্দিষ্ট সরবরাহ ভোল্টেজ পরিসীমা জন্য প্রযুক্তিগত তথ্য দেখুন.
