| ব্র্যান্ড নাম: | Nuoying JIAYE |
| মডেল নম্বর: | NYRD806 |
| MOQ.: | ১টি সেট |
| মূল্য: | 130USD - 9000USD |
| অর্থ প্রদানের শর্তাবলী: | টি/টি |
| সরবরাহের ক্ষমতা: | মাসে 1000 ইউনিট |

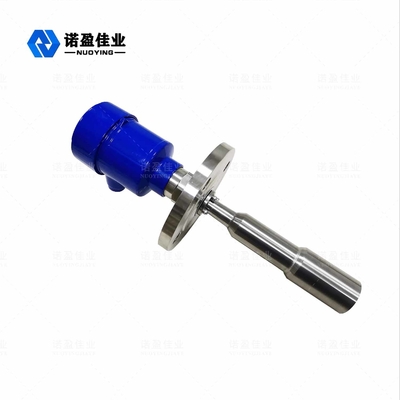

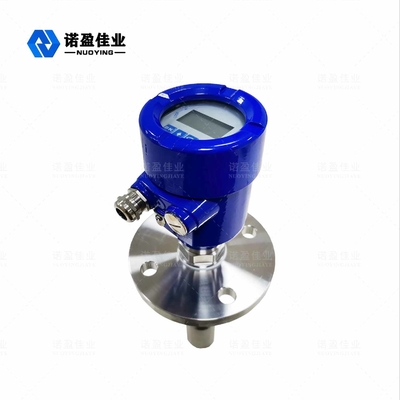

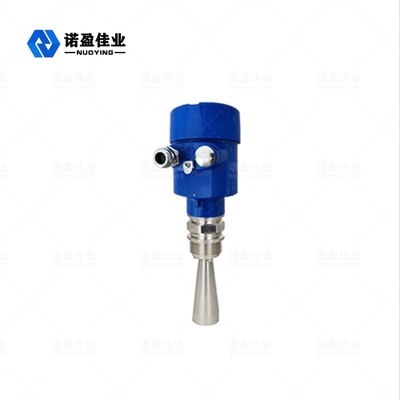

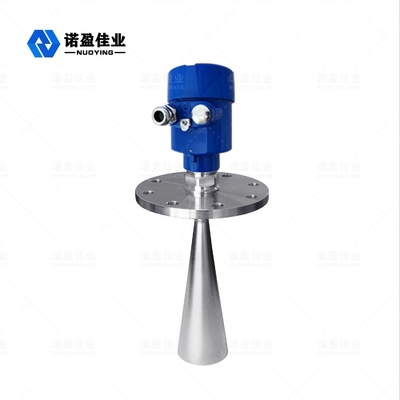

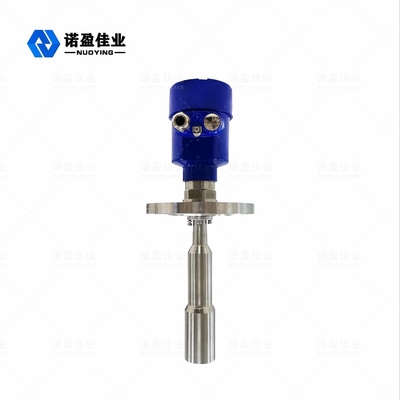

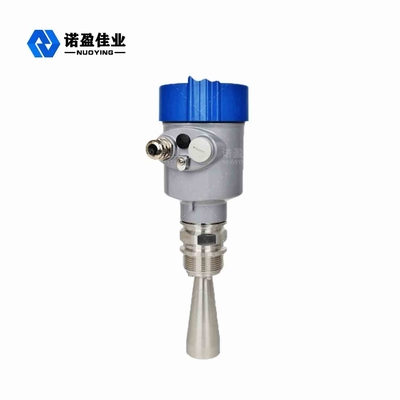

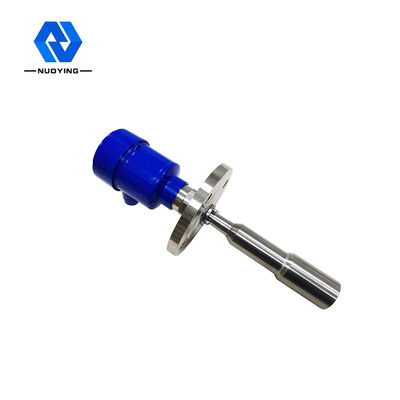

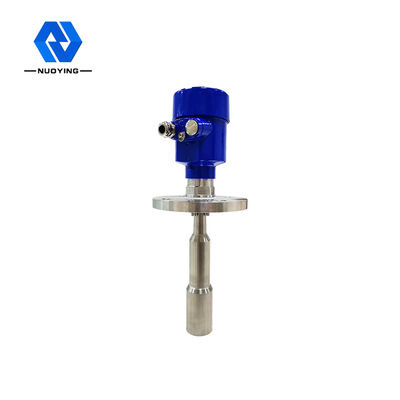

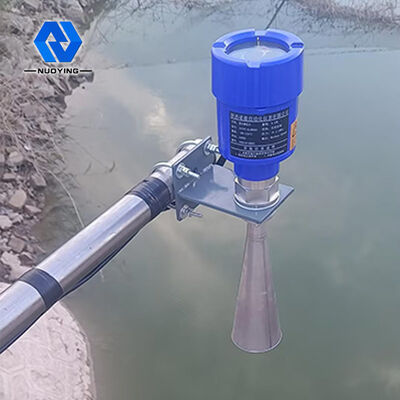

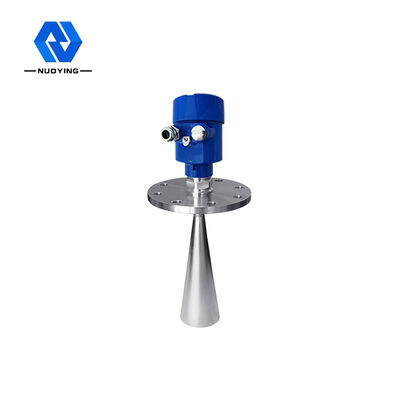

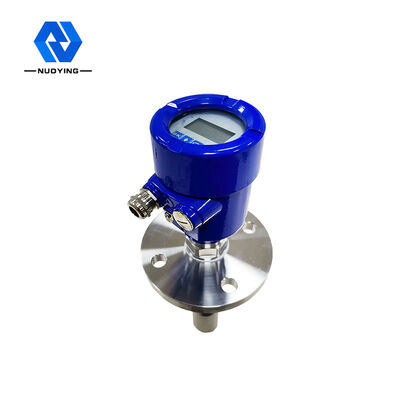

26GHz রাডার সিগন্যাল লেভেল মিটার ওয়েভ রাডার সলিড লেভেল সেন্সর গাইডেড রাডার অ্যাসিড ওয়াটার লেভেল গেজ ট্রান্সমিটার
রাডার লেভেল ট্রান্সমিটারপণ্যের প্রবর্তন
এনওয়াইআর ডি 80 এক্স সিরিজের রাডার লেভেল মিটার একটি 26Hz উচ্চ ফ্রিকোয়েন্সির রাডার লেভেল পরিমাপ যন্ত্র যা সর্বোচ্চ পরিমাপ দূরত্ব 80 মিটার। অ্যান্টেনাটি আরও অনুকূলিত করা হয়েছে,এবং নতুন দ্রুত মাইক্রোপ্রসেসর উচ্চ গতির সংকেত বিশ্লেষণ প্রক্রিয়াকরণ সম্পাদন করতে পারেন যাতে যন্ত্রটি কিছু জটিল পরিমাপ অবস্থার জন্য ব্যবহার করা যেতে পারে যেমন প্রতিক্রিয়া kettleসলিড স্টোরেজ।
রাডার লেভেল ট্রান্সমিটারপ্রযুক্তিগত পরামিতি
| মডেল | NYRD-806 |
| প্রয়োগ | তাপমাত্রা, চাপ এবং সামান্য ক্ষয়কারী তরল |
| পরিমাপ পরিসীমা | ৩০ মিটার |
| অ্যান্টেনা উপাদান | ৩১৬ এল |
| সঠিকতা | ±3 মিমি |
| মাঝারি তাপমাত্রা | 40C √ 250°C |
| প্রসেস চাপ | 0.1 〜4.OMPa |
| পাওয়ার সাপ্লাই | 24VDC (দুটি লাইন, চার লাইন) |
| প্রসেস সংযোগ | সমর্থন, ফ্ল্যাঞ্জ |
| সুরক্ষা গ্রেড | আইপি ৬৭ |
| ফ্রিকোয়েন্সি রেঞ্জ | ২৬ গিগাহার্জ |
| বিস্ফোরণ প্রতিরোধী গ্রেড | Exia II C T6 Ga/ Exd ia IIC T6 Gb এর মধ্যে |
| সিগন্যাল আউটপুট | 4... 20mA/HART (দুই / চার) RS485/Modbus... |
| অভিনয় সংখ্যা | প্রক্রিয়া তাপমাত্রা |
| এনওয়াইআরডি | ১-৪০ 〜+১০০°সি |
| প্রোডাক্ট মডেল | ২-৪০ 〜+১৩০°সি |
| ৮০৫ রেঞ্জ ১০ মিটার | ৩-৪০ 〜+২৫০°সি |
| 806 ব্যাসার্ধ30 মিটার | ৪-৪০ 〜+৪০০°সি |
| 807 রেঞ্জ20 মিটার | Y বিশেষ কাস্টম টাইপ |
| 808 রেঞ্জ70m | প্রসেস চাপ |
| 809 পরিসীমা35m | ১-০.১ 〜+০.৩ এমপিএ |
| ৮১০ মিটার | ২-০.১ 〜+২.০ এমপিএ |
| -৮৬ রেঞ্জ ২০ মিটার | ৩-০.১-৪.০ এমপিএ |
| -87 রেঞ্জ35 মিটার | Y বিশেষ কাস্টম টাইপ |
| - এসএল রেঞ্জ30 মি,80 মি | সিলিং |
| - পিবি রেঞ্জ ৪০ মিটার | Y ভিটন |
| - এসডি রেঞ্জ ৪০ মিটার | কে কালরেজ |
| - টিজে রেঞ্জ ৪০ মিটার | Y বিশেষ কাস্টম টাইপ |
| অ্যান্টেনা/আকার/উপাদান | শেল উপাদান/ সুরক্ষা |
| একটি ব্যাটার অ্যান্টেনা / সিলড হর্ন / পিটিএফই | অ্যালুমিনিয়াম/আইপি৬৭ |
| বি ট্রাম্পেট অ্যান্টেনা / ৪৬ মিমি / ৩১৬ এল | D অ্যালুমিনিয়াম (ডাবল চেম্বার) /IP67 S SS 304/IP68 |
| সি ট্রাম্পেট অ্যান্টেনা / 76mm / 316L | Y বিশেষ কাস্টম টাইপ |
| ডি ট্রাম্পেট অ্যান্টেনা / 96mm / 316L | বিস্ফোরণ প্রতিরোধী গ্রেড |
| E ট্রাম্পেট অ্যান্টেনা 121mm/316L | P মানক |
| এফ টিল্ট অ্যান্টেনা / 242mm 316L | L এক্সিয়া IICT6 |
| P ফ্ল্যাট অ্যান্টেনা / পিটিএফই | জি এক্সড[আইএ] আইআইসিটি৬ |
| এস ড্রপলেট অ্যান্টেনা / পিটিএফই | Y বিশেষ কাস্টম টাইপ |
| R রড অ্যান্টেনা / সিলড হর্ন / পিএফএ | বৈদ্যুতিক ইন্টারফেস |
| Y বিশেষ কাস্টম টাইপ | এম এম২০এক্স১.৫ |
| প্রক্রিয়া নিয়ন্ত্রণ | N 1/2 NPT |
| একটি থ্রেড সংযোগঃ G1%A | Y বিশেষ কাস্টম টাইপ |
| বি ফ্ল্যাঞ্জ সংযোগঃ DN50 | প্রদর্শন |
| C ফ্ল্যাঞ্জ সংযোগঃ DN80 | একটি বেল্ট |
| D ফ্ল্যাঞ্জ সংযোগঃ DN100 | এক্স ছাড়া |
| E ফ্ল্যাঞ্জ সংযোগঃ DN 150 | র্যাং (ইউনিটঃ সেমি) |
| F ইউনিভার্সাল ফ্ল্যাঞ্জ সংযোগ | এক্স |
| G ক্ল্যাম্পিং ইনস্টলেশন | |
| H স্টেনট ইনস্টলেশন | |
| Y বিশেষ কাস্টম টাইপ | |
| আউটপুট / সরবরাহ ক্ষমতা | |
| 2 4 ~ 20mA/24VDC দুই-ক্যার | |
| 3 4 ~ 20mA/24VDC/হার্ট দুই তারের | |
| 4 4〜20mA/220VAC/হার্ট চারটি তারের | |
| 5 RS485/মডবাস |
দ্রষ্টব্যঃ চাহিদা অনুযায়ী কাস্টমাইজড
রাডার লেভেল ট্রান্সমিটারঅপারেটিং নীতি
রাডার স্তরের অ্যান্টেনা একটি সংকীর্ণ মাইক্রোওয়েভ পালস নির্গত করে এবং এটি অ্যান্টেনা মাধ্যমে ডাউন প্রেরণ করে।এটি ফিরে প্রতিফলিত হয় এবং আবার অ্যান্টেনা সিস্টেম দ্বারা গৃহীত হয়, ইলেকট্রনিক সার্কিট অংশ স্বয়ংক্রিয়ভাবে একটি বস্তুর অবস্থান সংকেত রূপান্তরিত সিগন্যাল প্রেরণ,, কারণ নাড়ি ছড়িয়ে গতি অত্যন্ত দ্রুত,ইলেক্ট্রোম্যাগনেটিক তরঙ্গের লক্ষ্যে পৌঁছানোর এবং রিসিভারে প্রতিফলিত হওয়ার সময় প্রায় তাত্ক্ষণিক) পরিমাপের বেস পৃষ্ঠঃ থ্রেড নীচে বা ফ্ল্যাঞ্জ কভার
দ্রষ্টব্যঃ সর্বোচ্চ স্তরটি পরিমাপের অন্ধ এলাকায় প্রবেশ করতে পারে না তা নিশ্চিত করার জন্য রাডার অবজেক্ট টাইমিং ব্যবহার করুন ((চিত্রের এলাকা ডি)
রাডার লেভেল ট্রান্সমিটারডিজাইনের বৈশিষ্ট্য
