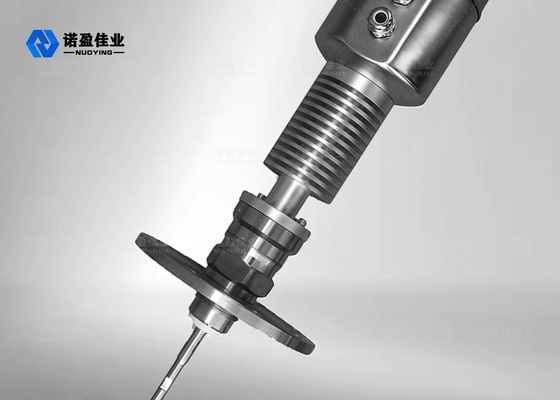

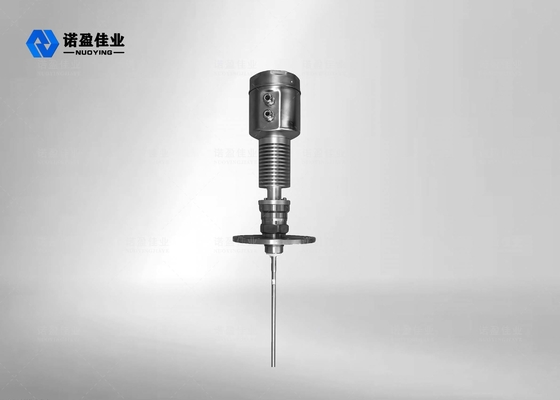

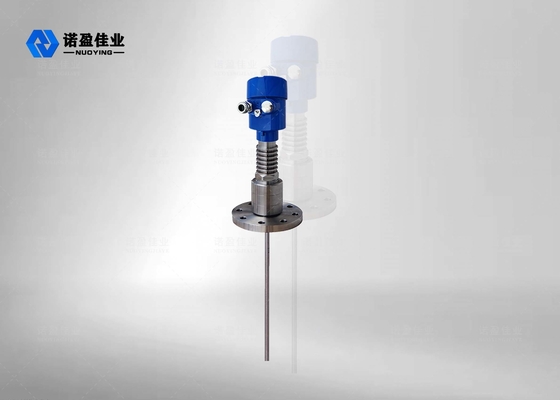

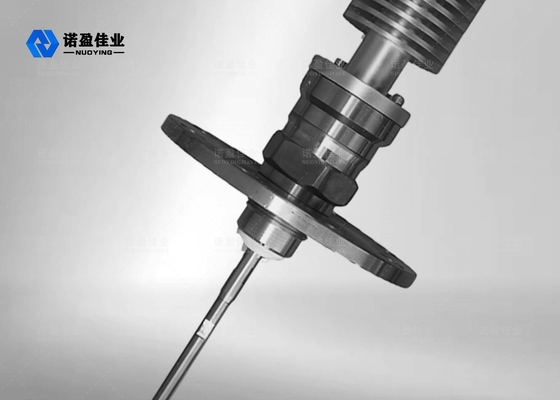

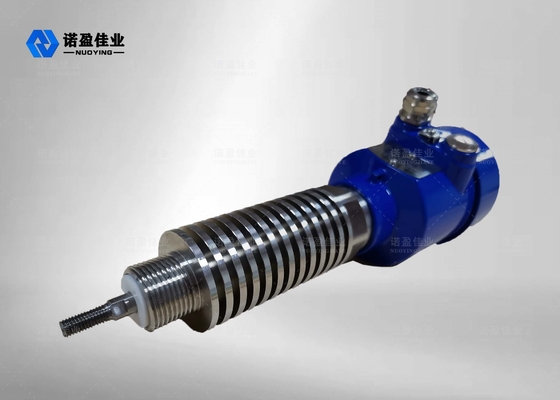

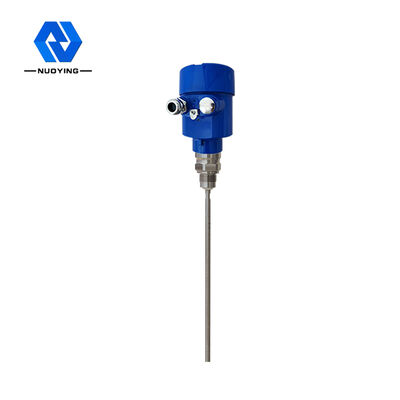

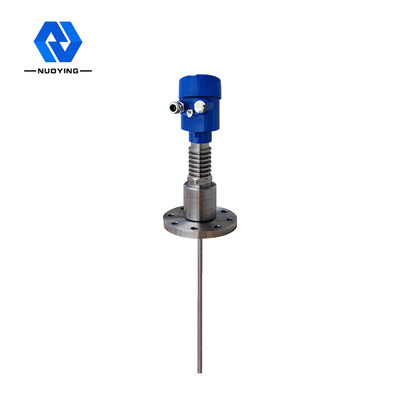

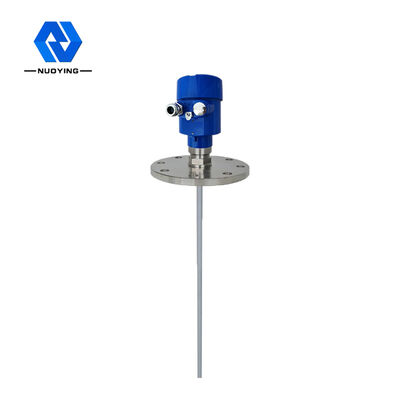

NYRD-705 উচ্চ তাপমাত্রা সেন্সর ওয়েভ রাডার লেভেল মিটার ট্রান্সমিটার লো ডায়লেক্টিক ধ্রুবক তরল15M পরিসীমা জন্য

NYRD-705 উচ্চ তাপমাত্রা সেন্সর ওয়েভ রাডার লেভেল মিটার ট্রান্সমিটার লো ডায়লেক্টিক ধ্রুবক তরল15M পরিসীমা জন্য

ব্র্যান্ড নাম:	NUOYING
মডেল নম্বর:	NYRD-705
MOQ.:	১ পিসি
মূল্য:	$239 to $569/pcs
অর্থ প্রদানের শর্তাবলী:	টি/টি
সরবরাহের ক্ষমতা:	প্রতি মাসে 1000 পিসি

বিস্তারিত তথ্য

পণ্যের বিবরণ

বিস্তারিত তথ্য

উৎপত্তি স্থল:

জিয়ান, শানসি, চীন

সাক্ষ্যদান:

CE, SIL, ATEX

গ্রেড:

ইন্ডাস্ট্রিয়াল

ওয়ারেন্টি:

12 মাস

কাস্টমাইজড সমর্থন:

OEM, ODM

পরিচিতিমুলক নাম:

NUOYING

সাধারণ অ্যাপ্লিকেশন:

নির্ভুলতা পরিমাপ:

0.05%-0.1%FS

পাওয়ার সাপ্লাই:

24Vdc

অ্যান্টেনা উপাদান নির্বাচন:

304 (ঐচ্ছিক)

মাঝারি তাপমাত্রা:

-40~+500℃

পরিমাপ পরিসীমা:

15 মি

প্যাকেজিং বিবরণ:

60*30*30 সেমি

যোগানের ক্ষমতা:

প্রতি মাসে 1000 পিসি

পণ্যের বিবরণ

শক্তিশালী ক্ষয়কারী তরলের জন্য ওয়েভ রাডার লেভেল মিটার

NYRD-703 রাডার লেভেল ট্রান্সমিটার সংক্ষিপ্ত বিবরণ

পণ্যের প্যারামিটার

সাধারণ অ্যাপ্লিকেশন	তরল
অ্যান্টেনা উপাদান	৩০৪ (ঐচ্ছিক)
পরিমাপের পরিসীমা	১৫মি
পাওয়ার সাপ্লাই	২৪VDC (দুই তার, চার তার)
মাধ্যম তাপমাত্রা	-৪০~৫০০℃
প্রক্রিয়া চাপ	-০.১~৪.০MPa
প্রক্রিয়া সংযোগ	থ্রেড, ফ্ল্যাঞ্জ (ঐচ্ছিক)
সিগন্যাল আউটপুট	৪...২০mA/HART/RS485/Modbus...

পণ্যের বিবরণ

NYRD705 গাইডেড ওয়েভ রাডার লেভেল ট্রান্সমিটার কার্যপ্রণালী

গাইডেড ওয়েভ রাডার দ্বারা প্রেরিত উচ্চ-ফ্রিকোয়েন্সি মাইক্রোওয়েভ পালস সনাক্তকরণ উপাদান (স্টিল কেবল বা স্টিল রড) বরাবর প্রসারিত হয়। যখন পরিমাপ করা মাধ্যমের সংস্পর্শে আসে, তখন ডাইইলেকট্রিক ধ্রুবকের আকস্মিক পরিবর্তনের কারণে এটি প্রতিফলিত হয় এবং পালস শক্তির একটি অংশ প্রতিফলিত হয়ে ফিরে আসে। প্রেরিত পালস এবং প্রতিফলিত পালসের মধ্যে সময়ের ব্যবধান পরিমাপ করা মাধ্যমের দূরত্বে আনুপাতিক।
ইনপুট:
গাইডেড ওয়েভ রাডার হল সময় ভ্রমণের নীতির উপর ভিত্তি করে একটি পরিমাপ যন্ত্র। রাডার তরঙ্গ আলোর গতিতে চলে এবং ইলেকট্রনিক উপাদানগুলির মাধ্যমে চলার সময়কে উপাদান স্তরের সিগন্যালে রূপান্তরিত করা যেতে পারে। প্রোব উচ্চ-ফ্রিকোয়েন্সি পালস পাঠায় এবং কেবল বা রড প্রোব বরাবর প্রসারিত হয়। যখন পালস উপাদানের পৃষ্ঠের সাথে মিলিত হয়, তখন এটি প্রতিফলিত হয় এবং যন্ত্রের রিসিভার দ্বারা গ্রহণ করা হয় এবং দূরত্বের সিগন্যাল উপাদান স্তরের সিগন্যালে রূপান্তরিত হয়।
প্রতিফলিত সিগন্যাল কেবল বা রড প্রোব বরাবর যন্ত্রের ইলেকট্রনিক সার্কিটে প্রেরণ করা হয়। মাইক্রোপ্রসেসর সিগন্যাল প্রক্রিয়া করে এবং উপাদানের পৃষ্ঠে মাইক্রোওয়েভ পালস দ্বারা উত্পন্ন প্রতিধ্বনি সনাক্ত করে। সঠিক প্রতিধ্বনি সিগন্যাল সনাক্তকরণ পালস সফ্টওয়্যার দ্বারা সম্পন্ন হয়।
উপাদানের পৃষ্ঠ থেকে দূরত্ব D পালস সময় ভ্রমণের T এর আনুপাতিক:
D=C×T/২ (C হল আলোর গতি)।
যেহেতু খালি ট্যাঙ্কের দূরত্ব E জানা আছে, তাই উপাদানের স্তর L হল:
L=E-D
আউটপুট:
এটি খালি ট্যাঙ্কের উচ্চতা E (= শূন্য বিন্দু), পূর্ণ ট্যাঙ্কের উচ্চতা F (= পূর্ণ স্কেল) এবং কিছু অ্যাপ্লিকেশন প্যারামিটার ইনপুট করে সেট করা হয়। অ্যাপ্লিকেশন প্যারামিটারগুলি স্বয়ংক্রিয়ভাবে যন্ত্রটিকে পরিমাপ পরিবেশের সাথে মানিয়ে নেবে, যা ৪-২০mA আউটপুটের সাথে সামঞ্জস্যপূর্ণ।

NYRD705 গাইডেড ওয়েভ রাডার লেভেল ট্রান্সমিটার ডিজাইন বৈশিষ্ট্য

১.বুদ্ধিমান রাডার লেভেল মিটার উন্নত মাইক্রোওয়েভ প্রক্রিয়াকরণ প্রযুক্তি এবং অনন্য প্রতিধ্বনি সনাক্তকরণ প্রতিধ্বনি প্রক্রিয়াকরণ প্রযুক্তি গ্রহণ করে। যোগাযোগ পরিমাপ, উচ্চ পরিমাপ নির্ভুলতা, আরও সঠিক পরিমাপ। একই সময়ে, গাইডেড ওয়েভ রাডার আঠালো প্রতিরোধী এবং বাহ্যিক তাপমাত্রা যেমন মাধ্যম তাপমাত্রা এবং আঠালো দ্বারা প্রভাবিত হয় না।
২.বিভিন্ন প্রক্রিয়া সংযোগ মোড এবং সনাক্তকরণ উপাদানের প্রকারভেদ ৭০০X সিরিজের গাইডেড ওয়েভ রাডার লেভেল মিটারকে বিভিন্ন জটিল কাজের অবস্থা এবং অ্যাপ্লিকেশনের জন্য উপযুক্ত করে তোলে। যেমন উচ্চ তাপমাত্রা, উচ্চ চাপ এবং কম ডাইইলেকট্রিক ধ্রুবক মাধ্যম।
৩.পালস ওয়ার্কিং মোডের সাথে, পণ্যটির অত্যন্ত কম নির্গমন শক্তি রয়েছে এবং এটি বিভিন্ন ধাতব এবং অধাতব পাত্রে স্থাপন করা যেতে পারে, মানবদেহ এবং পরিবেশের জন্য ক্ষতিকর নয়।

NYRD705 গাইডেড ওয়েভ রাডার লেভেল ট্রান্সমিটার অ্যাপ্লিকেশন ক্ষেত্র

১.বিদ্যুৎ কেন্দ্র: জলাধার, সাইলো পাম্প, স্টিম ল্যাডল, ছাই স্টোরেজ, তেলের ট্যাঙ্ক ইত্যাদি।
২.তেলক্ষেত্র: অপরিশোধিত তেল স্টোরেজ ট্যাঙ্ক, পরিশোধিত তেল স্টোরেজ ট্যাঙ্ক, তিন-পর্যায়ের বিভাজক, বসতি ট্যাঙ্ক, নর্দমা ট্যাঙ্ক, ড্রিলিং মাড ট্যাঙ্ক ইত্যাদি।
৩.রাসায়নিক: অপরিশোধিত তেল ডিস্টিলেশন টাওয়ার, কাঁচামাল সাইলো, মধ্যবর্তী সাইলো, প্রতিক্রিয়া ট্যাঙ্ক, অ্যামোনিয়া ট্যাঙ্ক, অ্যাসফাল্ট স্টোরেজ ট্যাঙ্ক ইত্যাদি।
৪.ধাতুবিদ্যা: কাঁচামাল সাইলো, সহায়ক উপাদান সাইলো, ইলেক্ট্রোলাইটিক সেল বাফার ট্যাঙ্ক ইত্যাদি।
৫.জল সম্পদ: খাল, জলাধার, কৃষিজমির সেচ, নদীর জলস্তর পর্যবেক্ষণ, আকস্মিক বন্যা সতর্কতা, শহুরে বন্যা,
ইত্যাদি।
৬.খাদ্যদ্রব্য: ফলের রস কারখানা, দুধ কারখানা, অপরিশোধিত চিনি স্টোরেজ ট্যাঙ্ক, টমেটো পেস্ট স্টোরেজ ট্যাঙ্ক, ব্রিউয়ারি স্টোরেজ ট্যাঙ্ক ইত্যাদি।
৭.ফার্মাসিউটিক্যালস: চীনা ফার্মাসিউটিক্যাল স্টোরেজ ট্যাঙ্ক, বিভাজক, গাঁজন ট্যাঙ্ক ইত্যাদি।
৮.জল শোধন: জলাধার, সেপটিক ট্যাঙ্ক, জল শোধন ট্যাঙ্ক, পলল ট্যাঙ্ক, গভীর কূপ, পানীয় জলের নেটওয়ার্ক ইত্যাদি।
৯.কাগজ: কাঁচামাল সাইলো, স্টোরেজ টাওয়ার, শুকানোর ড্রাম, রাসায়নিক উপাদান স্টোরেজ সাইলো ইত্যাদি।
১০.অন্যান্য: কোয়ারি, কয়লা খনি, পরিবেশ সুরক্ষা, জাহাজ নির্মাণ এবং অন্যান্য শিল্প।
