উচ্চ তাপমাত্রা সেন্সর প্রস্তুতকারক NYRD705 রড টাইপ গাইডেড ওয়েভ রাডার লেভেল ট্রান্সমিটার RS485 আউটপুট সহ তরলগুলির জন্য

উচ্চ তাপমাত্রা সেন্সর প্রস্তুতকারক NYRD705 রড টাইপ গাইডেড ওয়েভ রাডার লেভেল ট্রান্সমিটার RS485 আউটপুট সহ তরলগুলির জন্য

NYRD705 রড টাইপ গাইডেড ওয়েভ রাডার লেভেল ট্রান্সমিটার ওয়ার্কিং নীতি

ইনপুটঃ
গাইডেড ওয়েভ রাডার একটি পরিমাপ যন্ত্র যা সময় ভ্রমণের নীতির উপর ভিত্তি করে। রাডার তরঙ্গ আলোর গতিতে কাজ করে।এবং অপারেটিং সময় ইলেকট্রনিক উপাদান মাধ্যমে একটি স্তর সংকেত রূপান্তরিত করা যেতে পারে. প্রোব উচ্চ ফ্রিকোয়েন্সি pulses প্রেরণ এবং তারের বা রড প্রোব বরাবর ছড়িয়ে পড়ে. যখন pulses উপাদান পৃষ্ঠ পূরণ,তারা ফিরে প্রতিফলিত হয় এবং যন্ত্রের মধ্যে রিসিভার দ্বারা গৃহীত হয়, এবং দূরত্ব সংকেত স্তর সংকেত রূপান্তরিত হয়।

প্রতিফলিত পালস সংকেতটি তারের বা রড জোনের মধ্য দিয়ে যন্ত্রের ইলেকট্রনিক সার্কিটে প্রেরণ করা হয়।মাইক্রোপ্রসেসর সংকেত প্রক্রিয়াকরণ এবং উপাদান পৃষ্ঠের উপর মাইক্রোওয়েভ পালস দ্বারা উত্পন্ন প্রতিধ্বনি স্বীকৃতি. সঠিক প্রতিধ্বনি সংকেত সনাক্তকরণ পালস সফটওয়্যার দ্বারা সম্পন্ন করা হয়. উপাদান পৃষ্ঠ থেকে দূরত্ব D পালস সময় ভ্রমণ T সমানুপাতিক হয়ঃD=C×T/2 (যেখানে C হল আলোর গতি)যেহেতু খালি ট্যাঙ্কের দূরত্ব E জানা আছে, তাই স্তরটি হলঃ L=E-D

আউটপুটঃ
খালি ট্যাঙ্কের উচ্চতা E ((= শূন্য), পূর্ণ ট্যাঙ্কের উচ্চতা F ((= পূর্ণ পরিসীমা) এবং কিছু অ্যাপ্লিকেশন পরামিতি প্রবেশ করে, অ্যাপ্লিকেশন পরামিতিগুলি স্বয়ংক্রিয়ভাবে পরিমাপ পরিবেশে মিটারকে অভিযোজিত করবে,৪-২০ এমএ আউটপুট.

NYRD705 রড টাইপ গাইডেড ওয়েভ রাডার লেভেল ট্রান্সমিটার ডিজাইনের বৈশিষ্ট্য

◎ সিআরও সঠিক ফলাফলের জন্য উচ্চ নির্ভুলতার সাথে অনট্যাক্ট পরিমাপ

◎ Nযেমন মধ্যম তাপমাত্রা, সংযুক্তি ইত্যাদির বাইরের পরিবেশের দ্বারা প্রভাবিত হয়।

◎ উচ্চ তাপমাত্রা, উচ্চ চাপের মতো বিভিন্ন জটিল কাজের শর্ত এবং অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত,মিডিয়াকম ডায়েলক্ট্রিক ধ্রুবক ইত্যাদি।

◎ মানবদেহ এবং পরিবেশের কোনও ক্ষতি ছাড়াই বিভিন্ন ধাতব এবং অ-ধাতব পাত্রে ইনস্টল করা যেতে পারে।

NYRD705 রড টাইপ গাইডেড ওয়েভ রাডার লেভেল ট্রান্সমিটারঅ্যাপ্লিকেশন ক্ষেত্র

1বিদ্যুৎ কেন্দ্র: জলাধার, সিলো পাম্প, বাষ্প চামচ, ছাই সংরক্ষণ, তেল ট্যাংক ইত্যাদি।

2তেলক্ষেত্রঃ অপরিশোধিত তেলের সঞ্চয়স্থান, পরিশোধিত তেলের সঞ্চয়স্থান, অবসন্নতা সঞ্চয়স্থান, নিকাশী সঞ্চয়স্থান, ড্রিলিং ল্যাড ট্যাঙ্ক ইত্যাদি।

3রাসায়নিকঃ অপরিশোধিত তেলের নিষ্কাশন টাওয়ার, কাঁচামাল সিলো, মধ্যবর্তী সিলো, প্রতিক্রিয়া ট্যাঙ্ক, অ্যামোনিয়া ট্যাঙ্ক, অ্যাসফাল্ট স্টোরেজ ট্যাঙ্ক ইত্যাদি

4ধাতুবিদ্যাঃ কাঁচামাল সিলো, সহায়ক উপাদান সিলো, ইলেক্ট্রোলাইটিক সেল বাফার ট্যাঙ্ক ইত্যাদি

5জলসম্পদ: খাল, জলাধার, কৃষিজমি সেচ, নদীর জলস্তর পর্যবেক্ষণ, হঠাৎ বন্যার সতর্কতা, নগর বন্যা ইত্যাদি।

NYRD705রডের ধরনগাইডেড ওয়েভ রাডার লেভেল ট্রান্সমিটারপ্রযুক্তিগত পরামিতি

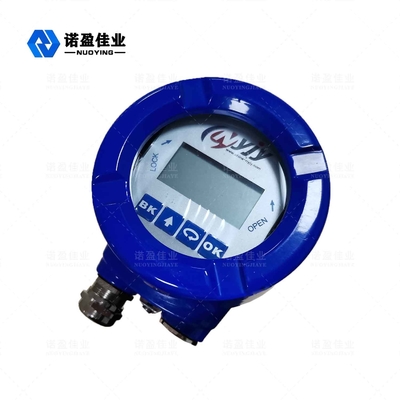

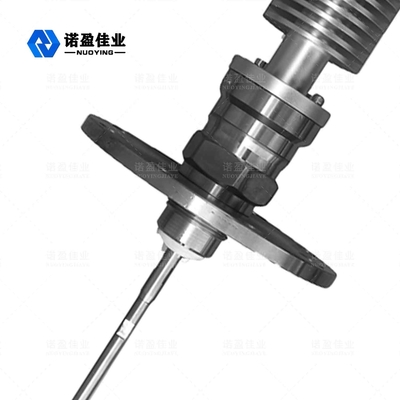

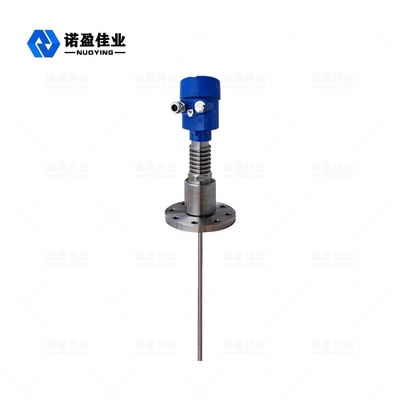

NYRD705রডের ধরনগাইডেড ওয়েভ রাডার লেভেল ট্রান্সমিটারসম্পর্কিত ছবি
