উচ্চ তাপমাত্রা সেন্সর প্রস্তুতকারক NYRD702 রড টাইপ গাইডেড ওয়েভ রাডার লেভেল ট্রান্সমিটার RS485 আউটপুট সহ তরলগুলির জন্য

উচ্চ তাপমাত্রা সেন্সর প্রস্তুতকারক NYRD702 রড টাইপ গাইডেড ওয়েভ রাডার লেভেল ট্রান্সমিটার লিকুইডস এর জন্য RS485 আউটপুট সহ

NYRD702 রড টাইপ গাইডেড ওয়েভ রাডার লেভেল ট্রান্সমিটার কার্যপ্রণালী

ইনপুট:
গাইডেড ওয়েভ রাডার হল একটি পরিমাপ যন্ত্র যা সময় ভ্রমণের নীতির উপর ভিত্তি করে তৈরি। রাডার তরঙ্গ আলোর গতিতে কাজ করে, এবং অপারেটিং সময় ইলেকট্রনিক উপাদানগুলির মাধ্যমে একটি লেভেল সিগন্যালে রূপান্তরিত হতে পারে। প্রোব উচ্চ-ফ্রিকোয়েন্সি পালস নির্গত করে এবং কেবল বা রড প্রোব বরাবর প্রচার করে। যখন পালসগুলি উপাদানের পৃষ্ঠের সাথে মিলিত হয়, তখন সেগুলি প্রতিফলিত হয় এবং যন্ত্রের রিসিভার দ্বারা গ্রহণ করা হয়, এবং দূরত্ব সংকেতটি লেভেল সিগন্যালে রূপান্তরিত হয়।

প্রতিফলিত পালস সংকেত কেবল বা রড প্রোব বরাবর যন্ত্রের ইলেকট্রনিক সার্কিটে প্রেরণ করা হয়। মাইক্রোপ্রসেসর সংকেত প্রক্রিয়া করে এবং উপাদানের পৃষ্ঠের উপর মাইক্রোওয়েভ পালস দ্বারা উত্পন্ন প্রতিধ্বনি সনাক্ত করে। সঠিক প্রতিধ্বনি সংকেত সনাক্তকরণ পালস সফ্টওয়্যার দ্বারা সম্পন্ন হয়। উপাদানের পৃষ্ঠ থেকে দূরত্ব D পালসের সময় ভ্রমণ T এর সমানুপাতিক: D=C×T/2 (যেখানে C আলোর গতি)। যেহেতু খালি ট্যাঙ্কের দূরত্ব E জানা আছে, লেভেল হল: L=E-D

আউটপুট:
খালি ট্যাঙ্কের উচ্চতা E (= শূন্য), পূর্ণ ট্যাঙ্কের উচ্চতা F (= পূর্ণ পরিসীমা) এবং কিছু অ্যাপ্লিকেশন প্যারামিটার প্রবেশ করিয়ে, অ্যাপ্লিকেশন প্যারামিটারগুলি স্বয়ংক্রিয়ভাবে মিটারটিকে পরিমাপ পরিবেশের সাথে মানিয়ে নেবে, যা 4-20mA আউটপুটের সাথে সঙ্গতিপূর্ণ।

NYRD702 রড টাইপ গাইডেড ওয়েভ রাডার লেভেল ট্রান্সমিটার ডিজাইন বৈশিষ্ট্য

উচ্চ নির্ভুলতার জন্য যোগাযোগ পরিমাপ আরও সঠিক ফলাফলের জন্যমাধ্যম তাপমাত্রা, আঠালোতা ইত্যাদির মতো বাহ্যিক পরিবেশ দ্বারা প্রভাবিত হয় না

উচ্চ তাপমাত্রা, উচ্চ চাপ,কম ডাইইলেকট্রিক ধ্রুবকের মাধ্যম ইত্যাদির মতো বিভিন্ন জটিল কাজের অবস্থা এবং অ্যাপ্লিকেশনের জন্য উপযুক্ত

কোনো মানুষের শরীর ও পরিবেশের ক্ষতি ছাড়াই বিভিন্ন ধাতব ও অধাতব পাত্রে স্থাপন করা যেতে পারে।   NYRD702 রড টাইপ গাইডেড ওয়েভ রাডার লেভেল ট্রান্সমিটার

অ্যাপ্লিকেশন ক্ষেত্র১. বিদ্যুৎ কেন্দ্র: জলাধার, সাইলো পাম্প, স্টিম ল্যাডল, ছাই স্টোরেজ, তেলের ট্যাঙ্ক ইত্যাদি।

২. তেলক্ষেত্র: অপরিশোধিত তেল স্টোরেজ ট্যাঙ্ক, পরিশোধিত তেল স্টোরেজ ট্যাঙ্ক, সেলিং ট্যাঙ্ক, পয়ঃনিষ্কাশন ট্যাঙ্ক, ড্রিলিং মাড ট্যাঙ্ক ইত্যাদি।৩. রাসায়নিক: অপরিশোধিত তেল ডিস্টিলেশন টাওয়ার, কাঁচামাল সাইলো, মধ্যবর্তী সাইলো, রিঅ্যাকশন ট্যাঙ্ক, অ্যামোনিয়া ট্যাঙ্ক, অ্যাসফাল্ট স্টোরেজ ট্যাঙ্ক ইত্যাদি।

৪. ধাতুবিদ্যা: কাঁচামাল সাইলো, সহায়ক উপাদান সাইলো, ইলেক্ট্রোলাইটিক সেল বাফার ট্যাঙ্ক ইত্যাদি।

৫. জল সম্পদ: খাল, জলাধার, কৃষিজমির সেচ, নদীর জলস্তর পর্যবেক্ষণ, আকস্মিক বন্যা সতর্কতা, শহুরে বন্যা ইত্যাদি।

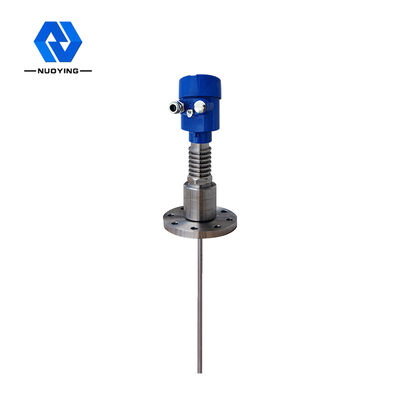

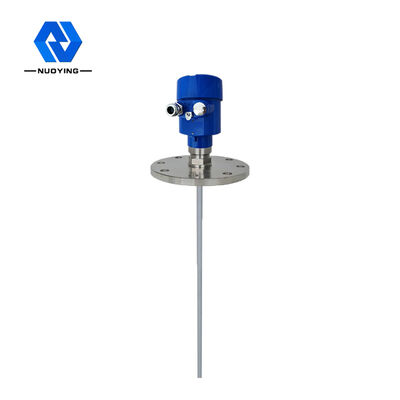

NYRD702

রড টাইপ

গাইডেড ওয়েভ রাডার লেভেল ট্রান্সমিটার

সম্পর্কিত ছবিপণ্যের মডেলসাধারণ অ্যাপ্লিকেশন

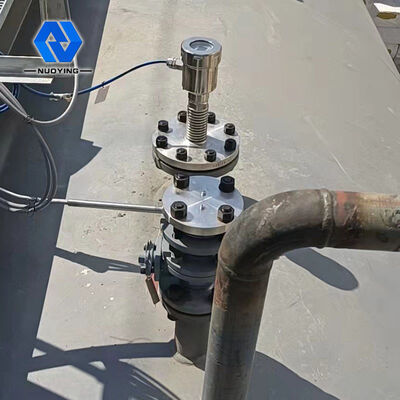

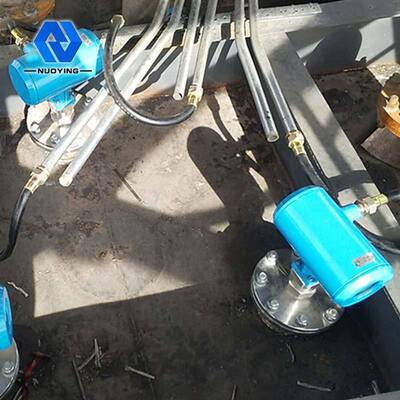

সম্পর্কিত ছবি
