| ব্র্যান্ড নাম: | NUOYING |
| মডেল নম্বর: | NYRD701 |
| MOQ.: | 1 পিসি |
| মূল্য: | $239~$259/pc |
| অর্থ প্রদানের শর্তাবলী: | টি/টি |
| সরবরাহের ক্ষমতা: | প্রতি মাসে 1000 পিসিএস |

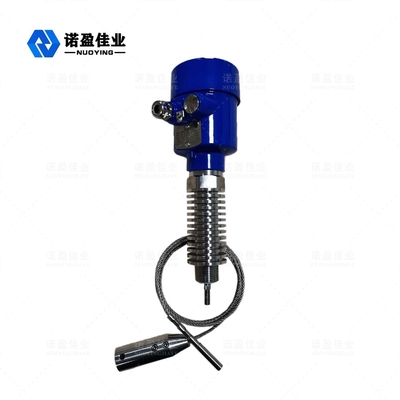

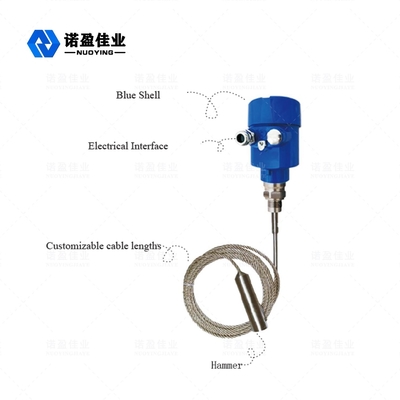

1.8GHz RS485 গাইডেড ওয়েভ রাডার লেভেল ট্রান্সমিটার ক্যাবল অ্যান্টেনা এবং ±1 মিমি নির্ভুলতা রাডার লেভেল সেন্সর সহ প্রস্তুতকারক
1.8 গিগাহার্টজগাইডেড ওয়েভরাডার লেভেল ট্রান্সমিটারকার্যকরী নীতি
ইনপুটঃ
গাইডেড ওয়েভ রাডার একটি পরিমাপ যন্ত্র যা সময় ভ্রমণের নীতির উপর ভিত্তি করে। রাডার তরঙ্গ আলোর গতিতে কাজ করে।এবং অপারেটিং সময় ইলেকট্রনিক উপাদান মাধ্যমে একটি স্তর সংকেত রূপান্তরিত করা যেতে পারে. প্রোব উচ্চ ফ্রিকোয়েন্সি pulses প্রেরণ এবং তারের বা রড প্রোব বরাবর ছড়িয়ে পড়ে. যখন pulses উপাদান পৃষ্ঠ পূরণ,তারা ফিরে প্রতিফলিত হয় এবং যন্ত্রের মধ্যে রিসিভার দ্বারা গৃহীত হয়, এবং দূরত্ব সংকেত স্তর সংকেত রূপান্তরিত হয়।
প্রতিফলিত পালস সংকেতটি তারের বা রড জোনের মধ্য দিয়ে যন্ত্রের ইলেকট্রনিক সার্কিটে প্রেরণ করা হয়।মাইক্রোপ্রসেসর সংকেত প্রক্রিয়াকরণ এবং উপাদান পৃষ্ঠের উপর মাইক্রোওয়েভ পালস দ্বারা উত্পন্ন প্রতিধ্বনি স্বীকৃতি. সঠিক প্রতিধ্বনি সংকেত সনাক্তকরণ পালস সফটওয়্যার দ্বারা সম্পন্ন করা হয়. উপাদান পৃষ্ঠ থেকে দূরত্ব D পালস সময় ভ্রমণ T সমানুপাতিক হয়ঃD=C×T/2 (যেখানে C হল আলোর গতি)যেহেতু খালি ট্যাঙ্কের দূরত্ব E জানা আছে, তাই স্তরটি হলঃ L=E-D
আউটপুটঃ
খালি ট্যাঙ্কের উচ্চতা E ((= শূন্য), পূর্ণ ট্যাঙ্কের উচ্চতা F ((= পূর্ণ পরিসীমা) এবং কিছু অ্যাপ্লিকেশন পরামিতি প্রবেশ করে, অ্যাপ্লিকেশন পরামিতিগুলি স্বয়ংক্রিয়ভাবে পরিমাপ পরিবেশে মিটারকে অভিযোজিত করবে,৪-২০ এমএ আউটপুট.
1.8 গিগাহার্টজগাইডেড ওয়েভরাডার লেভেল ট্রান্সমিটার অ্যাপ্লিকেশন ক্ষেত্র
1বিদ্যুৎ কেন্দ্র: জলাধার, সিলো পাম্প, বাষ্প চামচ, ছাই সংরক্ষণ, তেল ট্যাংক ইত্যাদি।
2তেলক্ষেত্রঃ অপরিশোধিত তেলের সঞ্চয়স্থান, পরিশোধিত তেল সঞ্চয়স্থান, অবসন্নতা সঞ্চয়স্থান, নিকাশী সঞ্চয়স্থান, খনন কাদা সঞ্চয়স্থান ইত্যাদি।
3রাসায়নিকঃ অপরিশোধিত তেল নিষ্কাশন টাওয়ার, কাঁচামাল সিলো, মধ্যবর্তী সিলো, প্রতিক্রিয়া ট্যাঙ্ক, অ্যামোনিয়া ট্যাঙ্ক, অ্যাসফাল্ট স্টোরেজ ট্যাঙ্ক ইত্যাদি
4ধাতুবিদ্যাঃ কাঁচামাল সিলো, সহায়ক উপাদান সিলো, ইলেক্ট্রোলাইটিক সেল বাফার ট্যাঙ্ক ইত্যাদি
5জলসম্পদঃ খাল, জলাধার, কৃষিজমি সেচ, নদীর জলস্তর পর্যবেক্ষণ, হঠাৎ বন্যা সতর্কতা, নগর বন্যা ইত্যাদি।
6খাদ্য সামগ্রীঃ রস কারখানা, দুধ কারখানা, ব্রোয়ারি স্টোরেজ ট্যাঙ্ক ইত্যাদি।
7ফার্মাসিউটিক্যালস: চীনা ফার্মাসিউটিক্যাল স্টোরেজ ট্যাংক, বিভাজক, ফার্মেটেশন ট্যাঙ্ক ইত্যাদি।
8জল চিকিত্সাঃ জলাধার, জলাধার, জল চিকিত্সা ট্যাঙ্ক, অবসান ট্যাঙ্ক, গভীর কূপ, পানীয় জলের নেটওয়ার্ক ইত্যাদি
9কাগজ: স্টোরেজ টাওয়ার, রাসায়নিক উপাদান সিলো ইত্যাদি।
10অন্যান্যঃ পাথর, পরিবেশ সংরক্ষণ, জাহাজ নির্মাণ এবং অন্যান্য শিল্প।
1.8 গিগাহার্টজগাইডেড ওয়েভরাডার লেভেল ট্রান্সমিটারপ্রযুক্তিগত পরামিতি
| প্রোডাক্ট মডেল | NYRD701 |
| সাধারণ প্রয়োগ |
তরল, গুঁড়া, কঠিন কণা |
| অ্যান্টেনা উপাদান | 304 |
| অ্যান্টেনা প্রকার | নরম ক্যাবল অ্যান্টেনা |
| পরিমাপ পরিসীমা | ৩০ মিটার |
| পরিমাপের নির্ভুলতা | ±1 মিমি |
| পাওয়ার সাপ্লাই | 24VDC (দুই-ক্যার, চার-ক্যার)) |
| মাঝারি তাপমাত্রা | -40~+130°C, -40~+250°C |
| প্রসেস সংযোগ | থ্রেড, ফ্ল্যাঞ্জ (বিকল্প) |
| প্রসেস চাপ | -০.১-৪.০ এমপিএ |
| সুরক্ষা শ্রেণি | আইপি ৬৭ |
| বিস্ফোরণ প্রতিরোধী গ্রেড | Exia II CT6 (ঐচ্ছিক) |
| সিগন্যাল আউটপুট | 4...২০ এমএ/হার্ট/আরএস৪৮৫/মডবাস... |
| বৈদ্যুতিক ইন্টারফেস | এম২০*১।5, 1⁄2 ′′এনপিটি |
দ্রষ্টব্যঃ পণ্য ব্যবহারকারীদের নির্দিষ্ট প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজ করা যেতে পারে।

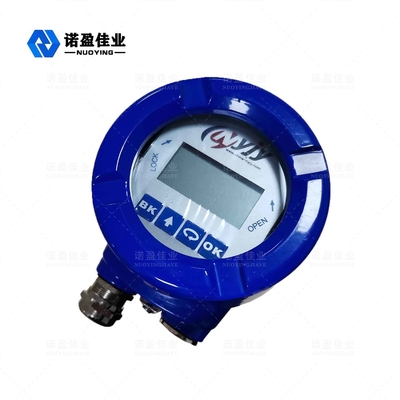

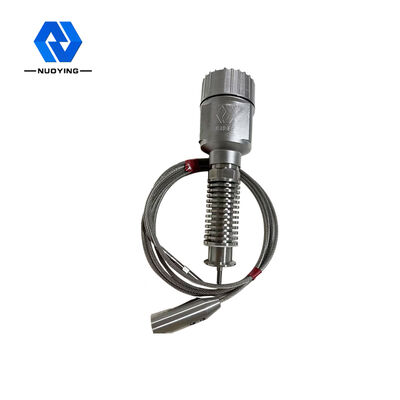

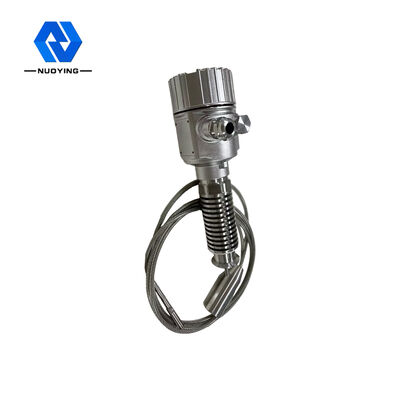

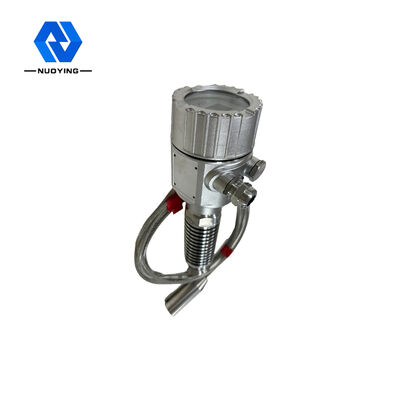

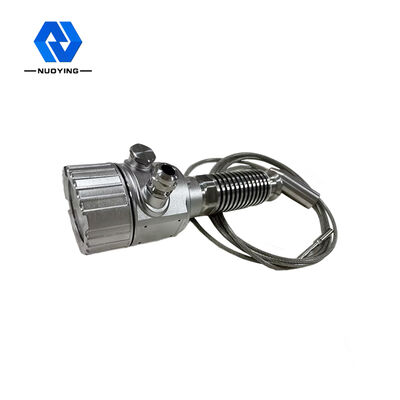

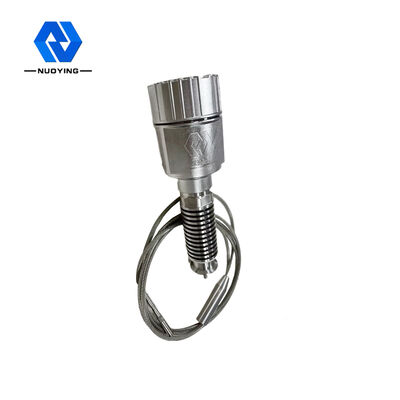

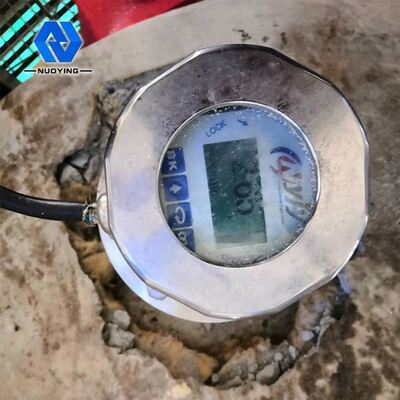

1.8 গিগাহার্টজগাইডেড ওয়েভরাডার লেভেল ট্রান্সমিটার সম্পর্কিত ছবি
