২৬ গিগাহার্জ রেডার লেভেল মিটারপণ্যের বর্ণনা

এনওয়াইআরডি-টিজে রাডার লেভেল ট্রান্সমিটার একটি ২৬ গিগাহার্জ উচ্চ ফ্রিকোয়েন্সির রাডার লেভেল পরিমাপ যন্ত্র যার সর্বোচ্চ পরিমাপ দূরত্ব ৪০ মিটার।রাডার স্তরের অ্যান্টেনা একটি অত্যন্ত সংকীর্ণ মাইক্রোওয়েভ পালস নির্গত করে। পালসটি আলোর গতিতে মহাকাশের মধ্য দিয়ে ভ্রমণ করে এবং পরিমাপ করা মাধ্যমের পৃষ্ঠের সাথে মিলিত হয়।তার শক্তির কিছু অংশ প্রতিফলিত হয় এবং একই অ্যান্টেনা দ্বারা গৃহীত হয়.

নির্গত এবং গৃহীত ইমপ্লান্টের মধ্যে সময় ব্যবধানটি অ্যান্টেনা থেকে পরিমাপ মাধ্যমের পৃষ্ঠের দূরত্বের সমানুপাতিক।বৈদ্যুতিন চৌম্বকীয় তরঙ্গের অত্যন্ত উচ্চ গতির কারণে, প্রেরিত এবং গৃহীত ইমপ্লান্টগুলির মধ্যে সময় ব্যবধান খুব ছোট (ন্যানোসেকেন্ডের স্তর) এবং নির্ধারণ করা কঠিন।26 জি এইচএফ রাডার স্তরের ট্রান্সমিটারগুলি প্রেরিত এবং প্রাপ্ত ইমপলসের মধ্যে সময়ের ব্যবধানটি সঠিকভাবে সনাক্ত করতে একটি বিশেষ ক্যারলেশন সমাধান প্রযুক্তি ব্যবহার করে, যা অ্যান্টেনা থেকে পরিমাপ মাধ্যমের পৃষ্ঠ পর্যন্ত দূরত্ব গণনা করে।

২৬ গিগাহার্জ রেডার লেভেল মিটার ইনস্টলেশনের প্রয়োজনীয়তা

• রাডার স্তরের ট্রান্সমিটারটি ট্যাঙ্কের ব্যাসের 1/4 বা 1/6 এ ইনস্টল করা হয়। দ্রষ্টব্যঃ ট্যাঙ্কের প্রাচীর থেকে সর্বনিম্ন দূরত্ব > 200 মিমি হওয়া উচিত। চিত্র 1: (①ডেটাম,②কনটেইনার সেন্টার বা সিমেট্রি অক্ষ।
• শঙ্কুযুক্ত ট্যাঙ্কের উপরের পৃষ্ঠটি ট্যাঙ্কের উপরের অংশের মাঝখানে স্থাপন করা যেতে পারে যাতে শঙ্কুটির নীচের অংশের পরিমাপ নিশ্চিত করা যায়, যেমন চিত্র ২-এ দেখানো হয়েছে।
• যখন একটি স্তূপ আছে, অ্যান্টেনা পৃষ্ঠের প্রতি অনুভূমিকভাবে সারিবদ্ধ করা উচিত। যদি উপাদান সমতল সমতল না হয়,শিংয়ের কোণটি সামঞ্জস্য করার জন্য স্ট্যাকিং কোণটি বড় হতে হবে যাতে শিংটি উপাদান পৃষ্ঠের যতটা সম্ভব কাছাকাছি থাকে, যেমন চিত্র ৩-এ দেখানো হয়েছে।
• গ্রহণের উচ্চতার প্রয়োজনীয়তাঃ অ্যান্টেনাটি কমপক্ষে 10 মিমি ট্যাঙ্কে প্রবেশ করতে হবে, যেমন চিত্র 4 এ দেখানো হয়েছে।

২৬ গিগাহার্জ রাডার লেভেল মিটারের প্রযুক্তিগত পরামিতি

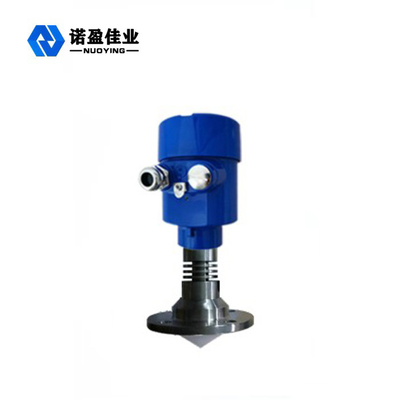

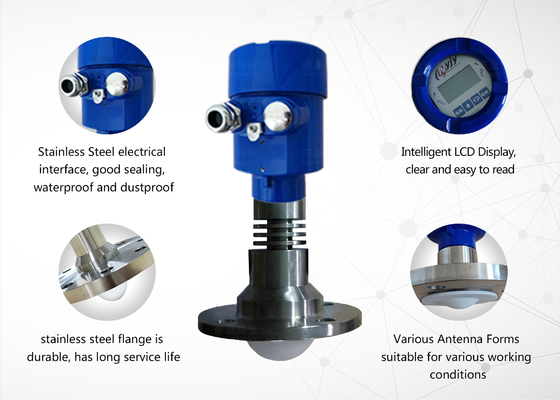

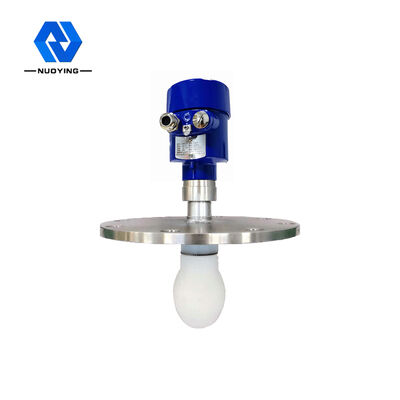

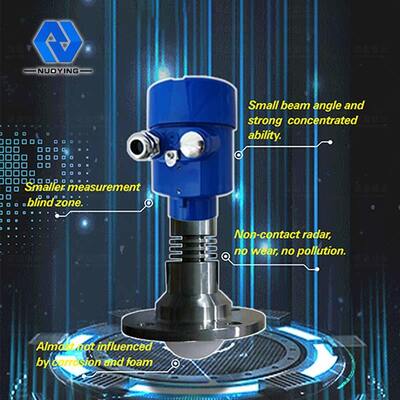

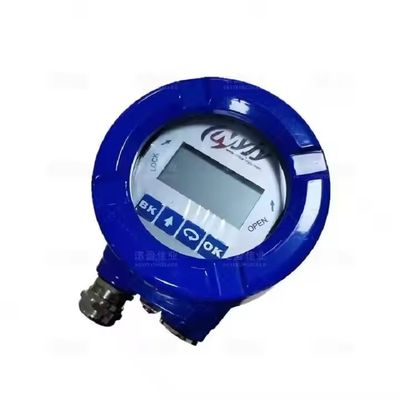

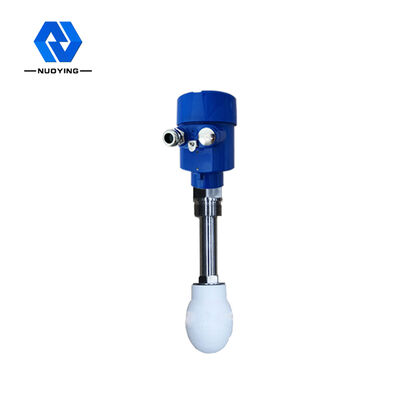

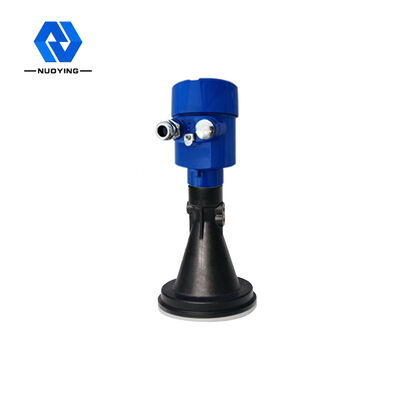

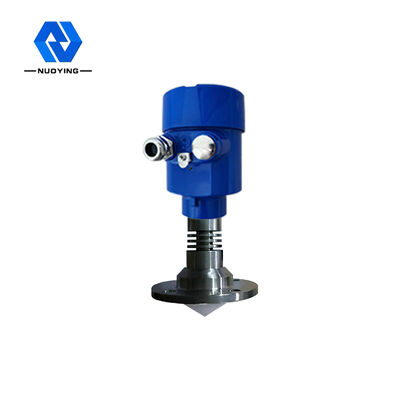

২৬ গিগাহার্জ রাডার লেভেল মিটার সম্পর্কিত ছবি
