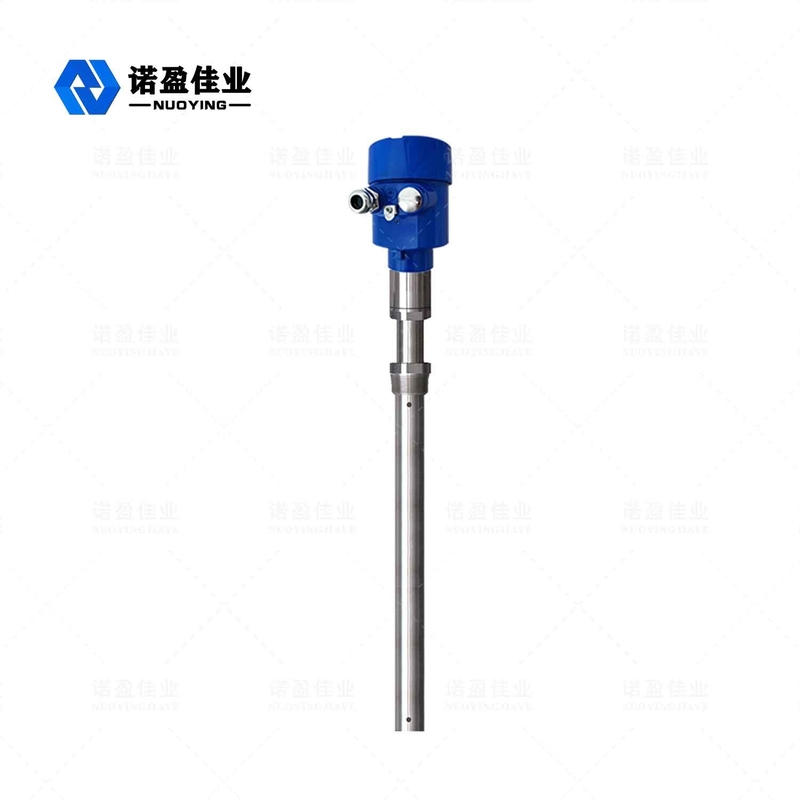

NYSP-Z21 আরএফ এডমিট্যান্স লেভেল ট্রান্সমিটারের কাজ নীতি

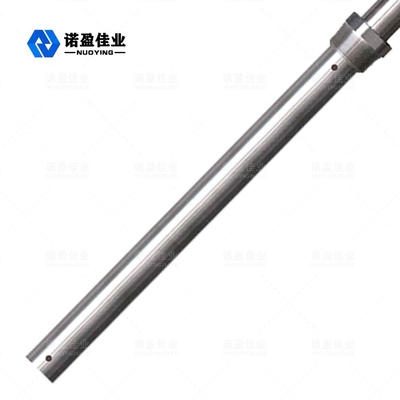

আরএফ পরিবাহিতা পরিমাপ প্রযুক্তি একটি স্তর পরিমাপ প্রযুক্তি যা অনন্য সুবিধা রয়েছে। যদিও ধারণাটি সাধারণ ক্যাপাসিটিভ পরিমাপ প্রযুক্তির সাথে অনুরূপ, তবে এটি একটি সাধারণ ধারণক্ষমতা পরিমাপ প্রযুক্তি।আরএফ কন্ডাকটিভিটি প্রযুক্তিতে একটি ড্রাইভিং-শিল্ড সার্কিট এবং একটি চপার সার্কিট রয়েছে, এইভাবে প্রতিবন্ধকতা এবং ক্যাপাসিটিভ প্রতিরোধের পৃথক পরিমাপ সক্ষম। কোন দুলের প্রতিবন্ধকতা এবং প্রতিক্রিয়াশীলতা পদার্থবিজ্ঞানের আইন দ্বারা সমান পরিমাণে গণনা করা হয়,তাই দুল প্রভাব পরিমাপ করা যেতে পারে এবং oscillator সার্কিট এর ফেজ স্থানান্তর দ্বারা মোট আউটপুট থেকে বাদ. আরএফ কন্ডাকটিভিটি লেভেল মিটারের প্রোবটি ট্যাঙ্কে ইনস্টল করা হয় এবং স্তরের পরিবর্তনের কারণে আরএফ সিগন্যালের পরিবর্তন প্রোব দ্বারা পাওয়া যায়।প্রোব ড্রাইভিং-শিল্ড শেষ ঝুলন্ত উপাদান মাধ্যমে একটি লুপ গঠন থেকে RF বর্তমান প্রতিরোধ করে, যা পরিমাপের নির্ভুলতা নিশ্চিত করে। আরএফ পরিবাহিতা পরিমাপ প্রযুক্তি একটি তরল স্তর পরিমাপ প্রযুক্তি অনন্য সুবিধার সঙ্গে। যদিও ধারণা সাধারণ ক্ষমতা পরিমাপ কৌশল অনুরূপ,আরএফ কন্ডাকটিভিটি টেকনিক ইলেকট্রনিক ইউনিটে একটি ড্রাইভার স্কিল সার্কিট এবং একটি চপার সার্কিট অন্তর্ভুক্ত করে, তাই প্রতিবন্ধকতা এবং ধারণক্ষমতা প্রতিরোধের পৃথকভাবে পরিমাপ করা যেতে পারে। কোন হ্যাঙ্গার প্রতিবন্ধকতা এবং reactance পদার্থবিজ্ঞান আইন অনুযায়ী গণনা করা হয় এবং আকার সমান হয়,তাই হ্যাঙ্গার প্রভাব পরিমাপ করা যেতে পারে এবং oscillator সার্কিট এর ফেজ Shift দ্বারা মোট আউটপুট থেকে অপসারণ. রেডিও ফ্রিকোয়েন্সি কন্ডাকটিভিটি তরল স্তর মিটারের জোন্ডটি স্টোরেজ ট্যাঙ্কে ইনস্টল করা হয়,এবং তরল স্তর পরিবর্তন দ্বারা সৃষ্ট রেডিও ফ্রিকোয়েন্সি সংকেত পরিবর্তন প্রোব মাধ্যমে প্রাপ্ত করা হয়প্রোব এর চালিত ঢাল RF বর্তমানকে স্থির উপাদান মাধ্যমে লুপ থেকে প্রতিরোধ করে, সঠিক পরিমাপ নিশ্চিত করে।

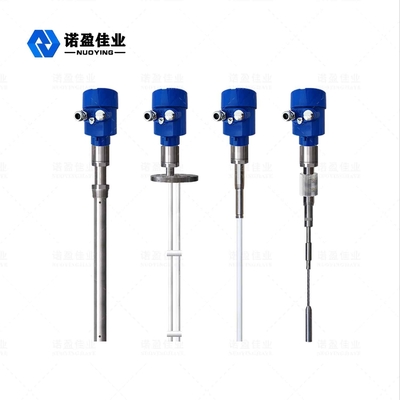

NYSP-Z21 আরএফ এডমিট্যান্স লেভেল ট্রান্সমিটার ডিজাইন বৈশিষ্ট্য
1অ্যান্টি-হ্যাংটিং উপাদানঃ অনন্য ড্রাইভ শেল্ডিং সার্কিট ডিজাইন অ্যান্টি-হ্যাংটিং উপাদানটির কর্মক্ষমতা উন্নত করে। 2পাওয়ার সাপ্লাই পরিসীমাঃ পাওয়ার সাপ্লাই অপারেটিং পরিসীমাঃ 13 ~ 35VDC। 3. অভিযোজনযোগ্যতাঃ প্রোব প্রক্রিয়া তাপমাত্রাঃ -100 °C ~ 800 °C; কোন মৃত জোন পরিমাপ, দশ সেন্টিমিটার বা এমনকি কয়েক সেন্টিমিটার বেশি অনুভূমিক পরিমাপ অনুষ্ঠান ব্যবহার করা যেতে পারে,একটি বড় পরিমাপ পরিসীমা সঙ্গে;সর্বোচ্চ পরিমাপ পরিসীমা শত শত মিটার বা এমনকি শত শত মিটার পর্যন্ত; ভিস্কোস উপাদান ইন্টারফেস পরিমাপ যন্ত্রের বড় সুবিধা। 4স্থিতিশীলতাঃ আউটপুট স্থিতিশীল এবং নির্ভরযোগ্য, এবং এটি ফ্লাই অ্যাশ, ব্লাঙ্কিং, জলীয় বাষ্প, ক্রিস্টালাইজেশন এবং ওয়াকিং। 5. রক্ষণাবেক্ষণ মুক্তঃ কোন চলন্ত, কোন সহজ পোশাক অংশ, ঘন ঘন পরিষ্কার, রক্ষণাবেক্ষণ, কমিশনিং প্রয়োজন নেই।
