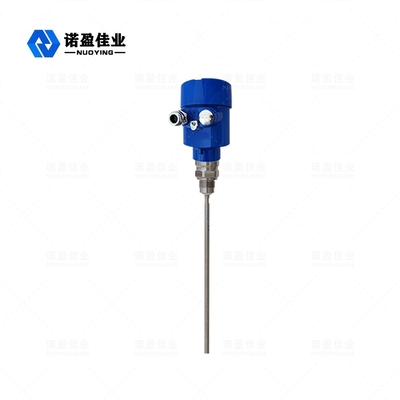

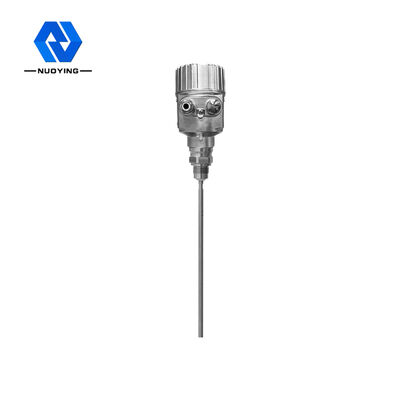

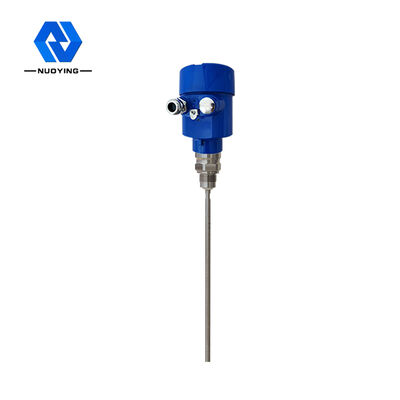

1.8GHz NYRD-702 কারখানার সরাসরি বিক্রয় উচ্চ নির্ভুলতা গাইডেড ওয়েভ রাডার লেভেল মিটার ট্রান্সমিটার 4-20mA আউটপুট সহ

1.8GHz NYRD-702 কারখানার সরাসরি বিক্রয় উচ্চ নির্ভুলতা গাইডেড ওয়েভ রাডার লেভেল মিটার ট্রান্সমিটার 4-20mA আউটপুট সহ

ব্র্যান্ড নাম:	NUOYING
মডেল নম্বর:	NYRD-702
MOQ.:	১ পিসি
মূল্য:	$350 to $319/pcs
অর্থ প্রদানের শর্তাবলী:	টি/টি
সরবরাহের ক্ষমতা:	প্রতি মাসে 1000 পিসি

বিস্তারিত তথ্য

পণ্যের বিবরণ

বিস্তারিত তথ্য

উৎপত্তি স্থল:

জিয়ান, শানসি, চীন

সাক্ষ্যদান:

CE, SIL, ATEX

গ্রেড:

ইন্ডাস্ট্রিয়াল

ওয়ারেন্টি:

12 মাস

কাস্টমাইজড সমর্থন:

OEM, ODM

পরিচিতিমুলক নাম:

NUOYING

সাধারণ প্রয়োগ:

তরল ট্যাঙ্ক সনাক্তকরণ যন্ত্র

নির্ভুলতা পরিমাপ:

0.05%-0.1%FS

পাওয়ার সাপ্লাই:

24Vdc

প্রক্রিয়া সংযোগ:

থ্রেড, ফ্ল্যাঞ্জ (ঐচ্ছিক)

মাঝারি তাপমাত্রা:

-40~+130℃

উপাদান:

স্টেইনলেস

আউটপুট সংকেত:

4-20mA/0-5V/0-10V/RS485

প্যাকেজিং বিবরণ:

60*30*30 সেমি

যোগানের ক্ষমতা:

প্রতি মাসে 1000 পিসি

পণ্যের বিবরণ

১.৮ গিগাহার্টজ NYRD-702 ফ্যাক্টরি ডাইরেক্ট সেল উচ্চ নির্ভুলতা গাইডড ওয়েভ রাডার লেভেল মিটার ট্রান্সমিটার ৪-২০mA আউটপুট সহ

NYRD-702 রাডার লেভেল ট্রান্সমিটার সংক্ষিপ্ত বিবরণ

পণ্যের বিবরণ

NYRD702 গাইডড ওয়েভ রাডার লেভেল ট্রান্সমিটার কার্যপ্রণালী

গাইড ওয়েভ রাডার দ্বারা নির্গত উচ্চ-ফ্রিকোয়েন্সি মাইক্রোওয়েভ পালস ডিটেকশন অ্যাসেম্বলি (স্টিল কেবল বা স্টিল রড) বরাবর ভ্রমণ করে। যখন পরিমাপ করা মাধ্যমের সংস্পর্শে আসে, তখন ডাইইলেকট্রিক ধ্রুবক পরিবর্তিত হয়, যার ফলে প্রতিফলন ঘটে এবং পালস শক্তির একটি অংশ প্রতিফলিত হয়ে ফিরে আসে। নির্গত পালস এবং প্রতিফলিত পালসের মধ্যে সময়ের ব্যবধান পরিমাপ করা মাধ্যমের দূরত্বের সাথে সরাসরি সমানুপাতিক।

ইনপুট: গাইডড ওয়েভ রাডার হল সময় ভ্রমণের নীতির উপর ভিত্তি করে একটি পরিমাপ যন্ত্র। রাডার তরঙ্গ আলোর গতিতে কাজ করে এবং অপারেটিং সময় ইলেকট্রনিক উপাদানগুলির মাধ্যমে একটি লেভেল সিগন্যালে রূপান্তরিত হতে পারে। প্রোব উচ্চ-ফ্রিকোয়েন্সি পালস পাঠায় এবং কেবল বা রড প্রোব বরাবর প্রসারিত হয়। যখন পালসগুলি উপাদানের পৃষ্ঠে পৌঁছায়, তখন সেগুলি প্রতিফলিত হয়ে যন্ত্রের রিসিভার দ্বারা গৃহীত হয় এবং দূরত্বের সংকেত লেভেল সিগন্যালে রূপান্তরিত হয়।

প্রতিফলিত পালস সংকেত কেবল বা রড প্রোব বরাবর যন্ত্রের ইলেকট্রনিক সার্কিটে প্রেরণ করা হয়।
মাইক্রোপ্রসেসর সংকেত প্রক্রিয়া করে এবং উপাদানের পৃষ্ঠে মাইক্রোওয়েভ পালস দ্বারা উৎপন্ন প্রতিধ্বনি সনাক্ত করে। সঠিক প্রতিধ্বনি সংকেত সনাক্তকরণ পালস সফ্টওয়্যার দ্বারা সম্পন্ন হয়। উপাদানের পৃষ্ঠ থেকে দূরত্ব D পালসের সময় ভ্রমণ T এর সমানুপাতিক: D=C×T/2 (যেখানে C আলোর গতি) যেহেতু খালি ট্যাঙ্কের দূরত্ব E জানা আছে, তাই লেভেল হল: L=E-D

আউটপুট:খালি ট্যাঙ্কের উচ্চতা E (= শূন্য বিন্দু), পূর্ণ ট্যাঙ্কের উচ্চতা F= (পূর্ণ স্কেল) এবং কিছু অ্যাপ্লিকেশন প্যারামিটার সেট করার জন্য প্রবেশ করানো হলে, অ্যাপ্লিকেশন প্যারামিটারগুলি স্বয়ংক্রিয়ভাবে যন্ত্রটিকে পরিমাপ পরিবেশের সাথে মানিয়ে নেবে, যা ৪-২০mA আউটপুটের সাথে সঙ্গতিপূর্ণ।

পণ্যের প্যারামিটার

সাধারণ অ্যাপ্লিকেশন	তরল, পাউডার, কঠিন কণা
পণ্যের মডেল	NYRD-702
অ্যান্টেনা উপাদান	রড/৩০৪/পিটিএফই
পরিমাপের পরিসীমা	৬ মিটার
নির্ভুলতা	±১ মিমি
পাওয়ার সাপ্লাই	২৪VDC (দুই তার, চার তার)
সংকেত আউটপুট	৪...২০mA/HART/RS485/Modbus..
মাধ্যমের তাপমাত্রা	-৪০~+১৩০ °C, -৪০~+২৫০ °C
প্রক্রিয়া চাপ	-০.১~৪.০ MPa,
প্রক্রিয়া সংযোগ	থ্রেড, ফ্ল্যাঞ্জ (ঐচ্ছিক)

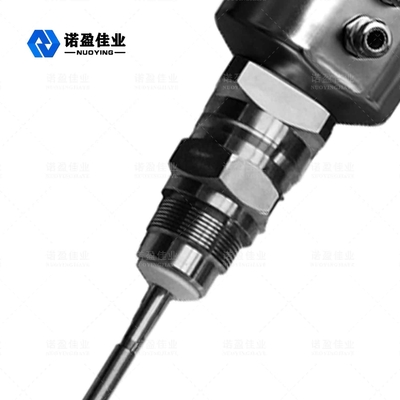

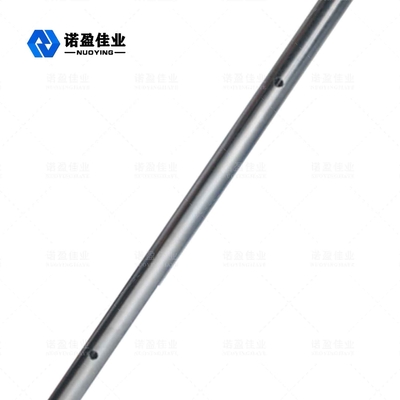

বিস্তারিত চিত্র

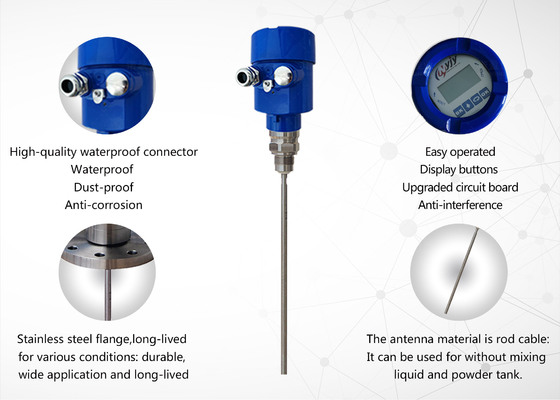

পণ্যের বৈশিষ্ট্য

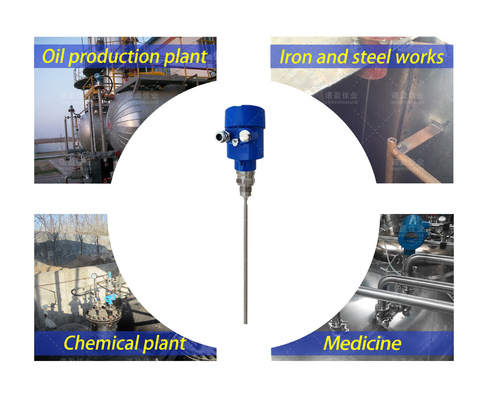

বিভিন্ন অ্যাপ্লিকেশন

সহযোগী গ্রাহক

পণ্যের সার্টিফিকেট

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
