পণ্যের বিবরণ:
|
পণ্য মডেল: | NYUHZ | সাধারণ দরখাস্ত: | তরল স্তর পরিমাপ |
---|---|---|---|
প্রসেস প্রেসারফেস: | -0.1~+16MPa | পাওয়ার সাপ্লাই: | 24VAC,1A |
তাপমাত্রা নির্ভুলতা: | -50~+350℃ | পরিমাপের যথার্থতা: | ± 3 মিমি, ± 5 মিমি, ± 10 মিমি, ± 20 মিমি (ঐচ্ছিক) |
মাঝারি ঘনত্ব: | ≧0.425g/cm3 | দুরত্ব পরিমাপ করা: | 0~6মি |

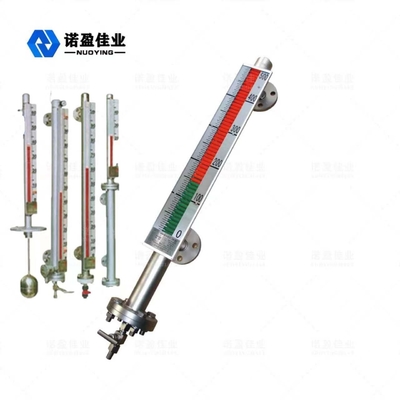

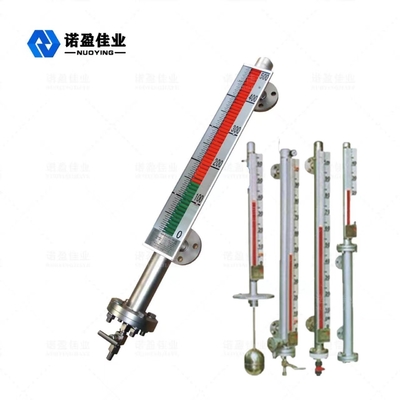

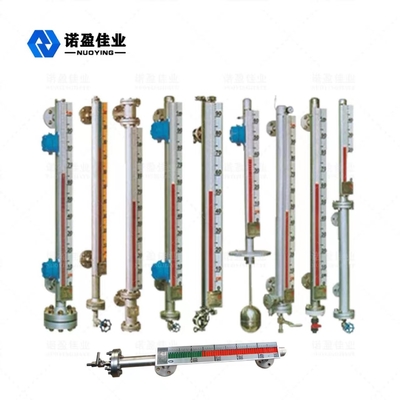

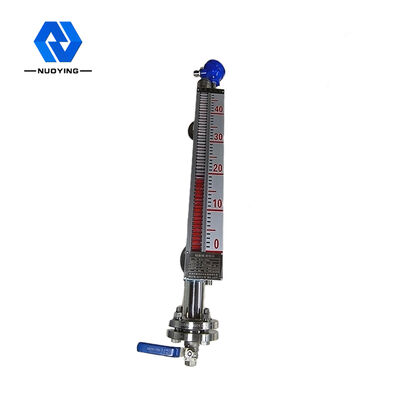

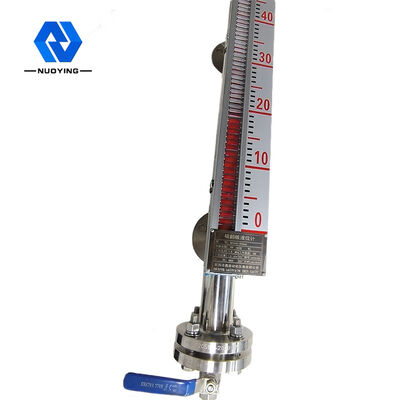

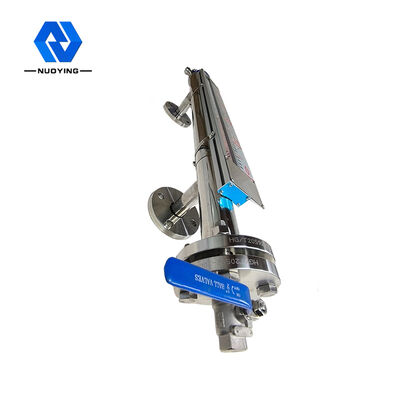

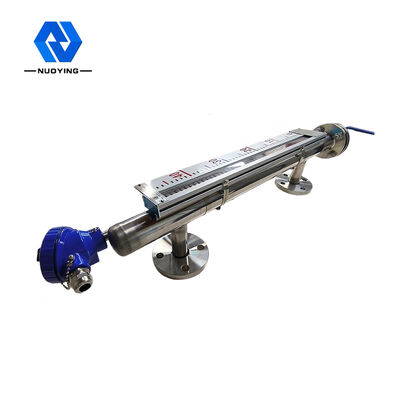

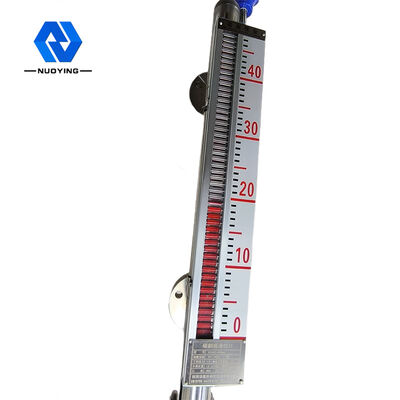

NYUHZ হাই সিলিং লিক প্রুফ ম্যাগনেটিক ফ্ল্যাপ লেভেল মিটার
NYUHZ ম্যাগনেটিক ফ্ল্যাপলেভেল মিটারকাজ নীতি

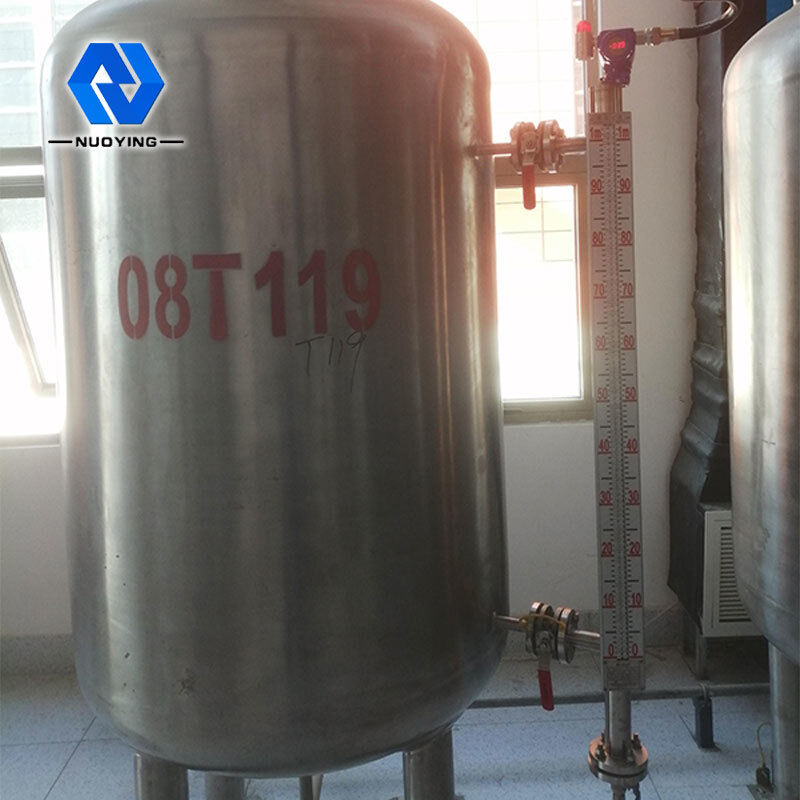

ম্যাগনেটিক ফ্ল্যাপ লেভেল মিটার বিভিন্ন টাওয়ার, ট্যাঙ্ক, ট্যাঙ্ক, গোলাকার জাহাজ, বয়লার এবং অন্যান্য সরঞ্জামগুলির মাঝারি স্তরের সনাক্তকরণের জন্য ব্যবহার করা যেতে পারে।চৌম্বকীয় ফ্ল্যাপ লেভেল মিটারটি অত্যন্ত সিল করা যেতে পারে, লিক প্রুফ এবং উচ্চ তাপমাত্রা, উচ্চ চাপ এবং জারা প্রতিরোধী অনুষ্ঠানের জন্য উপযুক্ত।
ম্যাগনেটিক ফ্ল্যাপ লেভেল মিটারে ফ্লোট বল ধরে রাখার জন্য একটি গহ্বর রয়েছে (যাকে পরিমাপ পাইপ বা প্রধান পাইপ বলা হয়) এবং গহ্বরটি ফ্ল্যাঞ্জ বা অন্যান্য উপযুক্ত সংযোগ পদ্ধতির মাধ্যমে পাত্রের সাথে একটি সংযোগকারী তৈরি করে।সংযোগকারীর নীতি অনুসারে, পাত্রে তরল স্তরের পরিবর্তনের সাথে, গহ্বরের তরল স্তরটি পাত্রের তরল স্তরের সমান উচ্চতা হয়, তাই এটি গহ্বরে ভাসমান বলটিকে উপরে যাওয়ার জন্য চালিত করে এবং নিচে, এবং পাত্রে তরল স্তরের উত্থান এবং পতনের সাথে উত্থান এবং পতন।এই সময়ে, আমরা তরল স্তর দেখতে পাচ্ছি না, তাই চেম্বারের বাইরে একটি চৌম্বক কলাম প্রদর্শন ইনস্টল করা আছে।
নিমজ্জিত তরল এবং ভাসমান অংশের সংযোগস্থলে একটি স্থায়ী চৌম্বক ইস্পাত ইনস্টল করা হয়।যখন পরিমাপ করা পাত্রে তরল স্তর বেড়ে যায় এবং পড়ে, তখন লেভেল মিটারের বডি টিউবের চৌম্বকীয় ভাসমানও বেড়ে যায় এবং পড়ে।ফ্লোটে স্থায়ী চৌম্বক ইস্পাত চৌম্বক কলামের সূচকে স্থানান্তরিত হয়, যা লাল এবং সাদা কলামটিকে 180 ° ঘুরিয়ে দেয়।যখন তরল স্তর বৃদ্ধি পায়, কলামটি সাদা থেকে লাল হয়ে যায়, এবং যখন তরল স্তর কমে যায়, তখন কলামটি লাল থেকে সাদা হয়ে যায়, নির্দেশকের লাল সাদা জংশন হল পাত্রের ভিতরে তরল স্তরের প্রকৃত উচ্চতা, তাই তরল স্তরের স্পষ্ট ইঙ্গিত অর্জন করতে।
বৈশিষ্টসূচক অ্যাপ্লিকেশন | তরল স্তর পরিমাপ |
পণ্যের ধরণ | NYUHZ |
ইনস্টলেশনের ধরন | পাশে মাউন্ট করা, উপরে মাউন্ট করা |
প্রধান শরীরের উপাদান | 304,316 |
দুরত্ব পরিমাপ করা | 0~6মি |
পরিমাপের যথার্থতা |
± 3 মিমি, ± 5 মিমি, ± 10 মিমি, ± 20 মিমি (ঐচ্ছিক) |
মাঝারি ঘনত্ব | ≧0.425 গ্রাম/সেমি3 |
ঘনত্বের পার্থক্য | ≧0.1 গ্রাম/সেমি3 |
মাঝারি সান্দ্রতা | ≦0.4Pa.S |
আউটপুট নিয়ন্ত্রণ করুন | 220VAC,1A |
ট্রান্সমিশন আউটপুট | 4... 20mA (পাওয়ার সাপ্লাই 24VDC) |
প্রক্রিয়া তাপমাত্রা | -50~+350℃ |
প্রক্রিয়া চাপ | -0.1~+16MPa |
প্রক্রিয়া সংযোগ | ফ্ল্যাঞ্জ (ঐচ্ছিক) |
রেজোলিউশন | ±1 মিমি |
সুরক্ষা গ্রেড |
IP65, IP67, IP68 (ঐচ্ছিক) |
বিস্ফোরণ প্রমাণ গ্রেড |
Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (বিশদ বিবরণের জন্য শংসাপত্র দেখুন)
|
দ্রষ্টব্য: পণ্যগুলি ব্যবহারকারীদের নির্দিষ্ট প্রয়োজনীয়তা অনুসারে কাস্টমাইজ এবং ডিজাইন করা যেতে পারে!
NYUHZ ম্যাগনেটিক ফ্ল্যাপলেভেল মিটারনকশা বৈশিষ্ট্য
◎ সরল গঠন, কঠিন এবং নির্ভরযোগ্য, স্থিতিশীল অপারেশন।
◎ সাইটে প্রদর্শিত স্কেল পরিষ্কার এবং পাঠযোগ্য।
◎ এটি ক্ষয়কারী, দাহ্য, বিষাক্ত, উচ্চ-তাপমাত্রা এবং উত্তেজিত তরলের তরল স্তর পরিমাপ এবং নির্দেশ করতে পারে।
◎ একাধিক ইনস্টলেশন ফর্ম এবং সংযোগ ফর্ম নির্বাচন করা যেতে পারে.
◎ নকশা চাপ পরিসীমা সম্পূর্ণ ভ্যাকুয়াম থেকে 10MPa পর্যন্ত।
◎ ডিজাইন তাপমাত্রা পরিসীমা - 160~+450 ℃।
◎ বিশেষ চাপ এবং তাপমাত্রার জন্য পেশাদার নকশা করা যেতে পারে।
