পণ্যের বিবরণ:
|
| পাওয়ার সাপ্লাই ভোল্টেজ: | DC24V | পরিবেষ্টিত তাপমাত্রা: | -40~60℃ |
|---|---|---|---|
| আউটলেট: | M20*1.5 (সূতার ভিতরে) | ত্রুটি: | ±10 মিমি |
| লোড প্রতিবন্ধকতা: | 550Ω (যখন পাওয়ার সাপ্লাই 24V.DC হয়) | আউটপুট সংকেত: | 4-20mA |
| লক্ষণীয় করা: | DC24V ম্যাগনেটিক ফ্লোট লেভেল গেজ,ম্যাগনেটিক ফ্লোট লেভেল গেজ ডিজিটাল আউটপুট,ম্যাগনেটিক ওয়াটার লেভেল ইন্ডিকেটর |
||

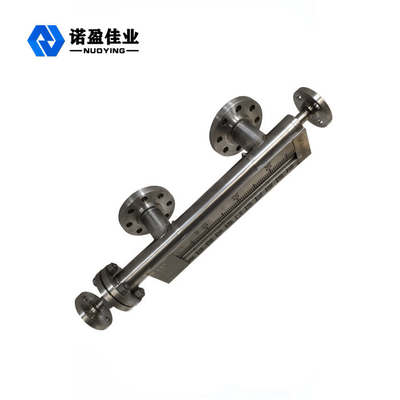

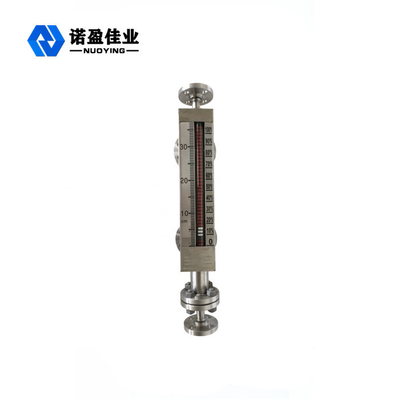

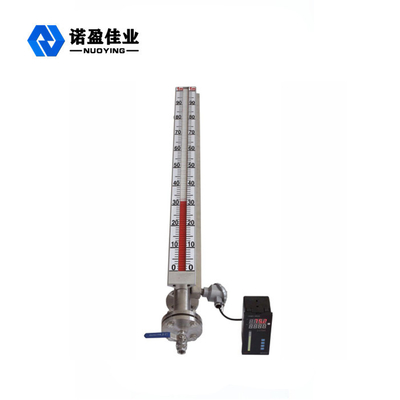

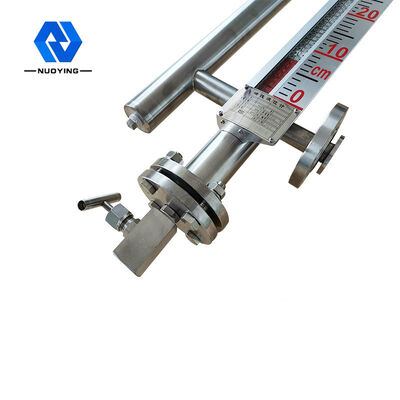

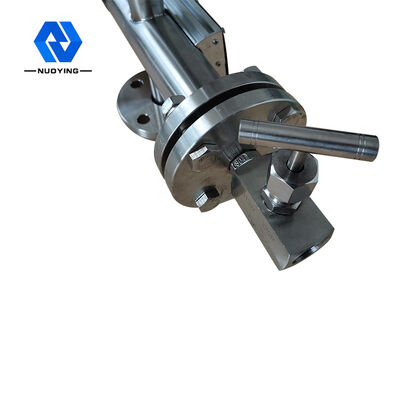

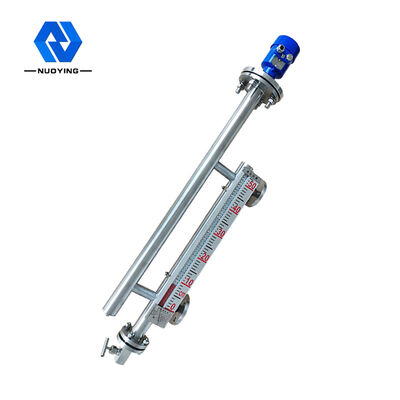

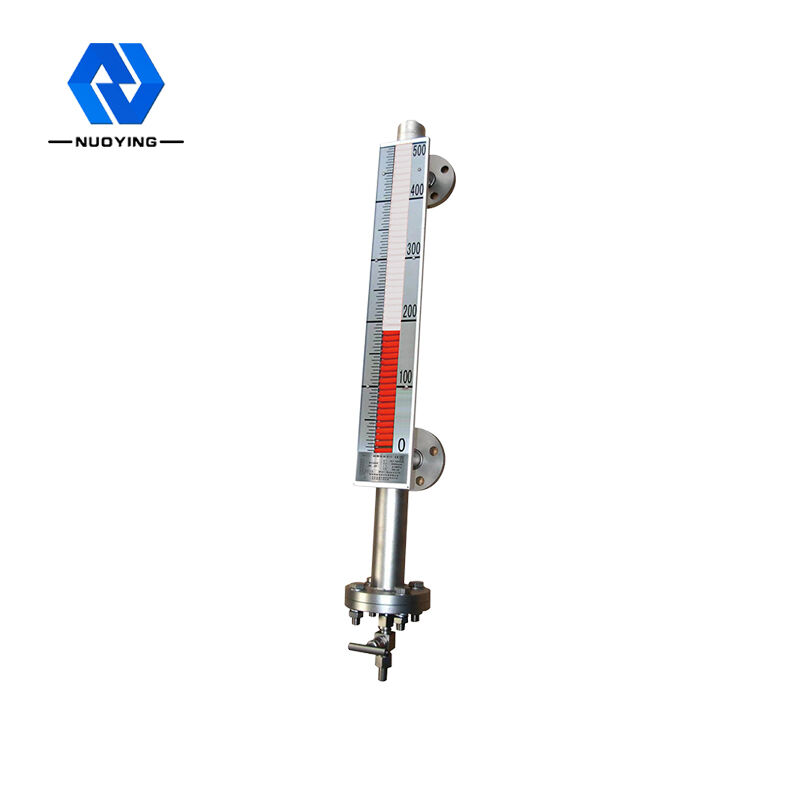

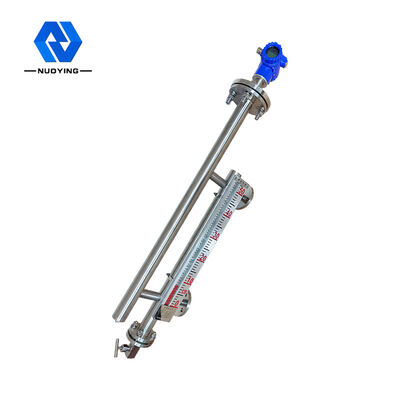

ম্যাগনেটিক ফ্লোট ডিজিটাল আউটপুট লেভেল ইন্ডিকেটর ম্যাগনেটিক ফ্লিপ লেভেল গেজ
ম্যাগনেটিক ফ্লোট ডিজিটাল আউটপুট লেভেল ইন্ডিকেটর ম্যাগনেটিক ফ্লিপ লেভেল গেজ বর্ণনা:
লেভেল গেজ তরল লেভেল অ্যালার্ম এবং লেভেল ট্রান্সমিটার কনফিগার করা যেতে পারে।দীর্ঘ-সীমার তরল স্তরের উপরের এবং নিম্ন আলো প্রদর্শন এবং শব্দ অ্যালার্ম অর্জন করতে পারে।ট্রান্সমিটার লেভেল পরিবর্তনকে রৈখিকভাবে একটি 4~20Ma.DC স্ট্যান্ডার্ড কারেন্ট সিগন্যালে রূপান্তর করতে পারে, যা একটি সেকেন্ডারি ইন্সট্রুমেন্টের সাহায্যে লং-রেঞ্জ লিকুইড লেভেল/মোড ডিসপ্লে অর্জন করতে পারে , শুভ রাত্রি প্রভাব, জারা প্রতিরোধের, বিরোধী বিস্ফোরণ, নিরাপদ এবং নির্ভরযোগ্য.এটি বিভিন্ন পাত্রে তরল স্তর পরিমাপের জন্য প্রয়োগ করা যেতে পারে, জল, শিল্প দূষণ, বিভিন্ন তেল, তরল গ্যাস, অ্যাসিড এবং ক্ষার ইত্যাদি শিল্প ও সামুদ্রিক যোগাযোগে।
ম্যাগনেটিক ফ্লোট ডিজিটাল আউটপুট লেভেল ইন্ডিকেটর ম্যাগনেটিক ফ্লিপ লেভেল গেজ প্যারামিটার:
| দুরত্ব পরিমাপ করা | 0 ~ 6000 মিমি |
| ত্রুটি | ±10 মিমি |
| আউটপুট সংকেত | 4~20mA.DC |
| লোড প্রতিবন্ধকতা | 550Ω (যখন পাওয়ার সাপ্লাই 24V.DC হয়) |
| পাওয়ার সাপ্লাই ভোল্টেজ | 24V.DC |
| আউটলেট | M20*1.5 (সূতার ভিতরে) |
| পরিবেষ্টিত তাপমাত্রা | -40~60℃ |
| বিপদ শ্রেণীবিভাগ | dIIbt1-4, ibIIBT4 |
| বাইরে সুরক্ষা শ্রেণীবিভাগ | IP65 |
ম্যাগনেটিক ফ্লোট ডিজিটাল আউটপুট লেভেল ইন্ডিকেটর ম্যাগনেটিক ফ্লিপ লেভেল গেজনীতি:
ট্রান্সমিটারে একটি তরল স্তরের সেন্সর এবং একটি রূপান্তরকারী থাকে।সেন্সরটিতে অনেকগুলি রিড সুইচ এবং প্রতিরোধক রয়েছে যা একটি অভ্যন্তরীণ ব্যাসের 20 স্টেইনলেস স্টিল টিউবের ভিতরে মাউন্ট করা হয়েছে এবং পরিমাপ নলটির বাইরের দিকে সুরক্ষিত।কনভার্টারটি ইলেকট্রনিক মডিউল নিয়ে গঠিত এবং সেন্সরের জংশন বক্সে মাউন্ট করা হয়।
চৌম্বকীয় ফ্লোটগুলির সংযোগের মাধ্যমে, সেন্সর তরলটির পরিবর্তনকে রোধের রোধের মানের মধ্যে রূপান্তরিত করে এবং কনভার্টার দ্বারা এটিকে 4~20mA.DC স্ট্যান্ডার্ড কারেন্ট সিগন্যালে রূপান্তরিত করে এবং উপলব্ধি করার জন্য এটিকে সেকেন্ডারি যন্ত্রে পাঠায়। দূরবর্তী তরল স্তর/মোড প্রদর্শন।
কমিশনিং, ব্যবহার এবং রক্ষণাবেক্ষণ
1, ট্রান্সমিটার ডিবাগিং পদ্ধতি
তরল স্তরের সেন্সরের শূন্য অবস্থানে চৌম্বকীয় ইস্পাত রাখুন।এই সময়ে, সেন্সরের সর্বনিম্ন রিড সুইচটি টেনে আনা হয়। আউটপুট 4~20mA করতে "শূন্য" পটেনশিওমিটার সামঞ্জস্য করুন;তারপর চুম্বকটিকে পুরো স্কেলে রাখুন এবং "রেঞ্জ" পটেনশিওমিটার সামঞ্জস্য করুন, আউটপুট 20 mA।বারবার বেশ কয়েকবার, ডিবাগিং সম্পন্ন করা যেতে পারে।
2, ইনস্টলেশন সতর্কতা
(1) যখন লেভেল গেজ ইনস্টল করা হয়, তখন পরিমাপ নলটিতে কোনও বিদেশী পদার্থ প্রবেশ করতে দেয় না।
(2) লেভেল গেজ অবশ্যই পাত্রের পাশে উল্লম্বভাবে ইনস্টল করতে হবে।যখন ফ্লোটটি পরিমাপের নলটিতে ইনস্টল করা হয়, তখন চুম্বকের এক প্রান্তটি উপরে থাকে এবং এটিকে উল্টাবেন না।
3, অপারেশন বিবেচনা করা
যখন লেভেল গেজটি চালু করা হয়, প্রথমে ধীরে ধীরে উপরের ভালভটি খুলুন এবং তারপরে ধীরে ধীরে নীচের ভালভটি খুলুন যাতে পরিমাপ করা তরলটি ধীরে ধীরে পরিমাপ নলটিতে প্রবেশ করে যাতে পাত্রে চাপের মাধ্যমটি দ্রুত পরিমাপের টিউবে প্রবেশ করতে না পারে, তাই যে ফ্লোট দ্রুত বৃদ্ধি পায়, যার ফলে একটি ইঙ্গিত পাওয়া যায় যে টিউব ট্র্যাকিং কাজ করছে না।
4, লেভেল গেজ রক্ষণাবেক্ষণ
(1) যখন পরিমাপ করা মাধ্যমটিতে অমেধ্য এবং পলি থাকে, তখন পরিমাপকারী নল এবং ভাসমানটি পর্যায়ক্রমে পরিষ্কার করা উচিত।ভাসা পরিষ্কার করার সময়, সঠিক পরিস্কার এজেন্ট ব্যবহার করা উচিত।চৌম্বকীয় ডিম্যাগনেটাইজেশন প্রতিরোধ করতে খোলা শিখা দিয়ে বীট বা ব্রেস করবেন না।
(2) তরল স্তর গেজ দীর্ঘমেয়াদী ব্যবহারের পরে, বিশেষ করে উচ্চ তাপমাত্রার পরিস্থিতিতে দীর্ঘমেয়াদী ব্যবহারের পরে, যদি দেখা যায় যে নির্দেশক ট্র্যাকিং নমনীয় নয়, তাহলে ফ্লোট ম্যাগনেটিক স্টিলের চৌম্বকীয় ক্ষেত্রের শক্তি প্রথমে পরীক্ষা করা উচিত। .যদি চৌম্বক ক্ষেত্রটি চুম্বকীয় হয়ে থাকে তবে চৌম্বক ইস্পাত বা ভাসমান প্রতিস্থাপন করা উচিত।
