পণ্যের বিবরণ:
|
প্রসেস প্রেসারফেস: | -0.1~4.0Mpa | সিগন্যাল আউটপুট: | 4... 20mA/HART/RS485/Modbus |
---|---|---|---|
অ্যান্টেনার ধরন: | নমনীয় তারের, হার্ড রড,উভয় প্রান্তে উত্তাপযুক্ত হার্ড রড | সাধারণ দরখাস্ত: | তরল, ধুলো, কঠিন |
পণ্য মডেল: | NYSP-M21 | অ্যান্টেনা উপাদান: | PTFE, 304, 316 |
তাপমাত্রা নির্ভুলতা: | -40~+130℃ | দুরত্ব পরিমাপ করা: | 3মি,20মি |

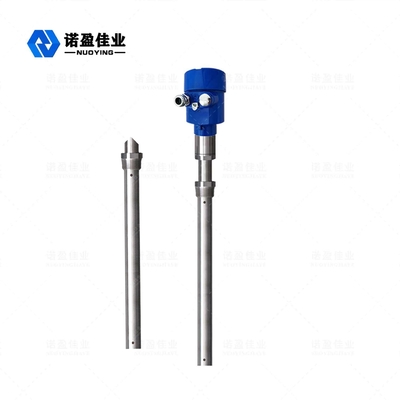

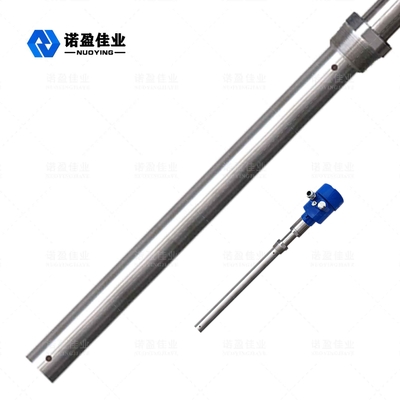

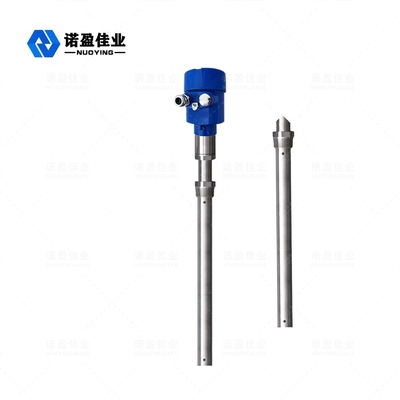

NYSP-M21 RF ইউনিক লেভেল মেজারমেন্ট টেকনোলজি লেভেল মিটার
NYSP-M21 আরএফ অ্যাডমিটেন্স লেভেল মিটার কাজের নীতি
RF অ্যাডমিটেন্স লেভেল মিটার হল RF অ্যাডমিটেন্স নীতির উপর ভিত্তি করে একটি ক্রমাগত স্তর পরিমাপ পণ্য।পণ্যটির উচ্চ স্থিতিশীলতা, উচ্চ সংবেদনশীলতা এবং ব্যাপক প্রয়োগের সুবিধা রয়েছে।প্রথাগত ক্যাপাসিটিভ লেভেল মিটারের সাথে তুলনা করে, মডুলার ডিজাইন সহজভাবে এবং সুবিধাজনকভাবে যন্ত্র সেট করতে ব্যবহার করা যেতে পারে।একবার সেটিং সম্পন্ন হলে, এটি সাধারণভাবে ব্যবহার করা যেতে পারে এবং সারাজীবনের জন্য রক্ষণাবেক্ষণ মুক্ত।এটি ব্যবহারকারীদের স্বজ্ঞাতভাবে সরঞ্জামের ক্রিয়াকলাপ বুঝতে এবং সমস্যাগুলির সাথে সময়মত মোকাবেলা করতে সক্ষম করে।এটি জটিল শিল্প অনুষ্ঠানেও নিরাপদ এবং নির্ভরযোগ্য।
রেডিও ফ্রিকোয়েন্সি পরিবাহিতা পরিমাপ প্রযুক্তি অনন্য সুবিধা সহ একটি তরল স্তর পরিমাপ প্রযুক্তি।যদিও এই ধারণাটি সাধারণ ক্যাপাসিট্যান্স পরিমাপ প্রযুক্তির সাথে খুব মিল, RF পরিবাহী প্রযুক্তি ইলেকট্রনিক ইউনিটে ড্রাইভ শিল্ড সার্কিট এবং চপার সার্কিট যোগ করে, এইভাবে প্রতিবন্ধকতা এবং ক্যাপাসিট্যান্স প্রতিরোধের স্বাধীন পরিমাপের অনুমতি দেয়।ভৌত আইন গণনা করে যে যেকোনো সাসপেনশনের প্রতিবন্ধকতা যেকোনো সাসপেনশনের ক্যাপ্যাসিট্যান্স প্রতিরোধের সমান, তাই সাসপেনশনের প্রভাব দোদুল্যমান সার্কিটের ফেজ শিফট দ্বারা পরিমাপ করা যায় এবং মোট আউটপুট থেকে বাদ দেওয়া যায়।
রেডিও ফ্রিকোয়েন্সি পরিবাহিতা মিটারের প্রোব স্টোরেজ ট্যাঙ্কে ইনস্টল করা হয় এবং সম্ভাব্য পরিবর্তনের কারণে রেডিও ফ্রিকোয়েন্সি সংকেত প্রোবের মাধ্যমে পাওয়া যায়।প্রোব ড্রাইভ কভার RF কারেন্টকে সাসপেন্ড করা উপাদানের মধ্য দিয়ে একটি লুপ গঠন করতে বাধা দিতে পারে, এইভাবে যন্ত্রের পরিমাপের নির্ভুলতা নিশ্চিত করে।
সাধারণ দরখাস্ত |
তরল, ধুলো, কঠিন |
পণ্যের মডেল |
NYSP-M21 |
অ্যান্টেনার ধরন | নমনীয় তার, হার্ড রড,উভয় প্রান্তে উত্তাপযুক্ত শক্ত রড |
অ্যান্টেনা উপাদান | PTFE, 304, 316 |
দুরত্ব পরিমাপ করা | 0~20m (গভীর কূপের জন্য শত শত মিটার পরিমাপ করা যেতে পারে, কাস্টমাইজড) |
পরিমাপের যথার্থতা | 0.05%~0.1%Fএস |
পাওয়ার সাপ্লাই | 24ভিডিসি |
সিগন্যাল আউটপুট | 4...20mA/HART/RS485/Modbus... |
প্রক্রিয়া তাপমাত্রা | -40~+130℃ |
প্রক্রিয়া চাপ | -0.1~4.0MPa |
প্রক্রিয়া সংযোগ | থ্রেড, ফ্ল্যাঞ্জ (ঐচ্ছিক) |
বৈদ্যুতিক ইন্টারফেস | M20 × 1.5, ½ "NPT |
সুরক্ষা গ্রেড | IP65, IP67, IP68 (ঐচ্ছিক) |
বিস্ফোরণ প্রমাণ গ্রেড | Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (বিশদ বিবরণের জন্য শংসাপত্র দেখুন) |
দ্রষ্টব্য: পণ্যগুলি ব্যবহারকারীদের নির্দিষ্ট প্রয়োজনীয়তা অনুসারে কাস্টমাইজ এবং ডিজাইন করা যেতে পারে!
NYSP-M21 আরএফ অ্যাডমিটেন্স লেভেল মিটার ডিজাইনের বৈশিষ্ট্য
অনন্য অ্যান্টি-সাসপেনশন উপাদান শিল্ডিং সার্কিট ডিজাইনকে চালিত করে, অ্যান্টি-সাসপেনশন উপাদানের ক্ষমতা উন্নত করতে পারে।
ক্ষমতা পরিসীমা.13 ~ 35vdc
অভিযোজিত প্রোব প্রক্রিয়া তাপমাত্রা।- 100 ℃ ~ 800 ℃
12 সেন্টিমিটার বা এমনকি কয়েক সেন্টিমিটারের অনুভূমিক পরিমাপের জন্য কোন অন্ধ পরিমাপ প্রয়োগ করা যাবে না
সর্বোচ্চ পরিমাপ পরিসীমা শত শত মিটার বা এমনকি শত শত মিটার হতে পারে
সান্দ্র উপকরণের ইন্টারফেস পরিমাপ যন্ত্রের সবচেয়ে বড় সুবিধা
স্থিতিশীল এবং নির্ভরযোগ্য আউটপুট, ময়দা, রুক্ষ, জলীয় বাষ্প, স্ফটিক, মোম ডুবে প্রতিরোধী
রক্ষণাবেক্ষণ করবেন না, কোন সরানো অংশ নেই, অংশগুলি পরা সহজ নয়, নিয়মিত পরিষ্কার, রক্ষণাবেক্ষণ এবং ডিবাগ করবেন না
