পণ্যের বিবরণ:
|
পণ্যের ধরণ: | NYRD809 | অ্যান্টেনার ধরন: | হর্ন টাইপ |
---|---|---|---|
অ্যান্টেনা উপাদান: | 304 | সাধারণ দরখাস্ত: | বিভিন্ন কঠিন পদার্থ |
দুরত্ব পরিমাপ করা: | 0-30 মি | পরিমাপের যথার্থতা: | 0.05%~0.1% F. S |
প্রক্রিয়া তাপমাত্রা: | - 40~+1200 ℃ | প্রক্রিয়া চাপ: | -0.1~2.0MPa |

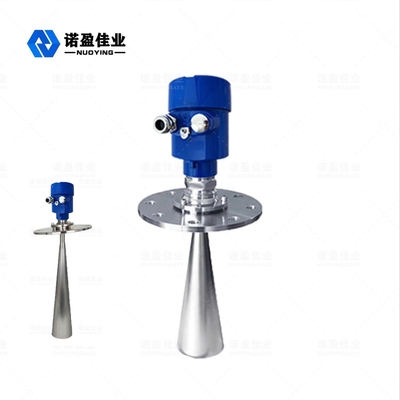

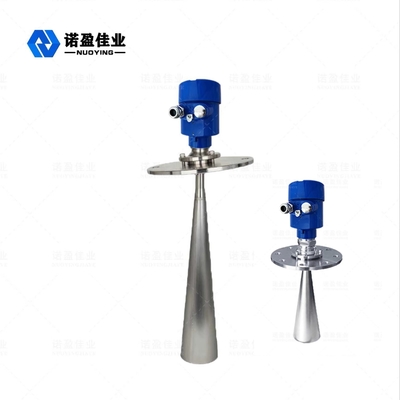

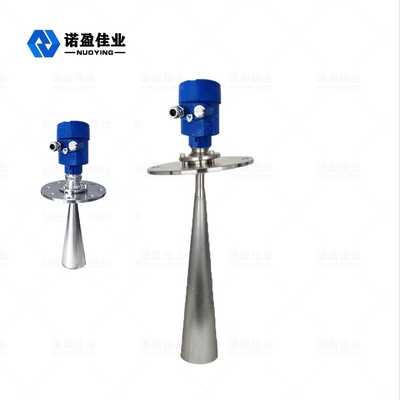

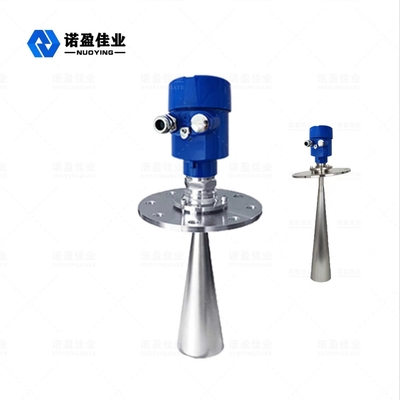

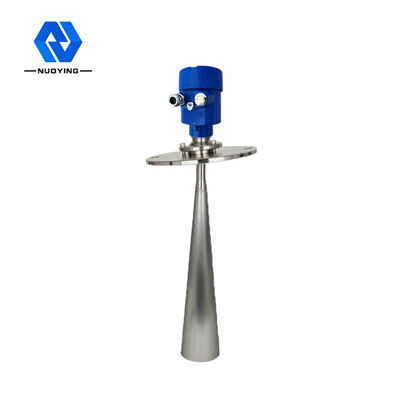

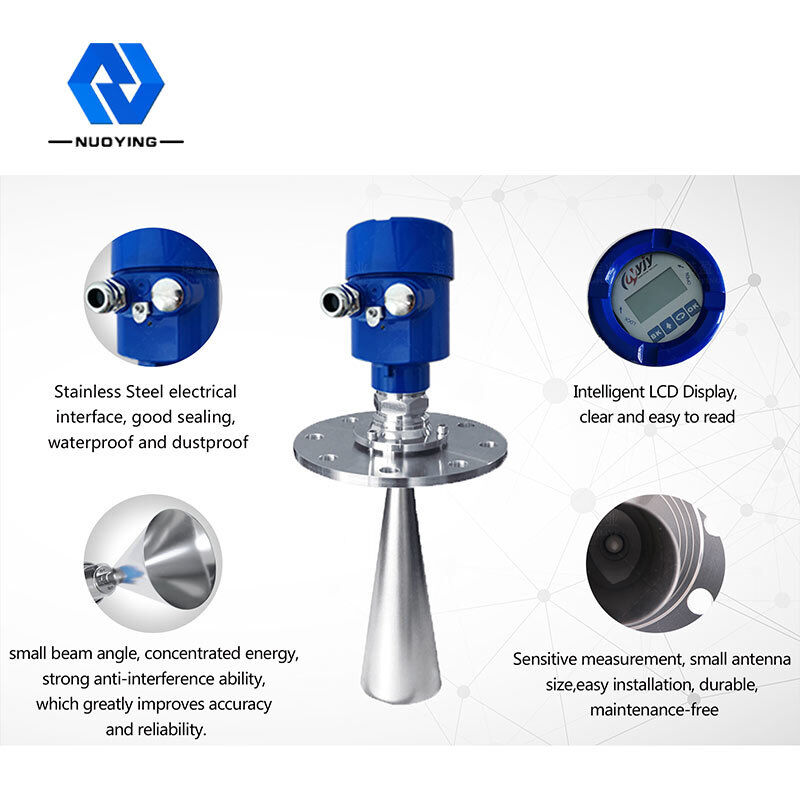

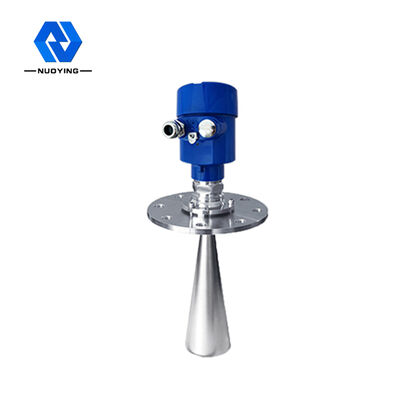

26G রাডার লেভেল মিটার NYRD809 স্মল ব্লাইন্ড জোন হাই ফ্রিকোয়েন্সি
26G রাডার লেভেল মিটার কাজের নীতি
রাডার স্তরের অ্যান্টেনা সংকীর্ণ মাইক্রোওয়েভ ডালগুলি প্রেরণ করে, যা অ্যান্টেনার মাধ্যমে নীচের দিকে প্রেরণ করা হয়।যখন পালস তরঙ্গ পরিমাপ করা মাধ্যমের পৃষ্ঠকে স্পর্শ করে, তখন এটি প্রতিফলিত হয় এবং আবার অ্যান্টেনা সিস্টেম দ্বারা প্রাপ্ত হয়।সংকেতটি ইলেকট্রনিক সার্কিটের অংশে প্রেরণ করা হয় এবং স্বয়ংক্রিয়ভাবে একটি স্তরের সংকেতে রূপান্তরিত হয় (কারণ পালস প্রচারের গতি অত্যন্ত দ্রুত, ইলেক্ট্রোম্যাগনেটিক তরঙ্গের লক্ষ্যে পৌঁছাতে এবং প্রতিফলনের পরে রিসিভারে ফিরে আসতে সময় লাগে প্রায় তাত্ক্ষণিক)।
ডেটাম প্লেন পরিমাপ করা: থ্রেডের নীচের পৃষ্ঠ বা ফ্ল্যাঞ্জের সিলিং পৃষ্ঠ।
দ্রষ্টব্য: রাডার স্তরের টাইমার ব্যবহার করার সময়, এটি নিশ্চিত করতে হবে যে সর্বোচ্চ স্তরটি অন্ধ অঞ্চলে প্রবেশ করতে পারবে না (চিত্রে D তে দেখানো এলাকা)।
26G রাডার লেভেল মিটার প্রযুক্তিগত পরামিতি
বৈশিষ্টসূচক অ্যাপ্লিকেশন |

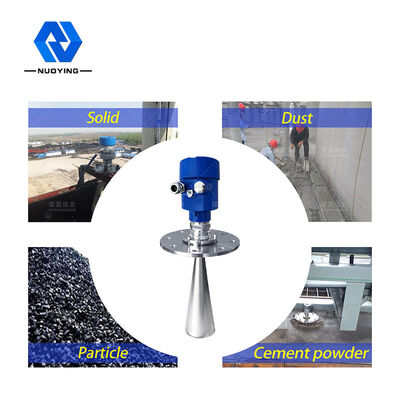

বিভিন্ন কঠিন পদার্থ (শস্য, নুড়ি, লোহা আকরিক, কয়লা ইত্যাদি) |
পণ্যের ধরণ | NYRD809 |
অ্যান্টেনার ধরন |
রড টাইপ, ওয়াটার ড্রপ টাইপ, ফ্ল্যাট প্লেট টাইপ, হর্ন টাইপ, পালিশ সারফেস টাইপ, লেন্স টাইপ |
অ্যান্টেনা উপাদান | PTFE, 304, 316, PP, PFA |
দুরত্ব পরিমাপ করা | 10মি, 20মি, 30মি, 35মি, 40মি, 80মি |
পরিমাপের যথার্থতা | 0.05%~0.1% F. S |
পাওয়ার সাপ্লাই | 24VDC (দুই তার, চার তার), 220VAC |
সিগন্যাল আউটপুট | 4... 20mA/HART/RS485/Modbus |
প্রক্রিয়া তাপমাত্রা | - 40~+1200 ℃ |
প্রক্রিয়া চাপ | - 0.1~2.0MPa |
প্রক্রিয়া সংযোগ | থ্রেড, বন্ধনী, ফ্ল্যাঞ্জ, স্যানিটারি ক্ল্যাম্প (ঐচ্ছিক) |
বৈদ্যুতিক ইন্টারফেস | M20×1.5, 1/2"NPT |
সুরক্ষা গ্রেড | IP65, IP67, IP68 (ঐচ্ছিক) |
বিস্ফোরণ প্রমাণ গ্রেড | Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (বিশদ বিবরণের জন্য শংসাপত্র দেখুন) |
মন্তব্য: কাস্টমাইজড পণ্য ব্যবহারকারীদের নির্দিষ্ট প্রয়োজনীয়তা অনুযায়ী ডিজাইন করা যেতে পারে!
