পণ্যের বিবরণ:
|
সাধারণ দরখাস্ত: | তরল (কোন নাড়াচাড়া।) | পণ্য মডেল: | NYCSUL-503 |
---|---|---|---|
অনুসন্ধানের ধরন: | শরীর, বিভক্ত শরীর, বিস্ফোরণ-প্রমাণ, বিরোধী জারা, বিরোধী জারা | অ্যান্টেনা ফর্ম উপাদান: | পিপি, পিভিসি, পিটিএফই |
পরিমাপের নির্ভুলতা: | <0.25% (পরিসীমা <20 মি), | প্রক্রিয়া চাপ: | -0.1 ~=0.1 MPa(বায়ুমণ্ডলীয় চাপ) |
প্রক্রিয়া সংযোগ: | ফ্ল্যাঞ্জ | বিস্ফোরণ-প্রমাণ গ্রেড: | Exia II CT6 Ga, Exd II CT6 Gb (শংসাপত্র দেখুন) |
লক্ষণীয় করা: | PTFE আল্ট্রাসনিক লেভেল গেজ,অ্যালার্ম সেটিং আল্ট্রাসনিক লেভেল সেন্সর,ফ্ল্যাঞ্জ আল্ট্রাসনিক লেভেল ট্রান্সমিটার |

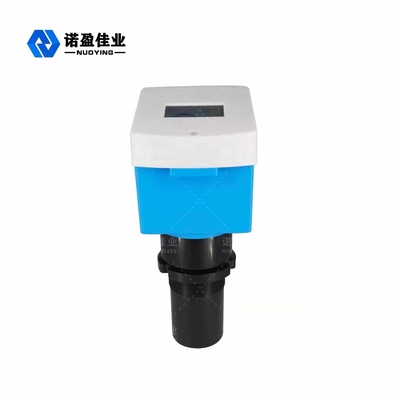

উচ্চ সংবেদনশীলতা NYCSUL আল্ট্রাসোনিক লেভেল গেজ অ্যালার্ম যে কোনো পয়েন্টে সেট করা
কাজের নীতিউচ্চ সংবেদনশীলতার NYCSUL আল্ট্রাসনিক লেভেল গেজ অ্যালার্ম যেকোন পনিটে সেট করা
অতিস্বনক লেভেল গেজের কাজের নীতি হল যে অতিস্বনক ট্রান্সডুসার (প্রোব) একটি উচ্চ-ফ্রিকোয়েন্সি স্পন্দিত শব্দ তরঙ্গ পাঠায় যখন এটি পরিমাপ করা উপাদানের (উপাদান) পৃষ্ঠের মুখোমুখি হয় এবং প্রতিফলিত হয় এবং ফিরে ভাঁজ করে।প্রতিফলিত প্রতিধ্বনি ট্রান্সডুসার দ্বারা গৃহীত হয় এবং একটি বৈদ্যুতিক সংকেতে রূপান্তরিত হয়।শব্দ তরঙ্গের প্রচারের সময় এটি শব্দ তরঙ্গ থেকে বস্তুর পৃষ্ঠের দূরত্বের সমানুপাতিক।সাউন্ড ওয়েভ ট্রান্সমিশন দূরত্ব S, সাউন্ড স্পীড C এবং সাউন্ড ট্রান্সমিশন টাইম T-এর মধ্যে সম্পর্ক সূত্র দ্বারা প্রকাশ করা যেতে পারে: S=C×T/2।
যেহেতু প্রেরিত অতিস্বনক নাড়ির একটি নির্দিষ্ট প্রস্থ থাকে, তাই ট্রান্সডুসারের কাছাকাছি একটি ছোট এলাকায় প্রতিফলিত তরঙ্গ প্রেরিত তরঙ্গকে ওভারল্যাপ করে, যা সনাক্ত করা যায় না এবং এর দূরত্বের মান পরিমাপ করা যায় না।এই এলাকাটিকে পরিমাপ মৃত অঞ্চল বলা হয়।অন্ধ অঞ্চলের আকার অতিস্বনক স্তরের মিটারের মডেলের সাথে সম্পর্কিত।
প্রোব অংশ অতিস্বনক তরঙ্গ নির্গত করে, অতিস্বনক তরঙ্গ বায়ু থেকে ঘনত্বের একটি বড় পার্থক্য সহ একটি মাধ্যমের মুখোমুখি হলে প্রতিফলিত হবে এবং প্রতিফলিত তরঙ্গগুলি প্রোব অংশ দ্বারা প্রাপ্ত হবে।প্রোব থেকে তরল (বস্তু) পৃষ্ঠের দূরত্ব অতিস্বনক তরঙ্গ দ্বারা অতিক্রান্ত সময়ের সমানুপাতিক: দূরত্ব [মি] = সময় x শব্দের গতি/2 [মি]
নকশা বৈশিষ্ট্যউচ্চ সংবেদনশীলতার NYCSUL আল্ট্রাসনিক লেভেল গেজ অ্যালার্ম যেকোন পনিটে সেট করা
◎ যুক্তিসঙ্গত নকশা, চমৎকার কর্মক্ষমতা, সহজ গঠন, সুবিধাজনক ইনস্টলেশন, ইত্যাদি
◎ ছোট কোণ প্রোব অতিস্বনক তরঙ্গের জন্য গৃহীত হয়, বড় ট্রান্সমিশন পাওয়ার এবং উচ্চ সংবেদনশীলতা সহ
◎ ঊর্ধ্ব এবং নিম্ন সীমা সেটিং এবং যেকোনো সময়ে অ্যালার্ম সেটিং, ক্রমাগত তরল পরিমাপ এবং তরল স্তর নিয়ন্ত্রণের জন্য ব্যবহার করা যেতে পারে
প্রযুক্তিগত পরামিতিউচ্চ সংবেদনশীলতার NYCSUL আল্ট্রাসনিক লেভেল গেজ অ্যালার্ম যেকোন পনিটে সেট করা
টিসাধারণ প্রয়োগ | তরল (কোন নাড়া, ফেনা, উদ্বায়ীকরণ, ইত্যাদি) |
পণ্য মডেল | Nycsul-501, NYCSUL-502, NYCSUL-503 |
অনুসন্ধানের ধরন | বডি, স্প্লিট বডি, বিস্ফোরণ-প্রমাণ, অ্যান্টি-জারা, অ্যান্টি-জারা এবং বিস্ফোরণ-প্রমাণ |
অ্যান্টেনা উপাদান | পিপি, পিভিসি, পিটিএফই, 304 |
দুরত্ব পরিমাপ করা | 0~ 20M (একীভূত), 0~40m (পৃথক), |
পরিমাপের নির্ভুলতা | <0.25% (পরিসীমা <20 মিটার), <0.5% (পরিসীমা >20 মিটার) |
প্রক্রিয়া তাপমাত্রা | 3M, 20M (গভীর কূপ কয়েকশ মিটার পরিমাপ করতে পারে, যা কাস্টমাইজ করা যায়) |
পরিমাপের নির্ভুলতা | 0.05% ~ 0.1% F. S |
প্রক্রিয়া তাপমাত্রা | -20~+70C |
প্রক্রিয়া চাপ | -0.1 ~=0.1 MPa, (বায়ুমণ্ডলীয় চাপ) |
বৈদ্যুতিক ইন্টারফেস | M20×1.5,½"NPT |
সুরক্ষা বর্গ | IP65, IP67, IP68 (ঐচ্ছিক) |
প্রক্রিয়া সংযোগ | প্রক্রিয়া সংযোগ |
প্রদর্শন মোড | তরল স্তর, দূরত্ব (বাতাসের উচ্চতা) |
আউটপুট সেট করুন | উচ্চ সীমা সেটিং, নিম্ন সীমা সেটিং |
সিগন্যাল আউটপুট | 4... 20mA/ HART/ RS485/Modbus।.. |
সুরক্ষা গ্রেড | IP65, IP67, IP68 (ঐচ্ছিক) |
বিস্ফোরণ-প্রমাণ গ্রেড | Exia II CT6 Ga, Exd II CT6 Gb (বিশদ বিবরণের জন্য শংসাপত্র দেখুন) |
※দ্রষ্টব্য: পণ্যটি ব্যবহারকারীদের নির্দিষ্ট প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজ করা যেতে পারে।
