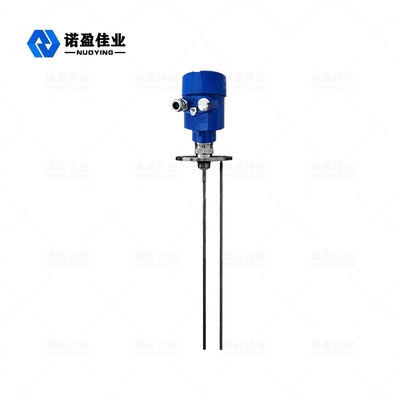

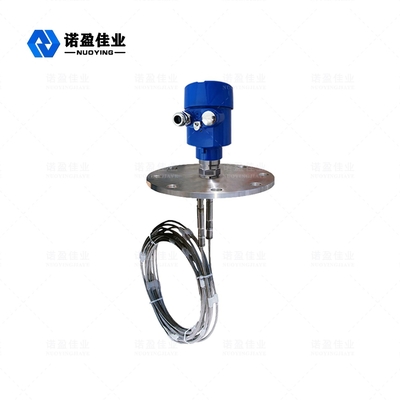

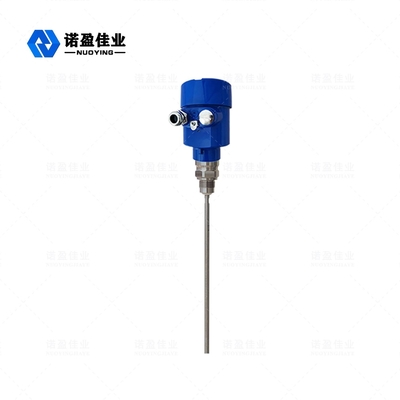

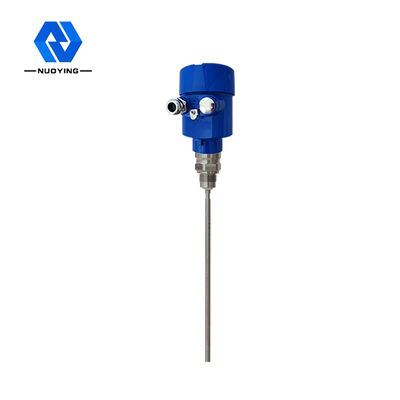

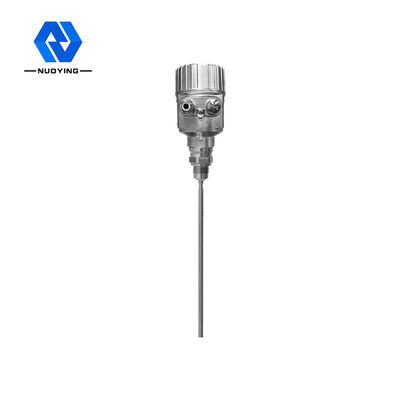

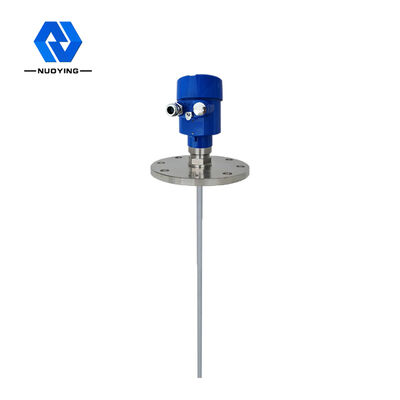

ডাইইলেকট্রিক কনস্ট্যান্টের জন্য মিডিয়াম কন্টাক্টিং টাইপ গাইডেড ওয়েভ রাডার লেভেল ট্রান্সমিটার

উচ্চ নির্ভুলতা গাইড করা তরঙ্গ রাডারলেভেল মিটারমাঝারিযোগাযোগডাইইলেকট্রিক ধ্রুবকের জন্য উপযুক্ত প্রকার

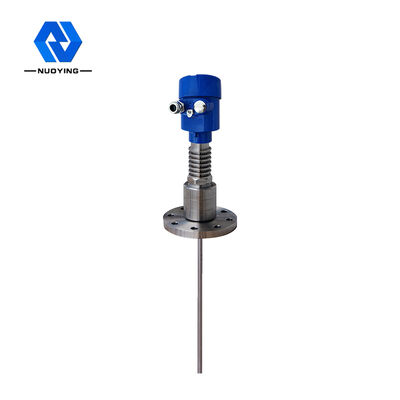

উচ্চ তাপমাত্রা এবং উচ্চ চাপ প্রতিরোধক গাইড করা তরঙ্গ রাডারলেভেল মিটারকার্যপ্রণালী

গাইড করা তরঙ্গ রাডার দ্বারা প্রেরিত উচ্চ-ফ্রিকোয়েন্সি মাইক্রোওয়েভ পালস সনাক্তকরণ উপাদানের (স্টিল কেবল বা স্টিল রড) বরাবর সঞ্চালিত হয়। যখন তরঙ্গ পরিমাপ করা মাধ্যমের সম্মুখীন হয়, তখন ডাইইলেকট্রিক ধ্রুবকের আকস্মিক পরিবর্তনের কারণে, তরঙ্গ পালসের কিছু অংশ অবিলম্বে ট্রান্সমিটারের দিকে প্রতিফলিত হবে। প্রেরিত পালস এবং প্রতিফলিত পালসের মধ্যে সময়ের ব্যবধান পরিমাপ করা মাধ্যমের দূরত্বের সমানুপাতিক।

ইনপুট

গাইড করা তরঙ্গ রাডার হল সময় ভ্রমণের নীতির উপর ভিত্তি করে একটি পরিমাপ যন্ত্র। রাডার তরঙ্গ আলোর গতিতে চলে, এবং ইলেকট্রনিক উপাদানগুলির মাধ্যমে চলার সময়কে একটি লেভেল সিগন্যালে রূপান্তরিত করা যেতে পারে। প্রোব উচ্চ-ফ্রিকোয়েন্সি পালস পাঠায় এবং কেবল বা রড প্রোব বরাবর প্রসারিত হয়। যখন পালসটি উপাদানের পৃষ্ঠের সাথে মিলিত হয়, তখন এটি প্রতিফলিত হয়ে যন্ত্রের রিসিভার দ্বারা গ্রহণ করা হয় এবং দূরত্বের সংকেত উপাদানের লেভেল সংকেতে রূপান্তরিত হয়।

প্রতিফলিত পালস সংকেত কেবল বা রড প্রোব বরাবর যন্ত্রের ইলেকট্রনিক সার্কিটে প্রেরণ করা হয় এবং মাইক্রোপ্রসেসর সংকেতটিকে প্রক্রিয়া করে উপাদানের পৃষ্ঠে মাইক্রোওয়েভ পালস দ্বারা উত্পন্ন প্রতিধ্বনি সনাক্ত করে। সঠিক প্রতিধ্বনি সংকেত সনাক্তকরণ পালস সফ্টওয়্যার দ্বারা সম্পন্ন হয়। উপাদানের পৃষ্ঠ থেকে দূরত্ব D পালসের সময় ভ্রমণ T এর সমানুপাতিক।

আউটপুট

খালি ট্যাঙ্ক উচ্চতা E (=শূন্য বিন্দু), পূর্ণ ট্যাঙ্ক উচ্চতা F (=পূর্ণ পরিসীমা) এবং কিছু অ্যাপ্লিকেশন প্যারামিটার ইনপুট করে সেট করা হয়। অ্যাপ্লিকেশন প্যারামিটারগুলি স্বয়ংক্রিয়ভাবে পরিমাপ পরিবেশের সাথে যন্ত্রটিকে মানিয়ে নেবে, যা 4-20mA আউটপুটের সাথে সঙ্গতিপূর্ণ।

গাইড করা তরঙ্গ রাডারলেভেল মিটারপণ্য বৈশিষ্ট্য

গাইড করা তরঙ্গ রাডার লেভেল মিটার উন্নত মাইক্রোওয়েভ প্রক্রিয়াকরণ প্রযুক্তি এবং অনন্য ইকো ডিসকভারি ইকো প্রক্রিয়াকরণ প্রযুক্তি গ্রহণ করে। যোগাযোগ পরিমাপের সাথে, পরিমাপের নির্ভুলতা বেশি এবং পরিমাপ আরও সঠিক। একই সময়ে, গাইড করা তরঙ্গ রাডার আঠালো প্রতিরোধ করে এবং মাধ্যমের তাপমাত্রা এবং আঠালোতার মতো বাহ্যিক পরিবেশ দ্বারা প্রভাবিত হয় না।

বিভিন্ন প্রক্রিয়া সংযোগ মোড এবং সনাক্তকরণ উপাদানের প্রকারগুলি 70X সিরিজের গাইড করা তরঙ্গ রাডার লেভেল মিটারকে বিভিন্ন জটিল কাজের অবস্থা এবং অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলে। উদাহরণস্বরূপ:; উচ্চ তাপমাত্রা, উচ্চ চাপ এবং কম ডাইইলেকট্রিক ধ্রুবক মাধ্যম।

এটি পালস ওয়ার্কিং মোড গ্রহণ করে, অত্যন্ত কম নির্গমন শক্তি সহ, এবং বিভিন্ন ধাতব এবং অ-ধাতব পাত্রে ইনস্টল করা যেতে পারে, মানবদেহ এবং পরিবেশের জন্য ক্ষতিকারক নয়।

গাইড করা তরঙ্গ রাডারলেভেল মিটারপণ্যপ্যারামিটার
