পণ্যের বিবরণ:
|
আবেদন: | তরল, ধুলো, কঠিন পদার্থ | আইটেম নংঃ.: | NYRD808 |
---|---|---|---|
অ্যান্টেনা ফর্ম: | বার টাইপ, ওয়াটার ড্রপ টাইপ | অ্যান্টেনা উপাদান: | PTFE, 304, 316 |
দুরত্ব পরিমাপ করা: | 35 মি, 40 মি, 80 মি | পরিমাপের নির্ভুলতা: | 0.05%~0.1%FS |
লক্ষণীয় করা: | 70m রাডার লেভেল মিটার,24V পাওয়ার সাপ্লাই রাডার লেভেল ট্রান্সমিটার,সলিড ফ্ল্যাঞ্জ রাডার টাইপ লেভেল ট্রান্সমিটার |
সিমেন্ট লেভেল সেন্সর রাডার গ্রেইন বিন রাডার লেভেল মিটার হার্ট রাডার লেভেল ট্রান্সমিটার
বর্ণনা

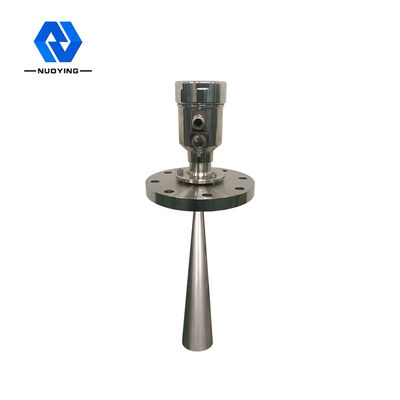

রাডার স্তর মিটার এই সিরিজ গৃহীত 26G উচ্চ ফ্রিকোয়েন্সি রাডার সেন্সর, সর্বোচ্চ পরিমাপ পরিসীমা 70 মিটার পর্যন্ত পৌঁছতে পারে।অ্যান্টেনা আরও প্রক্রিয়াকরণ অপ্টিমাইজ করা হয়,
নতুন দ্রুতগতির মাইক্রোপ্রসেসরের উচ্চতর গতি এবং দক্ষতা সিগন্যাল বিশ্লেষণ করা যেতে পারে, ইন্সট্রুমেন্টেশন চুল্লি, কঠিন সাইলো এবং খুব জটিল পরিমাপের পরিবেশের জন্য ব্যবহার করা যেতে পারে।
স্পেসিফিকেশন
70 মিটার রেঞ্জ রাডার লেভেল মিটার গৃহীত 26G উচ্চ ফ্রিকোয়েন্সি রাডার সেন্সর | |
আবেদন | কঠিন উপাদান, শক্তিশালী ধুলো |
দুরত্ব পরিমাপ করা | 70 মিটার |
প্রক্রিয়া সংযোগ | ইউনিভার্সাল ফ্ল্যাঞ্জ |
মাঝারি তাপমাত্রা | -40℃ ~ +250℃ |
প্রক্রিয়া চাপ | -0.1 ~ 0.1 এমপিএ |
সঠিকতা | ± 15 মিমি |
সুরক্ষা গ্রেড | IP67 |
কম্পাংক সীমা | 26GHz |
সিগন্যাল আউটপুট | 4~20mA/হার্ট (টু-ওয়্যার/ফোর) RS485/মডবাস |
বিস্ফোরণ-প্রমাণ গ্রেড | Exia II C T6 Ga |
নীতি
রাডার স্তরের ট্রান্সমিটার অ্যান্টেনা মাইক্রোওয়েভ পালস সংকীর্ণ, নিম্নগামী সংক্রমণঅ্যান্টেনামাঝারি পৃষ্ঠের মাইক্রোওয়েভ এক্সপোজার দ্বারা আবার প্রতিফলিত হয়অ্যান্টেনা সিস্টেম গ্রহণ করে, স্বয়ংক্রিয়ভাবে ইলেকট্রনিক সার্কিটে সংকেত পাঠায়লেভেল সিগন্যালে রূপান্তরিত (কারণ মাইক্রোওয়েভ প্রচারের গতি, ইলেক্ট্রোম্যাগনেটিকতরঙ্গ লক্ষ্যে পৌঁছাতে এবং রিসিভারে প্রতিফলিত এই সময় প্রায়তাৎক্ষণিক)।
ডেটাম পরিমাপ: স্ক্রু থ্রেডের নীচে বা ফ্ল্যাঞ্জের সিলিং পৃষ্ঠ।
বিঃদ্রঃ: নিশ্চিত করুন যে রাডার স্তরের মিটার সর্বোচ্চ স্তরটি পরিমাপক অন্ধের মধ্যে প্রবেশ করতে পারে না৷
এলাকা (চিত্র D নীচে দেখানো হয়েছে)।

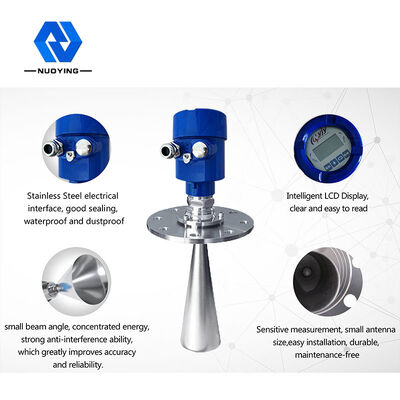

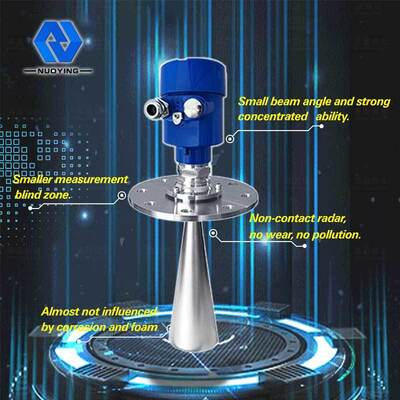

বৈশিষ্ট্য
Øছোট অ্যান্টেনা আকার, ইনস্টল করা সহজ;অ-যোগাযোগ রাডার, কোন পরিধান, কোন দূষণ.
Øপ্রায় কোন জারা, বুদবুদ প্রভাব;বায়ুমণ্ডলে জলীয় বাষ্প, তাপমাত্রা এবং চাপ দ্বারা প্রায় প্রভাবিত হয় না পরিবর্তন
Øউচ্চ স্তরের মিটার কাজের উপর গুরুতর ধুলো পরিবেশ সামান্য আছে প্রভাব
Øএকটি ছোট তরঙ্গদৈর্ঘ্য, কঠিন পৃষ্ঠের প্রবণতার প্রতিফলন উত্তম.
Øমরীচি কোণ ছোট, শক্তি ঘনীভূত হয়, প্রতিধ্বনি এবং এড়ানোর ক্ষমতা বাড়াতে পারে হস্তক্ষেপ
Øপরিমাপ পরিসীমা ছোট, একটি পরিমাপ জন্য ভাল ফলন হবে ফলাফল
Øউচ্চ শব্দ সংকেত অনুপাত, দ্য স্তর ওঠানামা অবস্থা করতে পারা প্রাপ্ত উত্তমকর্মক্ষমতা.
Øউচ্চ ফ্রিকোয়েন্সি, সর্বোত্তম পছন্দের কঠিন এবং নিম্ন অস্তরক ধ্রুবকের পরিমাপ।
ইনস্টলেশন প্রয়োজনীয়তা
1/4 বা 1/6 ব্যাসের মধ্যে ইনস্টল করা হবে।দ্রষ্টব্য: ট্যাঙ্ক প্রাচীর মধ্যে দূরত্ব ন্যূনতম দূরত্ব ট্যাংক উচ্চ হতে হবে 1/10.
নোট 1. তথ্য
2.ধারক কেন্দ্র বা প্রতিসাম্যের অক্ষ
শীর্ষ শঙ্কুযুক্ত ট্যাংক স্তর, ইনস্টল করা যাবে এ
ট্যাঙ্কের শীর্ষটি মধ্যবর্তী, শঙ্কুযুক্ত নীচে পরিমাপের গ্যারান্টি দিতে পারে।
উল্লম্ব প্রান্তিককরণ পৃষ্ঠের একটি ফিড অ্যান্টেনা।যদি পৃষ্ঠটি রুক্ষ হয়, তবে অ্যান্টেনার কার্ডান ফ্ল্যাঞ্জের কোণকে প্রান্তিককরণের সাথে সামঞ্জস্য করতে স্ট্যাক কোণ ব্যবহার করতে হবে পৃষ্ঠতল.
(কঠিন পৃষ্ঠের কাত হওয়ার কারণে প্রতিধ্বনি ক্ষয়, এমনকি সংকেত হারাতে পারে।)
Øশঙ্কু ট্যাঙ্ক ফিড উপরে ইনস্টল করা যাবে না বন্দর
বিঃদ্রঃ: বহিরঙ্গন ইনস্টলেশন সানশেড গ্রহণ করা উচিত.
1. সঠিক
2. ত্রুটি বৃষ্টিরোধী পরিমাপ
Øযন্ত্রটি খিলান বা গম্বুজযুক্ত ছাদের মধ্যবর্তী স্থানে ইনস্টল করা যাবে না।পরোক্ষ প্রতিধ্বনি উত্পাদন ছাড়াও প্রতিধ্বনি দ্বারা প্রভাবিত হয়.একাধিক প্রতিধ্বনি সংকেত প্রতিধ্বনির বাস্তব মানের চেয়ে বড় হতে পারে, কারণ শীর্ষের মাধ্যমে একাধিক প্রতিধ্বনি ঘনীভূত করতে পারে।তাই একটি কেন্দ্রীয় মধ্যে ইনস্টল করা যাবে না অবস্থান
1.সঠিক
2.ত্রুটি
Øপরিমাপ প্রয়োজনীয় প্রতিফলন প্রভাবিত বাধা আছে প্লেট
1.সঠিক
2.ত্রুটি
বৈদ্যুতিক সংযোগ
পাওয়ার সাপ্লাই ভোল্টেজ:
(4~20)mA/HART (দুই তারের সিস্টেম)
পাওয়ার সাপ্লাই এবং আউটপুট কারেন্ট সিগন্যাল
একটি দুই কোর ঢাল তারের ভাগ.সরবরাহ ভোল্টেজ পরিসীমা প্রযুক্তিগত তথ্য দেখুন.অভ্যন্তরীণভাবে নিরাপদ টাইপ পাওয়ার সাপ্লাই এবং যন্ত্রের মধ্যে একটি নিরাপত্তা বাধা হতে হবে।
(4~20)mA/HART(চার তারের সিস্টেম)
পৃথক বিদ্যুৎ সরবরাহ এবং বর্তমান সংকেত,
যথাক্রমে একটি পাওয়ার তার ব্যবহার করে।সরবরাহ ভোল্টেজ পরিসীমা প্রযুক্তিগত তথ্য দেখুন.
RS485 / মডবাস
পাওয়ার সাপ্লাই এবং Modbus সিগন্যাল লাইন পর্যায়ক্রমে একটি ঢালযুক্ত তার ব্যবহার করে পৃথক, পাওয়ার সাপ্লাই ভোল্টেজ পরিসীমা প্রযুক্তিগত তথ্য দেখুন।
FAQ
প্রশ্নঃ আপনি আমাকে কতক্ষণ উত্তর দেবেন?
উত্তর: আমরা যত তাড়াতাড়ি সম্ভব আপনার সাথে যোগাযোগ করব কিন্তু 12 ঘন্টার মধ্যে
প্রশ্ন: আমি কিছু নমুনা পেতে পারি?
উত্তর: হ্যাঁ, নমুনা অর্ডার মান পরীক্ষা এবং বাজার পরীক্ষার জন্য উপলব্ধ।কিন্তু আপনাকে এক্সপ্রেস খরচ দিতে হবে।
প্রশ্ন: আপনি কত তাড়াতাড়ি আপনার উত্পাদন ব্যবস্থা করতে পারেন?
উত্তর: একবার আপনার পণ্য নিশ্চিতকরণ এবং প্রিপেমেন্ট পাওয়ার পরে, উত্পাদন অবিলম্বে শুরু হবে।
প্রশ্ন: প্রসবের সময় কি?
উত্তর: ছোট অর্ডারের জন্য সাধারণত 3-5 কার্যদিবস এবং বড় অর্ডারের জন্য 10-15 দিন সময় লাগে।
প্রশ্ন: আপনি কিভাবে আপনার মান নিয়ন্ত্রণ করবেন?
উত্তর: তিনটি পরিদর্শন পদক্ষেপ (মূল, উত্পাদন এবং সমাপ্ত পণ্যের) + ভাল ওয়ারেন্টি পরিষেবা (মানুষের ক্ষতির কারণ ছাড়াই একটি নতুন পরিবর্তন করতে 1 বছর বিনামূল্যে)।
প্রশ্ন: আপনার কি সার্টিফিকেট আছে?
A:ISO9000, CE, বিস্ফোরণ-প্রমাণ শংসাপত্র, RoHs প্রস্তুত।এবং পণ্য বিতরণের আগে, তৃতীয় অংশ দ্বারা জারি করা গুণমান এবং নিরাপত্তা পরিদর্শন শংসাপত্রও দেওয়া যেতে পারে।
প্রশ্ন: আমি কি আপনার কারখানা পরিদর্শন করতে পারি?
একটি: খুব স্বাগত জানাই!জিয়ান ইয়াং বিমানবন্দরে ফ্লাই করুন।এটা আমাদের জন্য একটি বড় আনন্দ ছিল.
প্রশ্ন: আপনার ওয়ারেন্টি শর্তাবলী কি?
উত্তর: আমরা 12 মাসের ওয়ারেন্টি সময় অফার করি।
প্রশ্ন: আপনি OEM এবং কাস্টমাইজড পরিষেবা প্রদান করতে পারেন?
উত্তর: হ্যাঁ, OEM এবং ODM উভয়ই উপলব্ধ, আমাদের কাছে পেশাদার R&D বিভাগ রয়েছে যা আপনার জন্য পেশাদার সমাধান সরবরাহ করতে পারে।
প্যাকিং এবং শিপিং
টেকনিক্যাল প্যারামিটার

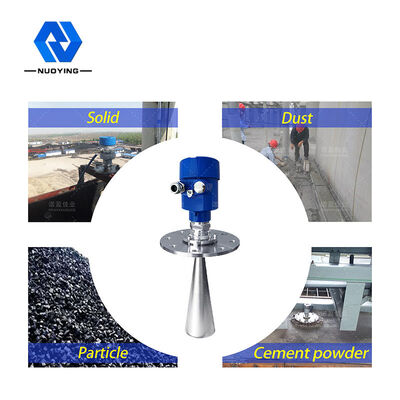

আবেদন | সব ধরনের তরল (শক্তিশালী জারা, কম অস্তরক ধ্রুবক, আলোড়ন, বাষ্প, স্ফটিককরণ, ঘনীভবন, স্লারি, উচ্চ তাপমাত্রা এবং উচ্চ চাপ, ইত্যাদি) |
সব ধরনের ধুলো (শক্তিশালী ধুলো, ভাসমান ধুলো, সিমেন্ট পাউডার, চুনের গুঁড়া, ফ্লাই অ্যাশ, স্ফটিককরণ এবং অন্যান্য অনুষ্ঠান) | |
বিভিন্ন কঠিন পদার্থ (শস্য, ছোট পাথর, লোহা আকরিক, কয়লা ইত্যাদি) | |
আইটেম নম্বর | NYRD805,NYRD806,NYRD807,NYRD808,NYRD809,NYRD810,NYRD86 |
NYRD87,NYRD-PB,NYRD-SD,NYRD-TJ,NYRD- SL | |
অ্যান্টেনা ফর্ম | বার টাইপ, ওয়াটার ড্রপ টাইপ, প্লেট টাইপ, হর্ন টাইপ, সারফেস টাইপ, লেন্স টাইপ |
অ্যান্টেনা উপাদান | PTFE,304,316,PP,PFA |
দুরত্ব পরিমাপ করা | 10m,20m,30m,35m,40m,80m |
পরিমাপের নির্ভুলতা | 0.05%~0.1%FS |
পাওয়ার সাপ্লাই | 24VDC (দুই তার, চার তার), 220VAC |
সিগন্যাল আউটপুট | 4-20mA/HART/RS485/Modbus... |
প্রক্রিয়া তাপমাত্রা | -40~+130℃,-40~+150℃,-40~+2600℃,-40~+1200℃ |
প্রক্রিয়া চাপ | -0.1~0.3Mpa, -0.1~2.0Mpa, -0.1~4.0Mpa, |
প্রক্রিয়া সংযোগ | থ্রেড, বন্ধনী, ফ্ল্যাঞ্জ, হেলথ ক্ল্যাম্প (ঐচ্ছিক) |
বৈদ্যুতিক ইন্টারফেস | M20x1.5,1/2"NPT |
সুরক্ষা গ্রেড | IP65, IP67, IP68 (ঐচ্ছিক) |
বিস্ফোরণ-প্রমাণ গ্রেড | ExiaIICT6 Ga, ExdIICT6 গিগাবাইট (শংসাপত্রে দেখানো হয়েছে) |
