পণ্যের বিবরণ:
|
| সাধারণ দরখাস্ত: | তরল স্তর পরিমাপ | পণ্যের ধরণ: | NYUHZ |
|---|---|---|---|
| ইনস্টলেশন ফর্ম: | সাইড মাউন্ট করা, উপরে মাউন্ট করা | প্রধান উপাদান: | 304, 316 |
| দুরত্ব পরিমাপ করা: | 0~6 মি | নির্ভুলতা পরিমাপ: | ±3mm,±5mm,±10mm,±20mm(ঐচ্ছিক) |
| মাঝারি ঘনত্ব: | ≥0.425g/cm³ | ঘনত্বের পার্থক্য: | ≥0.1g/cm³ |
| লক্ষণীয় করা: | ট্যাঙ্ক ফ্ল্যাপ ম্যাগনেটিক লেভেল ট্রান্সমিটার,জারা প্রতিরোধী ম্যাগনেটিক ফ্ল্যাপ লেভেল গেজ,লিকুইড ম্যাগনেটিক গেজ মিটার |
||

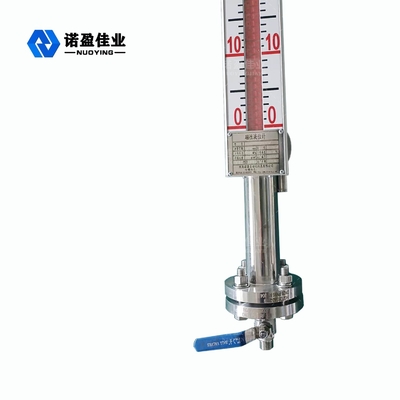

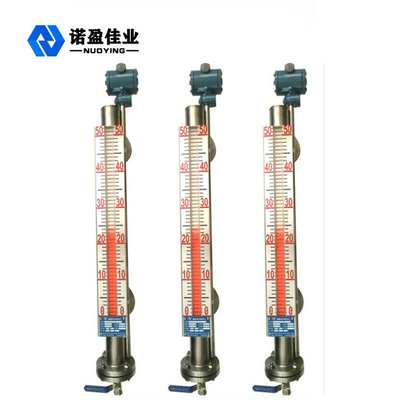

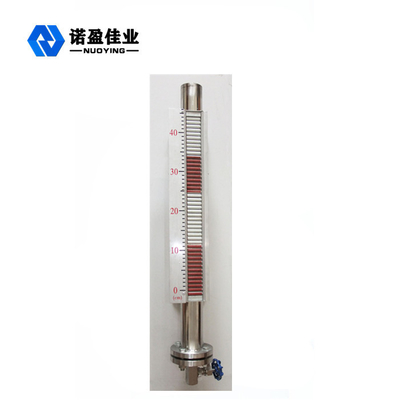

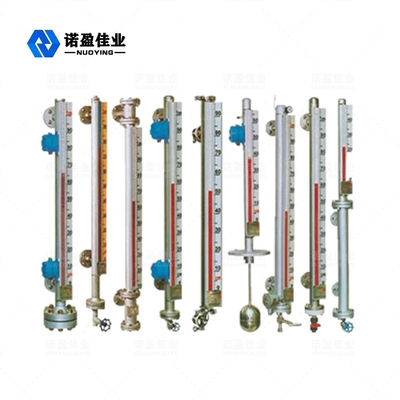

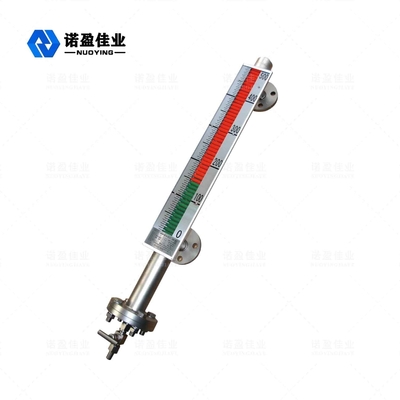

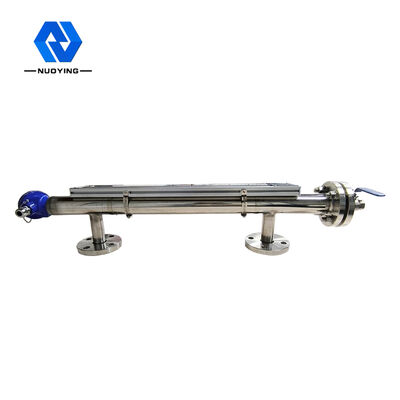

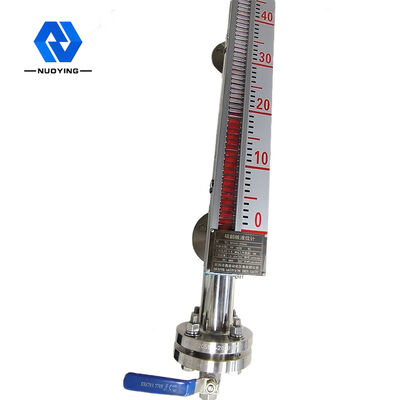

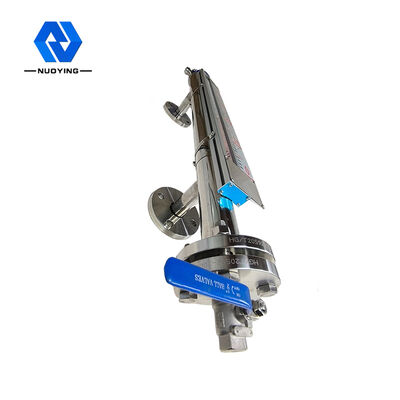

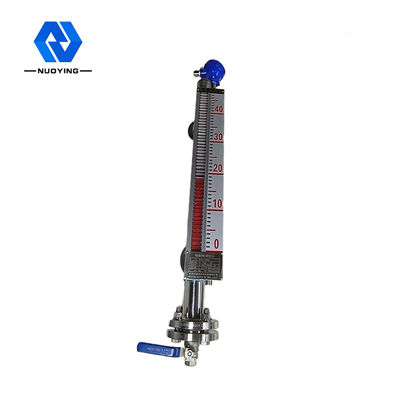

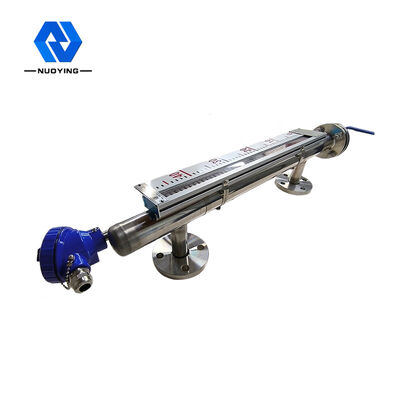

তরল ক্ষয় প্রতিরোধী ঘটনার জন্য ট্যাঙ্ক ম্যাগনেটিক ফ্ল্যাপ লেভেল মিটার
কাজ নীতি
ম্যাগনেটিক লেভেল গেজ সব ধরণের টাওয়ার, ট্যাঙ্ক, ট্যাঙ্ক, গোলাকার ধারক এবং বয়লার এবং অন্যান্য সরঞ্জাম মাঝারি স্তরের সনাক্তকরণের জন্য ব্যবহার করা যেতে পারে।চৌম্বক স্তরের গেজ উচ্চ সিলিং, ফুটো প্রতিরোধ এবং উচ্চ তাপমাত্রা, উচ্চ চাপ, জারা প্রতিরোধী অনুষ্ঠানের জন্য উপযুক্ত অর্জন করতে পারে।
চৌম্বক স্তরের গেজে ভাসমান বল (যাকে পরিমাপকারী নল বা প্রধান নল বলা হয়) মিটমাট করার জন্য একটি গহ্বর রয়েছে, যা একটি ফ্ল্যাঞ্জ বা অন্য উপযুক্ত সংযোগের মাধ্যমে পাত্রের সাথে একটি সংযোগকারীর সমন্বয়ে গঠিত।সংযোগকারীর নীতি অনুসারে, পাত্রে তরল স্তরের পরিবর্তনের সাথে, গহ্বরের পৃষ্ঠা এবং পাত্রে তরল স্তর একই উচ্চতার হয়, তাই এটি গহ্বরে ভাসমান বলটিকে উপরে যাওয়ার জন্য চালিত করে এবং নিচে, এবং পাত্রে তরল স্তরের সাথে উঠে এবং পড়ে।এই সময়ে, আমরা তরল স্তর দেখতে পারি না, তাই গহ্বরের বাইরে একটি চৌম্বকীয় ফ্লিপ কলাম প্রদর্শন ইনস্টল করা হয়।
তরলে ভাসমান বল এবং স্থায়ী চুম্বক ইস্পাত ইনস্টল করা সীমানার অংশ ছিল, যখন পাত্রের পরিমাপকৃত তরল স্তরের ওঠানামা, চৌম্বকীয় ফ্লোট লেভেল গেজ অন্টোলজির টিউব উত্তোলন করা হয়, একটি চৌম্বক কলাম সূচকে চৌম্বকীয় যুগল দ্বারা স্থায়ী চুম্বকের মধ্যে ভাসমান হয়, কলাম 180° ড্রাইভার লাল, সাদা, যখন তরল স্তর বৃদ্ধি পায়, ডাবল কলাম সাদা থেকে লাল, যখন তরল স্তর নেমে যায়, কলামটি লাল থেকে সাদাতে পরিবর্তিত হয়, এবং সূচকটির লাল এবং সাদা সংযোগস্থল হল প্রকৃত উচ্চতা পাত্রের ভিতরে তরল স্তর, যাতে তরল স্তরের একটি স্পষ্ট ইঙ্গিত অর্জন করা যায়।
1.ভেন্ট প্লাগ
2. পরিমাপ নল
3. ম্যাগনেটিক ফ্লিপ ডিসপ্লে
4. চুম্বকীয় ফ্লিপ কলাম
5. ভাসা
6. স্থির বাতা
7. স্বাক্ষর
8. ড্রেন ভালভ
9. স্যুয়ারেজ পাইপ
10. সংযোগ ফ্ল্যাঞ্জ
নকশা বৈশিষ্ট্য
◎সরল গঠন, কঠিন এবং নির্ভরযোগ্য, স্থিতিশীল অপারেশন.
◎ক্ষেত্র প্রদর্শন স্কেল পরিষ্কার এবং নজরকাড়া এবং পড়া সহজ.
◎ ক্ষয়কারী, দাহ্য, বিষাক্ত, উচ্চ তাপমাত্রা, আলোড়নকারী দূষণ সহ তরলের মাত্রা পরিমাপ এবং নির্দেশ করতে পারে।
◎ বিভিন্ন ইনস্টলেশন ফর্ম এবং বিভিন্ন সংযোগ ফর্ম নির্বাচন করা যেতে পারে.
◎পরিকল্পিত চাপ পরিসীমা 10MPa থেকে সম্পূর্ণ ভ্যাকুয়াম।
◎ডিজাইন তাপমাত্রা পরিসীমা -160~+450℃.
◎এটি বিশেষভাবে বিশেষ চাপ এবং তাপমাত্রার জন্য ডিজাইন করা যেতে পারে।
টেকনিক্যাল প্যারামিটার
| সাধারণ দরখাস্ত | তরল স্তর পরিমাপ |
| পণ্যের ধরণ | NYUHZ |
| ইনস্টলেশন ফর্ম | সাইড মাউন্ট করা, উপরে মাউন্ট করা |
| প্রধান উপাদান | 304,316 |
| দুরত্ব পরিমাপ করা | 0~6 মি |
| নির্ভুলতা পরিমাপ | ±3 মিমি, ± 5 মিমি, 10 মিমি, 20 মিমি (ঐচ্ছিক) |
| মাঝারি ঘনত্ব | ≥0.425g/cm³ |
| ঘনত্বের পার্থক্য | ≥0.1g/cm³ |
| মাঝারি সান্দ্রতা | ≤0.4Pa.S |
| আউটপুট নিয়ন্ত্রণ করুন | 220VAC,1A |
| আউটপুট প্রেরণ | 4...20mA(পাওয়ার সাপ্লাই 24VDC) |
| প্রক্রিয়া তাপমাত্রা | -50~+350℃ |
| প্রক্রিয়া চাপ | -0.1~+16MPa |
| প্রক্রিয়া সংযোগ | ফ্ল্যাঞ্জ (ঐচ্ছিক) |
| রেজোলিউশন | 士আমি মিমি |
| সুরক্ষা বর্গ | IP65, IP67, IP68 (ঐচ্ছিক) |
| বিস্ফোরণ-প্রমাণ গ্রেড | ExiaⅡCT6Ga, ExdⅡ CT6Gb (শংসাপত্র দেখুন) |
*মন্তব্য: পণ্য আপনার নির্দিষ্ট প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজ করা যেতে পারে!
আরো পণ্য বিস্তারিত জন্য, আমার সাথে যোগাযোগ করুন!ধন্যবাদ ~
