পণ্যের বিবরণ:
|
| পণ্যের ধরণ: | NYRD702 | অ্যান্টেনা ফর্ম: | ক্যাবল টাইপ, রড টাইপ |
|---|---|---|---|
| দুরত্ব পরিমাপ করা: | 6 মি | পাওয়ার সাপ্লাই: | 24VDC (দুই তার, চার তার), 220VAC |
| অ্যান্টেনা উপাদান: | PTFE/304/316 | ইকো স্যাম্পলিং: | 55 বার / সে |
| পরিমাপ নির্ভুলতা: | 0.05%~0.1% FS | প্রক্রিয়া তাপমাত্রা: | -40~+130℃,-40~+250℃,-40~+500℃ |
| লক্ষণীয় করা: | 6m গাইডেড ওয়েভ রাডার ট্রান্সমিটার,যোগাযোগযোগ্য গাইডেড ওয়েভ রাডার লেভেল ট্রান্সমিটার,মাইক্রোওয়েভ গাইডেড রাডার লেভেল সেন্সর |
||

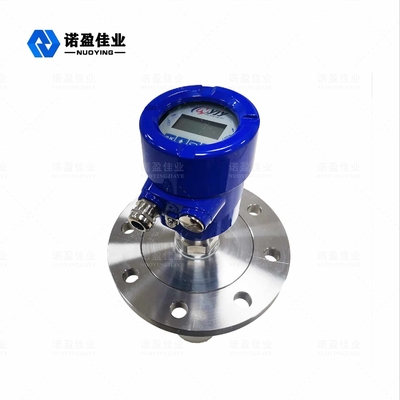

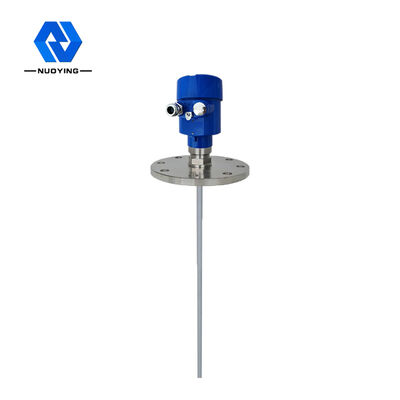

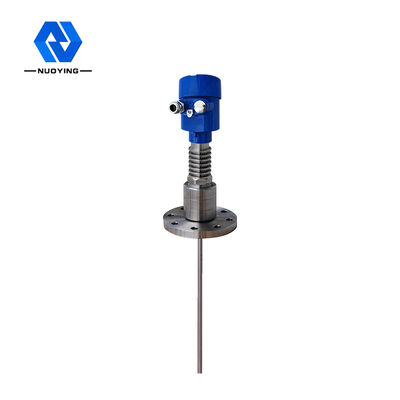

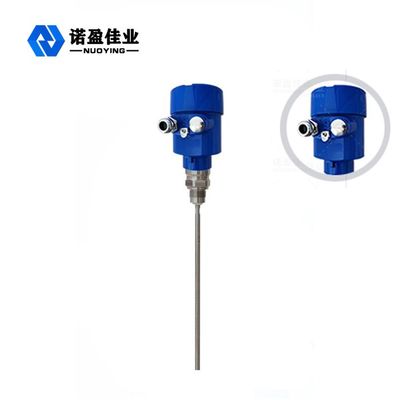

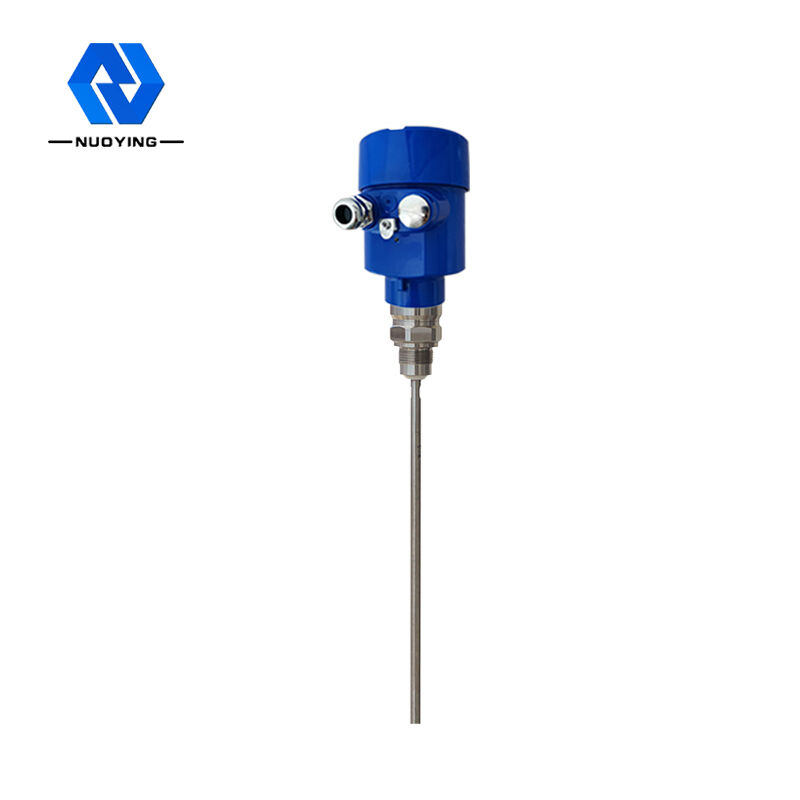

NYRD 702 গাইডেড ওয়েভ রাডার লেভেল ট্রান্সমিটার 6m যোগাযোগযোগ্য উচ্চ নির্ভুলতা
NYRD 702 গাইডেড ওয়েভ রাডার লেভেল ট্রান্সমিটার 6m যোগাযোগযোগ্য উচ্চ নির্ভুলতার কাজের নীতি
নির্দেশিত তরঙ্গ রাডার দ্বারা নির্গত উচ্চ-ফ্রিকোয়েন্সি মাইক্রোওয়েভ পালস সনাক্তকরণ উপাদান (স্টিল ক্যাবল অররড) বরাবর প্রচার করে এবং পরিমাপ করা মাধ্যমটির মুখোমুখি হয়।অস্তরক ধ্রুবকের আকস্মিক পরিবর্তনের কারণে, এটি প্রতিফলন ঘটায় এবং নাড়ি শক্তির একটি অংশ ফিরে প্রতিফলিত হয়।প্রেরিত নাড়ি এবং প্রতিফলিত নাড়ির মধ্যে সময়ের ব্যবধান অবশ্যই মাপা মাধ্যমের দূরত্বের অনুপাত।
আমিnput প্রক্রিয়া
গাইডেড ওয়েভ রাডার হল টাইম ট্রাভেলের নীতির উপর ভিত্তি করে একটি পরিমাপের টুল।রাডার তরঙ্গ আলোর গতিতে চলে এবং চলমান সময়কে বৈদ্যুতিন উপাদান দ্বারা অবজেক্ট লেভেল সিগন্যালে রূপান্তরিত করা যায়।প্রোব উচ্চ ফ্রিকোয়েন্সি পালস নির্গত করে এবং তারের বা রড প্রোব বরাবর প্রচার করে।
ওআউটপুট প্রক্রিয়া
খালি ট্যাঙ্কের উচ্চতা E(= শূন্য), সম্পূর্ণ ট্যাঙ্কের উচ্চতা F(= পূর্ণ পরিসর) এবং কিছু অ্যাপ্লিকেশন পরামিতি প্রবেশ করে, অ্যাপ্লিকেশন পরামিতিগুলি স্বয়ংক্রিয়ভাবে 4-20mA আউটপুটের সাথে সঙ্গতিপূর্ণ পরিমাপের পরিবেশে মিটারকে মানিয়ে নেবে।
নকশা বৈশিষ্ট্যNYRD 702 গাইডেড ওয়েভ রাডার লেভেল ট্রান্সমিটার 6m যোগাযোগযোগ্য উচ্চ নির্ভুলতা
◎গাইডেড ওয়েভ রাডার অবজেক্ট লেভেল মিটার উন্নত মাইক্রোওয়েভ প্রক্রিয়াকরণ প্রযুক্তি এবং অনন্য ইকো ডিসকভারি ইকো প্রসেসিং প্রযুক্তি, যোগাযোগের পরিমাপ, উচ্চ পরিমাপের নির্ভুলতা, আরও সঠিক পরিমাপ গ্রহণ করে।একই সময়ে, নির্দেশিত তরঙ্গ রাডার বাহ্যিক পরিবেশ যেমন মাঝারি তাপমাত্রা এবং আনুগত্য দ্বারা প্রভাবিত হয় না।
◎ 70X সিরিজের নির্দেশিত তরঙ্গ রাডার অবজেক্ট লেভেল মিটার বিভিন্ন প্রক্রিয়া সংযোগ মোড এবং সনাক্তকরণ মডিউল প্রকারের কারণে বিভিন্ন জটিল কাজের অবস্থা এবং অ্যাপ্লিকেশনের জন্য উপযুক্ত।যেমন: উচ্চ তাপমাত্রা, উচ্চ চাপ এবং নিম্ন অস্তরক ধ্রুবক মাধ্যম।
◎ পালস ওয়ার্কিং মোড, কম নির্গমন শক্তি, বিভিন্ন ধাতু, অ-ধাতু পাত্রে ইনস্টল করা যেতে পারে, মানবদেহ এবং পরিবেশের কোন ক্ষতি হয় না।
টেকনিক্যাল প্যারামিটার 30m যোগাযোগযোগ্য এবং উচ্চ নির্ভুলতা NYRD 701 গাইডেড ওয়েভ রাডার লেভেল মিটার উচ্চ তাপমাত্রা, চাপে
| সাধারণ দরখাস্ত | তরল (নিম্ন অস্তরক বিল্ট-ইন হিটিং কয়েল, মই,) |
| ধুলো (ফ্লাই অ্যাশ, চুনাপাথরের গুঁড়া,) | |
| কঠিন (শস্য, নুড়ি) | |
| পণ্যের ধরণ | NYRD702 |
| অ্যান্টেনা ফর্ম | তারের ধরন, রডের ধরন,, |
| অ্যান্টেনা উপাদান | PTFE, 304, 316 |
| ইকো স্যাম্পলিং | 55 বার / সে |
| দুরত্ব পরিমাপ করা | 6 মি, 30 মি |
| পরিমাপের যথার্থতা | 0.05% ~ 0.1% FS |
| পাওয়ার সাপ্লাই | 24VDC (দুই তার, চার তার), 220VAC |
| সিগন্যাল আউটপুট | 4... 20mA/HART/RS485/Modbus... |
| প্রক্রিয়া তাপমাত্রা | -40~ +130°C, -40~ +250°C, -40~ +500°C |
| প্রক্রিয়া চাপ | -0.1~2.0MPa, -0.1~4.0MPa |
| প্রক্রিয়া সংযোগ | থ্রেড, বন্ধনী, ফ্ল্যাঞ্জ, ক্ল্যাম্প (ঐচ্ছিক) |
| বৈদ্যুতিক ইন্টারফেস | M20×1.5 , ½ " NPT |
| সুরক্ষা গ্রেড | আইপি 65, আইপি 67, আইপি 68 |
| বিস্ফোরণ-প্রমাণ গ্রেড | ExdIICT6Gb |
※দ্রষ্টব্য: পণ্যটি ব্যবহারকারীদের নির্দিষ্ট প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজ করা যেতে পারে।
