পণ্যের বিবরণ:
|
| সাধারণ দরখাস্ত: | তরল স্তর পরিমাপ | দুরত্ব পরিমাপ করা: | 0~6 মি |
|---|---|---|---|
| বৈদ্যুতিন সংকেতের মেরু বদল আউটপুট: | 4...20mA (সাপ্লাই পাওয়ার24VDC) | প্রক্রিয়া তাপমাত্রা: | -50~＋350℃ |
| প্রক্রিয়া চাপ: | -0.1~＋16MPa | প্রক্রিয়া সংযোগ: | ফ্ল্যাঞ্জ (ঐচ্ছিক) |
| ইনস্টলেশন ফর্ম: | সাইড-মাউন্ট করা, উপরে-মাউন্ট করা | প্রধান শরীরের উপাদান: | 304,316 |
| লক্ষণীয় করা: | ফ্ল্যাপ ম্যাগনেটিক লেভেল ট্রান্সমিটার,লিকুইড ম্যাগনেটিক ফ্ল্যাপ টাইপ ফ্লো মিটার,20mA ম্যাগনেটিক ফ্লোট লেভেল মিটার |
||

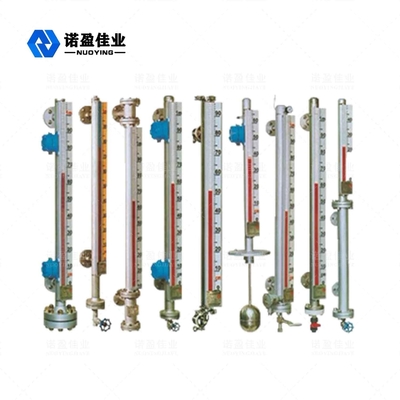

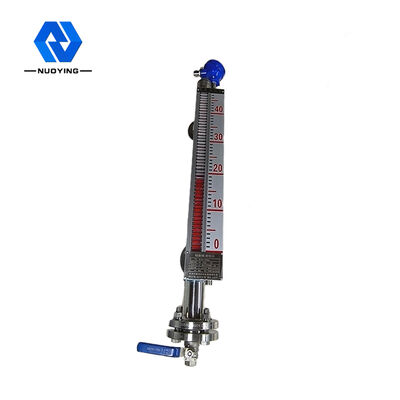

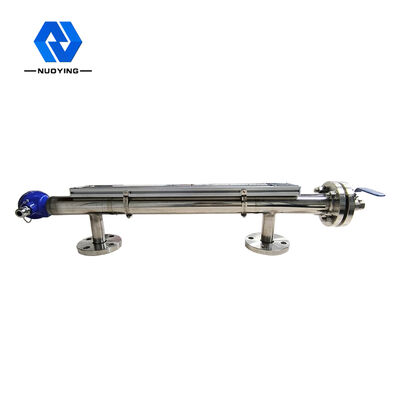

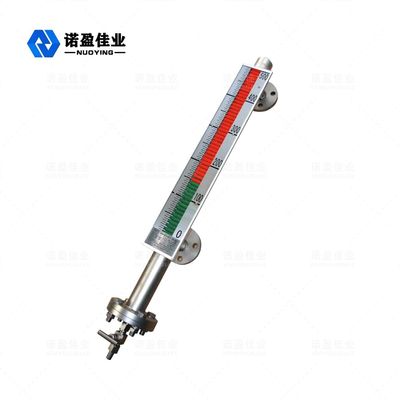

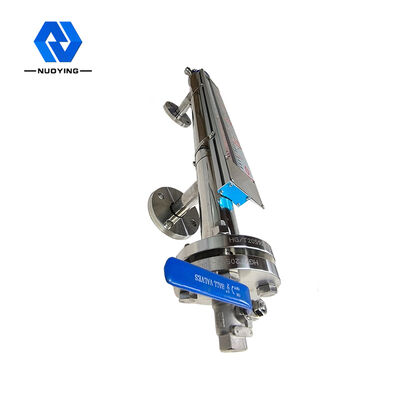

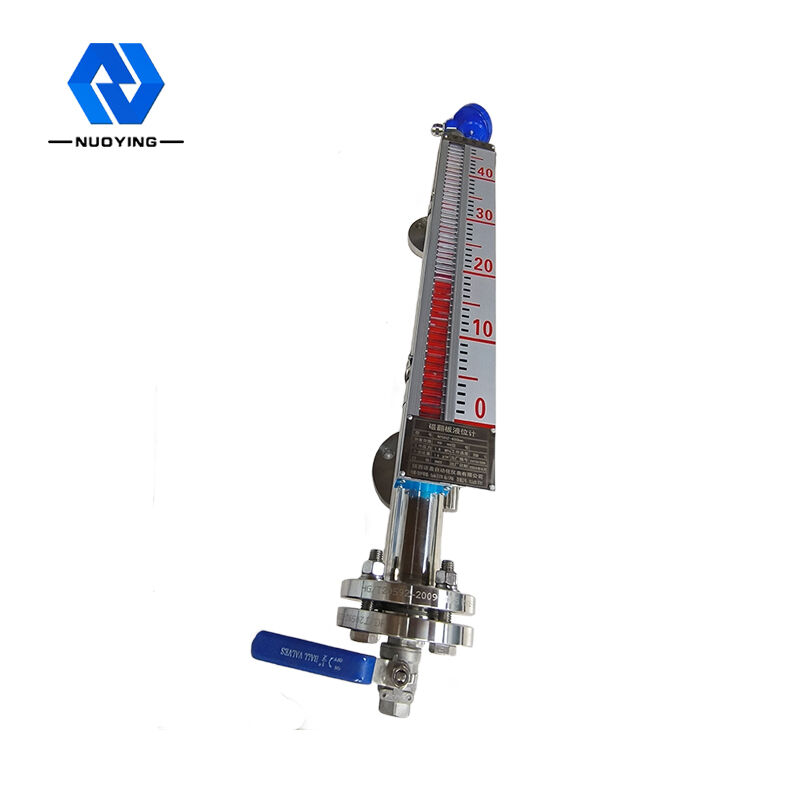

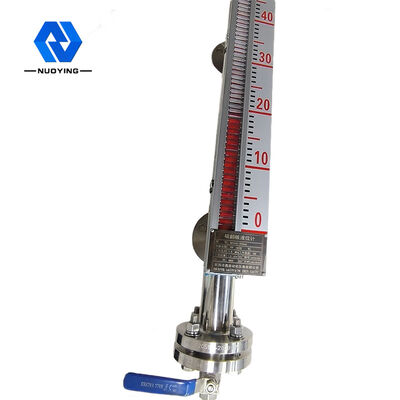

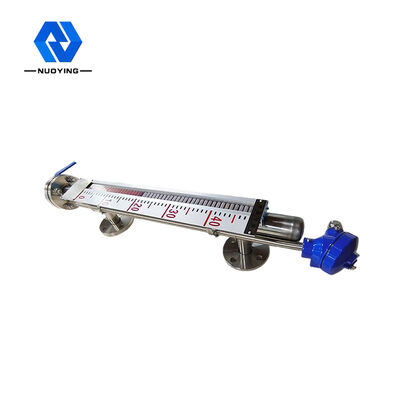

ছাড়প্রাপ্ত 20mA লিকুইড NYUHZ চৌম্বকীয় ফ্ল্যাপ লেভেল মিটার
NYUHZ ম্যাগনেটিক ফ্ল্যাপ লেভেল মিটার কাজের নীতি
ম্যাগনেটিক ফ্ল্যাপ লেভেল মিটার বিভিন্ন টাওয়ার, ট্যাঙ্ক, ট্যাঙ্ক, গোলাকার জাহাজ এবং বয়লার এবং মাঝারি স্তরের সনাক্তকরণের জন্য অন্যান্য সরঞ্জামগুলিতে ব্যবহার করা যেতে পারে।চৌম্বকীয় ফ্ল্যাপ স্তরের মিটারটি অত্যন্ত সীলমোহরযুক্ত, লিক-প্রুফ এবং উচ্চ তাপমাত্রা, উচ্চ চাপ এবং জারা প্রতিরোধের জন্য উপযুক্ত।
ম্যাগনেটিক ফ্ল্যাপ লেভেল মিটারে একটি গহ্বর থাকে (যাকে মেজারিং টিউব বা মেইন বডি টিউব বলা হয়) যা ফ্লোট ধরে রাখে এবং গহ্বরটি একটি ফ্ল্যাঞ্জ বা অন্য উপযুক্ত সংযোগের মাধ্যমে জাহাজের সাথে সংযুক্ত থাকে।চেম্বারটি একটি সংযোগ তৈরি করতে ফ্ল্যাঞ্জ বা অন্যান্য উপযুক্ত সংযোগ দ্বারা জাহাজের সাথে সংযুক্ত থাকে।সংযোগকারী ডিভাইসের নীতি অনুসারে, জাহাজের তরল স্তর উপরে এবং নীচে পরিবর্তিত হওয়ার সাথে সাথে চেম্বারে তরল স্তরটি জাহাজের তরল স্তরের সমান উচ্চতা।চেম্বারের অভ্যন্তরে তরল স্তরটি একই উচ্চতা, তাই এটি চেম্বারের ভিতরে ফ্লোটটিকে উপরে এবং নীচে সরাতে চালিত করে, জাহাজের ভিতরে তরল স্তরের সাথে উঠতে এবং পড়ে যায়।এই সময়ে আমরা তরল স্তর দেখতে পাচ্ছি না, তাই গহ্বরের বাইরে একটি চৌম্বকীয় ফ্লিপ কলাম ডিসপ্লে ইনস্টল করা হয়৷ যখন পরিমাপ করা পাত্রের স্তর বেড়ে যায় এবং পড়ে, তখন লেভেল মিটারের বডি টিউবের চৌম্বকীয় ভাসমানও বৃদ্ধি পায় এবং পড়ে যায়৷ , এবং ফ্লোটের অভ্যন্তরে স্থায়ী চুম্বক চৌম্বকীয় সংযোগের মাধ্যমে চৌম্বকীয় ফ্লিপ কলাম সূচকে স্থানান্তরিত হয়, লাল এবং সাদা ফ্লিপ কলামটিকে 180° ফ্লিপ করতে চালিত করে যখন তরল স্তর বেড়ে যায়, ফ্লিপ কলামটি সাদা থেকে লালে পরিবর্তিত হয় এবং যখন তরল স্তর কমে যায়, ফ্লিপ কলাম লাল থেকে সাদাতে পরিবর্তিত হয়, এবং সূচকের লাল-সাদা জংশনটি জাহাজের ভিতরে তরল স্তরের প্রকৃত উচ্চতা, এইভাবে তরল স্তরের স্পষ্ট ইঙ্গিত অর্জন করে।
NYUHZ চৌম্বকীয় ফ্ল্যাপ লেভেল মিটার ডিজাইন বৈশিষ্ট্য
1. সরল গঠন, বলিষ্ঠ এবং নির্ভরযোগ্য, স্থিতিশীল অপারেশন।
2. ফিল্ড ডিসপ্লে স্কেল পরিষ্কার, নজরকাড়া এবং পড়া সহজ।
3. ক্ষয়কারী, দাহ্য, বিষাক্ত, উচ্চ-তাপমাত্রা, আলোড়িত এবং দূষিত তরলের মাত্রা পরিমাপ এবং নির্দেশ করতে পারে।
4. ইনস্টলেশন ফর্ম বিভিন্ন, সংযোগ ফর্ম বিভিন্ন নির্বাচন করা যেতে পারে.
5. ডিজাইন চাপ পরিসীমা সম্পূর্ণ ভ্যাকুয়াম থেকে 10MPa পর্যন্ত।
6. ডিজাইন তাপমাত্রা পরিসীমা -160~+450℃.
7. বিশেষ চাপ এবং তাপমাত্রা জন্য পেশাদারী নকশা উপলব্ধ.
NYUHZ ম্যাগনেটিক ফ্ল্যাপ লেভেল মিটার টেকনিক্যাল প্যারামিটার
| সাধারণ দরখাস্ত | তরল স্তর পরিমাপ |
| ইনস্টলেশন ফর্ম | সাইড-মাউন্ট করা, উপরে-মাউন্ট করা |
| শরীরের প্রধান উপাদান | 304,316 |
| দুরত্ব পরিমাপ করা | 0~6 মি |
| নির্ভুলতা পরিমাপ | ±3 মিমি, ± 5 মিমি, 10 মিমি, 20 মিমি (ঐচ্ছিক) |
| মাঝারি ঘনত্ব | ≥0.425g/cm³ |
| ঘনত্বের পার্থক্য | ≥0.1g/cm³ |
| মাঝারি সান্দ্রতা | ≤0.4Pa.S |
| আউটপুট নিয়ন্ত্রণ করুন | 220VAC,1A |
| বৈদ্যুতিন সংকেতের মেরু বদল আউটপুট | 4...20mA (সাপ্লাই পাওয়ার24VDC) |
| প্রক্রিয়া তাপমাত্রা | -50~＋350℃ |
| প্রক্রিয়া চাপ | -0.1~＋16MPa |
| প্রক্রিয়া সংযোগ | ফ্ল্যাঞ্জ (ঐচ্ছিক) |
| রেজোলিউশন | ±1 মিমি |
| সুরক্ষা স্তর | IP65, IP67, IP68 (ঐচ্ছিক) |
| বিস্ফোরণ-প্রমাণ গ্রেড | Exia II CT6 Ga, Exd II CT6 Gb |
NYUHZ ম্যাগনেটিক ফ্ল্যাপ লেভেল মিটার অ্যাপ্লিকেশন ফিল্ড
চৌম্বকীয় ফ্ল্যাপ তরল স্তর গেজ রাসায়নিক, পেট্রোলিয়াম এবং অন্যান্য শিল্প সরঞ্জাম পাত্রে তরল স্তর প্রদর্শনের জন্য উপযুক্ত।চৌম্বকীয় ফ্ল্যাপ তরল স্তর গেজ অতিরিক্তভাবে একটি তরল স্তর গেজ এবং দূরবর্তী সংকেত সংক্রমণের জন্য একটি তরল স্তরের সুইচ সহ ইনস্টল করা যেতে পারে।ফ্লোট বলটি বিশেষ প্রক্রিয়া যেমন উচ্চ তাপমাত্রা, উচ্চ চাপ এবং নিম্ন ঘনত্বের সাথে ডিজাইন করা হয়েছে এবং বিভিন্ন উপকরণ যেমন টাইটানিয়াম, 316L, এবং PTFE নির্বাচন পণ্যটি নিশ্চিত করতে পারে।যেকোনো তরল স্তরের ক্ষেত্রের পরিমাপের প্রয়োজনের জন্য উপযুক্ত।বর্তমানে, চৌম্বকীয় ফ্ল্যাপ তরল স্তর গেজ ব্যাপকভাবে পেট্রোলিয়াম, রাসায়নিক, ধাতুবিদ্যা, বৈদ্যুতিক শক্তি, খাদ্য, ফার্মাসিউটিক্যাল, কাগজ তৈরি এবং অন্যান্য শিল্পে তরল স্তর পরিমাপ এবং নিয়ন্ত্রণে ব্যবহৃত হয়েছে।
