পণ্যের বিবরণ:
|
| পণ্য মডেল: | NYRD704 | অ্যান্টেনার ধরন: | রড টাইপ; কোঅক্সিয়াল |
|---|---|---|---|
| অ্যান্টেনা উপাদান: | 304,316 (ঐচ্ছিক) | ইকো স্যাম্পলিং: | 55 বার/সেকেন্ড |
| দুরত্ব পরিমাপ করা: | 6 মি | নির্ভুলতা পরিমাপ: | ±1 মিমি |
| প্রক্রিয়া তাপমাত্রা: | -40~130℃ | প্রক্রিয়া চাপ: | -0.1~2.0MPa |
| লক্ষণীয় করা: | গাইডেড ওয়েভ রাডার মিটার,কোঅক্সিয়াল রাডার লেভেল মিটার,6 মি মেজারিং রাডার লেভেল মিটার |
||

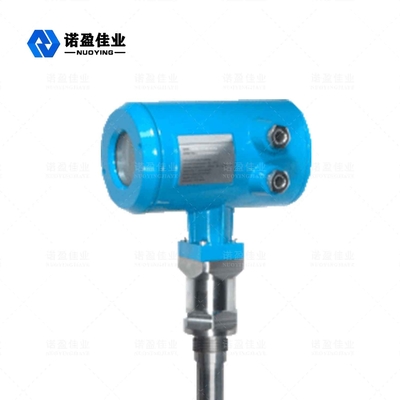

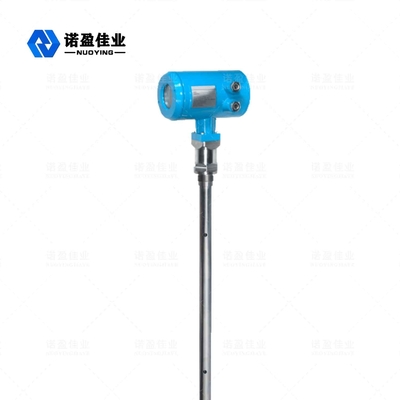

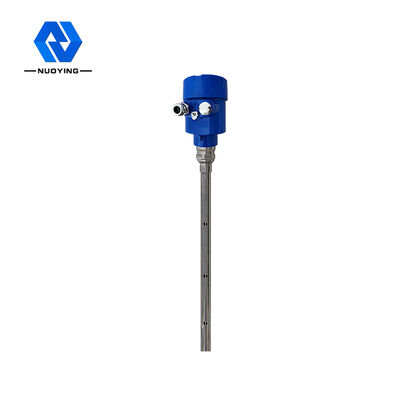

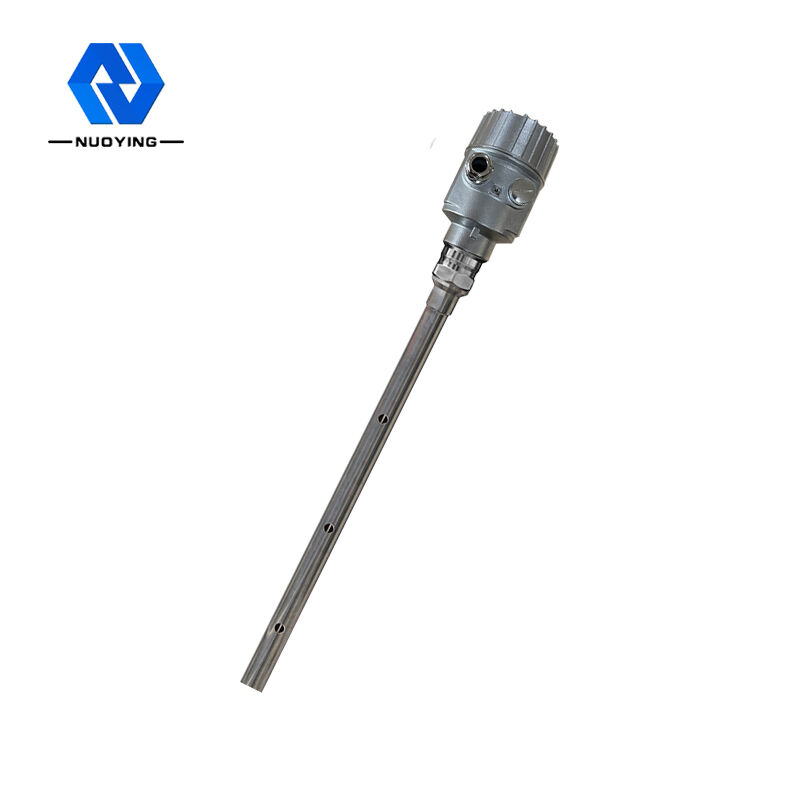

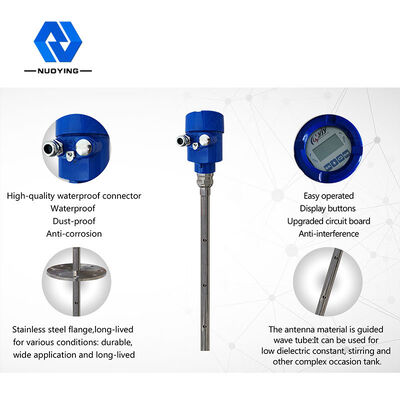

কোঅক্সিয়াল NYRD704 1.8GHz গাইডেড ওয়েভ রাডার লেভেল মিটার বড় নীল কেস 6m পরিমাপ পরিসীমা
NYRD704 1.8GHz গাইডেড ওয়েভ রাডার লেভেল মিটার কাজের নীতি
গাইডেড ওয়েভ রাডার লেভেল মিটার হল টাইম ডোমেন রিফ্লেকশন (TDR) এর নীতির উপর ভিত্তি করে একটি লেভেল মিটার।রাডার লেভেল গেজের ইলেক্ট্রোম্যাগনেটিক পালস স্টিলের ক্যাবল বা প্রোবের সাথে আলোর গতিতে প্রচার করে।অংশলেভেল মিটারপালস একটি প্রতিধ্বনি তৈরি করতে প্রতিফলিত হয় এবং একই পথ ধরে পালস ট্রান্সমিটারে ফিরে আসে।ট্রান্সমিটার এবং পরিমাপ করা মাধ্যমের পৃষ্ঠের মধ্যে দূরত্ব সেই সময়ের মধ্যে নাড়ির প্রচারের সময়ের সমানুপাতিক এবং তরল স্তরের উচ্চতা গণনা করা হয়।
NYRD704 1.8GHz গাইডেড ওয়েভ রাডার লেভেল মিটার টেকনিক্যাল প্যারামিটার

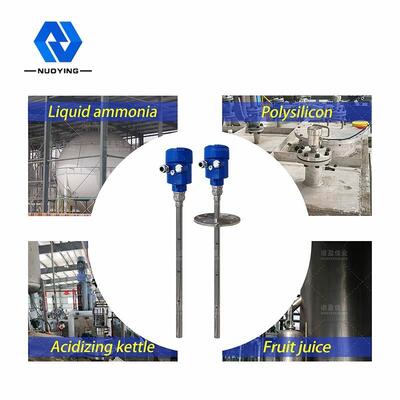

| সাধারণ দরখাস্ত | তরল, বিশেষ করে যাদের অস্তরক ধ্রুবক কম |
| ট্রান্সমিট ফ্রিকোয়েন্সি | 1.8GHz |
| পণ্য মডেল | NYRD704 |

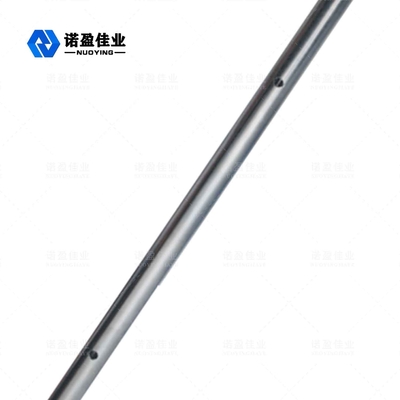

| অ্যান্টেনার ধরন | রড টাইপ; কোঅক্সিয়াল |
| অ্যান্টেনা উপাদান | 304,316 (ঐচ্ছিক) |
| ইকো স্যাম্পলিং | 55 বার/সেকেন্ড |
| দুরত্ব পরিমাপ করা | 6 মি |
| নির্ভুলতা পরিমাপ | ±1 মিমি |
| পাওয়ার সাপ্লাই | 24VDC, 220VAC (ঐচ্ছিক) |
| সিগন্যাল আউটপুট | 4...20mA/HART/RS485/Modbus... |
| প্রক্রিয়া তাপমাত্রা | -40~130℃ |
| প্রক্রিয়া চাপ | -0.1~2.0MPa |

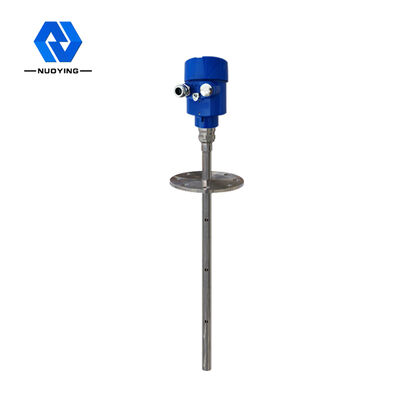

| পদ্ধতি সংযোগ | ফ্ল্যাঞ্জ, ট্রেড (ঐচ্ছিক) |
| সুরক্ষা স্তর | IP67 |
| বিস্ফোরণ প্রমাণ গ্রেড | Exia II CT6 Ga |
দ্রষ্টব্য: পণ্য ব্যবহারকারীদের নির্দিষ্ট প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজ করা যেতে পারে!

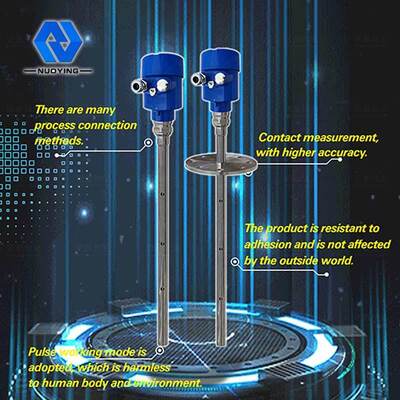

NYRD704 1.8GHz গাইডেড ওয়েভ রাডার লেভেল মিটার ডিজাইনের বৈশিষ্ট্য
1. পালস ওয়ার্কিং মোড ব্যবহার করে, পণ্যটির অত্যন্ত কম নির্গমন শক্তি রয়েছে এবং মানব দেহ এবং পরিবেশের ক্ষতি ছাড়াই বিভিন্ন ধাতু এবং অ-ধাতু পাত্রে ইনস্টল করা যেতে পারে।
2. বিভিন্ন ধরনের প্রক্রিয়া সংযোগ পদ্ধতি এবং সনাক্তকরণ উপাদানগুলির প্রকারগুলি 70X সিরিজের নির্দেশিত তরঙ্গ রাডার স্তরের গেজগুলিকে বিভিন্ন জটিল কাজের অবস্থা এবং অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলে।যেমন: উচ্চ তাপমাত্রা, উচ্চ চাপ এবং নিম্ন অস্তরক ধ্রুবক মাধ্যম।
3. গাইডেড ওয়েভ রাডার লেভেল মিটার উন্নত মাইক্রোওয়েভ প্রক্রিয়াকরণ প্রযুক্তি এবং অনন্য ইকো ডিসকভারি ইকো প্রসেসিং প্রযুক্তি, যোগাযোগের পরিমাপ, উচ্চ পরিমাপের নির্ভুলতা এবং আরও সঠিক পরিমাপ গ্রহণ করে।একই সময়ে, নির্দেশিত তরঙ্গ রাডার আনুগত্য প্রতিরোধী এবং বাহ্যিক পরিবেশ যেমন মাঝারি তাপমাত্রা এবং আনুগত্য দ্বারা প্রভাবিত হয় না।
NYRD704 1.8GHz গাইডেড ওয়েভ রাডার লেভেল মিটার ইনস্টলেশন গাইড
নিম্নলিখিত ইনস্টলেশন গাইড কঠিন কণা এবং তরল পরিমাপের জন্য তারের এবং রড প্রোবের জন্য উপযুক্ত।কোঅক্সিয়াল টিউবুলার প্রোব শুধুমাত্র তরল বস্তুতে প্রয়োগ করা হয়।
NYRD704 1.8GHz গাইডেড ওয়েভ রাডার লেভেল মিটার ইনস্টলেশন অবস্থান
আউটলেট এবং ইনলেট থেকে দূরে থাকার চেষ্টা করুন।
মিটারটি ধাতব ট্যাঙ্ক এবং প্লাস্টিকের ট্যাঙ্কগুলির জন্য ট্যাঙ্কের অভ্যন্তরীণ প্রাচীরকে স্পর্শ করা উচিত নয়।যদি এটি একটি ধাতব ট্যাঙ্ক হয়, তবে উপাদান স্তরের মিটারটি ট্যাঙ্কের কেন্দ্রে ইনস্টল করা উচিত নয়।
এটি সাইলো ব্যাসের 1/4 এ ইনস্টল করার প্রস্তাব করা হয়েছে।
তারের বা রড ধরণের প্রোবগুলিকে ট্যাঙ্কের প্রাচীর থেকে 30 সেন্টিমিটারের কম দূরত্ব রাখতে হবে।
প্রোবের নীচে ট্যাঙ্কের নীচে প্রায় 30 মিমি হওয়া উচিত।
প্রোবটিকে ট্যাঙ্কের মধ্যে থাকা বাধাগুলি থেকে 200 মিমি এর কম দূরত্ব রাখতে হবে।
সেন্সরটি ট্যাঙ্কের শীর্ষের কেন্দ্রে ইনস্টল করা যেতে পারে, যদি পাত্রের নীচে একটি শঙ্কু হয়, তাই পরিমাপটি ট্যাঙ্কের নীচে নেওয়া যেতে পারে।
