পণ্যের বিবরণ:
|
| সাধারণ দরখাস্ত: | তরল স্তর পরিমাপ | পরিমাপ সীমা: | 0〜6মি |
|---|---|---|---|
| নির্ভুলতা পরিমাপ: | ±3 মিমি, ±5 মিমি | মাঝারি ঘনত্ব: | ≥0.425g/cm3 |
| ঘনত্বের পার্থক্য: | ≥0.1 গ্রাম/সেমি3 | মাঝারি সান্দ্রতা: | ≤0.4Pa.S |
| আউটপুট নিয়ন্ত্রণ করুন: | 220VAC, 1A | ট্রান্সমিশন আউটপুট: | 4~20mA (পাওয়ার সাপ্লাই 24VDC) |
| লক্ষণীয় করা: | প্লেট ম্যাগনেটিক ফ্লোট লেভেল ট্রান্সমিটার,6 মি ম্যাগনেটিক ফ্লোট লেভেল সেন্সর,ফ্ল্যাঞ্জ ম্যাগনেটিক ফ্লোট টাইপ লেভেল ট্রান্সমিটার |
||

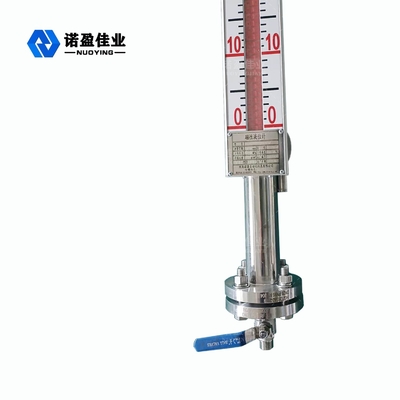

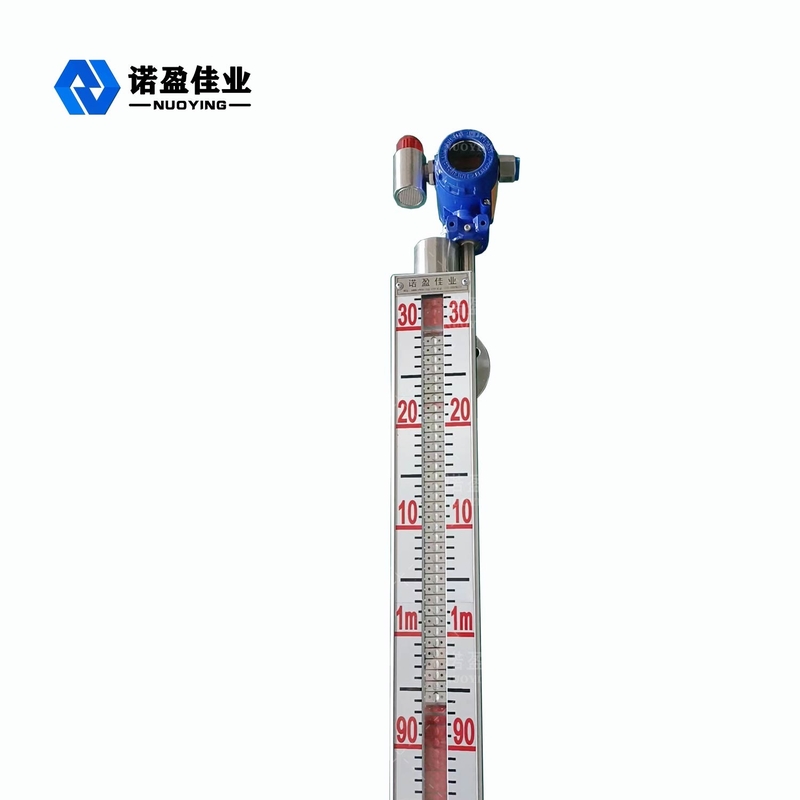

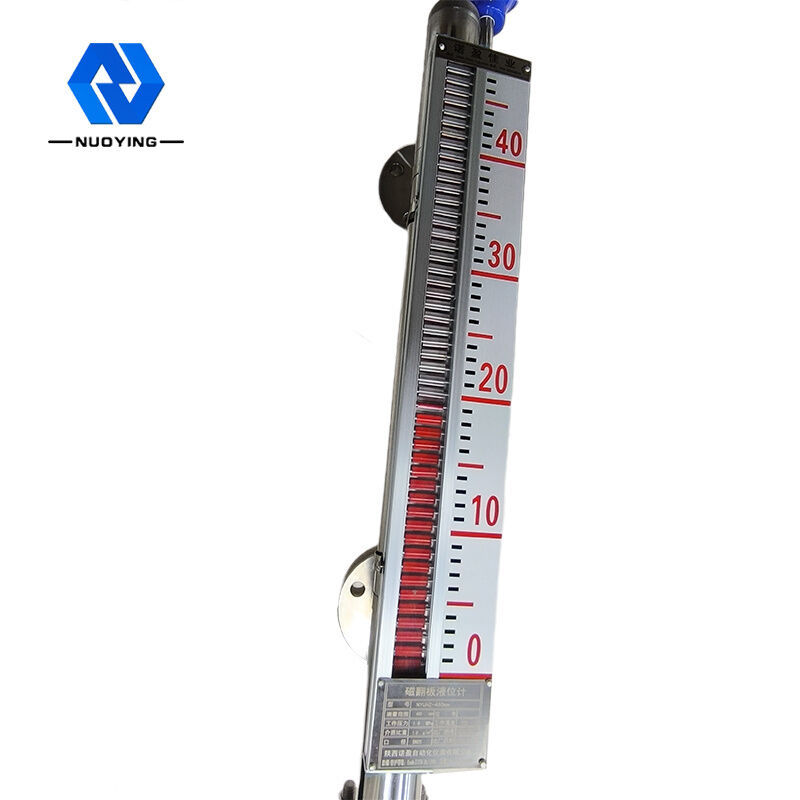

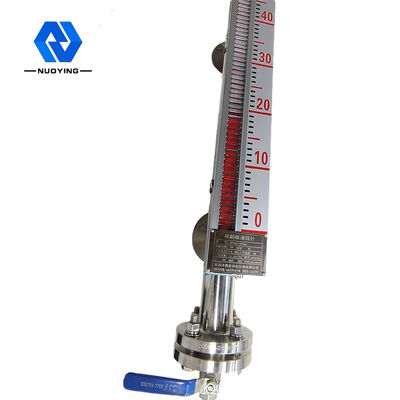

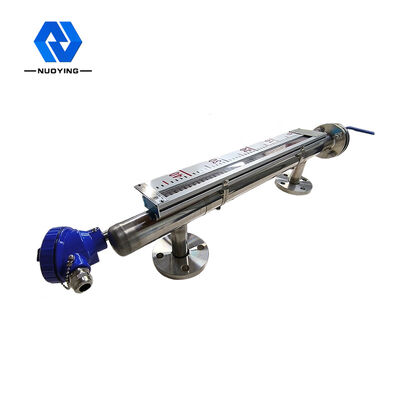

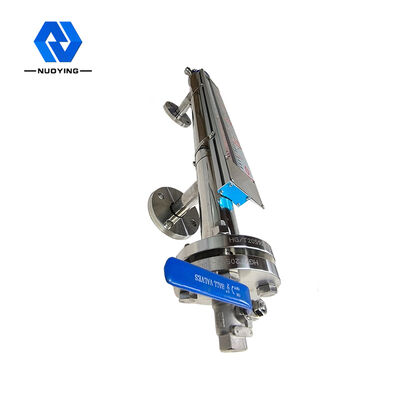

নজরকাড়া NYUHZ প্লেট ম্যাগনেটিক লেভেল ট্রান্সমিটার 6m ফ্ল্যাঞ্জ ইনস্টলেশন
NYUHZ প্লেট ম্যাগনেটিক লেভেল ট্রান্সমিটারপরিচালনানীতি
চৌম্বক মিটারে একটি চেম্বার রয়েছে যাতে একটি ভাসমান বল থাকে এবং গহ্বরটি সংযুক্ত থাকেফ্ল্যাঞ্জ বা অন্য উপযুক্ত সংযোগ দ্বারাপাত্রেসংযোগকারীর নীতি অনুসারে, পাত্রে তরল স্তরের পরিবর্তনের সাথে, গহ্বরের তরল স্তরটি পাত্রের তরল স্তরের সমান থাকে, তাই চেম্বারে ভাসমান বলটি উপরে এবং নীচে চালিত হয়, পাত্রে তরল স্তরের উত্থান এবং পতনের সাথে।এই মুহুর্তে, আমরা তরল স্তর দেখতে পাচ্ছি না, তাই আমাদের গহ্বরের বাইরে একটি চৌম্বক কলাম ফ্লিপ ডিসপ্লে রয়েছে।
ভাসমান বল ডুবন্ত তরল এবং ভাসমান অংশের মধ্যে ইনস্টল করা আছেজংশনে স্থায়ী চৌম্বক ইস্পাত, যখন পরিমাপ করা পাত্রে তরল স্তর বৃদ্ধি পায় এবং পড়ে, তাই তরল স্তর গেজ বডি টিউবে চৌম্বকীয় ভাসমান হয়।ফ্লোটের স্থায়ী চৌম্বক ইস্পাত চৌম্বক কলামের সূচকে চৌম্বক সংযোগের মাধ্যমে প্রেরণ করা হয়, লাল এবং সাদা রোলারগুলিকে 180 ° উল্টাতে চালিত করে।যখন তরল স্তর বেড়ে যায়, ফ্লিপ কলাম সাদা থেকে লাল হয়ে যায় এবং যখন তরল স্তর কমে যায়, iএটা বিপরীত.টিসূচকটির লাল এবং সাদা জংশন হল পাত্রের ভিতরে তরল স্তরের প্রকৃত উচ্চতা, এইভাবে তরল স্তরের স্পষ্ট ইঙ্গিত উপলব্ধি করা যায়।
NYUHZ প্লেট ম্যাগনেটিক লেভেল ট্রান্সমিটারটেকনিক্যাল প্যারামিটার
| সাধারণ দরখাস্ত | তরল স্তর পরিমাপ |
| পরিমাপ সীমা | 0~6 মি |
| নির্ভুলতা পরিমাপ | ±3 মিমি,±5 মিমি(ঐচ্ছিক) |
| মাঝারি ঘনত্ব | ≥0.425g/cm3 |
| ঘনত্বের পার্থক্য | ≥0.1 গ্রাম/সেমি3 |
| মাঝারি সান্দ্রতা | ≤0.4Pa.S |
| আউটপুট নিয়ন্ত্রণ করুন | 220VAC, 1A |
| ট্রান্সমিশন আউটপুট | 4~20mA (পাওয়ার সাপ্লাই 24VDC) |
| প্রক্রিয়া তাপমাত্রা | -50 ~ 350 °C |
| প্রক্রিয়া চাপ | -0.1~ +16MPa |
| পার্থক্য হার | ±lmm |
| প্রক্রিয়া সংযোগ | ফ্ল্যাঞ্জ (ঐচ্ছিক) |
| সুরক্ষা গ্রেড | IP67 |
| বিস্ফোরণ-প্রমাণ গ্রেড: | Exia IICT6 Ga (ঐচ্ছিক) |
※ বিঃদ্রঃ:পণ্যহতে পারেঅনুযায়ী কাস্টমাইজডথেকেসুনির্দিষ্ট চাহিদাবলীএরব্যবহারকারীরা
NYUHZ প্লেট ম্যাগনেটিক লেভেল ট্রান্সমিটারনকশা বৈশিষ্ট্য
◎ সরল গঠন, কঠিন এবং নির্ভরযোগ্য, স্থিতিশীল অপারেশন.
◎ দৃশ্য প্রদর্শনের স্কেল পরিষ্কার, চোখ ধাঁধানো সহজে পড়া।
◎তরল মাত্রা যা পরিমাপ করা যায় এবং ক্ষয়কারী, দাহ্য, বিষাক্ত, উচ্চ তাপমাত্রা, উত্তেজিত এবং দূষিত বলে নির্দেশ করা যায়।
◎ একাধিক ইনস্টলেশন ফর্ম, একাধিক সংযোগ ফর্ম ঐচ্ছিক হতে পারে.
◎ ডিজাইন চাপ পরিসীমা সম্পূর্ণ ভ্যাকুয়াম থেকে 10 MPa পর্যন্ত।
◎ডিজাইন তাপমাত্রা পরিসীমা -160 〜+450 °C।
◎বিশেষ চাপ এবং তাপমাত্রা জন্য পেশাদার নকশা.
NYUHZ প্লেট ম্যাগনেটিক লেভেল ট্রান্সমিটারইনস্টলেশনের প্রয়োজনীয়তা
NYUHZ প্লেট ম্যাগনেটিক লেভেল ট্রান্সমিটারআবেদন ক্ষেত্র
চৌম্বকীয় ফ্ল্যাপ লেভেল গেজ বিভিন্ন টাওয়ার, ট্যাঙ্ক, খাঁজ, গোলাকার পাত্র এবং বয়লারগুলির মাঝারি স্তরের সনাক্তকরণের জন্য ব্যবহার করা যেতে পারে।চৌম্বকীয় ফ্ল্যাপ লেভেল গেজ উচ্চ সিলিং, অ্যান্টি-লিকেজ এবং উচ্চ তাপমাত্রা, উচ্চ চাপ, জারা-প্রতিরোধী অনুষ্ঠানের জন্য উপযুক্ত অর্জন করতে পারে।
