পণ্যের বিবরণ:
|
সুরক্ষা বর্গ: | IP65, IP67 | প্রদর্শন: | এলসিডি |
---|---|---|---|
সিগন্যাল আউটপুট: | 4...20mA/HART/RS485... | প্রদর্শন মোড: | তরল স্তর, দূরত্ব (খালি উচ্চতা) |
পাওয়ার সাপ্লাই: | 24VDC, 220VAC | সংযোগকারী উপাদান: | PP/PVC/PTFE/304 (ঐচ্ছিক) |
চাপ ব্যাপ্তি: | স্বাভাবিক চাপ | আউটপুট: | 4-20mA হার্ট RS485 (ঐচ্ছিক) |
লক্ষণীয় করা: | SS304 অতিস্বনক স্তরের ট্রান্সমিটার,220VAC তরল স্তরের ট্রান্সমিটার,220VAC অতিস্বনক জলের ট্যাঙ্ক স্তরের মিটার |
দ্যNYCSULঅতিস্বনক স্তর পরিমাপ জাহাজের উপরে মাউন্ট করা হয়.এর নিয়ন্ত্রণেইলেকট্রনিকইউনিটপ্রোব অতিস্বনক নির্গতমাপা মাঝারি থেকে তরঙ্গ পালস।শব্দটিতরঙ্গ মাঝারি পৃষ্ঠ দ্বারা প্রতিফলিত হয়, aপ্রতিধ্বনির অংশদ্বারা গৃহীত হয়প্রোব এবং বৈদ্যুতিক সংকেত রূপান্তরিত.অতিস্বনক তরঙ্গ নির্গমন থেকেনতুন অভ্যর্থনা,সময় হল প্রোব থেকে মাপা পর্যন্ত দূরত্বের সরাসরি অনুপাতমধ্যম.ইলেকট্রনিক ইউনিটসময় সনাক্ত করে এবংসহজ দূরত্ব গণনা করেপরিচিত শব্দ বেগ অনুযায়ী।এর মান পেতে বিয়োগ ব্যবহার করুনমধ্যমঅবস্থানএটি খোলা পাইপ, তেল ট্যাঙ্ক, পাম্প স্টেশন, জলের টাওয়ার, বাঁধ, খোলাতে ব্যাপকভাবে ব্যবহৃত হয়চ্যানেল, স্তরের মধ্যে পার্থক্য ইত্যাদি

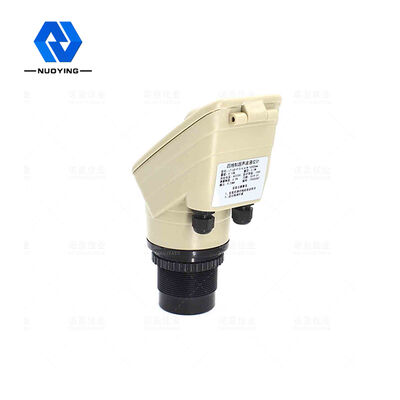

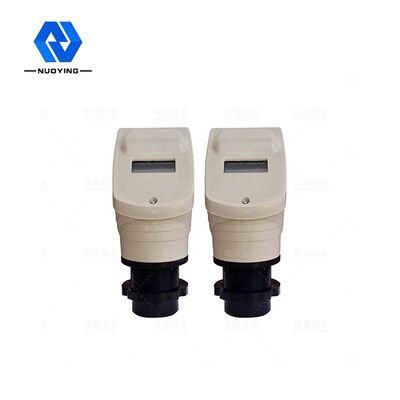

পণ্যের নাম | অতিস্বনক স্তরের সেন্সর |
দুরত্ব পরিমাপ করা | 20 ~ 30 মি (তরল);10 ~ 15 মি (কঠিন) |
অন্ধ এলাকা | 0.6~0.8মি |
যথার্থতা | সম্পূর্ণ পরিমাপের সীমার 0.2% (বাতাসে) |
ডিসপ্লে রেজোলিউশন | 1 সেমি |
বর্তমান আউটপুট | 4~20mA |
আউটপুট রেজোলিউশন | সম্পূর্ণ পরিমাপের সীমার 0.03% |
আউটপুট লোড | 0~600Ω |
রিলে আউটপুট | শীর্ষসীমা এবং নিম্ন সীমা নিয়ন্ত্রণ |
রিলে স্পেসিফিকেশন | 5A 250VAC/30VDC |
প্যারামিটার সেট | 3টি সেন্সিং বোতাম |
মাঝারি তাপমাত্রা | -45°C~95°C |
সময়কাল সনাক্তকরণ | 1 এস |
স্থাপন | ফ্ল্যাঞ্জ বা সমর্থন |
অ্যাকোস্টিক ওয়েভ বিম অ্যাঙ্গেল | 8°(3db) |
চাপ ব্যাপ্তি | ±0.3MP |
※ বিঃদ্রঃ:পণ্যহতে পারেঅনুযায়ী কাস্টমাইজডথেকেসুনির্দিষ্ট চাহিদাবলীএরব্যবহারকারীরা
অতিস্বনক স্তরের ট্রান্সমিটারপরিচালনানীতি
পাত্রের শীর্ষে অতিস্বনক স্তরের মিটার ইনস্টল করা হয়।ইলেকট্রনিক ইউনিটের নিয়ন্ত্রণে, প্রোবটি ইলেকট্রনিক ইউনিটের নিয়ন্ত্রণে থাকা বস্তুতে অতিস্বনক পালসের একটি মরীচি প্রেরণ করে।শাব্দ তরঙ্গ বস্তুর পৃষ্ঠ দ্বারা প্রতিফলিত হয়।কিছু প্রতিফলিত প্রতিধ্বনি প্রোব দ্বারা গৃহীত হয় এবং বৈদ্যুতিক সংকেতে রূপান্তরিত হয়।অতিস্বনক তরঙ্গের পুনঃপ্রচার এবং পুনরায় গ্রহণের মধ্যে সময়ের পার্থক্য এবং শব্দের পরিচিত গতি অনুসারে, বস্তুর স্তরের পরিবর্তন নির্ধারিত হয়।মাইক্রোওয়েভ সংকেত ইলেকট্রনিক ডিভাইস দ্বারা প্রক্রিয়া করা হয়, এবং অবশেষে বস্তুর স্তর সম্পর্কিত বৈদ্যুতিক সংকেতে রূপান্তরিত হয়।
