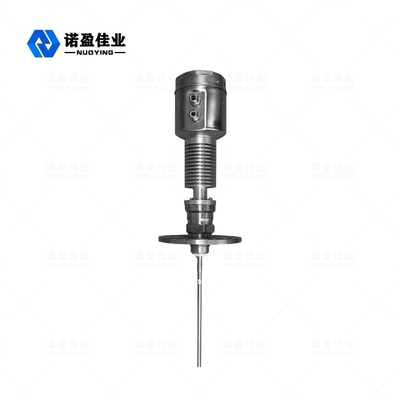

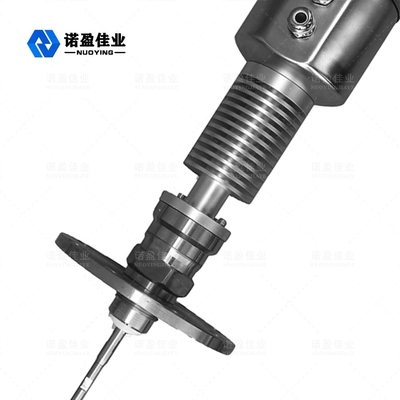

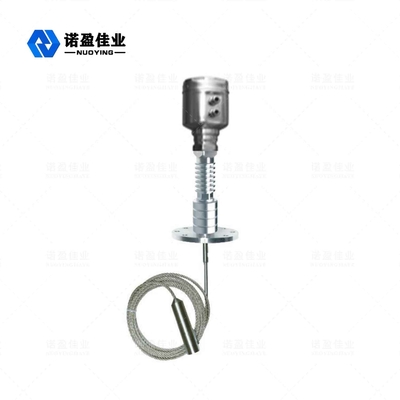

NYRD705 ( স্টেইনলেস স্টিল )1.8GHz গাইডেড ওয়েভ রাডার স্তর মিটার
NYRD705 স্টেইনলেস স্টিল উচ্চ তাপমাত্রা এবং চাপের ধরন 1.8GHz গাইডেড ওয়েভ রাডার লেভেল মিটার লেভেল ট্রান্সমিটার
গাইডেড ওয়েভ রাডার লেভেল মিটার হল টাইম ডোমেন রিফ্লেকশন (TDR) এর নীতির উপর ভিত্তি করে একটি লেভেল মিটার।রাডার লেভেল গেজের ইলেক্ট্রোম্যাগনেটিক পালস স্টিলের ক্যাবল বা প্রোবের সাথে আলোর গতিতে প্রচার করে।লেভেল মিটারের নাড়ির কিছু অংশ প্রতিধ্বনিত হয়ে প্রতিধ্বনি তৈরি করে এবং একই পথ ধরে পালস ট্রান্সমিটারে ফিরে আসে।ট্রান্সমিটার এবং পরিমাপ করা মাধ্যমের পৃষ্ঠের মধ্যে দূরত্ব সেই সময়ের মধ্যে নাড়ির প্রচারের সময়ের সমানুপাতিক এবং তরল স্তরের উচ্চতা গণনা করা হয়।
রাডার স্তর মিটারটেকনিক্যাল প্যারামিটার
| পরামিতি |
ফ্রিকোয়েন্সি: 100MHZ-1.8GHZ পরিমাপ পরিসীমা:-তারের :0-30m;রড, সমাক্ষঃ 0-6 মি পুনরাবৃত্তিযোগ্যতা: ± 3 মিমি রেজোলিউশন: 1 মিমি নমুনা: প্রতিধ্বনি 55 নমুনা / সে প্রতিক্রিয়া গতি: 0.2S (প্রকৃত ব্যবহারের উপর নির্ভর করে) আউটপুট বর্তমান সংকেত: 4-20mA নির্ভুলতা: <0.1% |
| কমিউনিকেশন ইন্টারফেস | HART যোগাযোগ প্রোটোকল |
| প্রক্রিয়া সংযোগ |

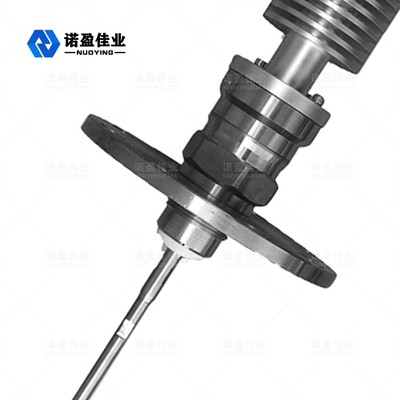

জি 1-1/2 ফ্ল্যাঞ্জ DN50, DN80, DN100, DN150 |
| প্রক্রিয়া চাপ | -1 ~ 40 বার |
| শক্তি |
পাওয়ার: 24VDC (± 10%), রিপল ভোল্টেজ: 1Vpp পাওয়ার খরচ: সর্বোচ্চ 22.5mA |
| পরিবেশের অবস্থা | তাপমাত্রা -40 ℃ ~ +80 ℃ |
| হাউজিং সুরক্ষা গ্রেড | IP68 |
| বিস্ফোরণের মাত্রা | EXiaIICT6 |
| ইন্সট্রুমেন্টেশন পাওয়ার সাপ্লাই এবং সিগন্যাল আউটপুট তারের সংযোগ |

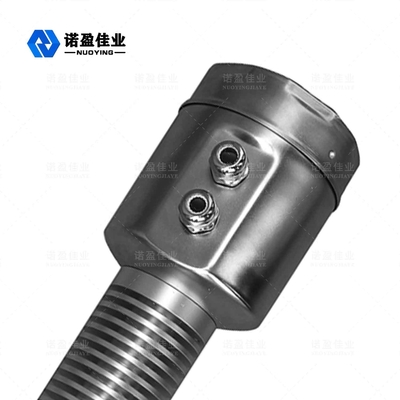

একটি দুই-কোর ঢালযুক্ত তারের ভাগ করা কেবল এন্ট্রি: 2 M20 × 1.5 (তারের ব্যাস 5 - 9 মিমি) |
※ বিঃদ্রঃ:পণ্যহতে পারেঅনুযায়ী কাস্টমাইজডথেকেসুনির্দিষ্ট চাহিদাবলীএরব্যবহারকারীরা
পরিমাপement আরange
প্রতীক ইxplaজাতি:
H---- পরিমাপ পরিসীমা
L---- খালি ট্যাঙ্ক দূরত্ব
B---- শীর্ষে অন্ধ এলাকা
ই---- প্রোব এবং ট্যাঙ্কের প্রাচীরের মধ্যে ন্যূনতম দূরত্ব
অন্ধ এলাকাটি উপাদান পৃষ্ঠের সর্বোচ্চ স্তর এবং পরিমাপের রেফারেন্স পয়েন্টের মধ্যে ন্যূনতম দূরত্বকে বোঝায়।
নীচের অন্ধ এলাকাটি তারের নীচের কাছাকাছি দূরত্বকে বোঝায় যা সঠিকভাবে পরিমাপ করা যায় না।
কার্যকর দূরত্ব হল উপরের অন্ধ এলাকা এবং নীচের অন্ধ এলাকার মধ্যে একটি।
বিঃদ্রঃ:শুধুমাত্র যখন উপাদান স্তর উপরের এবং নীচের অন্ধ এলাকার মধ্যে থাকে তখন উপাদান স্তরের একটি নির্ভরযোগ্য পরিমাপ নিশ্চিত করা যেতে পারে।
ইনস্টলেশন গাইড
নিম্নলিখিত ইনস্টলেশন গাইড কঠিন কণা এবং তরল পরিমাপের জন্য তারের এবং রড প্রোবের জন্য উপযুক্ত।কোঅক্সিয়াল টিউবুলার প্রোব শুধুমাত্র তরল বস্তুতে প্রয়োগ করা হয়।
ইনস্টলেশন অবস্থান:
আউটলেট এবং ইনলেট থেকে দূরে থাকার চেষ্টা করুন।
মিটারটি ধাতব ট্যাঙ্ক এবং প্লাস্টিকের ট্যাঙ্কগুলির জন্য ট্যাঙ্কের অভ্যন্তরীণ প্রাচীরকে স্পর্শ করা উচিত নয়।যদি এটি একটি ধাতব ট্যাঙ্ক হয়, তাহলে উপাদান স্তরের মিটার ট্যাঙ্কের কেন্দ্রে ইনস্টল করা উচিত নয়।
এটি সাইলো ব্যাসের 1/4 এ ইনস্টল করার প্রস্তাব করা হয়েছে।
কেবল বা রডের প্রকারের প্রোবগুলিকে ট্যাঙ্কের প্রাচীর থেকে 30 সেন্টিমিটারের কম দূরত্ব রাখতে হবে।
প্রোবের নীচে ট্যাঙ্কের নীচে প্রায় 30 মিমি হওয়া উচিত।
প্রোবটিকে ট্যাঙ্কের মধ্যে থাকা বাধাগুলি থেকে 200 মিমি এর কম দূরত্ব রাখতে হবে।
সেন্সরটি ট্যাঙ্কের শীর্ষের কেন্দ্রে ইনস্টল করা যেতে পারে, যদি পাত্রের নীচে একটি শঙ্কু হয়, তাই পরিমাপটি ট্যাঙ্কের নীচে নেওয়া যেতে পারে।
ডানদিকের ছবিটি রড-টাইপ রাডার ইনস্টলেশন ডায়াগ্রাম দেখায়, প্রধানত তরল স্তর পরিমাপের জন্য ব্যবহৃত হয়।
রাডার স্তর মিটারবৈদ্যুতিক সংযোগ
◎ সরবরাহ ভোল্টেজ
(4 ~20)mA/HART(দুই-তার)
পাওয়ার সাপ্লাই এবং আউটপুট কারেন্ট সিগন্যাল একটি দুই-কোর শিল্ডেড ক্যাবল শেয়ার করে।নির্দিষ্ট সরবরাহ ভোল্টেজ পরিসীমা জন্য প্রযুক্তিগত তথ্য পড়ুন.অভ্যন্তরীণভাবে নিরাপদ প্রকারের জন্য, পাওয়ার সাপ্লাই এবং যন্ত্রের মধ্যে একটি নিরাপত্তা বাধা যোগ করতে হবে।
(4~20)mA/HART(চার-তার)
পাওয়ার সাপ্লাই এবং কারেন্ট সিগন্যাল আলাদা করা হয়েছে এবং প্রতিটিতে একটি দুই-কোর ঢালযুক্ত তার ব্যবহার করা হয়েছে।নির্দিষ্ট সরবরাহ ভোল্টেজ পরিসীমা জন্য প্রযুক্তিগত তথ্য পড়ুন.
আরএস৪৮৫/মডবাস
পাওয়ার সাপ্লাই এবং মডবাস সিগন্যাল আলাদা করা হয়েছে এবং প্রত্যেকে একটি দুই-কোর ঢালযুক্ত তার ব্যবহার করে।নির্দিষ্ট সরবরাহ ভোল্টেজ পরিসীমা জন্য প্রযুক্তিগত তথ্য দেখুন.
