পণ্যের বিবরণ:
|
দুরত্ব পরিমাপ করা: | 30মি | অ্যান্টেনার ধরন: | তারের অ্যান্টেনা |
---|---|---|---|
অ্যান্টেনা উপাদান: | 304,316L (ঐচ্ছিক) | মাউন্টিং পদ্ধতি: | ফ্ল্যাঞ্জ মাউন্টিং বা থ্রেড মাউন্ট করা |
সুরক্ষা গ্রেড: | প্রদর্শন যন্ত্র IP67, IP67 | অপারেটিং তাপমাত্রা: | -40~130℃,-40~250℃ |
সিগন্যাল আউটপুট: | 4-20mA, 4-20mA/HART(দুই তার/চার তার) | প্রক্রিয়া চাপ: | -0.1-4MPa, -1~40BAR |
লক্ষণীয় করা: | IP67 GWR রাডার লেভেল ট্রান্সমিটার,316L GWR রাডার লেভেল ট্রান্সমিটার,IP67 গাইডেড রাডার লেভেল সেন্সর |

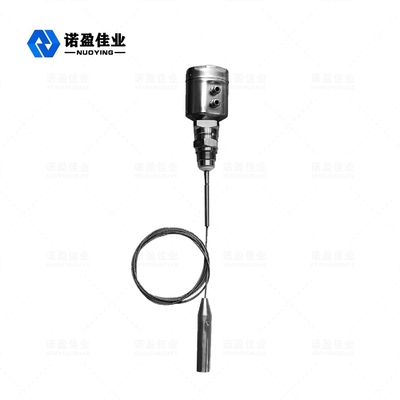

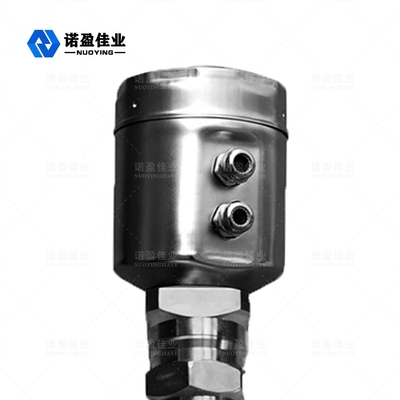

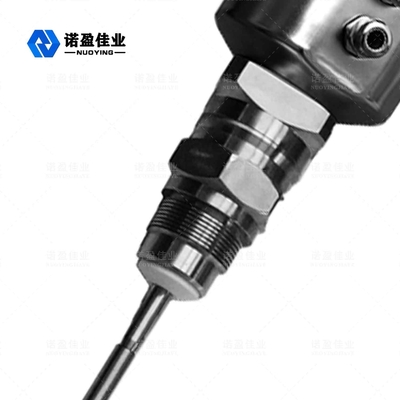

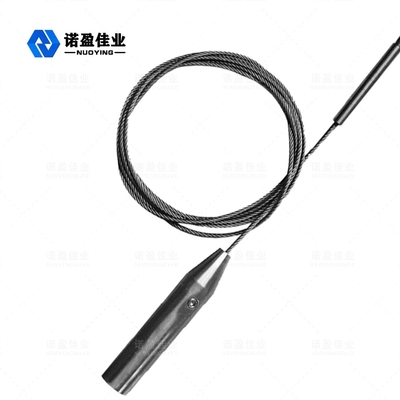

NYRD701 ( স্টেইনলেস স্টিল )1.8GHz গাইডেড ওয়েভ রাডার স্তর মিটার
গাইডেড ওয়েভ রাডার লেভেল গেজের প্রযুক্তিগত সুবিধা: তরল, কণা এবং স্লারি ক্রমাগত স্তর পরিমাপের জন্য রাডার লেভেল গেজ।রাডার লেভেল মিটারের পরিমাপ মাঝারি পরিবর্তন, তাপমাত্রার পরিবর্তন, নিষ্ক্রিয় গ্যাস এবং বাষ্প, ধুলো, ফেনা ইত্যাদি দ্বারা প্রভাবিত হয় না। রাডার লেভেল মিটারের নির্ভুলতা 1 মিমি, পরিসীমা 30 মিটার, উচ্চ তাপমাত্রা 250 ডিগ্রি, 40 কেজি উচ্চ চাপ, রাডার স্তরের মিটার বিস্ফোরণ বিপদ এলাকার জন্য উপযুক্ত।
গাইডেড ওয়েভ রাডার লেভেল গেজ হল টিডিআর নীতির উপর ভিত্তি করে এক ধরনের লেভেল গেজ।লেভেল গেজের ইলেক্ট্রোম্যাগনেটিক পালস কেবল বা প্রোবের সাথে আলোর গতিতে ভ্রমণ করে।লেভেল গেজের নাড়ির কিছু অংশ প্রতিধ্বনিত হয়ে প্রতিধ্বনি তৈরি করে এবং একই পথ ধরে পালস ট্রান্সমিটারে ফিরে আসে।ট্রান্সমিটার এবং পরিমাপ করা মাধ্যমের পৃষ্ঠের মধ্যে দূরত্ব সেই সময়ের মধ্যে নাড়ির প্রচারের সময়ের সমানুপাতিক এবং তরল স্তরের উচ্চতা গণনা করা হয়।
রাডার স্তর মিটারটেকনিক্যাল প্যারামিটার
পরামিতি |
ফ্রিকোয়েন্সি: 100MHZ-1.8GHZ |
কমিউনিকেশন ইন্টারফেস | HART যোগাযোগ প্রোটোকল |
প্রক্রিয়া সংযোগ |
জি 1-1/2 |
প্রক্রিয়া চাপ | -1 ~ 40 বার |
শক্তি |
পাওয়ার: 24VDC (± 10%), রিপল ভোল্টেজ: 1Vpp |
পরিবেশের অবস্থা | তাপমাত্রা -40 ℃ ~ +80 ℃ |
হাউজিং সুরক্ষা গ্রেড | IP68 |
বিস্ফোরণের মাত্রা | EXiaIICT6 |
ইন্সট্রুমেন্টেশন পাওয়ার সাপ্লাই এবং সিগন্যাল আউটপুট তারের সংযোগ |
একটি দুই-কোর ঢালযুক্ত তারের ভাগ করা |
※ বিঃদ্রঃ:পণ্যহতে পারেঅনুযায়ী কাস্টমাইজডথেকেসুনির্দিষ্ট চাহিদাবলীএরব্যবহারকারীরা
রাডার স্তর মিটারঅপারেটিং নীতি
গাইডেড ওয়েভ রাডার হল এক ধরনের পরিমাপ যন্ত্র যা সময় ভ্রমণের নীতির উপর ভিত্তি করে তৈরি।রাডার তরঙ্গ আলোর গতিতে ভ্রমণ করে এবং এর চলমান সময়কে বৈদ্যুতিন উপাদানগুলির দ্বারা একটি স্তরের সংকেতে রূপান্তর করা যেতে পারে।প্রোব উচ্চ-ফ্রিকোয়েন্সি ডাল নির্গত করে যা তারের বরাবর ছড়িয়ে পড়ে এবং ডালগুলি যখন উপাদান পৃষ্ঠের মুখোমুখি হয় এবং মিটারের ভিতরে রিসিভার দ্বারা প্রাপ্ত হয় তখন প্রতিফলিত হয়।দূরত্ব সংকেত তারপর স্তর সংকেত রূপান্তরিত হয়.
ইনপুট
প্রতিফলিত পালস সংকেত মিটারের ইলেকট্রনিক সার্কিটে তারের বরাবর পরিচালিত হয় এবং মাইক্রোপ্রসেসর উপাদান পৃষ্ঠে মাইক্রোওয়েভ ডাল দ্বারা উত্পাদিত প্রতিধ্বনি সনাক্ত করতে এই সংকেতটি প্রক্রিয়া করে।সঠিক প্রতিধ্বনি সংকেত সনাক্তকরণ বুদ্ধিমান সফ্টওয়্যার দ্বারা সম্পন্ন করা হয়.উপাদান পৃষ্ঠ থেকে দূরত্ব D নাড়ির সময় ভ্রমণ T-এর সমানুপাতিক:
D=C×T/2
যেখানে C হল আলোর গতি
খালি ট্যাঙ্কের দূরত্ব E হিসাবে পরিচিত, স্তর L হল:
L=ED
আউটপুট
খালি ট্যাঙ্কের উচ্চতা E (= শূন্য বিন্দু), সম্পূর্ণ ট্যাঙ্কের উচ্চতা F (= সম্পূর্ণ স্কেল) এবং কিছু প্রয়োগ পরামিতি অনুযায়ী সেট করুন।অ্যাপ্লিকেশন পরামিতিগুলি স্বয়ংক্রিয়ভাবে যন্ত্রটিকে পরিমাপের পরিবেশের সাথে খাপ খাইয়ে নেবে, যা 4 ~ 20mA এর আউটপুটের সাথে সম্পর্কিত।
রাডার স্তর মিটারনকশা বৈশিষ্ট্য
রাডার স্তর মিটারপরিমাপ দূরত্ব
নিম্নলিখিত সারণীটি পরিমাপ করা মাধ্যম এবং পরিমাপের দূরত্বের বিভিন্ন বিভাগের মধ্যে সম্পর্ককে তালিকাভুক্ত করে।
মাঝারি সূচক | DK(ε) | কঠিন কণা | তরল | দুরত্ব পরিমাপ করা |
1 | 1.4…1.6 | -কন্ডেন্সিং গ্যাস, যেমন N2CO2 | 3m (শুধুমাত্র সমাক্ষীয় রড প্রোবকে বোঝায়) | |
2 | 1.6…1.9 |
-প্লাস্টিকের বেল্টের কণা |
-তরল পেট্রোলিয়াম গ্যাস, যেমন প্রোপেন |
25 মি |
3 | ১.৯…২.৫ | -সাধারণ সিমেন্ট, প্লাস্টার | -খনিজ তেল, জ্বালানী | 30মি |
4 | ২.৫…৪ |
-শস্য, বীজ |
-বেনজিন, স্টাইরিন, টলুইন |
30মি |
5 | ৪…৭ |
-ভেজা পাথর, আকরিক |
- ক্লোরোবেনজিন, ক্লোরোফর্ম |
30মি |
6 | >7 |
- ধাতু গুঁড়া |
- জলীয় তরল |
30মি |
