পণ্যের বিবরণ:
|
দুরত্ব পরিমাপ করা: | 6 মি | পাওয়ার সাপ্লাই: | 24VDC (±পাওয়ার 30%) |
---|---|---|---|
অ্যান্টেনার ধরন: | ওয়েভগাইড টিউব অ্যান্টেনা | প্রক্রিয়া সংযোগ: | স্ক্রু থ্রেড, ফ্ল্যাঞ্জ (ঐচ্ছিক), |
সুরক্ষা গ্রেড: | প্রদর্শন যন্ত্র IP67, IP67 | অপারেটিং তাপমাত্রা: | -40~130℃ |
সিগন্যাল আউটপুট: | 4-20mA, 4-20mA/HART(দুই তার/চার তার) | প্রক্রিয়া চাপ: | -10~40 বার |

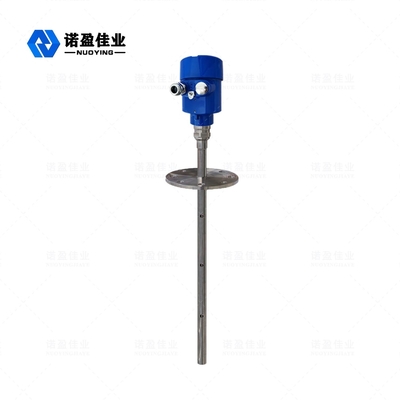

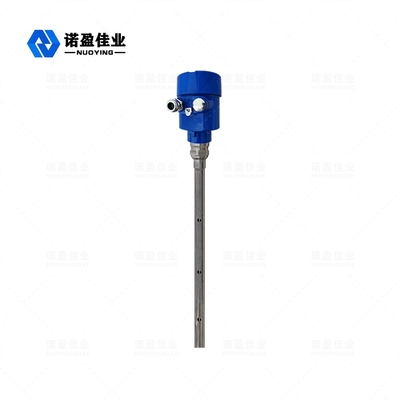

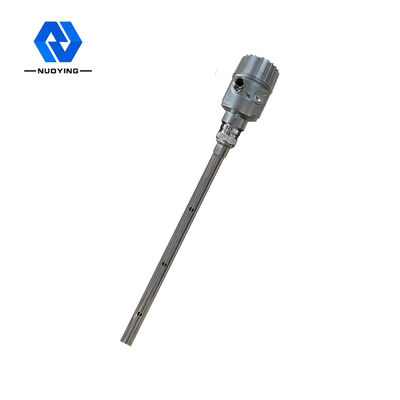

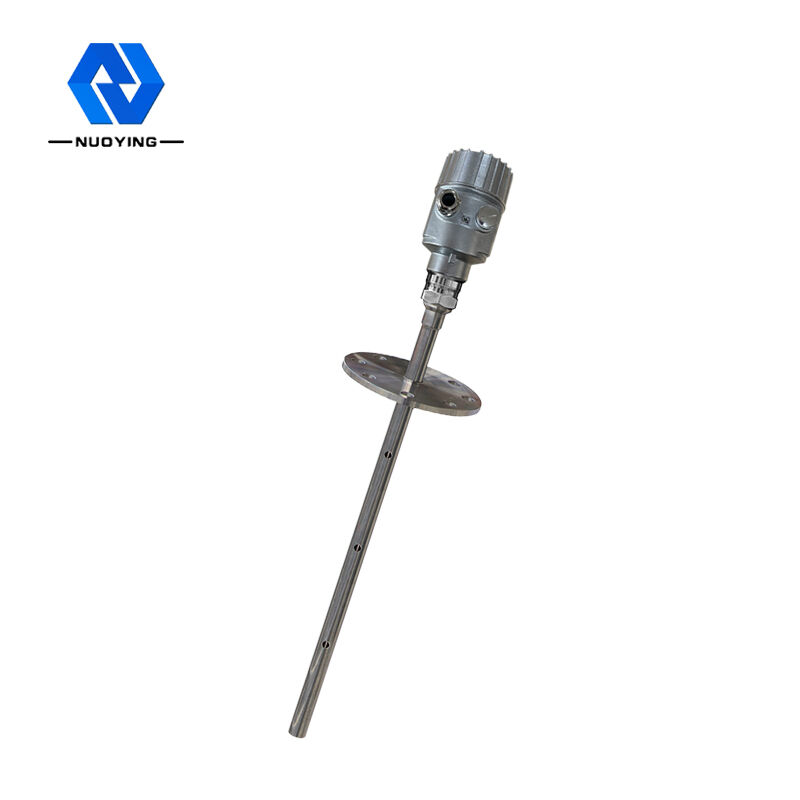

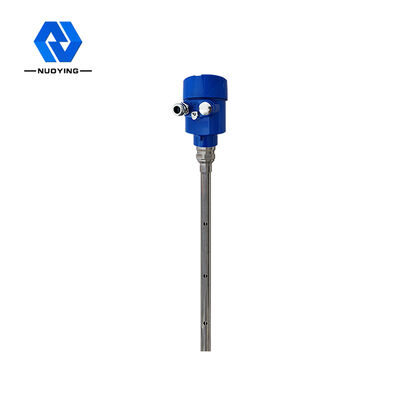

NYRD7041.8GHz গাইডেড ওয়েভ রাডার স্তর মিটার
গাইডেড ওয়েভ রাডার লেভেল মিটার হল টাইম ডোমেন রিফ্লেকশন (TDR) এর নীতির উপর ভিত্তি করে একটি লেভেল মিটার।রাডার লেভেল গেজের ইলেক্ট্রোম্যাগনেটিক পালস স্টিলের ক্যাবল বা প্রোবের সাথে আলোর গতিতে প্রচার করে।লেভেল মিটারের নাড়ির কিছু অংশ প্রতিধ্বনিত হয়ে প্রতিধ্বনি তৈরি করে এবং একই পথ ধরে পালস ট্রান্সমিটারে ফিরে আসে।ট্রান্সমিটার এবং পরিমাপ করা মাধ্যমের পৃষ্ঠের মধ্যে দূরত্ব সেই সময়ের মধ্যে নাড়ির প্রচারের সময়ের সমানুপাতিক এবং তরল স্তরের উচ্চতা গণনা করা হয়।
রাডার স্তর মিটারটেকনিক্যাল প্যারামিটার
সাধারণ দরখাস্ত | তরল, গুঁড়ো, কঠিন কণা, ক্ষয়কারী মিডিয়া |
অ্যান্টেনা উপাদান | নমনীয় তার/304/PTFE (ঐচ্ছিক) |
দুরত্ব পরিমাপ করা | 6 মি |
সঠিকতা | ±1 মিমি |
পাওয়ার সাপ্লাই | 24 ভিডিসি (দুই-তার, চার-তার) |
মাঝারি তাপমাত্রা | -40~+130℃, -40~+250℃ |
চাপ | -0.1~4.0MPa |
প্রক্রিয়া সংযোগ | থ্রেড, ফ্ল্যাঞ্জ (ঐচ্ছিক) |
সুরক্ষা বর্গ | IP67 |
বিস্ফোরণ-প্রমাণ গ্রেড | ExiaⅡCT6(ঐচ্ছিক) |
সিগন্যাল আউটপুট | 4...20mA/HART/RS485/Modbus... |
※ বিঃদ্রঃ:পণ্যহতে পারেঅনুযায়ী কাস্টমাইজডথেকেসুনির্দিষ্ট চাহিদাবলীএরব্যবহারকারীরা
রাডার স্তর মিটারঅপারেটিং নীতি
নির্দেশিত তরঙ্গ রাডার দ্বারা নির্গত উচ্চ-ফ্রিকোয়েন্সি মাইক্রোওয়েভ পালস সনাক্তকরণ উপাদান (স্টিলের তার বা ইস্পাত রড) বরাবর প্রচার করে এবং যখন এটি পরিমাপ করা মাধ্যমের মুখোমুখি হয়, অস্তরক ধ্রুবকের আকস্মিক পরিবর্তনের কারণে, এটি প্রতিফলন ঘটায় এবং একটি অংশ। নাড়ি শক্তি ফিরে প্রতিফলিত হয়.প্রেরিত পালস এবং প্রতিফলিত নাড়ির মধ্যে সময়ের ব্যবধান মাপা মাধ্যমের দূরত্বের সমানুপাতিক।

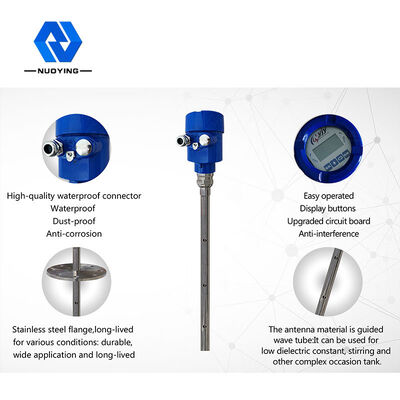

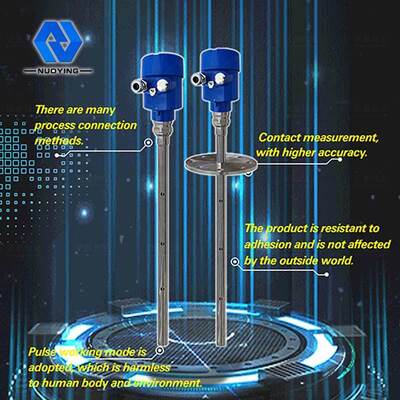

রাডার স্তর মিটারনকশা বৈশিষ্ট্য
◎ গাইডেড ওয়েভ রাডার লেভেল মিটার উন্নত মাইক্রোওয়েভ প্রক্রিয়াকরণ প্রযুক্তি এবং অনন্য ইকো ডিসকভারি ইকো প্রসেসিং প্রযুক্তি, যোগাযোগের পরিমাপ, উচ্চ পরিমাপের নির্ভুলতা এবং আরও সঠিক পরিমাপ গ্রহণ করে।একই সময়ে, নির্দেশিত তরঙ্গ রাডার আনুগত্য প্রতিরোধী এবং বাহ্যিক পরিবেশ যেমন মাঝারি তাপমাত্রা এবং আনুগত্য দ্বারা প্রভাবিত হয় না।
◎ বিভিন্ন ধরনের প্রক্রিয়া সংযোগ পদ্ধতি এবং সনাক্তকরণ উপাদানগুলির প্রকারগুলি 70X সিরিজের নির্দেশিত তরঙ্গ রাডার স্তরের গেজগুলিকে বিভিন্ন জটিল কাজের অবস্থা এবং অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলে৷যেমন: উচ্চ তাপমাত্রা, উচ্চ চাপ এবং ছোট অস্তরক ধ্রুবক মাধ্যম।
◎ পালস ওয়ার্কিং মোড ব্যবহার করে, পণ্যটির অত্যন্ত কম নির্গমন শক্তি রয়েছে এবং বিভিন্ন ধাতু এবং অ-ধাতুতে ইনস্টল করা যেতে পারে
মানবদেহ এবং পরিবেশের ক্ষতি ছাড়া পাত্রে।
রাডার স্তর মিটারবৈদ্যুতিক সংযোগ
◎ সরবরাহ ভোল্টেজ
(4 ~20)mA/HART(দুই-তার)
পাওয়ার সাপ্লাই এবং আউটপুট কারেন্ট সিগন্যাল একটি দুই-কোর শিল্ডেড ক্যাবল শেয়ার করে।নির্দিষ্ট সরবরাহ ভোল্টেজ পরিসীমা জন্য প্রযুক্তিগত তথ্য পড়ুন.অভ্যন্তরীণভাবে নিরাপদ প্রকারের জন্য, পাওয়ার সাপ্লাই এবং যন্ত্রের মধ্যে একটি নিরাপত্তা বাধা যোগ করতে হবে।
(4~20)mA/HART(চার-তার)
পাওয়ার সাপ্লাই এবং কারেন্ট সিগন্যাল আলাদা করা হয়েছে এবং প্রতিটিতে একটি দুই-কোর ঢালযুক্ত তার ব্যবহার করা হয়েছে।নির্দিষ্ট সরবরাহ ভোল্টেজ পরিসীমা জন্য প্রযুক্তিগত তথ্য পড়ুন.
আরএস৪৮৫/মডবাস
পাওয়ার সাপ্লাই এবং মডবাস সিগন্যাল আলাদা করা হয়েছে এবং প্রত্যেকে একটি দুই-কোর ঢালযুক্ত তার ব্যবহার করে।নির্দিষ্ট সরবরাহ ভোল্টেজ পরিসীমা জন্য প্রযুক্তিগত তথ্য দেখুন.
◎ সংযোগ পদ্ধতি
