পণ্যের বিবরণ:
|
দুরত্ব পরিমাপ করা: | 0~6 মি | উপাদান: | 304,316L(ঐচ্ছিক) |
---|---|---|---|
প্রক্রিয়া সংযোগ: | ফ্ল্যাঞ্জ ইনস্টলেশন (ঐচ্ছিক) | সুরক্ষা গ্রেড: | প্রদর্শন যন্ত্র IP67, IP67 |
অপারেটিং তাপমাত্রা: | -40~130℃,-50~350℃ | প্রক্রিয়া চাপ: | বায়ুমণ্ডলীয় চাপ, 0-16MPa |
বিস্ফোরণ-প্রমাণ গ্রেড: | Exia IICT6 (ঐচ্ছিক) | পার্থক্য হার: | ±lmm |
লক্ষণীয় করা: | প্লেট ম্যাগনেটিক লেভেল ট্রান্সমিটার,ম্যাগনেটিক লেভেল ট্রান্সমিটার 6m,220VAC 1A ম্যাগনেটিক ফ্লোট লেভেল ইন্ডিকেটর |

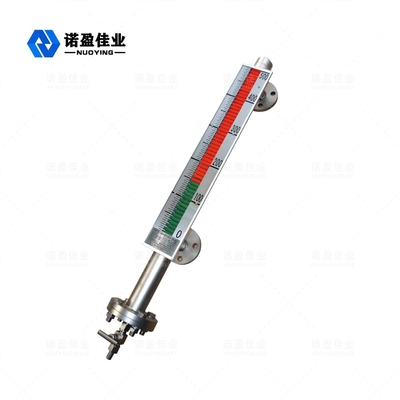

ম্যাগনেটিক প্লেট লেভেল মিটার
ম্যাগনেটিক প্লেটস্তর মিটারঅপারেটিং নীতি
চৌম্বকীয় প্লেট স্তরের মিটারটি সমস্ত ধরণের টাওয়ার, ট্যাঙ্ক, গোলাকার পাত্র এবং বয়লারগুলির মাঝারি তরল স্তর সনাক্তকরণের জন্য ব্যবহার করা যেতে পারে।চৌম্বকীয় ফ্লিপ প্লেট লেভেল গেজ উচ্চ সিলিং, ফুটো প্রতিরোধ এবং উচ্চ তাপমাত্রা, উচ্চ চাপ এবং জারা প্রতিরোধের জন্য ব্যবহার করা যেতে পারে।
ম্যাগনেটোমিটারে একটি চেম্বার থাকে (যাকে একটি পরিমাপ নল বা একটি বডি টিউব বলা হয়) যা একটি ভাসমান বল ধারণ করে এবং গহ্বরটি ফ্ল্যাঞ্জ বা অন্য উপযুক্ত সংযোগ দ্বারা পাত্রের সাথে সংযুক্ত থাকে।সংযোগকারীর নীতি অনুসারে, পাত্রে তরল স্তরের পরিবর্তনের সাথে, গহ্বরের তরল স্তরটি পাত্রের তরল স্তরের সমান থাকে, তাই চেম্বারে ভাসমান বলটি উপরে এবং নীচে চালিত হয় এবং পাত্রে তরল স্তরের উত্থান এবং পতনের সাথে উপরে এবং নীচে।এই মুহুর্তে, আমরা তরল স্তর দেখতে পাচ্ছি না, তাই আমাদের গহ্বরের বাইরে একটি চৌম্বক কলাম ফ্লিপ ডিসপ্লে রয়েছে।
স্থায়ী চৌম্বক ইস্পাত ভাসমান বল ডুবন্ত তরল এবং ভাসমান অংশের মধ্যে সংযোগস্থলে ইনস্টল করা হয় এবং যখন পরিমাপ করা পাত্রে তরল স্তর বেড়ে যায় এবং পড়ে, তখন তরল স্তর গেজ বডি টিউবে চৌম্বকীয় ফ্লোট হয়।ফ্লোটের স্থায়ী চৌম্বক ইস্পাত চৌম্বক কলামের সূচকে চৌম্বকীয় সংযোগের মাধ্যমে প্রেরণ করা হয়, লাল এবং সাদা রোলারগুলিকে 180 ° উল্টাতে চালিত করে।যখন তরল স্তর বেড়ে যায়, ফ্লিপ কলাম সাদা থেকে লালে পরিবর্তিত হয় এবং যখন তরল স্তর কমে যায়, ফ্লিপ কলামটি লাল থেকে সাদাতে পরিবর্তিত হয়।সূচকের লাল এবং সাদা সংযোগ হল পাত্রের ভিতরে তরল স্তরের প্রকৃত উচ্চতা, এইভাবে তরল স্তরের স্পষ্ট ইঙ্গিত উপলব্ধি করা যায়।
ম্যাগনেটিক প্লেটস্তরমিটারটেকনিক্যাল প্যারামিটার
পরিমাপ সীমা | 0〜6মি |
নির্ভুলতা পরিমাপ | ±3 মিমি |
মাঝারি ঘনত্ব | 0.425g/cm3 |
ঘনত্বের পার্থক্য | 0.1 গ্রাম/সেমি3 |
মাঝারি সান্দ্রতা | W 0.4Pa.S |
আউটপুট নিয়ন্ত্রণ করুন | 220VAC, 1A |

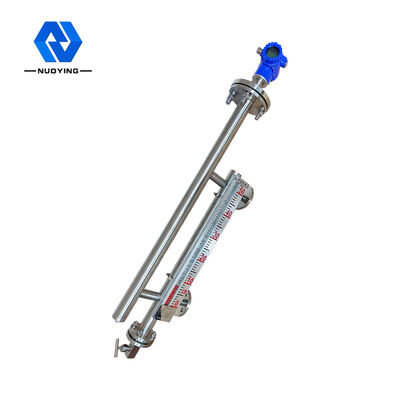

ট্রান্সমিশন আউটপুট | 4~20mA (পাওয়ার সাপ্লাই 24VDC) |
প্রক্রিয়া তাপমাত্রা | -50 ~ 350 ° সে |
প্রক্রিয়া চাপ | 0~ 16MPa |
পার্থক্য হার | ±lmm |

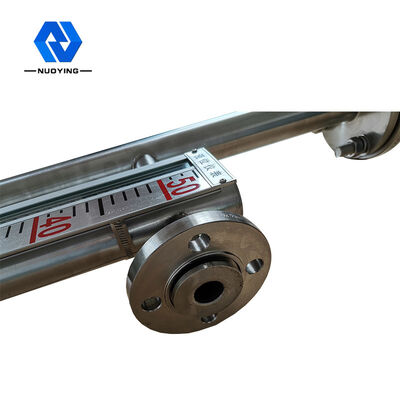

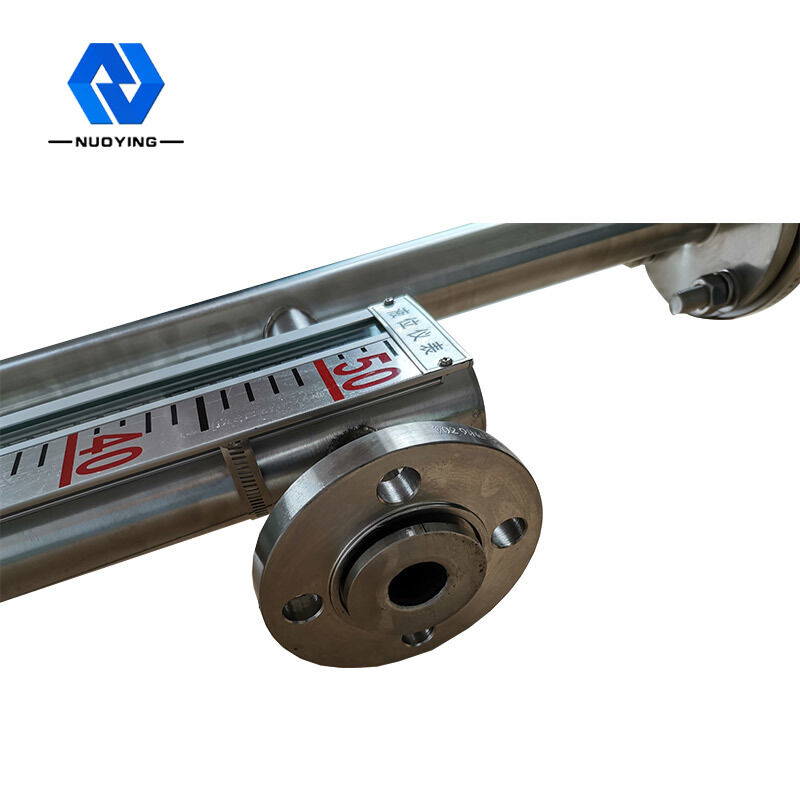

প্রক্রিয়া সংযোগ | ফ্ল্যাঞ্জ ইনস্টলেশন (ঐচ্ছিক) |
সুরক্ষা গ্রেড | IP67 |
বিস্ফোরণ-প্রমাণ গ্রেড: | Exia IICT6 (ঐচ্ছিক) |
※ বিঃদ্রঃ:পণ্যহতে পারেঅনুযায়ী কাস্টমাইজডথেকেসুনির্দিষ্ট চাহিদাবলীএরব্যবহারকারীরা
ম্যাগনেটিক প্লেট স্তর মিটারনকশা বৈশিষ্ট্য
◎ সরল গঠন, কঠিন এবং নির্ভরযোগ্য, স্থিতিশীল অপারেশন
◎ দৃশ্য প্রদর্শন স্কেল পরিষ্কার, চোখ ধাঁধানো সহজে পড়া।
◎তরল মাত্রা যা পরিমাপ করা যায় এবং ক্ষয়কারী, দাহ্য, বিষাক্ত, উচ্চ তাপমাত্রা, উত্তেজিত এবং দূষিত বলে নির্দেশ করা যায়

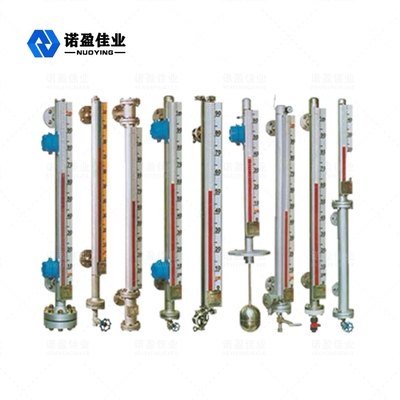

◎ একাধিক ইনস্টলেশন ফর্ম, একাধিক সংযোগ ফর্ম নির্বাচন করা যেতে পারে
◎ডিজাইন চাপ পরিসীমা সম্পূর্ণ ভ্যাকুয়াম থেকে 10 MPA পর্যন্ত।
◎ডিজাইন তাপমাত্রা পরিসীমা -160 〜450 °C।
◎ বিশেষ চাপ এবং তাপমাত্রা জন্য পেশাদার নকশা.
ম্যাগনেটিক প্লেটস্তরমিটার ইনস্টলেশনের প্রয়োজনীয়তা
ম্যাগনেটিক প্লেটস্তরমিটার আবেদন ক্ষেত্র

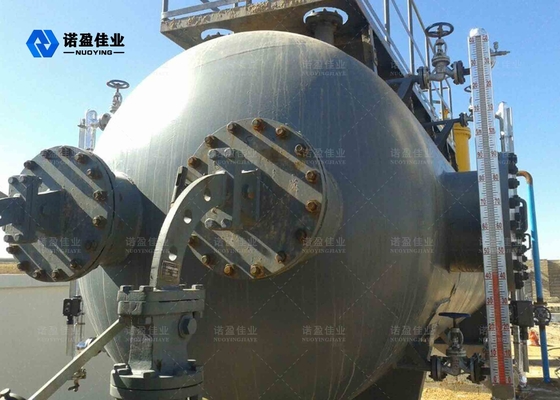

চৌম্বকীয় প্লেট স্তরের মিটার রাসায়নিক, পেট্রোলিয়াম এবং অন্যান্য শিল্প সরঞ্জামের পাত্রে তরল স্তরের প্রদর্শনের জন্য উপযুক্ত।চৌম্বকীয় ফ্লিপ প্লেট তরল স্তর মিটার তরল স্তর মিটার ইনস্টল করতে যোগ করা যেতে পারে, তরল স্তর খোলা এবং বন্ধ করা যেতে পারে সংকেত রিমোট ট্রান্সমিশন বহন করার জন্য, ফ্লোট বল বিশেষ নৈপুণ্য নকশা গ্রহণ করে যেমন উচ্চ তাপমাত্রা, উচ্চ চাপ, কম ঘনত্ব, এবং টাইটানিয়াম, 316L PTFE, ইত্যাদির মতো বিভিন্ন উপকরণের পছন্দ। পণ্যটি যে কোনও স্তরের ক্ষেত্রের পরিমাপের প্রয়োজনীয়তার জন্য উপযুক্ত তা নিশ্চিত করতে।বর্তমানে, ম্যাগনেটোমিটার তেল, রাসায়নিক, ধাতুবিদ্যা, শক্তি, খাদ্য, ফার্মাসিউটিক্যাল, কাগজ তৈরি এবং তরল স্তর পরিমাপ এবং নিয়ন্ত্রণের অন্যান্য শিল্পে ব্যাপকভাবে ব্যবহৃত হয়েছে।
