| ব্র্যান্ড নাম: | NUOYING |
| মডেল নম্বর: | NYRD701 |
| MOQ.: | 1 পিসি |
| মূল্য: | $310~$375/pc |
| অর্থ প্রদানের শর্তাবলী: | টি/টি |
| সরবরাহের ক্ষমতা: | প্রতি মাসে 1000 পিসিএস |

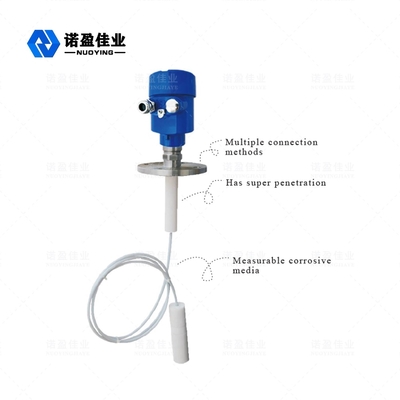

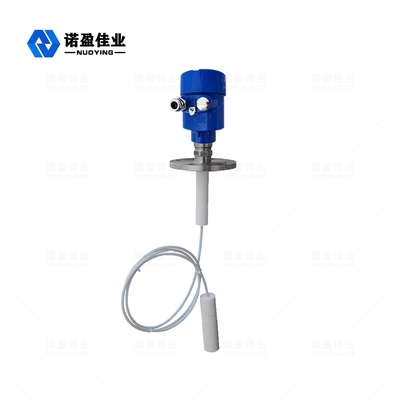

4-20mA RS485 আউটপুট পিটিএফই ক্যাবল টাইপ রাডার স্তর ট্রান্সমিটার সহ ইন্ডাস্ট্রিয়াল গাইডেড ওয়েভ রাডার লেভেল সেন্সর
ইন্ডাস্ট্রিয়াল গাইডেড ওয়েভ রাডার লেভেল সেন্সরকার্যকরী নীতি
গাইডেড ওয়েভ রেডারের দ্বারা প্রেরিত উচ্চ-ফ্রিকোয়েন্সি মাইক্রোওয়েভ পলস সনাক্তকরণ উপাদান (স্টিলের তার বা স্টিলের বার) বরাবর প্রসারিত হয়। যখন পরিমাপ মাধ্যমের সাথে দেখা হয়,একটি আকস্মিক পরিবর্তন dielectric ধ্রুবক প্রতিফলন কারণ, এবং পালস শক্তির একটি অংশ ফিরে প্রতিফলিত হয়। প্রেরিত পালস এবং প্রতিফলিত পালসের মধ্যে সময় ব্যবধান পরিমাপ মাধ্যমের দূরত্বের সমানুপাতিক।
ইনপুটঃ
গাইডেড ওয়েভ রাডার একটি পরিমাপ যন্ত্র যা সময় ভ্রমণের নীতির উপর ভিত্তি করে। রাডার তরঙ্গ আলোর গতিতে কাজ করে।এবং অপারেটিং সময় ইলেকট্রনিক উপাদান মাধ্যমে একটি স্তর সংকেত রূপান্তরিত করা যেতে পারে. প্রোব উচ্চ ফ্রিকোয়েন্সি pulses প্রেরণ এবং তারের বা রড প্রোব বরাবর ছড়িয়ে পড়ে. যখন pulses উপাদান পৃষ্ঠ পূরণ,তারা ফিরে প্রতিফলিত হয় এবং যন্ত্রের মধ্যে রিসিভার দ্বারা গৃহীত হয়, এবং দূরত্ব সংকেত স্তর সংকেত রূপান্তরিত হয়।
প্রতিফলিত পালস সংকেতটি তারের বা রড জোনের মধ্য দিয়ে যন্ত্রের ইলেকট্রনিক সার্কিটে প্রেরণ করা হয়।মাইক্রোপ্রসেসর সংকেত প্রক্রিয়াকরণ এবং উপাদান পৃষ্ঠের উপর মাইক্রোওয়েভ পালস দ্বারা উত্পন্ন প্রতিধ্বনি স্বীকৃতি. সঠিক প্রতিধ্বনি সংকেত সনাক্তকরণ পালস সফটওয়্যার দ্বারা সম্পন্ন করা হয়. উপাদান পৃষ্ঠ থেকে দূরত্ব D পালস সময় ভ্রমণ T সমানুপাতিক হয়ঃD=C×T/2 (যেখানে C হল আলোর গতি)যেহেতু খালি ট্যাঙ্কের দূরত্ব E জানা আছে, তাই স্তরটি হলঃ L=E-D
আউটপুটঃ
খালি ট্যাঙ্কের উচ্চতা E ((= শূন্য), পূর্ণ ট্যাঙ্কের উচ্চতা F ((= পূর্ণ পরিসীমা) এবং কিছু অ্যাপ্লিকেশন পরামিতি প্রবেশ করে, অ্যাপ্লিকেশন পরামিতিগুলি স্বয়ংক্রিয়ভাবে পরিমাপ পরিবেশে মিটারকে অভিযোজিত করবে,৪-২০ এমএ আউটপুট.
ইন্ডাস্ট্রিয়াল গাইডেড ওয়েভ রাডার লেভেল সেন্সর ডিজাইনের বৈশিষ্ট্য
◎ সিআরও সঠিক ফলাফলের জন্য উচ্চ নির্ভুলতার সাথে অনট্যাক্ট পরিমাপ
◎ Nযেমনঃ মধ্যম তাপমাত্রা, সংযুক্তি ইত্যাদির বাইরের পরিবেশের দ্বারা প্রভাবিত হয়।
◎ উচ্চ তাপমাত্রা, উচ্চ চাপের মতো বিভিন্ন জটিল কাজের শর্ত এবং অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত,মিডিয়াকম ডায়েলক্ট্রিক ধ্রুবক ইত্যাদি।
◎ মানবদেহ এবং পরিবেশের কোনও ক্ষতি ছাড়াই বিভিন্ন ধাতব এবং অ-ধাতব পাত্রে ইনস্টল করা যেতে পারে।
ইন্ডাস্ট্রিয়াল গাইডেড ওয়েভ রাডার লেভেল সেন্সর প্রযুক্তিগত পরামিতি
| প্রোডাক্ট মডেল | NYRD701 |
| সাধারণ প্রয়োগ |
অত্যন্ত ক্ষয়কারী তরল |
| অ্যান্টেনা উপাদান | 304 |
| অ্যান্টেনা প্রকার | নরম ক্যাবল অ্যান্টেনা |
| পরিমাপ পরিসীমা | ৩০ মিটার |
| পরিমাপের নির্ভুলতা | ±1 মিমি |
| পাওয়ার সাপ্লাই | 24VDC (দুই-ক্যার, চার-ক্যার)) |
| মাঝারি তাপমাত্রা | -40~+130°C, -40~+250°C |
| প্রসেস সংযোগ | থ্রেড, ফ্ল্যাঞ্জ (বিকল্প) |
| প্রসেস চাপ | -০.১-৪.০ এমপিএ |
| সুরক্ষা শ্রেণি | আইপি ৬৭ |
| বিস্ফোরণ প্রতিরোধী গ্রেড | Exia II CT6 (ঐচ্ছিক) |
| সিগন্যাল আউটপুট | 4...২০ এমএ/হার্ট/আরএস৪৮৫/মডবাস... |
| বৈদ্যুতিক ইন্টারফেস | এম২০*১।5, 1⁄2 ′′এনপিটি |
দ্রষ্টব্যঃ পণ্য ব্যবহারকারীদের নির্দিষ্ট প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজ করা যেতে পারে।
