| ব্র্যান্ড নাম: | NUOYING |
| মডেল নম্বর: | NYRD701 |
| MOQ.: | 1 পিসি |
| মূল্য: | $320~$385/pc |
| অর্থ প্রদানের শর্তাবলী: | টি/টি |
| সরবরাহের ক্ষমতা: | প্রতি মাসে 1000 পিসিএস |
যোগাযোগ পরিচালিত তরঙ্গ রাডার স্তর মিটার 30m পরিসীমা সঙ্গে PTFE অ্যান্টেনা সঙ্গে অত্যন্ত ক্ষয়কারী তরল জন্য
যোগাযোগ নির্দেশিত তরঙ্গ রাডার লেভেল মিটারকার্যকরী নীতি
ইনপুটঃ
গাইডেড ওয়েভ রাডার একটি পরিমাপ যন্ত্র যা সময় ভ্রমণের নীতির উপর ভিত্তি করে। রাডার তরঙ্গ আলোর গতিতে কাজ করে।এবং অপারেটিং সময় ইলেকট্রনিক উপাদান মাধ্যমে একটি স্তর সংকেত রূপান্তরিত করা যেতে পারে. প্রোব উচ্চ ফ্রিকোয়েন্সি pulses প্রেরণ এবং তারের বা রড প্রোব বরাবর ছড়িয়ে পড়ে. যখন pulses উপাদান পৃষ্ঠ পূরণ,তারা ফিরে প্রতিফলিত হয় এবং যন্ত্রের মধ্যে রিসিভার দ্বারা গৃহীত হয়, এবং দূরত্ব সংকেত স্তর সংকেত রূপান্তরিত হয়।
প্রতিফলিত পালস সংকেতটি তারের বা রড জোনের মধ্য দিয়ে যন্ত্রের ইলেকট্রনিক সার্কিটে প্রেরণ করা হয়।মাইক্রোপ্রসেসর সংকেত প্রক্রিয়াকরণ এবং উপাদান পৃষ্ঠের উপর মাইক্রোওয়েভ পালস দ্বারা উত্পন্ন প্রতিধ্বনি স্বীকৃতি. সঠিক প্রতিধ্বনি সংকেত সনাক্তকরণ পালস সফটওয়্যার দ্বারা সম্পন্ন করা হয়. উপাদান পৃষ্ঠ থেকে দূরত্ব D পালস সময় ভ্রমণ T সমানুপাতিক হয়ঃD=C×T/2 (যেখানে C হল আলোর গতি)যেহেতু খালি ট্যাঙ্কের দূরত্ব E জানা আছে, তাই স্তরটি হলঃ L=E-D
আউটপুটঃ
খালি ট্যাঙ্কের উচ্চতা E ((= শূন্য), পূর্ণ ট্যাঙ্কের উচ্চতা F ((= পূর্ণ পরিসীমা) এবং কিছু অ্যাপ্লিকেশন পরামিতি প্রবেশ করে, অ্যাপ্লিকেশন পরামিতিগুলি স্বয়ংক্রিয়ভাবে পরিমাপ পরিবেশে মিটারকে অভিযোজিত করবে,৪-২০ এমএ আউটপুট.
যোগাযোগ নির্দেশিত তরঙ্গ রাডার লেভেল মিটার ডিজাইনের বৈশিষ্ট্য
গাইডেড ওয়েভ রাডার লেভেল ট্রান্সমিটার উন্নত মাইক্রোওয়েভ প্রসেসিং প্রযুক্তি এবং অনন্য ইকো ডিসকভারি ইকো প্রসেসিং প্রযুক্তি গ্রহণ করে।যোগাযোগ পরিমাপ উচ্চ নির্ভুলতা এবং আরো সঠিক পরিমাপ আছেএকই সময়ে, নির্দেশিত তরঙ্গ রাডার অ্যান্টি-আদ্রেসি, মাঝারি তাপমাত্রা, আধা এবং অন্যান্য বহিরাগত পরিবেশ দ্বারা প্রভাবিত হয় না।
70X সিরিজের গাইডেড ওয়েভ রাডার লেভেল ট্রান্সমিটার বিভিন্ন জটিল কাজের শর্ত এবং অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত, যেমন উচ্চ তাপমাত্রা, উচ্চ চাপ এবং ছোট ডাইলেক্ট্রিক ধ্রুবক ইত্যাদি.
পালস ওয়ার্কিং মোড, কম নির্গমন ক্ষমতা, মানব দেহ এবং পরিবেশের কোনও ক্ষতি ছাড়াই বিভিন্ন ধাতব এবং অ-ধাতব পাত্রে ইনস্টল করা যেতে পারে।
যোগাযোগ পরিচালিত তরঙ্গরাডার লেভেল মিটার প্রযুক্তিগত পরামিতি
| প্রোডাক্ট মডেল | NYRD701 |
| সাধারণ প্রয়োগ |
অত্যন্ত ক্ষয়কারী তরল |
| অ্যান্টেনা উপাদান | 304 |
| অ্যান্টেনা প্রকার | নরম ক্যাবল অ্যান্টেনা |
| পরিমাপ পরিসীমা | ৩০ মিটার |
| পরিমাপের নির্ভুলতা | ±1 মিমি |
| পাওয়ার সাপ্লাই | 24VDC (দুই-ক্যার, চার-ক্যার)) |
| মাঝারি তাপমাত্রা | -40~+130°C, -40~+250°C |
| প্রসেস সংযোগ | থ্রেড, ফ্ল্যাঞ্জ (বিকল্প) |
| প্রসেস চাপ | -০.১-৪.০ এমপিএ |
| সুরক্ষা শ্রেণি | আইপি ৬৭ |
| বিস্ফোরণ প্রতিরোধী গ্রেড | Exia II CT6 (ঐচ্ছিক) |
| সিগন্যাল আউটপুট | 4...২০ এমএ/হার্ট/আরএস৪৮৫/মডবাস... |
| বৈদ্যুতিক ইন্টারফেস | এম২০*১।5, 1⁄2 ′′এনপিটি |
দ্রষ্টব্যঃ পণ্য ব্যবহারকারীদের নির্দিষ্ট প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজ করা যেতে পারে।

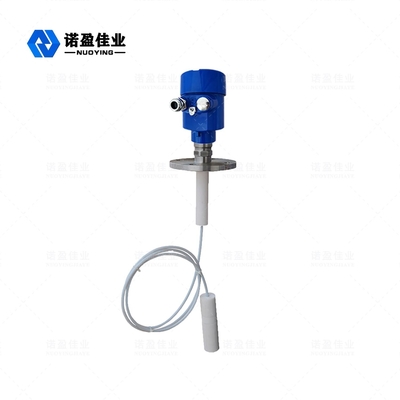

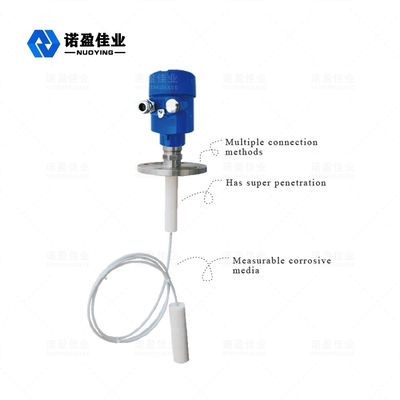

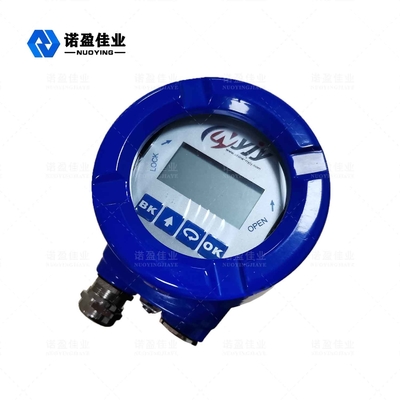

যোগাযোগ পরিচালিত তরঙ্গরাডার লেভেল মিটারসম্পর্কিত ছবি
