পণ্যের বিবরণ:
|
| অ্যান্টেনা উপাদান: | 304, 316 | সাধারণ দরখাস্ত: | তরল, ইন্টারফেস পরিমাপ |
|---|---|---|---|
| প্রসেস প্রেসারফেস: | -0.1～10.0MPa | তাপমাত্রা নির্ভুলতা: | -40～+200℃ |
| পণ্য মডেল: | NYCZ500 | সিগন্যাল আউটপুট: | 4... 20mA/HART/RS485/Modbus |
| অ্যান্টেনার ধরন: | তারের প্রকার, মেরু প্রকার | দুরত্ব পরিমাপ করা: | 0-50 ~ 5000 মিমি (তারের ধরন: 25 মি) |

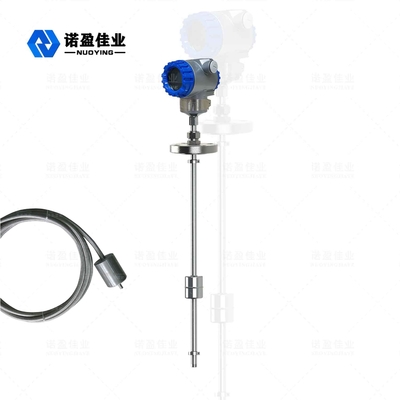

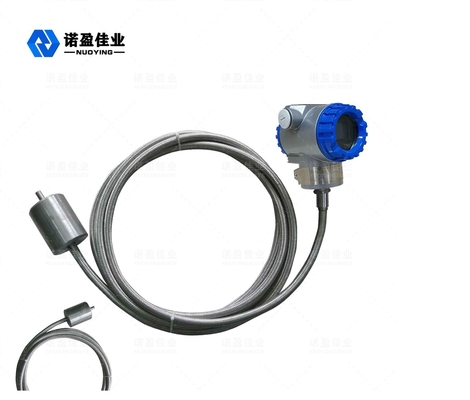

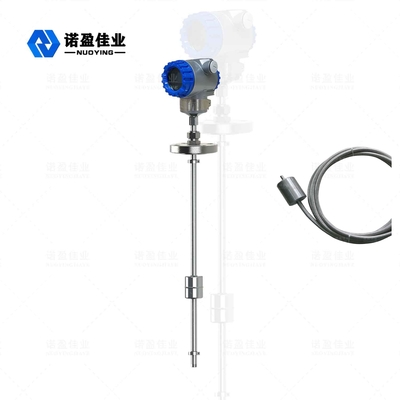

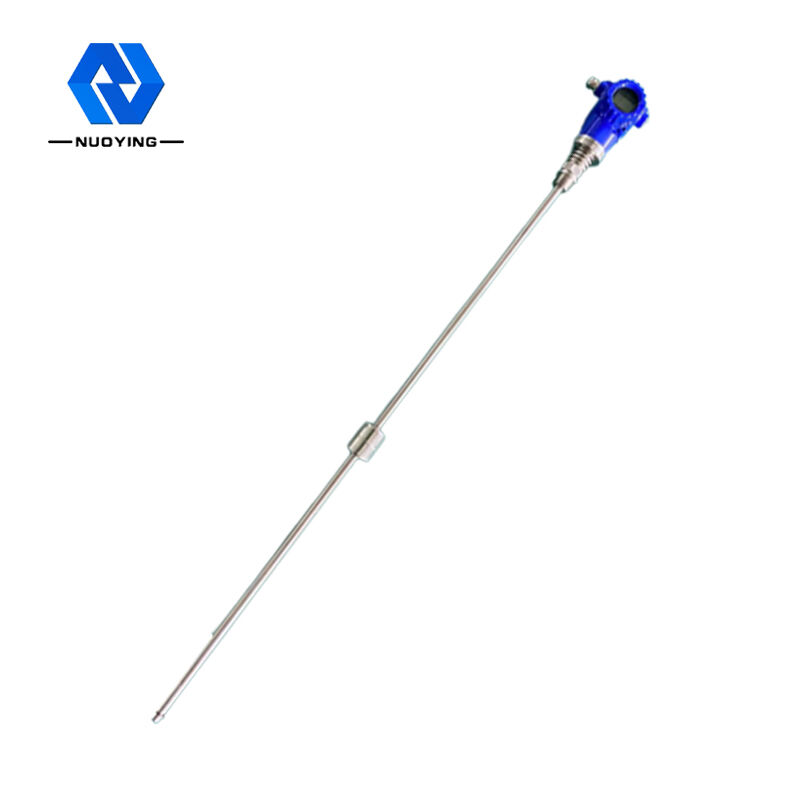

NYCZ500 উচ্চ নির্ভুলতা এবং নিরাপত্তা ম্যাগনেটোস্ট্রিকটিভ লিকুইড লেভেল মিটার
NYCZ500 ম্যাগনেটোস্ট্রিকটিভ লিকুইড লেভেল মিটার কাজের নীতি
ম্যাগনেটোস্ট্রিকটিভ লিকুইড লেভেল মিটারের কাজের নীতিটি চিত্রে দেখানো হয়েছে।পণ্যটিতে প্রধানত একটি পরিমাপের রড, একটি ইলেকট্রনিক চেম্বার এবং একটি নন-কন্টাক্ট ফ্লোটিং বল থাকে যা পরিমাপের রডের উপর থাকে।ম্যাগনেটোস্ট্রিকটিভ ওয়্যার (ওয়েভগাইড ওয়্যার) মাপার রডে ইনস্টল করা আছে।পরিমাপের রডটি অ-চৌম্বকীয় স্টেইনলেস স্টিল টিউব দিয়ে তৈরি, যা ওয়েভগাইড তারকে খুব ভালভাবে রক্ষা করে।
যখন ম্যাগনেটোস্ট্রিকটিভ লিকুইড লেভেল মিটার কাজ করে, তখন ইলেকট্রনিক চেম্বারের পালস জেনারেটর একটি প্রারম্ভিক পালস পাঠায়।যখন এই প্রারম্ভিক পালসটি ওয়েভগাইড তারে প্রেরণ করা হয়, তখন এটি একটি ঘূর্ণায়মান চৌম্বক ক্ষেত্র তৈরি করে যা ওয়েভগাইড তারের দিকে চলে।যখন এই চৌম্বক ক্ষেত্রটি ফ্লোট বলের স্থায়ী চৌম্বক ক্ষেত্রের সাথে মিলিত হয়, তখন এটি একটি চৌম্বকীয় প্রসারিত প্রভাব তৈরি করে, যার ফলে ওয়েভগাইড তারটি মোচড় দেয় এবং একটি ধ্রুব গতির যান্ত্রিক তরঙ্গ তৈরি করে।এই যান্ত্রিক তরঙ্গ দুই দিকে প্রসারিত হয়।যান্ত্রিক তরঙ্গ পরিমাপের রডের শেষ প্রান্তে পৌঁছানো ড্যাম্পার দ্বারা শোষিত হয়।ইলেকট্রনিক চেম্বারে ফেরত প্রেরিত যান্ত্রিক তরঙ্গ ইলেকট্রনিক চেম্বারে ইনস্টল করা শক্তি পিকআপ প্রক্রিয়া দ্বারা অনুভূত হয় এবং সংশ্লিষ্ট বর্তমান নাড়িতে রূপান্তরিত হয়।এনার্জি পিকআপ মেকানিজম মাপা তরল স্তরের উচ্চতা সঠিকভাবে পরিমাপ করতে দুটি ডালের মধ্যে সময়ের পার্থক্য গণনা করে।
| সাধারণ দরখাস্ত | তরল, ইন্টারফেস পরিমাপ |
| পণ্যের ধরণ | NYCZ500 |
| অ্যান্টেনার ধরন | তারের প্রকার, মেরু প্রকার |
| অ্যান্টেনা উপাদান | 304,316 |
| দুরত্ব পরিমাপ করা | 0-50 ~ 5000 মিমি (তারের ধরন: 25 মি) |
| পরিমাপের যথার্থতা | ±0.5 মিমি |
| পাওয়ার সাপ্লাই | 24VDC (দুই তার, চার তার), 220VAC |
| সিগন্যাল আউটপুট | 4...20mA/HART/RS485/Modbus... |
| বর্তমান কাজ | 4...20mA |
| লোড বৈশিষ্ট্য | যখন লোড বৈশিষ্ট্যগত বর্তমান আউটপুট হয়, সর্বাধিক লোড প্রতিরোধের 600Ω হয়;ভোল্টেজ আউটপুটের সময়, সর্বাধিক লোড প্রতিরোধের 2mA হয় |
| প্রক্রিয়া তাপমাত্রা | -40～+200℃ |
| প্রতিক্রিয়া সময় | 0.2~5 ms |
| প্রক্রিয়া চাপ | -0.1～10.0MPa |
| প্রক্রিয়া সংযোগ | থ্রেড, বন্ধনী, ফ্ল্যাঞ্জ (ঐচ্ছিক) |
| রেজোলিউশন | ±1 মিমি |
| সুরক্ষা গ্রেড | IP65, IP67, IP68 (ঐচ্ছিক) |
|
বিস্ফোরণ প্রমাণ শ্রেণী |
Exia II CT6 Ga, Exd II CT6 Gb (বিশদ বিবরণের জন্য শংসাপত্র দেখুন) |
দ্রষ্টব্য: পণ্যগুলি ব্যবহারকারীদের নির্দিষ্ট প্রয়োজনীয়তা অনুসারে কাস্টমাইজ এবং ডিজাইন করা যেতে পারে!
NYCZ500 ম্যাগনেটোস্ট্রিকটিভ লিকুইড লেভেল মিটারনকশা বৈশিষ্ট্য
◎ আরও ব্যাপক প্রযোজ্যতা, একাধিক প্রোব ফর্ম, একাধিক প্রক্রিয়া সংযোগ ফর্ম, এবং একাধিক উত্পাদন সামগ্রী, যা কাস্টমাইজ করা যেতে পারে;
◎ শক্তিশালী নির্ভরযোগ্যতা: যেহেতু ম্যাগনেটোস্ট্রিকটিভ লিকুইড লেভেল মিটার ওয়েভগাইড নীতি গ্রহণ করে, তাই কোন যান্ত্রিক চলমান অংশ নেই, তাই কোন ঘর্ষণ এবং পরিধান নেই।পুরো কনভার্টারটি একটি স্টেইনলেস স্টিলের টিউবে আবদ্ধ, যা পরিমাপের মাধ্যমের সাথে যোগাযোগহীন।সেন্সর নির্ভরযোগ্যভাবে কাজ করে এবং একটি দীর্ঘ সেবা জীবন আছে।
◎ উচ্চ নির্ভুলতা: যেহেতু ম্যাগনেটোস্ট্রিকটিভ লিকুইড লেভেল মিটার ওয়েভগাইড পালসের সাথে কাজ করে, পরিমাপ করা স্থানচ্যুতি কাজ চলাকালীন প্রারম্ভিক পালস এবং শেষ নাড়ির সময় পরিমাপ করে নির্ধারিত হয়, তাই পরিমাপের নির্ভুলতা বেশি এবং রেজোলিউশন 0.01% এর চেয়ে ভাল এফএস, যা একটি নির্ভুলতা যা অন্যান্য সেন্সরগুলির সাথে অর্জন করা কঠিন।
◎ ভাল নিরাপত্তা: ম্যাগনেটোস্ট্রিকটিভ লিকুইড লেভেল মিটারের উচ্চ বিস্ফোরণ-প্রমাণ কার্যক্ষমতা রয়েছে, এটি অভ্যন্তরীণভাবে নিরাপদ এবং ব্যবহার করা নিরাপদ, এবং রাসায়নিক কাঁচামাল এবং দাহ্য তরল পরিমাপের জন্য বিশেষভাবে উপযুক্ত।ম্যানুয়াল পরিমাপের নিরাপত্তাহীনতা এড়াতে পরিমাপের সময় ট্যাঙ্কের কভার খোলার জন্য এটি অপ্রয়োজনীয়।
◎ম্যাগনেটোস্ট্রিকটিভ লিকুইড লেভেল মিটার ইনস্টল করা এবং রক্ষণাবেক্ষণ করা সহজ: ম্যাগনেটোস্ট্রিক্টিভ লিকুইড লেভেল মিটার সাধারণত ট্যাঙ্কের উপরে বিদ্যমান পাইপের অরিফিসের মাধ্যমে ইনস্টল করা হয়, বিশেষত ভূগর্ভস্থ স্টোরেজ ট্যাঙ্ক এবং স্টোরেজ ট্যাঙ্কগুলির ইনস্টলেশনের জন্য উপযুক্ত যা চালু করা হয়েছে, এবং ইনস্টলেশন প্রক্রিয়া চলাকালীন স্বাভাবিক উত্পাদন প্রভাবিত করে না।
