পণ্যের বিবরণ:
|
দুরত্ব পরিমাপ করা: | 0~6m,0~25m | পাওয়ার সাপ্লাই: | 24ভিডিসি |
---|---|---|---|
উপাদান: | PTFE (ঐচ্ছিক) | প্রক্রিয়া সংযোগ: | ফ্ল্যাঞ্জ (ঐচ্ছিক) |
প্রদর্শন: | এলসিডি | অপারেটিং তাপমাত্রা: | -40~80℃ |
সিগন্যাল আউটপুট: | 4-20mA, 4-20mA/HART(দুই তার/চার তার) | প্রক্রিয়া চাপ: | 1 এমপিএ |
লক্ষণীয় করা: | 24VDC ম্যাগনেটোস্ট্রিকটিভ লেভেল গেজ,ম্যাগনেটোস্ট্রিকটিভ লেভেল গেজ 1Mpa,1Mpa ইন্টারফেস লেভেল ট্রান্সমিটার |

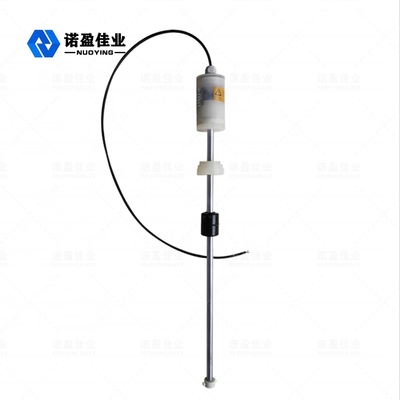

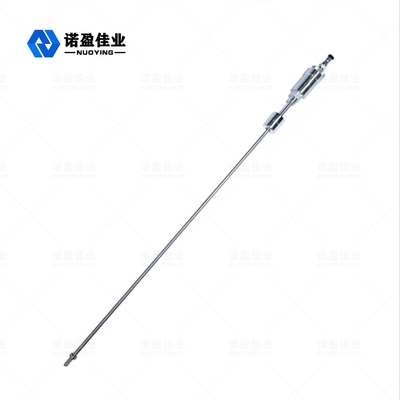

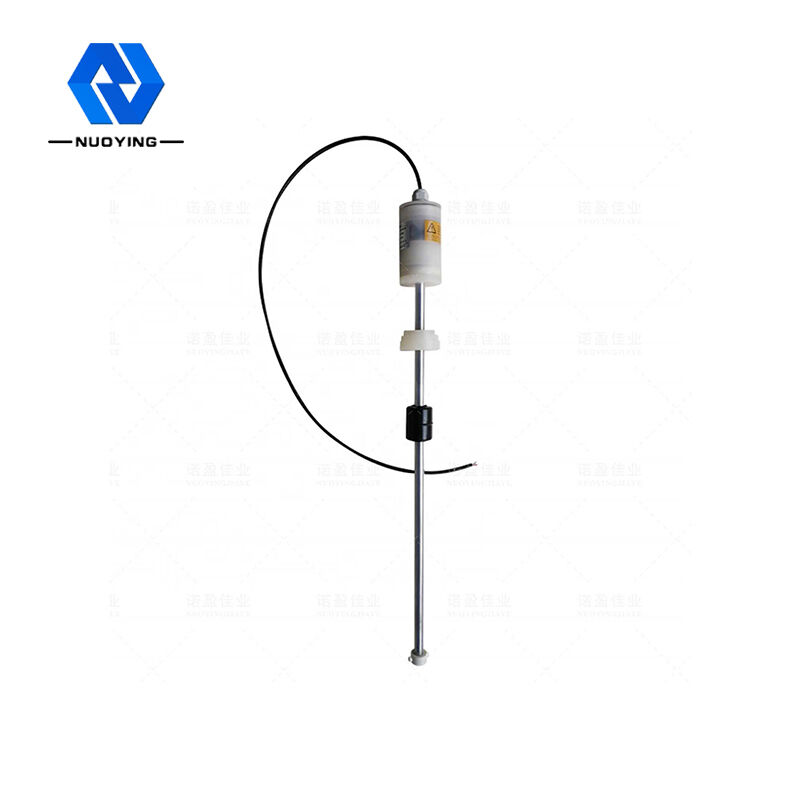

ম্যাগনেটোস্ট্রিকটিভ লিকুইড লেভেল মিটার
তরল স্তর পরিমাপের যন্ত্র ম্যাগলেভ গেজ ম্যাগনেটোস্ট্রিকটিভ লিকুইড লেভেল গেজ তেল-জলের ইন্টারফেস যন্ত্র
ম্যাগনেটোস্ট্রিকটিভ তরলস্তর মিটারঅপারেটিং নীতি
যখন ম্যাগনেটোস্ট্রিকটিভ লেভেল মিটারের সেন্সর কাজ করে, তখন সেন্সরের সার্কিট অংশটি ওয়েভগাইড তারে একটি পালস কারেন্টকে উদ্দীপিত করবে, এবং তরঙ্গ ওয়েভগাইড তারের চারপাশে একটি পালস কারেন্ট ম্যাগনেটিক ফিল্ড তৈরি করবে যখন এটি ওয়েভগাইড তার বরাবর প্রচার করবে।ম্যাগনেটোস্ট্রিকটিভ লেভেল মিটারের সেন্সর রডটি একটি ফ্লোটের সাথে দেওয়া আছে, যা তরল স্তরের পরিবর্তনের সাথে সাথে রড বরাবর উপরে এবং নিচে যেতে পারে।ফ্লোটের অভ্যন্তরে স্থায়ী চৌম্বকীয় বলয়ের একটি সেট রয়েছে।যখন স্পন্দিত বর্তমান চৌম্বক ক্ষেত্রটি ফ্লোট দ্বারা উত্পন্ন রিং চৌম্বক ক্ষেত্রের সাথে মিলিত হয়, তখন ফ্লোটের চারপাশের চৌম্বক ক্ষেত্র পরিবর্তিত হয় যাতে ম্যাগনেটোস্ট্রিকটিভ উপাদান দিয়ে তৈরি ওয়েভগাইড তারটি ফ্লোটের অবস্থানে একটি টরসিয়াল ওয়েভ পালস তৈরি করে, যা বরাবর ফিরে প্রেরণ করা হয়। ওয়েভগাইড তার একটি নির্দিষ্ট গতিতে এবং সনাক্তকরণ প্রক্রিয়া দ্বারা সনাক্ত করা হয়।পালস কারেন্ট এবং টর্সনাল ওয়েভের মধ্যে সময়ের পার্থক্য পরিমাপ করে, ভাসার অবস্থান নির্ভুলভাবে নির্ণয় করা যায়, অর্থাৎ তরল স্তরের অবস্থান।ম্যাগনেটোস্ট্রিকটিভ লেভেল গেজের প্রযুক্তিগত সুবিধা: ম্যাগনেটোস্ট্রিকটিভ লেভেল গেজ উচ্চ নির্ভুলতার সাথে পরিচ্ছন্ন তরল স্তরের স্তর পরিমাপের জন্য উপযুক্ত এবং নির্ভুলতা 1 মিমি পর্যন্ত পৌঁছাতে পারে।সর্বশেষ পণ্যের নির্ভুলতা 0.1 মিমি পর্যন্ত পৌঁছাতে পারে।ম্যাগনেটোস্ট্রিকটিভ লেভেল মিটার দুটি ভিন্ন তরলের মধ্যে সীমানা পরিমাপ করতেও ব্যবহার করা যেতে পারে।বিস্ফোরণ-প্রমাণ নকশা, বিপজ্জনক অনুষ্ঠানের জন্য উপযুক্ত, বুদ্ধিমান ইলেকট্রনিক সার্কিট নকশা ভলিউম গণনা করতে পারে;একমাত্র চলমান অংশটি ভাসমান, তাই রক্ষণাবেক্ষণ খুব কম।
ম্যাগনেটোস্ট্রিকটিভ তরলস্তরমিটারটেকনিক্যাল প্যারামিটার
অ্যাপ্লিকেশন | তরল স্তর |
পরিমাপ সীমা |
প্রোব: 0-50 ~ 6000 মিমি |
সঠিকতা | ±0.5 মিমি |
পাওয়ার সাপ্লাই | 24ভিডিসি ±10% |
সিগন্যাল আউটপুট | 4~20mA / হার্ট / RS485 |
বর্তমান কাজ | 4~20mA;20.4mA |
লোড বৈশিষ্ট্য | যখন বর্তমান আউটপুট, সর্বাধিক লোড প্রতিরোধের 600 Q ভোল্টেজ আউটপুট, সর্বাধিক লোড প্রতিরোধের 2mA |
প্রক্রিয়া তাপমাত্রা | -40〜80°C, |
পরিবেষ্টিত তাপমাত্রা | -40〜80°C |
তাপমাত্রার প্রভাব | ±0.5 °সে |
প্রক্রিয়া চাপ | - 0.1 ~ 1.0MPa |
রেজোলিউশন | ±lmm |
প্রতিক্রিয়া সময় | 0.2 ms |
রড উপাদান | 304 316L (ঐচ্ছিক) |
প্রক্রিয়া সংযোগ | থ্রেড, ফ্ল্যাঞ্জ, সমর্থন মাউন্টিং (ঐচ্ছিক) |
সাইট প্রদর্শন | LCD (ঐচ্ছিক) |
হাউজিং উপাদান | স্টেইনলেস স্টীল / অ্যালুমিনিয়াম (ঐচ্ছিক) |
সুরক্ষা গ্রেড | IP67 |
বিস্ফোরণ প্রমাণ গ্রেড | Exia IICT6 (ঐচ্ছিক) |
※ বিঃদ্রঃ:পণ্যহতে পারেঅনুযায়ী কাস্টমাইজডথেকেসুনির্দিষ্ট চাহিদাবলীএরব্যবহারকারীরা
ম্যাগনেটোস্ট্রিকটিভ লেভেল গেজPTFE উপাদান ব্যবহার করে অ্যান্টেনা, PTFE (টেফলন বা PTFE), যা সাধারণত "প্লাস্টিক কিং" নামে পরিচিত, পলিমার যৌগগুলির পলিমারাইজেশন দ্বারা টেট্রাফ্লুরোইথিলিন দ্বারা গঠিত, এটির চমৎকার রাসায়নিক স্থিতিশীলতা, উচ্চ জারা প্রতিরোধ ক্ষমতা, সিলিং, তৈলাক্তকরণ স্টিকি নয়, বৈদ্যুতিক নিরোধক এবং ভাল অ্যান্টি-এজিং সহনশীলতা, PTFE এর নিম্নলিখিত বৈশিষ্ট্য রয়েছে:
ম্যাগনেটোস্ট্রিকটিভ তরল স্তর মিটারসাধারণ অ্যাপ্লিকেশন এবং ইনস্টলেশন
